Digitalny termostat STC-1000 predstavuje univerzálne riešenie pre precíznu reguláciu teploty v širokom spektre aplikácií. Ide o termostat s externou teplotnou sondou a dvoma nezávislými okruhmi s výstupnými relé, čo umožňuje efektívne riadenie systémov kúrenia aj chladenia. Jeho kľúčovou vlastnosťou je schopnosť regulovať teplotu v rozmedzí od -50°C do 99,9°C s vysokým rozlíšením 0,1°C.
Kľúčové Vlastnosti a Funkcionalita
Jednoduchý termostat STC-1000 je navrhnutý pre spoľahlivé a presné udržiavanie nastavenej teploty. Na jeden výstup je možné pripojiť napríklad kúrenie a na druhý chladenie, pričom oba okruhy potom budú udržovať nastavenú cieľovú teplotu.
- Dvojitý výstup: Umožňuje nezávislé ovládanie ohrevu a chladenia.
- Široký teplotný rozsah: Regulácia od -50°C do 99.9°C.
- Vysoká presnosť: Rozlíšenie 0.1°C a presnosť merania teploty ±1%.
- Externá sonda: Súčasťou termostatu je odporový teplotný snímač NTC 10kohm, často dodávaný vo vodeodolnom nerezovom puzdre s prívodným káblom dĺžky približne 1 meter.

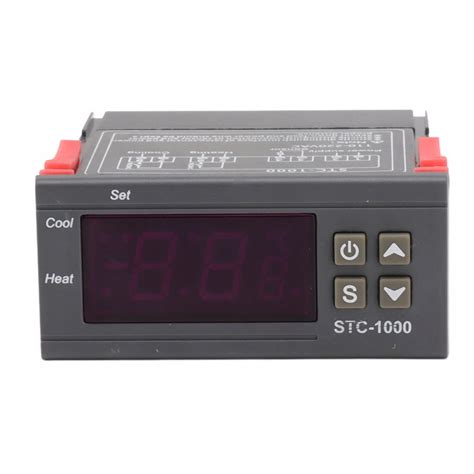

- Digitálny displej: Trojmiestny červený displej zobrazuje aktuálnu teplotu a nastavené hodnoty.
- Indikácia stavu: Diódy na displeji ukazujú, či je aktívne relé pre chladenie alebo kúrenie.
Technické Parametre
Termostat STC-1000 je dostupný v rôznych variantoch napájania, čo zvyšuje jeho flexibilitu pri integrácii do existujúcich systémov. V nasledujúcej tabuľke sú zhrnuté spoločné technické špecifikácie, s poznámkami o rozdieloch v napájaní.
| Parameter | Hodnota |
|---|---|
| Napájanie | 12 V DC, 24 V DC alebo 230 V AC (podľa verzie) |
| Príkon | < 3 W |
| Nastaviteľná teplota | -50°C ~ 99.9°C (rozlíšenie 0.1°C) |
| Presnosť merania teploty | ±1 % |
| Teplotné čidlo | Odporové NTC, 10kohm, 0.5%, prívod 1m |
| Spínacie kontakty relé | 250 V AC 10A (odporová záťaž) |
| Pracovná teplota | 0 ~ 60 °C |
| Rozmery | 75 × 34,5 × 85 mm |
| Montážny otvor | 71 × 29 mm |
| Hmotnosť | 138 g |
Ovládanie a Nastavenie Funkcií
Ovládanie termostatu STC-1000 je intuitívne a vykonáva sa pomocou štyroch tlačidiel umiestnených pod displejom.
Základné Ovládanie
- Zapnutie a vypnutie: Termostat sa zapína a vypína stlačením tlačidla ON/OFF na 3 sekundy.
- Aktivácia nastavovacieho režimu: Stlačením tlačidla S sa aktivuje nastavovací režim, pričom sa rozsvieti LED dióda s označením "Set".
- Výber funkcií: V nastavovacom režime je možné šípkami vybrať jednu zo štyroch funkcií (F1~F4).
Podrobné Funkcie (F1-F4)
Pre nastavenie hodnôt vybranej funkcie je potrebné súčasne držať tlačidlo S a príslušnú šípku. Krátkym stlačením tlačidla ON/OFF sa zadané hodnoty uložia.
- F1 - Teplota zopnutia: Slúži na nastavenie cieľovej teploty. Po stlačení tlačidla SET sa zobrazí aktuálne nastavená teplota. Pre zmenu je potrebné opätovne stlačiť SET a pomocou šípok nahor alebo nadol upraviť hodnotu. Keď sa teplota zvýši na cieľovú hodnotu (napríklad 30 stupňov), relé pre kúrenie sa vypne. Prednastavená hodnota je 10°C.
- F2 - Hysterézia: Definuje rozdiel medzi teplotou zapnutia a vypnutia relé. Napríklad, ak je nastavená cieľová teplota 25°C a hysterézia 3°C, kúrenie sa zapne pri 22°C a vypne pri 25°C. Prednastavená hodnota je 3°C (v rozsahu 0.3°C ~ 10°C).
- F3 - Časové oneskorenie aktivácie: Nastavuje časové oneskorenie pred aktiváciou relé, čo môže byť užitočné pre ochranu kompresorov alebo iných zariadení pred častým spínaním. Nastaviteľné v rozsahu 1~10 minút, prednastavené na 3 minúty.
- F4 - Kalibrácia teploty: Umožňuje kalibrovať meranie teploty, ak existuje rozdiel medzi nameranou a skutočnou teplotou. Nastaviteľné v rozsahu -10°C ~ 10°C, prednastavené na 0°C.
Jednoduchy video navod ako nastavit termostat STC-1000 . (HLINA)
Možnosti Použitia
Vďaka svojej univerzálnosti a presnosti je digitálny regulátor teploty STC-1000 vhodný pre rôzne aplikácie:
- Liahne a inkubátory: Zabezpečenie stabilnej teploty pre úspešný vývoj.
- Starostlivosť o zvieratá: Regulácia teploty v akváriách, teráriách alebo pri chove zvierat citlivých na správnu teplotu.
- Domácnosti a priemysel: Všeobecná regulácia ohrevu a chladenia v rôznych prostrediach.
