Digitálne termostaty pre riadenie teploty ku kotlom Protherm

Úlohou regulácie vykurovacieho systému je predovšetkým úsporné a efektívne využitie vyprodukovanej energie. Regulácia vykurovacej sústavy môže prebiehať na základe snímania vonkajšej teploty vzduchu prostredníctvom ekvitermickej regulácie, na základe snímania teploty vzduchu v interiéri pomocou priestorových termostatov alebo na základe snímania a regulácie výstupnej teploty vody prostredníctvom kotlového termostatu. Keďže izbové termostaty snímajú teplotu vzduchu v priestore, dokážu oproti regulácii na základe výstupnej teploty vody (regulácia iba cez kotlový termostat) výrazne zredukovať frekvenciu spínania kotla, čím je možné ušetriť až 25 % energie potrebnej na vykurovanie. Ohriaty vzduch v interiéri sa totiž ochladzuje pomalšie ako voda vo vykurovacom systéme, preto je regulácia na základe snímania teploty vzduchu nielen efektívnejšia, ale dokáže aj predĺžiť životnosť kotla výrazným znížením počtu spínacích cyklov.

Pre dosiahnutie maximálnych úspor pri prevádzke kotla sa odporúča zvoliť si správny spôsob regulácie. V prípade radiátorového ústredného kúrenia sú najvhodnejšie regulátory, ktoré snímajú priestorovú teplotu.

Prehľad digitálnych termostatov Protherm Thermolink

Sortiment digitálnych termostatov Protherm Thermolink ponúka rôzne možnosti regulácie pre moderné aj staršie vykurovacie systémy.

Thermolink Select (SRT 50/2)

Thermolink Select (SRT 50/2) je jednoduchý izbový regulátor s káblovým pripojením. Slúži na riadenie prípravy teplej vody a teploty v miestnosti bez potreby programovania. Vyniká nenáročným ovládaním, bez použitia batérií, keďže je napájaný priamo z kotla. Je vhodný na použitie s plynovými alebo elektrickými kotlami so zbernicou eBUS. Pomocou jednoduchého otočného ovládacieho gombíka umožňuje nastaviť teplotu v miestnosti, teplotu teplej vody a ekvitermický režim. Pre využívanie ekvitermického riadenia je potrebné doplniť snímač vonkajšej teploty (nie je súčasťou balenia).

Kľúčové vlastnosti Thermolink Select:

• Jednoduché ovládanie otočným ovládacím gombíkom s dodatočnou funkciou zatlačením.
• LCD displej so zobrazením symbolov a teploty.
• Možnosť ovládať vykurovanie pomocou aplikácie pripojením internetovej brány MiGo Link.
• Napájanie regulátora po zbernici eBUS.
• Manuálne nastavenie ekvitermických kriviek.
• Zabudovaná funkcia protimrazovej ochrany.

Regulátor Thermolink Select je možné jednoducho pripojiť k bráne MiGo Link (nie je súčasťou balenia) a ovládať tak vykurovací systém pomocou smartfónu alebo tabletu. Po zakúpení a pripojení brány MiGo Link si je možné bezplatne stiahnuť aplikáciu Migo Link, ktorá je dostupná pre iOS a Android, a využívať celý rad ďalších funkcií.

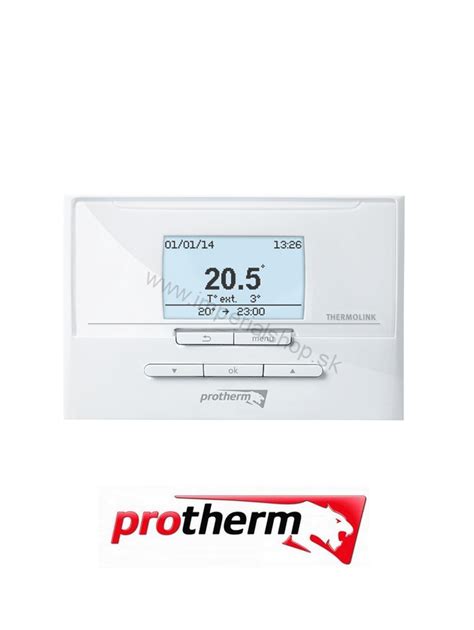

Thermolink P

Digitálny izbový termostat Protherm Thermolink P je programovateľný eBus termostat, ktorý okrem šetrenia prináša aj množstvo praktických funkcií. Je navrhnutý pre komplexnú reguláciu vykurovacieho systému.

Vlastnosti a výhody Thermolink P:

• Prostredníctvom eBus komunikačného rozhrania dokáže efektívne modulovať výkon kotla.
• Nastavenie týždňového programu pre vykurovací režim.
• Možnosť nastavenia teploty teplej vody (pri kotloch s ohrevom vody).
• Možnosť rozšírenia na ekvitermický regulátor pripojením snímača vonkajšej teploty.
• Automatická optimalizácia vykurovacej krivky a optimálny štart vykurovania.
• Možnosť ovládania cirkulačného čerpadla TÚV.
• Protimrazová ochrana a funkcia Dovolenka.
• Podsvietený displej s intuitívnym ovládaním a textovým navádzaním.
• Zobrazenie aktuálneho času a dňa v týždni, teploty v interiéri a vonkajšej teploty.
• Základné autodiagnostické rozhranie.
• Krytie IP 20, elegantný a moderný dizajn.
• Záruka 2 roky.

Pre plné využitie všetkých praktických funkcií izbového termostatu Thermolink P sa odporúča používať ho v spojení s týmito typmi kotlov Protherm:

• Kondenzačné kotly: Tiger Condens, Panther Condens, Gepard Condens, Lev.
• Nekondenzačné kotly: Panther, Gepard.
• Elektrické kotly: Ray.

Thermolink RC (Bezdrôtový)

Protherm Thermolink RC je eBus programovateľný regulátor s bezdrôtovým pripojením. Umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky.

Hlavné charakteristiky Thermolink RC:

• Plynulá regulácia výkonu kotla (eBus).
• Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji.
• Možnosť nastavenia automatickej ekvitermickej krivky.
• Možnosť nastavenia teploty teplej vody s týždenným programom.
• Bezdrôtové pripojenie k kotlu.
• Možnosť pripojenia vonkajšieho bezdrôtového snímača teploty (nie je súčasťou balenia). Tento snímač je napájaný solárnou energiou a komunikuje s regulátorom radiovým spojením.

Kompatibilita a pripojenie termostatov Protherm

Ekvitermické regulátory Thermolink Select je možné prevádzkovať so všetkými súčasnými kondenzačnými kotlami a elektrokotlami Protherm. Vo všeobecnosti platí, že termostaty Thermolink (P, RC, Select) sú navrhnuté pre komunikáciu s kotlami Protherm prostredníctvom eBUS zbernice, ktorá umožňuje plynulú moduláciu výkonu kotla.

Je dôležité poznamenať, že napríklad Thermolink P sa používa na kondenzačné kotle s eBus elektronikou a nie je kompatibilný so staršími typmi kotlov bez eBus (napríklad staršími modelmi kotlov Medveď z roku 2003). V prípade starších kotlov Protherm (napr. Panther, Leopard) často postačujú univerzálne bezpotenciálové termostaty od iných výrobcov ako Salus, Emos, Avansa, alebo Euroster Q7. Pred kúpou je vždy vhodné overiť kompatibilitu s konkrétnym modelom kotla.

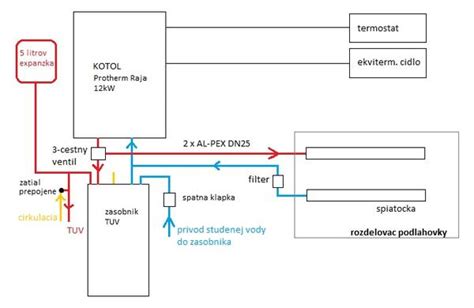

Pripojenie termostatov sa líši: zatiaľ čo eBus termostaty ako Thermolink Select sa pripájajú dvojžilovým káblom, Thermolink P vyžaduje trojžilový kábel. Napájanie termostatov s eBUS komunikáciou je zabezpečené priamo z kotla cez eBUS zbernicu.

Dôležité upozornenie pre inštaláciu pri starších kotloch: Ak kotol funguje aj bez pripojeného izbového termostatu, je pravdepodobné, že na svorkách pre termostat je umiestnená "klema" (jumper). Pred pripojením nového termostatu je nevyhnutné túto klemu odstrániť, inak nebude termostat správne fungovať.

Inštalácia a umiestnenie termostatu

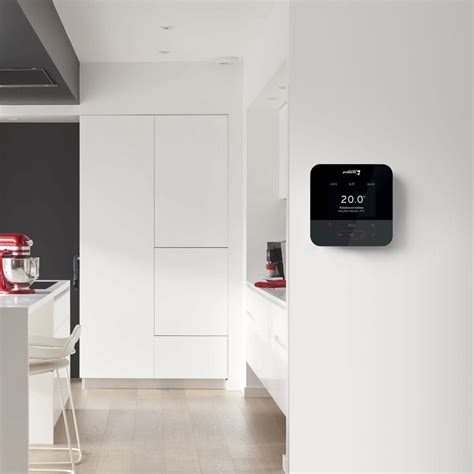

Vzhľadom k tomu, že izbový termostat riadi prevádzku zdroja tepla na základe teploty vzduchu v miestnosti, v ktorej sa nachádza, odporúča sa dôkladne zvážiť jeho umiestnenie. Od správneho umiestnenia izbového regulátora bude do veľkej miery závisieť aj teplota v ostatných miestnostiach. Mal by byť inštalovaný na mieste s prirodzeným prúdením vzduchu, ideálne vo výške 150 cm od podlahy a aspoň 25 cm od dverí, aby nebol ovplyvňovaný prievanom. Nie je vhodné ho umiestňovať do rohov, k vykurovacím telesám, oknám, pod klimatizáciu a všade tam, kde by jeho prevádzka mohla byť nevhodne ovplyvňovaná.

Rozmery a základné informácie pre pripojenie termostatu Thermolink P:

• Výška: 97 mm
• Šírka: 146 mm
• Hĺbka: 35 mm
• Montáž: Na omietku.
• Odporúčaný prierez spojovacieho kábla: CYKY 2 × 0,75 mm².
• Maximálna dĺžka spojovacieho kábla: 300 m.
• Elektrické napájanie: Cez eBus zbernicu z kotla.
• Krytie: IP 20.
• Maximálna teplota okolia: +60 °C.

Bezpečnostné upozornenia

Montáž, uvedenie do prevádzky a údržbu regulátora musí vykonať oprávnená osoba s príslušnou kvalifikáciou a vyškolená výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb, prípadne vecné škody.

Pri používaní izbového regulátora teploty je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu. Tieto návody sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky izbového termostatu. Prestavby a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov. Opravy izbového termostatu smú vykonávať iba oprávnené organizácie určené výrobcom. Za škody vzniknuté nenáležitým, resp. neprimeraným zaobchádzaním s výrobkom výrobca neručí. V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.

Technické parametre Thermolink P

Pre detailný prehľad funkcií a špecifikácií regulátora Thermolink P, nasleduje tabuľka s vybranými technickými parametrami.

O značke Protherm

Protherm je slovenská spoločnosť, ktorá sa zaoberá výrobou a distribúciou tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a odvtedy sa stala jedným z popredných výrobcov v tejto oblasti na Slovensku. Protherm vyrába širokú škálu produktov, ako sú plynové kotly, tepelné čerpadlá, solárne kolektory a kotly na pevné palivá. Všetky produkty sú vyrábané z kvalitných materiálov a sú testované podľa medzinárodných štandardov.

V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, vďaka čomu získala možnosť exportovať svoje výrobky do množstva nových krajín po celom svete. Zameranie sa na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania potvrdilo v roku 2010 predstavenie vlastného solárneho systému Helioset, ktorý prirodzene rozšíril širokú ponuku systémových produktov. Orientácia spoločnosti na úsporné a moderné zdroje vykurovania vyvrcholila v roku 2019, keď uviedla na trh vlastné tepelné čerpadlá vzduch - voda GeniaAir, najskôr v splitovej verzii a o rok neskôr ponuku rozšírila aj o variantu monoblok s prírodným chladivom. V roku 2021 prišla na trh nová generácia kondenzačných kotlov s inovatívnou technológiou FlameFit, ktorá sa dokáže automaticky prispôsobiť meniacej sa kvalite plynu. Za niekoľko desaťročí svojej existencie si spoločnosť Protherm vybudovala širokú sieť obchodných a servisných partnerov, čo umožňuje zákazníkom získať rýchly prístup k produktom a potrebným službám. Nadštandardný zákaznícky servis, komplexná starostlivosť a dlhoročná podpora obchodných partnerov výrazne napomáhajú udržiavať stabilnú pozíciu značky Protherm na slovenskom trhu.
