Podlahové vykurovanie je čoraz populárnejšie pre svoj komfort, efektivitu a dlhú životnosť. Dáva príjemný pocit tepla vďaka sálaniu, znižuje vlhkosť a zabraňuje tvorbe plesní. Významne tiež znižuje vírenie prachu (mierne sálavé teplo) oproti radiátorom (odovzdávanie tepla prúdením). Vyznačuje sa nízkymi prevádzkovými nákladmi a dlhodobou životnosťou.
Prečo zvoliť podlahové vykurovanie?
Dôvodov pre uprednostňovanie veľkoplošných vykurovaní, ako je podlahové kúrenie, je mnoho. Medzi kľúčové výhody patrí:
- Komfort a zdravie: Podlahové kúrenie je komfortné a zdravé. Dáva príjemný pocit tepla vďaka sálaniu, znižuje vlhkosť a zabraňuje tvorbe plesní.
- Zníženie vírenia prachu: Podlahové vykurovanie významne znižuje vírenie prachu (mierne sálavé teplo) oproti radiátorom (odovzdávanie tepla prúdením).
- Nízke prevádzkové náklady: Vyznačuje sa nízkymi prevádzkovými nákladmi.
- Dlhodobá životnosť: Podlahové vykurovanie má dlhodobú životnosť.
Komponenty podlahového vykurovania
Výber rúrky pre podlahové kúrenie
Pri výbere rúrky pre podlahové kúrenie je nutné spomenúť nežiadúce spájanie rúrky v podlahe. K tomu sa hodia dlhé náviny, napríklad kotúč s dĺžkou 600m. Ďalej je dôležitý aj výber správnej dimenzie, teda priemeru rúrky pre podlahové kúrenie, aby boli zaistené optimálne prietoky. Tu určite najlepšie pomôže projektant, pretože záleží na zdroji (napr. tepelné čerpadlo) a výpočte strát prúdením.
Svoju úlohu hrá tiež materiálové zloženie rúrok pre podlahové vykurovanie - PE-X, AL-PEX, PE-RT, AL-PERT, atď. Najčastejšie sa používajú dva typy, a to PE-X (sieťovaný polyetylén) a AL-PERT (plast-hliník).
PE-Xa vs. AL-PERT rúrky
Vykurovacia rúrka PE-X, a to najlepšie vo variante PE-Xa, je tradične najčastejšie používaná rúrka pre podlahové vykurovanie. Vyrába sa zo sieťovaného polyetylénu a obsahuje kyslíkovú bariéru (difúzna tesnosť podľa DIN 4726), čo sú najdôležitejšie bezpečnostné parametre. Navyše je veľmi pružná, čo zjednodušuje pokládku pri nižších teplotách.
Plast-hliníková rúrka pre podlahové kúrenie AL-PERT (často PE-RT/AL/PE-RT) je viacvrstvová s pásom hliníka v strede medzi dvoma vrstvami PE. Zlučuje v sebe výhody plastových a kovových rúrok. Pri pokládke je nutné ju vyrovnávať, pretože nie je natoľko flexibilná (drží tvar tak, ako ju ohnete; nemá „pamäťový efekt“).
Systémové dosky a ich funkcie
Prečo použiť radšej originálne systémové dosky než obyčajné polystyrénové dosky zo stavebnín? Systémové dosky plnia funkciu tepelnej a kročajovej izolácie. Sú vyrobené z extrudovaného polystyrénu s úpravou proti kročajovému hluku. Na vrchnej strane sú opatrené pevne spojenou hydroizolačnou fóliou, ktorá plní mnoho funkcií:
- Bráni priamemu kontaktu s vlhkosťou mazaniny a živičnými zlúčeninami (rozpadanie polystyrénu chemickou reakciou).
- Obsahuje prvky pre ukotvenie vykurovacích rúrok pre podlahové kúrenie.
- Vďaka rastru zaistí presnú rozteč rúrok.
Doska s výstupkami vs. systémová doska Tacker
Doska s výstupkami pre podlahové kúrenie umožňuje jednoduchú pokládku vykurovacej rúrky bez ďalších upevňujúcich prvkov (jednoducho medzi výstupkami). Dodržanie presnej rozteče je dané rozostupom výstupkov. Dokáže lepšie ochrániť rúrky pre podlahové vykurovanie na frekventovaných stavbách, kde sa pohybuje veľa ľudí.
Systémová doska tacker, používaná aj v suchej pokládke, je ďalšou možnosťou.
Obvodový dilatačný pás
Dilatačný pás pre podlahové kúrenie jednoducho zaistí možnosť prirodzenej teplotnej rozťažnosti celého systému, čím eliminuje nežiadúci tlak na zvislé konštrukcie.
Typy pokládky rúrok: Meander vs. Špirála
Rozlišujeme dva typy pokládky rúrok pre podlahové kúrenie, a to v tvare meandra alebo špirály.
- Špirálová pokládka spočíva v tom, že sa okruh pokladá s vynechaním jednej rozteče pre spätnú vetvu, teda strieda sa prívod a spiatočka, čo má za následok rovnomerné rozloženie teploty podlahy.
- Meander naopak pokladáme z jednej strany miestnosti na druhú, takže rovnako to vyzerá aj s teplotou podlahy. Strana prívodu je teda teplejšia. Meander sa dnes, až na opodstatnené výnimky, už nepoužíva.

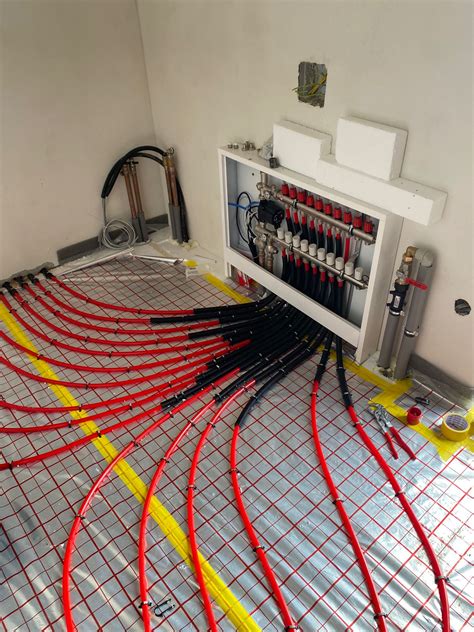

Rozdeľovače vykurovacích okruhov
V ponuke sú rôzne rozdeľovače vykurovacích okruhov až k bezdrôtovým regulátorom. Rozdeľovače s meraním prietoku jednotlivých okruhov sú dnes de facto štandardom. Meranie prietoku umožňuje presné hydraulické nastavenie prietoku jednotlivými vetvami a vyváženie systému. Nerezové prevedenie rozdeľovačov pre podlahové kúrenie (plne nerezový materiál) je výhodnejšou voľbou.
Umiestnenie skrinky rozdeľovača
Pri umiestňovaní skrinky rozdeľovača hrá rolu predovšetkým estetické hľadisko a potom taktiež konštrukčné vlastnosti muriva, teda najmä statika. Dôležitejšia je tiež poloha skrinky pre rozdeľovač voči objektu. Centrálna časť (uprostred domu) je najvýhodnejšia, pretože jednotlivé vykurovacie okruhy majú približne identické dĺžky prívodov.
Regulácia podlahového vykurovania
Základom každého podlahového vykurovania je ovládanie teploty podlahy prostredníctvom termostatu s podlahovou sondou. Snímanie teploty podlahy slúži na udržiavanie nastavenej teploty, ale tiež bráni prehriatiu podlahy. Z toho dôvodu je veľmi dôležité mať teplotu vždy pod kontrolou.
Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť a tým optimalizovať náklady na vykurovanie. Pre nastavovanie hodnôt sa používa kontrolný panel. K niektorým regulátorom je možné pripojiť internetový modul a na počítači alebo smartfóne následne sledovať aktuálne teploty, nastavovať zadanú teplotu alebo iné parametre. Vďaka tomuto riešeniu je ovládanie celého systému skutočne jednoduché a intuitívne. Regulátory umožňujú zapínať alebo vypínať prídavný zdroj tepla.
Priestorová zónová regulácia
Priestorová zónová regulácia prináša mnoho výhod. Zónová regulácia zaistí totiž nielen teplotnú diferenciáciu priestoru s rozdielnym využitím, ale taktiež významne ušetrí na prevádzkových nákladoch. Napríklad vypne podlahové vykurovanie v dobe, kedy do izby svieti slnko. Investícia do zónovej regulácie sa vráti behom dvoch až troch rokov prevádzky.
Je veľmi komfortné si jednoducho regulovať teplotu v každej miestnosti osobitne. Napríklad, ak začnete variť, je zbytočné, aby podlahové kúrenie bolo zapnuté v kuchyni. Alebo keď idete spať, môžete si vypnúť/znížiť podlahové kúrenie len vo vašej spálni.
Častým problémom je, že hlavný regulátor je umiestnený v miestnosti obývačka/kuchyňa a keď sa začne variť, dosiahnutá teplota v dôsledku tepla od varenia spôsobí, že termostat vypína zdroj tepla. Regulácia podlahového kúrenia má dlhšiu dobu nábehu, ale nie tak dlhú, ako sa píše na internete. Určite nepočítajte s tým, že si znížite teplotu o 5 stupňov a za 5 minút ju máte v miestnosti. V podlahe je akumulované teplo, ktoré určitú dobu stále sála teplo do priestoru.
Je všeobecne známe, že až 74 % energie spotrebovanej v domácnostiach využívame na kúrenie. Ovládaním vykurovacieho systému samostatne v každej izbe ušetríte peniaze za energie. Ak máte viacizbový byt alebo rodinný dom, najúspornejším a najkomfortnejším riešením je vytvorenie zónovej regulácie s časovým programom. So zónovou reguláciou si môžete vytvoriť zóny podlahového vykurovania a ovládať radiátory tak, ako uznáte za vhodné.
Termostaty pre podlahové vykurovanie
V ponuke sú rôzne termostaty - manuálne alebo digitálne (230V alebo 24V). Digitálne termostaty majú už aj rôzne režimy a časovania. Manuálne termostaty na podlahové kúrenie sú najbežnejšie používané, sú najjednoduchšie a zvládne ich ovládať aj menej technicky zdatná osoba.
Hlavný regulátor by mal byť programovateľný termostat s možnosťami režimov len podlaha / len priestor / alebo podlaha a priestor. Programovateľný termostat umožňuje využiť viac režimov.
Digitálne termostaty SCHÜTZ VARIMATIC
Spoločnosť SCHÜTZ, ako firma zameraná na inovácie a kvalitné produkty v oblasti spracovania plastov a kovov, ponúka širokú škálu regulátorov pre podlahové vykurovanie. Medzi ne patria digitálne LCD termostaty Varimatic, ktoré sú k dispozícii v 24V a 230V verziách.
Schütz Varimatic 24V Digital
Digitálny LCD regulátor priestorovej teploty varimatic slúži k regulácii priestorovej teploty podlahových systémov ohrievania. Medzi jeho vlastnosti patrí:
- Permanentné zobrazenie aktuálnej teploty miestnosti.
- Režimy Deň/Noc/Automatika.
- Nastavenie zníženia teploty 2 - 6 K.
- Rozmery LCD 86 x 31 x 86 mm (v, š, d).
- Stupeň krytia IP20, Trieda ochrany 3 (24V).
- Obsluha pomocou otočného kolieska.
- 3 prevádzkové režimy: Komfort / Útlm / Auto.
- Funkcia ochrany ventila.
- Elektronický termostat s LCD displejom, špeciálne navrhnutý pre podlahové kúrenie a chladenie.
- Protimrazová ochrana.
- Presná regulácia.
- Montáž na stenu.

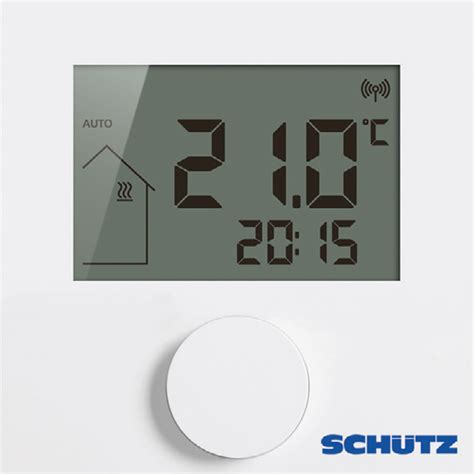

Schütz digitálny regulátor priestorovej teploty Varimatic Control 24V/230V
Tento digitálny LCD regulátor priestorovej teploty varimatic tiež slúži k regulácii priestorovej teploty podlahových systémov ohrievania a ponúka všetky funkcie verzie Standard, navyše však pridáva:
- Kúrenie a chladenie.
- Podsvietený displej.
- Možnosť voľby teplotného útlmu.
Okrem funkcií v prevedení Standard a Comfort prináša Control navyše:
- Nastavenie vykurovanie / chladenie.
- Nastaviteľné zníženie teploty.
- Interný týždenný časovač.
- Funkciu Smart Start / Stop.
- Výstup časovača.
Elektronický LCD termostat Varimatic pre podlahové vykurovanie
Tento termostat ponúka trvalé zobrazenie aktuálnej teploty v miestnosti, 3 prevádzkové režimy a je určený pre podlahové vykurovanie a chladenie. Má rozmery 86 × 31 × 86 mm (v × š × d) a krytie IP20. Je vhodný k riadeniu max. LCD termostat SCHÜTZ 24 V je digitálny termostat k regulácii priestorovej teploty podlahových systémov vykurovania. Termostat je určený pre zbernicu VARIMATIC BUS/FUNK BUS. Trvalé zobrazenie izbovej teploty, systémového času a prevádzkového stavu. Možná je aj verzia s bezpečnou bezdrôtovou technológiou 868-MHz.
Pripojovacia základňa a centrálne svorkovnice
Pripojovacia základňa pre maximálne 6 priestorových regulátorov varimatic a 14 termopohonov varimatic sa dá modulárne rozšíriť. Má jednoduché zverné zásuvné kontakty, prevádzka s útlmom teploty pre dve oddelené vykurovacie zóny s časovým modulom. Komfortná zbernica sa jednoducho nasúva na lištu DIN, ktorá je už osadená v skrinkách od nemeckého výrobcu Schutz. Nemusíte vŕtať diery do skrinky a zdržovať sa s upevnením zbernice.
Centrálne svorkovnice SALUS
Centrálna svorkovnica KL08RF zaisťuje komfortné a spoľahlivé ovládanie podlahového vykurovania. Je vybavená prídavným modulom k ovládaniu kotla a čerpadla a je špeciálne navrhnutá pre prevádzku s termoelektrickými pohonmi typu NC a NO.
Centrálna svorkovnica KL08NSB umožňuje jednoduché a rýchle pripojenie termostatov série HTR. Centrálna svorkovnica slúži k ovládaniu podlahového vykurovania a môže byť konfigurovaná pre prácu s termoelektrickými pohonmi. Svorkovnica tiež obsahuje prídavné výstupy pre pripojenie ovládania TÚV, čerpadla ÚK a tiež kotla.
Moduly ovládania pre svorkovnice
- Modul ovládania čerpadla PL06 je ideálnym doplnkom k ovládacej svorkovnici SALUS KL06.
- Modul ovládania kotla a čerpadla SALUS PL07 je ideálnym rozšírením k centrálnej svorkovnici SALUS KL06. Vďaka nemu sa dá individuálne kontrolovať chod kotla a čerpadla.
Digitálne termostaty SALUS
SALUS ponúka štýlové a presné digitálne termostaty s veľkým LCD displejom a dotykovými tlačidlami.
Bezdrôtové termostaty Salus Controls (HTRP-RF, HTRS-RF)
Produkt HTRP-RF od výrobcu Salus Controls je štýlový a presný digitálny bezdrôtový termostat, ktorý je vybavený veľkým dobre čitateľným LCD displejom a dotykovými tlačidlami. HTRP-RF môžete ovládať cez internet (online režim).
Tento termostat pracuje v on-line režime iba v prípade, že súčasťou inštalácie/systému je internetová brána UGE600 (predáva sa samostatne) a s aplikáciou SALUS Smart Home. Termostat môže spolupracovať s inými zariadeniami zo série iT600.
Produkt HTRS-RF od výrobcu Salus Controls je podobný štýlový a presný digitálny bezdrôtový termostat, ktorý tiež môžete ovládať cez internet (online režim) s bránou UGE600 a aplikáciou SALUS Smart Home. Rovnako môže spolupracovať s inými zariadeniami zo série iT600.
Digitálne priestorové termostaty Salus (HTRP230, HTRS230)
SALUS HTRP230 je štýlový a presný digitálny priestorový termostat, ktorý je vybavený veľkým dobre čitateľným LCD displejom a dotykovými tlačidlami. Podobne HTRS230 od výrobcu Salus Controls je štýlový a presný digitálny priestorový termostat s LCD displejom a dotykovými tlačidlami.
Podlahové vykurovacie systémy majú tendenciu k takzvanému prekúreniu, to znamená, že v miestnosti sa vykuruje aj po dosiahnutí požadovanej teploty. Nepretržitým porovnávaním požadovanej a aktuálnej teploty sa dĺžka otvárania termoelektrických pohonov upraví tak, že teplota nikdy neprekročí alebo neklesne pod nastavenú teplotu.
Ďalšie termostaty Salus (VS05, VS10WRF/BRF, VS20WRF/BRF, VS30W/B)
- SALUS VS05 je denným termostatom napájaným zo siete 230V. Termostat VS05 zaručuje jednoduchú a presnú kontrolu vášho vykurovacieho systému. Odporúča sa pripojenie termostatu VS05 do svorkovnice KL10 spolu s termostatom VS10, vďaka čomu budete mať možnosť využiť všetky jeho funkcie. Termostat môže byť konfigurovaný k prevádzke ako programovateľný termostat, centrálny skupinový termostat (master), skupinový termostat (slave) a časový programátor TÚV. Termostaty môžu navzájom komunikovať (dokonca aj s denným modelom VS05), keď sú pripojené k centrálnej svorkovnici KL10 komunikačným vodičom Communication Bus (COMBUS).
- Podomietkový termostat VS10WRF/VS10BRF môže byť nakonfigurovaný k prevádzke ako programovateľný termostat (PRT), centrálny skupinový termostat (master), skupinový termostat (slave) a časový programátor TÚV.
- Podomietkový termostat VS20WRF/VS20BRF môže byť nakonfigurovaný k prevádzke ako programovateľný termostat (PRT), centrálny skupinový termostat (master), skupinový termostat (slave) a časový programátor TÚV.
- Termostat VS30W/VS30B je vhodný k regulácii vykurovania. Izbový termostat umožňuje značnú úsporu vďaka možnosti presnej kontroly zadanej teploty a udržiavania stálej teploty v miestnosti s tepelnou zotrvačnosťou.
Automatické regulačné pohony (ABA)
V štandardnom systéme podlahového vykurovania je hydraulické vyregulovanie veľmi náročný proces. Pre správne vyrovnanie prietoku teplej vody cez okruh podlahového vykurovania musí byť prietok regulovaný. Riešením pre získanie účinnej kontroly okruhov podlahového vykurovania sú automatické regulačné pohony (ABA). Pohony ABA neustále merajú ΔT pomocou dvoch teplotných senzorov a nepatrne upravujú polohu ventilov zatvorením alebo otvorením. Týmto spôsobom udržujú konštantnú teplotu ΔT na 7°C (medzi prietokom a spiatočkou).
ZigBee sieť a jej komponenty
CO10RF je nevyhnutnou súčasťou k vytvoreniu akejkoľvek siete termostatov ZigBee v systéme iT600RF, ak sa jedná o systém bez možnosti ovládania cez internet. Úlohou CO10RF je zaistenie správnej komunikácie všetkých zariadení série iT600RF. Ak sa vo vašej sieti ZigBee iT600RF nachádza viac ako 32 zariadení s napájaním na batérie, je nutné dokúpenie predlžovača RE10RF. Predlžovač RE10RF môže byť tiež pomocný, keď vzdialenosť medzi jednotlivými termostatmi je príliš veľká.
Inštalácia podlahového vykurovania
Môžem si podlahové vykurovanie sám namontovať svojpomocne? Vo svojej podstate, pokiaľ ste mali niekedy možnosť pokládku vidieť, na tom nič až tak zložitého nie je. Je však potrebné dať pozor na mnoho vecí, ktoré spolu úzko súvisia. To si však málokto uvedomí a nie je nič horšieho než nefunkčné podlahové kúrenie pod vrstvou betónu, ktoré akosi nevykuruje.
Najlepšie je byť projektantom vykurovania a zároveň vyučeným inštalatérom. Je potrebné vypočítať tepelné straty, spočítať prietoky a tlakové straty pri prúdení, vedieť technické informácie v odbore systémy pre podlahové vykurovanie (príprava stavby, veľkosť vykurovacích okruhov, dĺžky rúrok v jednotlivých vykurovacích okruhoch, zloženie podlahových krytín s ohľadom na rozdielny prestup tepla, zásady riešenia dilatácií obvodových i priestorových, požiadavky na priestorovú zónovú reguláciu, podmienky pre elektrorozvody atď.). Odporúčame zveriť túto prácu odborníkom.

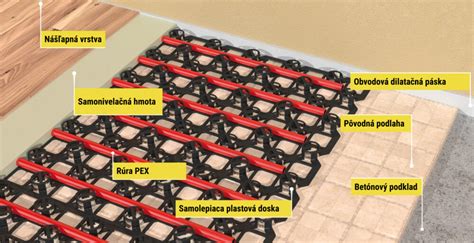

Typy pokládky: Mokrá a suchá
Mokrá pokládka
Pri mokrej pokládke sa podlahové vykurovanie prekrýva vrstvou betónu alebo anhydritu (bezvodný síran vápenatý CaSO4). Tu je nutné počítať s technologicky nutnou dobou schnutia. Systémy s mokrou pokládkou sú ekonomicky výhodnejšie, ale predlžujú dobu výstavby (u betónu o 8 týždňov a u anhydritu o 6 týždňov).
Suchá pokládka
Suchá pokládka, ako už vyplýva z názvu, vylučuje prítomnosť vody a podlahové kúrenie sa prekrýva väčšinou sádrovláknitými doskami. Suchý systém umožňuje pokládku krytiny bez čakania. Suché systémy sú o niečo drahšie, ale významne skracujú výstavbu. Hodia sa predovšetkým pre drevostavby, kde je lepšie sa mokrým procesom vyhnúť, a renovácie (napr. kúpeľní). Výhodou je nízka konštrukčná výška (od 50mm) a hmotnosť systému.
