Tento článok sa zameriava na plynový kotol Destila DPL 25, pričom sa podrobne venuje identifikácii konkrétnych dielov, možným problémom v prevádzke a ich riešeniam. Zvláštna pozornosť je venovaná plynovému ventilu a súvisiacim komponentom, ako sú termočlánky a termostaty.
Identifikácia problémového dielu
Používateľ kotla Destila DP 25 Z zaznamenal jemné bzučanie vychádzajúce z oblasti, ktorá sa neskôr identifikovala ako plynový ventil. Pôvodný kotol pravdepodobne používal klasický plynový ventil, zatiaľ čo novšie modely sú vybavené elektromagnetickým ventilom. Vzniká otázka, či je možné nahradiť pôvodný ventil elektromagnetickým spôsobom "plug & play" alebo je potrebné zohnať presne rovnaký typ.
Možné príčiny problémov s plameňom a ventilmi
V prípade, ak je termočlánok v poriadku (t. j. generuje dostatočný prúd na udržanie otvoreného ventilu prívodu plynu do zapaľovacieho horáka), problémy s plameňom môžu súvisieť s inými komponentmi:
- Prívod plynu do zapaľovacieho horáka: Môže byť upchatá alebo zoxidovaná prívodná medená trubička. Odporúča sa ju opatrne prečistiť drôtom alebo strunou a prefúknuť, pričom je dôležité dbať na to, aby sa pri narovnávaní nezlomila.
- Ústie trysky zapaľovacieho horáka: V tomto priestore, kde sa nachádza "pružinka" zapaľovania, na ktorú preskakuje iskra zo sviečky, sa často hromadí prach, hrdza z vírnikov a sadze z komína.
- Sítko zapaľovacieho horáka: Zaprášené a upchaté sítko na boku horáka obmedzuje prístup vzduchu k večnému plameňu.
Dôležité upozornenie: Po každej montáži plynovej armatúry je nevyhnutné overiť jej tesnosť a uistiť sa, že nikde neuniká plyn.
Charakteristika správneho plameňa zapaľovacieho horáka
Plamienok zapaľovacej trysky by mal byť ostrý, pevný a modrý. Ak je oranžový a chveje sa, signalizuje to problém s prívodom plynu alebo vzduchu do trysky. Nedostatočné prehriatie termočlánku v dôsledku nesprávneho plameňa môže viesť k tomu, že generovaný prúd nebude dostatočný na udržanie bezpečnostného ventilu v otvorenej polohe.
Rola termostatov v prevádzke kotla
Kotol je vybavený dvoma typmi termostatov:
- Prevádzkový termostat (napr. Honeywell): Reguluje otváranie a zatváranie prívodného elektroventilu plynu do hlavného horáka. Na stabilitu plameňa zapaľovacieho horáka nemá priamy vplyv.
- Havarijný termostat: Tento mosadzný komponent, umiestnený na plášti kotla, má za úlohu rozpojiť obvod privádzajúci prúd k elektromagnetu ventilu plynu pre zapaľovací horák ("večný plamienok") v prípade, že teplota vody v kotle prekročí maximálnu povolenú hranicu (približne 95°C). K prehriatiu môže dôjsť napríklad pri poruche obehového čerpadla, prevádzkového termostatu alebo zamrznutí časti systému. V takom prípade sa v havarijnom termostate rozpoja kontakty, čím sa preruší prúd z termočlánku a elektromagnetický ventil sa uzavrie. Následne zhasne plamienok zapaľovacieho horáka a hlavného horáka, čo vedie k vychladnutiu kotla.
Overenie funkčnosti havarijného termostatu
Funkčnosť havarijného termostatu je možné núdzovo overiť prepojením vodičov od termočlánku k termostatu a od termostatu k bezpečnostnému ventilu. Je však dôležité si uvedomiť, že pri tomto postupe kotol nie je chránený proti prehriatiu, preto je tento spôsob vhodný len na potvrdenie alebo vylúčenie príčiny problémov v samotnom havarijnom termostate.
Havarijný termostat typu TH 473 by mal mať maximálnu zaťažiteľnosť 100 mV a 0,5 A jednosmerným prúdom. Maximálny odpor medzi kontaktmi by mal byť 8 miliohmov; v prípade vyššej hodnoty je potrebná výmena.
Ďalšie možné príčiny problémov a ich riešenia
Okrem spomínaných komponentov môžu problémy spôsobovať aj:

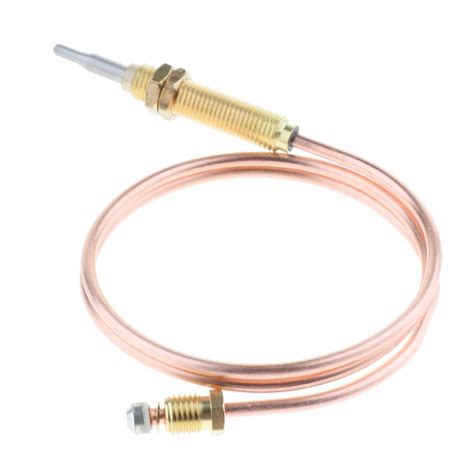

- Vadný termočlánok: Časom sa môže spáliť a je potrebné ho vymeniť.
- Problémy s elektromagnetom ventilu: V jednom z prípadov bol problém s kotvou elektromagnetu, ktorá sa neudržala kvôli príliš veľkej vzduchovej medzere. Riešením bolo pridanie tenkej oceľovej podložky po zhodení otočného gombíka.
- Prechodový odpor v spojení s kostrou: Počas merania napätia termočlánku na blokovacom termostate bolo zistené, že hodnoty sa líšia v závislosti od uzemnenia. Po uvoľnení a následnom dotiahnutí sústredných matíc nad šroubením, ktoré boli zoxidované a spôsobovali zlý kontakt s kostrou, sa problém vyriešil. Napätia sa vyrovnali a plamienok držal stabilne.
Informácie o kotloch Destila DPL
Plynové teplovodné kotly DESTILA DPL sú určené na vykurovanie a ohrev úžitkovej vody (pomocou prídavného zásobníkového ohrievača). Vyrábajú sa vo výkonoch od 7 do 50 kW. Kotlové teleso je oceľové, zvárané a tepelne izolované, vhodné pre samotiažné aj nútené vykurovacie systémy. Pre vyššie vykurovacie systémy je možné použiť kaskádne zapojenie viacerých kotlov.
Moderné verzie AUTOMATIK ponúkajú bezplamienkový úsporný prevádzku. Kotly sú štandardne vybavené komínovým termostatom, ktorý v prípade poškodenia komína vyradí kotol z prevádzky, čím zabezpečuje vysokú bezpečnosť.
Kotly DESTILA sú primárne určené na spaľovanie zemného plynu a odvod spalín do komína. Medzi ich hlavné prednosti patria vysoká účinnosť, hospodárna prevádzka a spoľahlivosť použitých komponentov a materiálov.
