Vetrací systém zohráva kľúčovú úlohu pri zabezpečovaní primeranej výmeny vzduchu v obytných priestoroch. Táto výmena vzduchu je nevyhnutná z viacerých dôvodov, predovšetkým na udržanie optimálnej kvality vzduchu a zvýšenie celkového komfortu bývania. Kvalita vzduchu je totiž priamo spojená s kvalitou života.
Okrem zdravotného aspektu má vetranie aj ďalšie dôležité pozadie. V každodennom živote sa v budove prirodzene vytvára vlhkosť rôznymi spôsobmi. Odborníci rozlišujú predovšetkým medzi prirodzenou a mechanickou, alebo riadenou mechanickou ventiláciou (CVC).
Prirodzené a mechanické vetranie

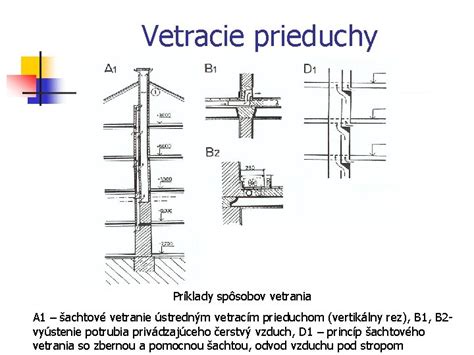

Okenné vetranie je jednou z najznámejších a najstarších foriem prirodzeného, čiže voľného vetrania. Okrem neho existuje aj vetranie štrbinové, strešné a šachtové. Proces vetrania v týchto prípadoch umožňujú prírodné sily, ako sú tlakové rozdiely medzi vnútorným a vonkajším vzduchom, tepelný vztlak a v neposlednom rade aj pôsobenie vetra.
Na druhej strane, mechanické vetranie funguje nezávisle od vonkajších vplyvov a aktívneho zásahu užívateľov. Pri riadenom mechanickom vetraní sa všeobecne rozlišuje medzi centrálnymi a decentralizovanými systémami. Oba typy systémov, v závislosti od oblasti ich použitia, majú svoje individuálne výhody. Spoločným menovateľom je ich schopnosť rekuperovať teplo, čím výrazne znižujú potrebu tepla na vetranie.
Centrálne mechanické vetranie

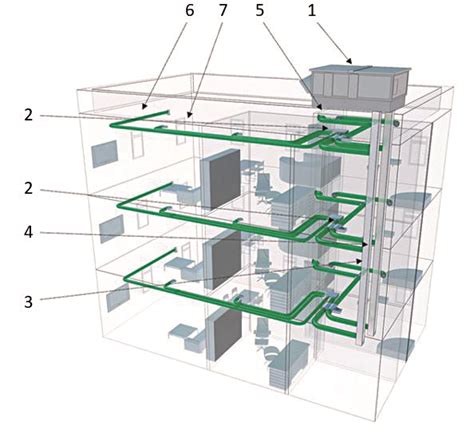

Základný rozdiel medzi vetracími systémami spočíva v ich konštrukcii. V prípade centrálneho mechanického vetrania zabezpečuje prívod čerstvého vzduchu do všetkých miestností jeden prístroj. Na tento účel sa do steny alebo stropu inštaluje centrálna vetracia jednotka.
Vetranie sa potom realizuje prostredníctvom pripojeného rozvodu vzduchu, ktorý je zvyčajne skrytý v podlahovej alebo stropnej konštrukcii. V najjednoduchšom prevedení môže takýto systém pozostávať len zo systému odvádzania vzduchu, ktorý odvádza vydýchaný vzduch do exteriéru. Alternatívne, privádzaný vzduch môže byť distribuovaný do priestorov ako obývacie izby, detské izby alebo spálne, zatiaľ čo odvádzaný vzduch je nasávaný z priestorov ako kuchyňa, kúpeľňa alebo WC.
Centrálne systémy sa často používajú pri novostavbách, kde je potrebný rozsiahlejší plánovací proces. Napriek tomu je ich možné inštalovať aj v starších budovách. Funkcia letného bypassu umožňuje prirodzené chladenie počas teplých letných nocí bez potreby otvárania okien, pričom obchádza výmenník tepla v závislosti od teploty v miestnosti a vonkajšej teploty.
Decentrálne mechanické vetranie
Na rozdiel od centrálneho systému, decentralizované systémy nevyužívajú jeden spotrebič na zásobenie celého obytného priestoru. Namiesto toho sa na zásobovanie jednotlivých miestností čerstvým vzduchom používa viacero vetracích jednotiek. Tieto jednotky sa zvyčajne inštalujú priamo do vonkajšej steny miestností, ktoré zásobujú. Výhodou je, že nie je potrebné inštalovať rozsiahle vzduchové potrubia.
Decentrálne systémy sú preto obzvlášť vhodné na modernizáciu budov, pretože na ich inštaláciu stačí vyvŕtať otvor do vonkajšej steny a pripojiť napájanie. Vhodné sú aj do novostavieb, najmä pre bytové domy (na vetranie jednotlivých miestností) alebo v starších bytoch. V závislosti od konštrukcie sa rozlišuje medzi nepretržitou prevádzkou a prevádzkou push-pull.
Prevádzka push-pull a nepretržitá prevádzka
Vetrací systém s prevádzkou push-pull pracuje striedavo v režime odvádzania alebo privádzania vzduchu. Na inštaláciu takého systému sú potrebné dve jednotky s dvoma stenovými otvormi, ktoré komunikujú prostredníctvom spoločného ovládača. V systémoch s nepretržitou prevádzkou prúdia oba smery vzduchu cez jednu jednotku bez prerušenia.
Rekuperácia tepla: kľúčová vlastnosť
Rekuperácia tepla je špeciálnou a veľmi dôležitou vlastnosťou riadeného mechanického vetrania, či už centrálneho alebo decentralizovaného. Zabudovaný výmenník tepla odoberá teplo z už ohriateho odvádzaného vzduchu a odovzdáva ho zvyčajne chladnejšiemu vonkajšiemu vzduchu, ktorý prúdi zvonka.

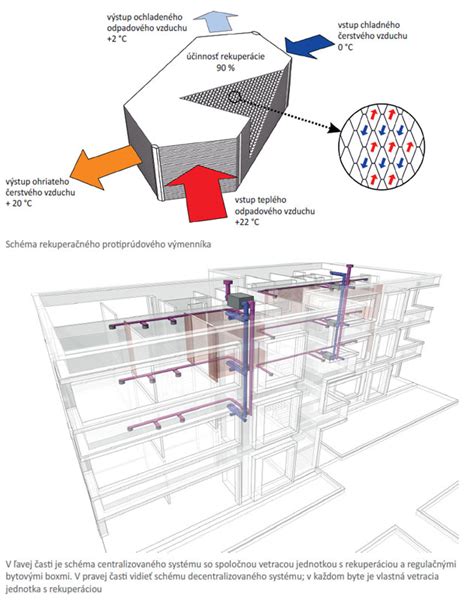

Srdcom vetracieho systému s rekuperáciou tepla je práve výmenník tepla. Centrálne vetracie jednotky často využívajú krížové výmenníky tepla, kde sú prúdy odvádzaného a privádzaného vzduchu oddelené polymérovými vrstvami. Tým sa zabraňuje miešaniu oboch prúdov vzduchu a prenáša sa iba teplo.
Entalpický výmenník tepla je špecifickým typom krížového protiprúdového výmenníka, ktorý dokáže z odvádzaného vzduchu získať nielen teplo, ale aj vlhkosť. Toto je umožnené polopriepustnou membránou, ktorá prepúšťa len vlhkosť a teplo, zatiaľ čo pachy a nečistoty zachytáva.
Prečo je vetranie nevyhnutné?
Pre optimálnu kvalitu vzduchu je potrebné, aby sa vzduch vo všetkých miestnostiach vymenil každé dve až tri hodiny. Vzduchotesnosť nových a modernizovaných budov, hoci je výhodná z hľadiska energetickej úspory, prirodzene bráni tejto výmene. Najmä v čase neprítomnosti obyvateľov nie je možné zabezpečiť potrebnú rýchlosť výmeny vzduchu len vetraním cez okná.
Klasické vetranie oknami sa často považuje za neúčinné a nesprávne používané. Mnoho ľudí necháva okná dlhodobo pootvorené, v domnienke, že tým minimalizujú únik tepla. Opak je však pravdou - teplý vzduch z interiéru nekontrolovane uniká, čo vedie k vyšším nákladom na vykurovanie.
Riziká nedostatočného vetrania
Podceňovaným rizikom nesprávneho vetrania je nedostatočné odstraňovanie vlhkosti. V priebehu dňa sa do vzduchu v interiéri uvoľní niekoľko litrov vody vo forme vodnej pary, napríklad pri varení, sprchovaní, sušení bielizne alebo zalievaní kvetov. V štvorčlennej domácnosti to môže byť až 15 litrov denne.
Zvýšená relatívna vlhkosť vzduchu, ak nie je odstránená, môže kondenzovať na povrchu stien a viesť k tvorbe plesní, v najhoršom prípade k poškodeniu samotnej konštrukcie budovy.
Ďalšie výhody riadeného vetrania
Vetracie systémy sú vybavené filtrami, ktoré na jednej strane chránia samotný systém pred znečistením a na druhej strane filtrujú škodlivé častice z vonkajšieho vzduchu, čím chránia obyvateľov.
Vetrací systém privádza čerstvý vonkajší vzduch do miestností s prívodom a zároveň odvádza vydýchaný vzduch z miestností s odvodom. Ďalšou významnou výhodou riadeného mechanického vetrania je potlačenie hluku z exteriéru, čo je obzvlášť citeľné v blízkosti rušných ciest. Ak okná zostanú zatvorené, hladina hluku sa výrazne zníži.
Zatiaľ čo na prirodzené vetranie je potrebné okná otvoriť, mechanický vetrací systém znižuje riziko vlámania, pretože okná môžu zostať zatvorené.
Hluk a filtre vo vetracích systémoch
V závislosti od miesta inštalácie vetracej jednotky a umiestnenia vzduchových difúzorov môžu vetracie systémy generovať určitý hluk. Tento hluk sa však dá výrazne znížiť správnym plánovaním a nastavením mechanického vetrania. Integrované komponenty optimalizované z hľadiska prietoku a hluku, ako aj špeciálne tlmiče hluku, prispievajú k tichej prevádzke.

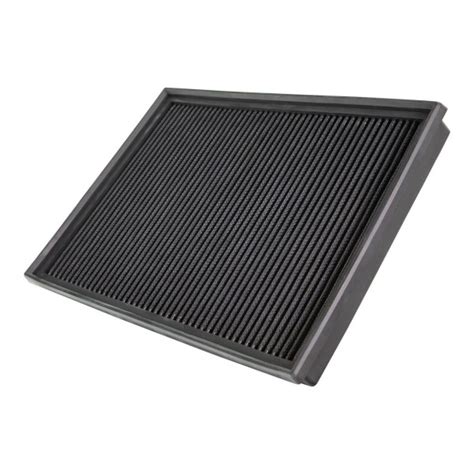

Centrálny systém mechanického vetrania je zvyčajne o niečo tichší ako decentralizovaný systém. Keďže vonkajší vzduch nie je vždy čistý, všetky moderné vetracie systémy sú vybavené filtrami vonkajšieho vzduchu. V závislosti od použitia sa používajú filtre rôznych tried, od hrubých filtrov až po jemné filtre, známe aj ako peľové filtre.
Na ochranu systému distribúcie vzduchu na strane odvádzaného vzduchu sa do vetracích otvorov v kúpeľniach, kuchyniach a toaletách vkladajú filtre odvádzaného vzduchu. Tieto filtre spoľahlivo zabraňujú prenikaniu usadenín nečistôt do vetracej jednotky a systému distribúcie vzduchu. Vetracie jednotky sú často vybavené indikátorom výmeny filtra, ktorý signalizuje potrebu jeho výmeny.
Energetická efektívnosť a modernizácia
V energeticky efektívnych domoch sa čerstvý vzduch takmer nikdy nedostáva do interiéru pasívne. Vetracie systémy sú navrhnuté tak, aby do budovy nepretržite privádzali len nevyhnutné množstvo vzduchu, preto by mali bežať 24 hodín denne.
Modernizácia energetických systémov v existujúcich budovách je neustále podnecovaná rastúcimi nákladmi na energie. Modernizácia často vedie k tomu, že staršie byty sa stávajú tak nepriedušnými, že v nich dochádza k nedostatočnej výmene čerstvého vzduchu. Dôsledkom je vysoká vlhkosť v interiéri, ktorá môže viesť k vzniku plesní, najmä v budovách s izolovanými vonkajšími stenami. Obzvlášť rizikové sú rohy miestností pri vonkajších stenách, kde dochádza ku kondenzácii.
Decentrálne vetranie s rekuperáciou tepla nielenže zabezpečuje potrebnú minimálnu výmenu vzduchu, ale vďaka spätnému získavaniu tepla z odvádzaného vzduchu a jeho odovzdávaniu studenému privádzanému vonkajšiemu vzduchu znižuje potrebu energie na vykurovanie. Dosahuje sa až 90-percentná úroveň rekuperácie tepla, čím sa znižujú náklady na vykurovanie a chráni životné prostredie.
Jednoduchá inštalácia decentralizovaných systémov
Jednou z osobitostí decentralizovaných systémov je ich relatívne jednoduchá inštalácia. Môžu byť inštalované priamo do jednotlivých miestností bez potreby inštalácie rozsiahleho systému rozvodu vzduchu. Na jednoduchú inštaláciu postačuje nástenný difúzor alebo otvor vyvŕtaný cez vonkajšiu stenu príslušnej miestnosti a elektrická prípojka.
Bytové jednotky môžu byť vybavené viacerými jednotkami, ktoré pracujú nezávisle od seba. Možná je aj kombinácia centrálnych a decentralizovaných vetracích systémov.
Typy decentralizovaných systémov
Decentrálne vetracie systémy s rekuperáciou tepla sa delia na dva hlavné typy: jednotky s nepretržitou prevádzkou a jednotky s reverznou prevádzkou (push-pull). Obidva typy sa môžu ovládať manuálne alebo automaticky prostredníctvom snímačov CO₂ alebo vlhkosti.
Jednotky s nepretržitou prevádzkou
Jednotky s nepretržitou prevádzkou, nazývané aj permanentné ventilátory, sú kompletné vetracie jednotky so zabudovaným krížovým protiprúdovým výmenníkom tepla. Majú dva ventilátory, ktoré súčasne dopravujú vzduch, čím vytvárajú dva prúdy vzduchu: prívodný prúd privádza čerstvý vzduch do miestnosti a výfukový prúd odvádza vydýchaný vzduch von. Krížový protiprúdový výmenník tepla je umiestnený medzi týmito prúdmi a zabezpečuje spätné získavanie tepla.
Vďaka integrovaným filtrom a konštrukcii jednotky nemôžu do miestností preniknúť čiastočky nečistôt ani hluk z vonkajšieho prostredia. Permanentné ventilátory môžu byť inštalované v oblastiach s prívodom vzduchu (obývacia izba, spálňa, detská izba) aj v oblastiach s odvodom vzduchu (kuchyňa, kúpeľňa, WC).
Jednotky s reverznou prevádzkou (push-pull)
Jednotky s reverznou prevádzkou sa nazývajú aj push-pull jednotky alebo kyvadlové ventilátory. Na rozdiel od jednotiek s nepretržitou prevádzkou majú len jeden ventilátor. Dve jednotky, ktoré neustále komunikujú, zabezpečujú požadovanú rýchlosť výmeny vzduchu. Zatiaľ čo jedna zabezpečuje odvádzanie vydýchaného vzduchu, druhá zabezpečuje prívod čerstvého vzduchu.
Obe jednotky sú prepojené regulátorom, čo zabezpečuje zmenu smeru otáčania ventilátorov približne každých 70 sekúnd. Tieto jednotky tiež disponujú filtrami proti nečistotám z vonkajšieho prostredia a chránia pred hlukom z ulice. Dvojica kyvadlových ventilátorov môže súčasne privádzať a odvádzať vzduch do dvoch prívodných priestorov, ak je medzi nimi vzduchové prepojenie.
Decentrálne vetranie pri modernizácii budov
Pri modernizácii starších budov je koncepcia vetrania nevyhnutná. Po modernizácii totiž budovy často dosahujú podobné energetické hodnoty ako nové, no bez adekvátneho vetrania dochádza k problémom s vlhkosťou a plesňami.
Decentrálne vetracie systémy sa v praxi osvedčili ako najvhodnejšie riešenie pre existujúce budovy. Rozsah modernizácie ovplyvňuje výber systému - pri základnej modernizácii môže byť vhodný aj centrálny systém, zatiaľ čo pri čiastočnej modernizácii sú často preferované decentralizované systémy.
V novostavbe je možné použiť oba typy systémov. Výber systému závisí od mnohých faktorov, vrátane typu budovy a požiadaviek užívateľov.
Technické aspekty a inštalácia
Decentrálne mechanické vetranie sa vyznačuje tým, že sa využíva priamo v miestnosti. Každá jednotlivá vetracia jednotka si vyžaduje vlastnú elektrickú prípojku (230 V alebo dátový kábel). Pri inštalácii do vonkajšej steny je potrebné zohľadniť typ budovy; pre novostavby existujú špeciálne stenové bloky.
Keďže sa vydýchaný vzduch hromadí v hornej časti miestnosti, odporúča sa umiestniť vetracie jednotky v tejto oblasti. Hoci sú jednotky tiché, citlivejšie osoby môžu vnímať hluk prúdenia vzduchu, najmä v spálňach.
Náročnosť plánovania decentralizovaného vetracieho systému je nižšia ako pri centrálnom systéme. Pre efektívnu a tichú prevádzku sú však nevyhnutné odborné znalosti dodávateľa, ktorý pomôže s dimenzovaním systému, optimálnym umiestnením vzduchových difúzorov a výberom vhodného typu jednotky.
Decentrálny systém vetrania prispieva k lepšej kvalite vzduchu a ochrane budov. Náklady naň sú zvyčajne nižšie ako pri centrálnom systéme, čo umožňuje lepšie rozplánovanie nákladov na obstaranie aj montáž.
Obnova bytových domov a vetranie
Pri obnove bytových domov je dôležité myslieť nielen na znižovanie energetickej náročnosti, ale aj na opatrenia vyplývajúce z zvoleného spôsobu obnovy. Zateplenie budov, výmena okien a dverí síce znižuje náklady na vykurovanie, no zároveň obmedzuje prirodzenú výmenu vzduchu.
V bytoch s kedysi netesnými oknami môže dôjsť k desaťnásobnému zníženiu prirodzeného vetrania. Dôsledkom je nadmerná kondenzácia vodnej pary na chladných povrchoch, čo môže viesť k vzniku plesní a mať negatívne dôsledky na zdravie.
Vysoká vlhkosť v nevetranom priestore ovplyvňuje aj pocit tepelnovlhkostnej pohody, vedie k pocitom dusna a sťažuje odparovanie potu. Nevetraný priestor tiež spôsobuje zvyšovanie koncentrácie oxidu uhličitého (CO₂) v dôsledku dýchania, čo vedie k únave, ospalosti a bolestiam hlavy.
Je nevyhnutné týmto problémom predchádzať včas, už pri obnove budovy.
Legislatíva a normy
Rôzne vyhlášky a technické normy definujú požiadavky na vnútorné prostredie budov a vetranie. Napríklad vyhláška MZ SR č. 124/2017 Z. z. a STN EN 16798-1: 2019 stanovujú, ako by sa mali bytové priestory vetrať a aké sú hygienické požiadavky na mikroklímu.
V technických správach projektovej dokumentácie sa často uvádza, že vetranie bude zabezpečené prirodzeným spôsobom, čo je však po zateplení budov nedostatočné.
V zimnom období okno predstavuje stratu tepelnej energie, zatiaľ čo v letnom období nezatienené okno spôsobuje prehrievanie interiéru. Mikroventilácia, ktorá je súčasťou nových okien, nie vždy postačuje na zabezpečenie dostatočného vetrania.
Pri bytových domoch po obnove sa nemožno spoliehať iba na prirodzené vetranie. Jediným technickým riešením je vybudovanie systému riadeného núteného vetrania.
Systémy riadeného vetrania
Systémy riadeného vetrania sa delia na centrálne a decentralizované. Inštalácia centrálnych systémov si často vyžaduje rozsiahle stavebné úpravy, najmä v starších budovách, a preto sú najvhodnejšie do novostavieb.
Decentrálne riadené systémy vetrania sú ideálne na energeticky účinnú renováciu existujúcich budov. Náklady na decentrálny systém sú nižšie ako pri centrálnom a možnosť inštalácie miestnosť po miestnosti umožňuje lepšie rozplánovanie nákladov.
Decentrálne vetranie s rekuperáciou tepla
Decentrálne riadené vetranie s rekuperáciou tepla ponúka vysokú úroveň energetickej účinnosti tým, že odoberá až 90 % energie z odvádzaného vzduchu a vracia ju späť do privádzaného vzduchu. Tým sa znižujú náklady na vykurovanie a chráni životné prostredie.
Ventilačné jednotky sú inštalované v pároch a pracujú v protismere. Reverzibilný ventilátor zabezpečuje nepretržité odsávanie vydýchaného vzduchu z miestnosti a prívod čerstvého vzduchu. Integrovaný výmenník tepla uchováva teplo z vydýchaného vzduchu a pri fáze prívodu vzduchu ho uvoľňuje späť do čerstvého vzduchu.
Hygrosenzibilné systémy vetrania
Špeciálne hygrosenzibilné materiály reagujú na relatívnu vlhkosť vzduchu a vytvárajú nútené vetranie. Hygrosenzibilné rozety detegujú vlhkosť a podľa jej úrovne otvárajú alebo zatvárajú vetrací otvor, čím regulujú prúdenie vonkajšieho vzduchu. Ak je v miestnosti viac osôb produkujúcich vlhkosť, prúdenie vzduchu sa zvyšuje; keď tam nikto nie je, prietok vzduchu je minimálny.
Tieto systémy môžu byť vybavené sieťkou proti hmyzu a ochranou pred hlukom a vetrom. Vlhkosť v interiéri vzniká pri bežných denných činnostiach. Ak sa prebytočná vlhkosť neodstráni, môže spôsobiť plesne a byť škodlivá pre zdravie.
Hygrosenzibilný materiál vo forme lišty sa dá ľahko namontovať do špeciálnych roziet v ráme okna alebo do roletového boxu či steny. O prívod čistého vzduchu sa stará špeciálny materiál, zatiaľ čo použitý vzduch opúšťa miestnosť štrbinami na interiérových dverách a je odvádzaný von cez sociálne zariadenie pomocou odsávacích ventilátorov.
Tieto nové zariadenia na decentralizované vetranie zabezpečujú dostatok čistého kyslíka, eliminujú vlhkosť, plesne, roztoče a alergény. Sú navrhnuté tak, aby produkovali minimálny hluk (okolo 15 dB).
Systém je mimoriadne jednoduchý na inštaláciu a údržbu a je cenovo dostupný, keďže hygrosenzibilný systém funguje automaticky a ventilátory nespotrebúvajú veľa elektriny. Nevýhodou je, že neponúka rekuperáciu tepla, a tak sa časť tepla stráca.
Výhody lokálnych rekuperačných jednotiek
Riadené vetranie so spätným získavaním tepla (rekuperácia) zabezpečuje hygienickú výmenu vzduchu, privádza čerstvý vzduch a odvádza nadmernú vlhkosť a pachy, čím znižuje riziko kondenzácie a vzniku plesní.
Zatiaľ čo centrálne rekuperačné systémy vyžadujú rozsiahle a nákladné potrubné rozvody, lokálne jednotky ponúkajú jednoduchšie a flexibilnejšie riešenie s minimálnymi stavebnými úpravami, čo ich robí ideálnou voľbou pre existujúce objekty a rekonštrukcie.
Jednoduchá inštalácia a princíp fungovania
Jednotky sa inštalujú priamo do obvodovej steny, čo umožňuje rýchlu montáž bez rozsiahlych stavebných zásahov. Lokálne rekuperačné jednotky pracujú na princípe reverzibilného ventilátora, ktorý v cykloch strieda odsávanie znehodnoteného vzduchu z interiéru a nasávanie čerstvého vzduchu z exteriéru.
V prvej fáze sa teplo z odpadného vzduchu akumuluje v keramickom výmenníku. V druhej fáze toto teplo predáva privedenému čerstvému vzduchu. Nové bezdrôtové štandardy umožňujú prepojenie jednotiek do siete pre komplexné riadenie.
Ovládanie môže byť zabezpečené prostredníctvom mobilnej aplikácie alebo základného nástenného ovládača. Vďaka decentrálnemu vetraniu je možné vetrať jednotlivé zóny nezávisle a presne podľa aktuálnych požiadaviek, s možnosťou aktivácie režimu nárazového vetrania (Boost) pri vysokej záťaži vlhkosti a zvýšenej spotrebe kyslíka.
