Vodné chladenie predstavuje špičkové riešenie pre odvod tepla z počítačových komponentov, pričom jeho chladiaci výkon sa diametrálne líši od tradičného chladenia vzduchom. Tento systém prináša oveľa lepší výkon, najmä pri pretaktovaní komponentov, kde nároky na odvod tepla výrazne rastú.
Princíp fungovania vodného chladenia

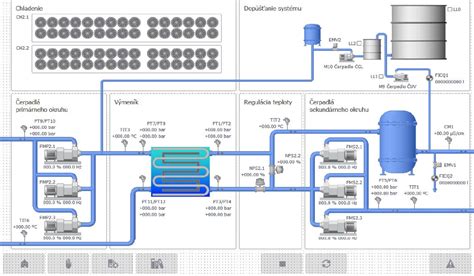

Základný popis práce vodného chladenia je nasledovný: vodné bloky odoberajú teplo z komponentov, ako sú procesor a ďalšie zdroje produkujúce teplo, a odovzdávajú ho cirkulujúcej vode. Následne vodná pumpa v okruhu ženie ohriatu vodu do radiátora, kde sa voda ochladí a putuje ďalej do expanznej nádoby. Tento cyklus sa neustále opakuje, čím sa zabezpečuje efektívne chladenie.
Okrem samostatných komponentov je na trhu možné zakúpiť aj riešenia typu "všetko v jednom", známe ako "all in one" (AIO) systémy alebo vodné sety.
Kľúčové komponenty vodného chladenia
Vodné bloky
Vodné bloky slúžia na odvod stratového tepla z komponentov. Pri ich výbere je dôležité dbať na materiálové zloženie. Všeobecne sa neodporúčajú bloky alebo radiátory vyrobené z hliníka, pokiaľ celý vodný okruh nie je výlučne z hliníka a neobsahuje žiadne medené súčasti. Medzi kvalitné bloky na CPU s dobrým pomerom cena/výkon patria napríklad EK Water Blocks EK-Supremacy MX s medenou základňou.
Špičkové bloky na CPU zahŕňajú modely ako Watercool Heatkiller IV, EK Water Blocks EK-Supremacy EVO, Aqua Computer Kryos XT HighFlow a Koolance CPU-380.
Bloky na grafickú kartu
Pri výbere blokov na grafickú kartu je potrebné rozhodnúť sa, či preferujete tzv. Full cover blok. Tento typ bloku chladí nielen samotné jadro grafickej karty, ale aj jej pamäte a napájacie regulátory. Full cover bloky sú síce pre grafickú kartu efektívnejšie, ale zároveň predstavujú drahšie riešenie a sú často kompatibilné len s jedným konkrétnym modelom grafických kariet.
Fitinky a závity
V Európe existujú dve hlavné normy pre fitinky a závity. Väčšina kvalitných výrobcov používa štandardné 1/4" závity, ktoré minimálne obmedzujú prietok vody v okruhu. Existujú aj menšie 1/8" závity, ktoré používajú predovšetkým ázijskí výrobcovia. Pre spoľahlivé pripojenie je vhodné použiť typ s prevlečnou maticou.
Hadice
Výber správnych hadíc je dôležitý krok pri budovaní vodného okruhu. Hadice sa vyrábajú v rôznych veľkostiach, pričom prvé číslo udáva vonkajší priemer hadice a druhé číslo vnútorný priemer. Najlacnejšou možnosťou sú klasické PVC hadice, ktoré sú však tvrdšie a sťažujú formovanie oblúkov v skrini počítača. Investícia do kvalitnejších hadíc, ako sú Tygon, sa oplatí, pretože sa ľahšie tvarujú a zlomia sa len v extrémnych prípadoch. Nevýhodou Tygon hadíc je ich vyššia cena a postupné strácanie priezračnosti.
Medzi najlepšie hadice patria modely od výrobcu Primochill (Primochill Advanced) a kvalitné EPDM hadice EK Water Blocks EK-Tube ZMT.
Vodné pumpy (čerpadlá)
Na trhu existuje množstvo čerpadiel od rôznych výrobcov, ktoré sa líšia výkonom a cenou. Medzi užívateľmi sú obľúbené najmä čerpadlá značky Laing. Tieto pumpy sa vyznačujú malými rozmermi, prevádzkou na 12V, vysokou výtlačnou výškou, skvelým prietokom a odolnosťou.
- Laing DDC pumpy sa odporúča kombinovať s alternatívnymi TOPmi (plexisklovými alebo acetalovými), ktoré zlepšujú ich prevádzkové vlastnosti a znižujú hlučnosť. V prípade Laing DDC Plus pumpy (18W verzia) je vhodné chladiť jej telo špeciálnym kovovým obalom.
- Laing D5 pumpy patria medzi najkvalitnejšie s nízkou poruchovosťou, vynikajúcim výkonom a možnosťou plynulej regulácie. Na rozdiel od DDC verzií netrpia prehrievaním elektroniky. Pri kúpe Laing D5 pumpy je nutné zakúpiť aj TOP, bez ktorého pumpa nefunguje.
Expanzné nádoby
Expanzné nádoby sa predávajú v rôznych prevedeniach, najčastejšie ako klasické valcové typy. Populárne sú aj nádoby určené pre 5,25" pozície v počítačovej skrini. Existujú aj menšie mikro expanzné nádoby pre špeciálne projekty. Obľúbenou značkou sú expanzné nádoby EK Water Blocks EK-RES, dostupné vo veľkostiach 100, 150, 250 a 400 mm. Menšie nádoby sú vhodné pre okruhy so slabším čerpadlom, zatiaľ čo pre silnejšie čerpadlá sa odporúča dlhšia nádoba pre príjemnejšie zavodňovanie. Veľkosť 250 mm je univerzálna a vhodná pre všetky pumpy.
Radiátory
Radiátory sú kľúčovou súčasťou systému pre odvod tepla. Rozlišujeme dva hlavné typy:
- Pasívne radiátory: Teplo sa odvádza samovoľným prúdením vzduchu. Tieto výmenníky tepla bývajú veľké a ťažké, a hoci nedosahujú extrémne nízke teploty, sú ideálne pre tichý chod systému. Niektoré moderné modely umožňujú inštaláciu ventilátorov pre zvýšenie efektivity.
- Aktívne radiátory: Používajú sa ventilátory, najčastejšie s rozmermi 120x120 mm alebo 140x140 mm. Tieto ventilátory pri relatívne nízkych otáčkach produkujú dostatočné množstvo vzduchu na prefúknutie lamiel radiátora. Na trhu sú dostupné radiátory pre jeden až deväť ventilátorov, pričom najbežnejšie sú tie pre jeden až tri ventilátory. Vlastnenie výkonného čerpadla umožňuje zapojenie viacerých radiátorov pre znásobenie chladiaceho výkonu.
Lamely radiátorov sú vyrábané z ocele, hliníka alebo medi. Medzi ideálne radiátory patria produkty firmy Alphacool s označeniami ST30, XT45 a UT60, ktoré sa líšia hrúbkou a sú dostupné pre rôzne veľkosti ventilátorov.
Chladiaca kvapalina
Súčasťou vodného okruhu je aj samotná kvapalina. Odporúča sa používať vopred namiešané náplne, ktoré obsahujú filtrovanú alebo destilovanú vodu spolu s inhibítormi na ochranu okruhu pred riasami a koróziou. Tieto náplne sú dostupné v objemoch od 1L do 5L a existujú v rôznych prevedeniach - transparentné, farebné, nepriehľadné pastelové a špeciálne typy pre prezentačné systémy. Do niektorých náplní je možné pridať farebné zložky pre dosiahnutie požadovaného odtieňa.
Údržba a prevádzka vodného okruhu
Vodný okruh je potrebné pravidelne zavodniť, odvzdušniť a dopĺňať chladiacu kvapalinu. V závislosti od typu okruhu sa odporúča dolievať kvapalinu približne raz za štvrť roka a celkovo ju vymeniť raz za rok až dva.
Počiatočná investícia do kvalitného vodného chladenia je síce vyššia, ale odmení sa neporovnateľným tichom a obrovským chladiacim potenciálom v porovnaní so vzduchovým chladením.
Problémy a diagnostika vodnej pumpy (v kontexte automobilov)
Hoci primárna téma článku sa týka vodného chladenia v počítačoch, časť poskytnutého textu sa venuje aj problematike vodných púmp v automobiloch. Tieto informácie sú zahrnuté pre komplexnosť a možnú súvislosť s mechanickými princípmi.
Význam a funkcia vodnej pumpy v aute
Vodná pumpa, nazývaná aj vodné čerpadlo, je kľúčovou súčasťou chladiaceho systému automobilu. Zabezpečuje cirkuláciu chladiacej kvapaliny (nemrznúcej zmesi) v celom chladiacom okruhu, čím zabraňuje prehrievaniu motora. Pumpa poháňa pracovnú kvapalinu k zohriatým častiam motora, odoberá teplo a odvádza ho do okolia. Hriadeľ pumpy je poháňaný remeňom alebo reťazou.
Typy vodných púmp v automobiloch
- Mechanická vodná pumpa: Najbežnejší typ, poháňaný remeňom priamo od motora. Funguje nepretržite, kým je motor v prevádzke.
- Elektrická vodná pumpa: Poháňaná elektromotorom a riadená elektronicky. Je efektívnejšia, pretože môže pracovať nezávisle od otáčok motora a jej funkcia je regulovaná.
- Vysokotlaková vodná pumpa: Používa sa pri vyšších nárokoch na tlak chladiacej kvapaliny, napríklad v športových alebo vysokovýkonných autách.
- Pumpa s variabilným prietokom: Dokáže meniť prietok chladiacej kvapaliny podľa aktuálnej potreby.

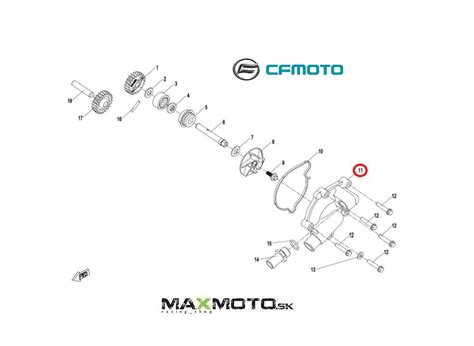

Konštrukcia vodnej pumpy
Vodná pumpa sa štandardne skladá z:
- Puzdro/telo: Zvyčajne vyrobené z ľahkého a odolného hliníka.
- Vrtuľa a obežné koleso: Zaisťujú prietok chladiva.
- Dynamické tesnenie: Zabraňuje úniku kvapaliny a chráni ložisko.
- Hriadeľ: Zabezpečuje nízke trenie pri vysokom zaťažení.
- Remenica: Otáča vrtuľou pumpy.
- Tesnenia tela a o-krúžky: Zabezpečujú statické tesnenie.
Príznaky poškodenia vodnej pumpy v aute
Nesprávna funkcia vodnej pumpy môže viesť k vážnym problémom s motorom. Medzi najčastejšie príznaky patria:
- Prehrievanie motora: Kontrolka prehrievania na prístrojovej doske signalizuje nedostatočnú cirkuláciu chladiva.
- Zápach chladiacej kvapaliny v interiéri: Môže signalizovať únik kvapaliny z poškodenej pumpy.
- Hluk z motora: Hlboké škrípanie môže poukazovať na poškodené ložisko vodnej pumpy.
- Kaluž pod prednou časťou auta: Únik chladiacej kvapaliny signalizuje poškodenie chladiaceho systému alebo pumpy.
- Para vychádzajúca z motora: Naznačuje, že chladiaca kvapalina necirkuluje správne.

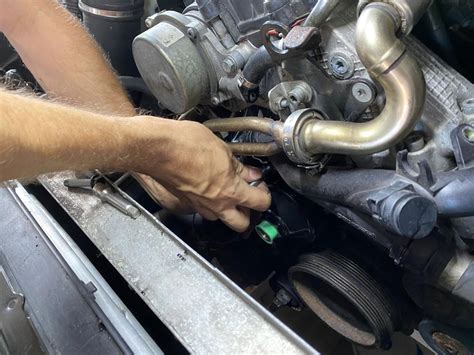

Kontrola funkčnosti vodnej pumpy v aute
Pri kontrole funkčnosti vodnej pumpy je potrebné:
- Naštartovať motor a nechať ho zohriať na prevádzkovú teplotu.
- Počúvať neobvyklé zvuky z pod kapoty, ktoré môžu indikovať problém s pumpou.
- Skontrolovať, či sa motor nadmerne nezohrieva a či kvapalina správne prúdi systémom.
- Prezrieť hadice chladiaceho systému, spoje a tesnenia na známky poškodenia alebo úniku kvapaliny.
- Skontrolovať stav remeňa alebo reťaze pohonu pumpy.
Pri výmene vodnej pumpy sa odporúča vymeniť aj remeň a kladky pre zabezpečenie hladkého chladenia.
Poškodenia súvisiace s funkciou vodnej pumpy
- Uvoľnenie remenice: Môže spôsobiť vibrácie a narušiť otáčanie obežného kolesa.
- Uvoľnenie kladky: Znak dosluhujúceho ložiska vodnej pumpy.
- Nefunkčný termostat: Ovplyvňuje prúdenie chladiacej kvapaliny a môže viesť k nesprávnej teplote motora.
- Poškodená vyrovnávacia nádržka: Únik chladiva vedie k jeho nedostatku v systéme.
- Použitie nesprávnej chladiacej kvapaliny: Môže negatívne ovplyvniť tesnenie pumpy a spôsobiť koróziu.
Správne namiešanie chladiacej kvapaliny
Chladiaca kvapalina je zmes nemrznúcej zmesi a destilovanej vody. Odporúčané pomery riedenia sú:
- 50:50: Najbežnejší pomer, vhodný pre mierne podnebie (bod tuhnutia cca -37 °C).
- 60:40: Pre extrémnejšie podmienky s teplotami pod bodom mrazu (bod tuhnutia cca -54 °C).
- 70:30: Pre silné mrazy (bod tuhnutia cca -62 °C).
Pri miešaní je dôležité dodržiavať pravidlo pridávania zmesi do destilovanej vody a vykonávať proces v bezprašnom prostredí.
