Plynové kotly Protherm sú u spotrebiteľov obľúbené pre svoju spoľahlivosť, európsku kvalitu a rozumnú cenu. Značka Protherm je nemecká značka pod záštitou Vaillant Group a vyrába kotly v Skalici už od roku 2001. Vyrábajú kotly zamerané na ohrev vody, ktoré sa montujú za pomoci elektronických pracovných postupov, čím sa znižuje riziko pochybenia. Moderné kotly sú inteligentné zariadenia s vlastnou elektronikou a diagnostikou, ktorá neustále sleduje tlak, teplotu vody, množstvo plynu či správne spaľovanie. Ak niektorý z týchto parametrov nefunguje tak, ako má, kotol to okamžite rozpozná a zobrazí chybový kód.

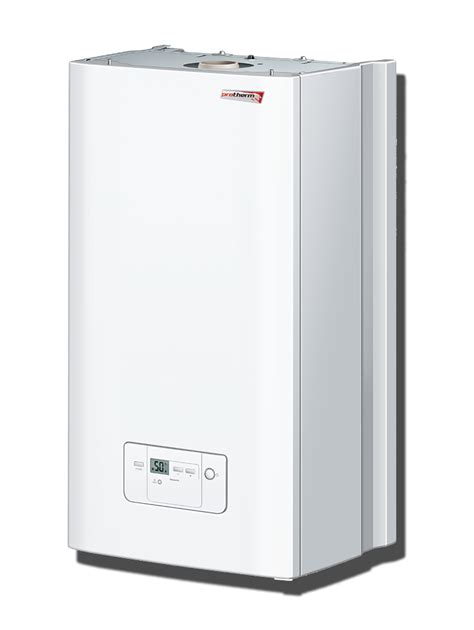

Modely kotlov Protherm
Medzi podlahovými zariadeniami je známa séria Bear a medzi nástennými je za najuniverzálnejšiu líniu považovaný Cheetah. Modely s písmenovým označením MOV sú vybavené otvorenou spaľovacou komorou a MTV sú vybavené uzavretou spaľovacou komorou.
- Bear (Medved): Stojanový plynový kotol Proterm Medved má jednoduchý dizajn. V ponuke sú modely, ktoré zabezpečujú len vykurovanie, aj modely, ktoré vyrábajú teplú vodu.
- Cheetah (Gepard): Univerzálna nástenná línia.
- Panther (Panter): Rôzne konfigurácie vrátane jednookruhových s pripojeným zásobníkom.
- Jaguar (Jaguár): Model 24 JTV.
- Grizzly: Kotly s vlastnými špecifikami.
- Volk: Model 16 KSO.
- Leopard: Model 24.
Prevádzkové režimy a nastavenia
Základné prevádzkové režimy
- Vykurovanie: Stlačte raz tlačidlo MODE a na displeji sa zobrazí symbol „radiátor“ s aktuálnou hodnotou tlaku vo vykurovacom systéme. V tomto režime jednotka pracuje len na výrobu kúrenia, pričom TÚV je vypnutá.
- Leto: Aktivuje sa dvojitým stlačením MODE. Na displeji sa zobrazí tlak vo vykurovacom systéme spolu so symbolom „kohútik s kvapkou vody“. V tomto režime kotol funguje len na dodávku teplej vody.
- Dovolenka: Trikrát stlačte tlačidlo MODE a na obrazovke s údajom o tlaku sa zobrazí symbol OFF.
Nastavenie teploty
Teplota TÚV (Teplá Úžitková Voda) sa reguluje nasledovne: po stlačení tlačidla „+“ alebo „-“ začne blikať symbol „kohútik s kvapkou vody“ a „ºC“. Požadovaná hodnota teploty sa nastavuje v rozsahu od 38ºC do 60ºC. Pre modely Bear (Medved) sa teplota TÚV nastavuje inak: stlačte tlačidlo MODE, kontrolka v ľavom hornom rohu začne blikať a vpravo dole sa rozsvieti ďalšia dióda. Pomocou tlačidla s obrázkom dvoch šípok smerujúcich nahor nastavte požadovanú teplotu v kotle v rozsahu 40-70ºC. Potvrďte zvolenú teplotu stlačením tlačidla MODE.
Teplota vykurovania sa nastavuje aj pomocou tlačidiel „+“ a „-“. Po stlačení jedného z nich kliknite na tlačidlo MODE, zobrazí sa blikajúci symbol „radiátor“ a „ºC“. Pre modely Bear (Medved) sa teplota nosiča tepla (vykurovacej vody) nastavuje v režime nastavenia teploty ohrevu, keď kontrolka bliká v ľavom hornom rohu. Pomocou tlačidla s dvomi šípkami smerujúcimi nahor nastavte požadovanú teplotu nosiča tepla v rozsahu 45-85 ºC. Zoznam teplôt obsahuje parameter "-".
Dôležité technické aspekty a údržba
Inštalácia a kvalita vzduchu
Kotol je inštalovaný v miestnosti chránenej pred mrazom v blízkosti komína. Spaľovací vzduch privádzaný do zariadenia musí byť technicky zbavený chemikálií, ktoré môžu obsahovať napríklad fluór, chlór alebo síru. Spreje, farby, rozpúšťadlá, čistiace prostriedky a lepidlá obsahujú látky, ktoré môžu spôsobiť koróziu pri prevádzke spotrebiča za nepriaznivých podmienok, vrátane komínového systému.
Odvod spalín a ventilátorový nadstavec
Zariadenie umožňuje prevádzkovať liatinové kotly v prípadoch, keď nie je možné použiť bežný odvod spalín do komína. Nadstavec sa pripája na výstup kotla na pripojenie komína. Pri použití nadstavca ventilátora PROTHERM PT 20 (30, 40, 50) je potrebné pred spustením kotla premostiť svorky spalinového termostatu. V tomto režime prevádzky funguje ako bezpečnostný prvok vzduchový manostat, ktorý je súčasťou dodávky komínového nadstavca PT 20 (30-50).
Sledovanie tlaku vody a plnenie systému
Odchýlku od počiatočného tlaku vody vo vykurovacom systéme je vhodné sledovať pomocou manometra na ovládacom paneli kotla pomocou červenej šípky. Pri plnení vstavaného bojlera TÚV je potrebné otvoriť prívod studenej vody do kotla a výstupné potrubie TÚV z kotla. Pred kotlom (tzn. spätné vedenie vykurovacieho systému) sa odporúča inštalovať vaňu na škvaru z vykurovacieho systému.
Termostaty a regulácia
Prevádzka plynového kotla Protherm Cheetah bez termostatov nie je príliš ekonomická. Po pripojení k plynovému kotlu Proterm termostatom je možné nastaviť požadovanú teplotu vykurovania. Musí byť taký, aby ho jednotka mohla podporovať bez ohľadu na vonkajšiu teplotu. Jednotka Proterm s regulátorom zapnutia/vypnutia dokáže udržiavať nastavenú teplotu ohrevu. Najmodernejšia a najpresnejšia je ekvitermná regulácia, ktorú vykonáva termostat so snímačom vonkajšej teploty.
Nastavenie plynového ventilu
Plynový ventil sa konfiguruje cez servisné menu. Pripojí sa manometer a nastaví sa maximálny a minimálny tlak plynu. Počas prevádzky kotla stúpa teplota chladiacej kvapaliny a zariadenie pomocou plynového ventilu znižuje tlak plynu na horáku (elektromagnetický ventil alebo krokový motor) - plameň je modulovaný. Znižuje sa do určitých limitov. Ak tieto limity nestačia, chladiaca kvapalina sa prehrieva a jednotka sa vypne v dôsledku prehriatia. Potom sa ochladí a znova sa zapne, začne taktovať. Záver: je potrebné nastaviť minimálny tlak plynu.
Spoľahlivosť nového kondenzačného kotla Protherm
Ak potrebujete znížiť tlak na stojacom plynovom kotli Protherm 30 KLOM, regulátor musí upravovať tlak paliva dodávaného do kotla. Ak je príliš nízka, horák sa nezačne zapaľovať, ak je zvýšený, môžete si všimnúť oddelenie horáka od knôtu a horák zhasne ihneď po zapálení. Pre korekčné operácie kotol značne predhrejte, úplne otvorte odvod spalín, hlavný horák otočte na maximum (plameň sa zmení na modro-žltý), zatvorte sací ventil plynového paliva (čím sa preruší žltý oheň). Potom skontrolujte prevádzku kotla v rôznych režimoch.

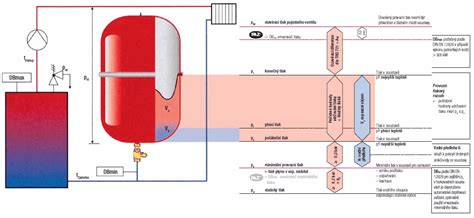

Testovanie a nastavenie expanznej nádrže
Pre otestovanie a nastavenie expanznej nádrže nie je potrebné odstraňovať vykurovacie médium z vykurovacieho okruhu. Prístroj vypnite, potom odpojte vsuvku umiestnenú na expanznej nádrži. Ak voda začne tiecť, expandér je potrebné vymeniť. Po prúdení vzduchu sa uzatvárací ventil zatvorí a otvorí sa vypúšťací ventil, pomocou ktorého sa chladiaca kvapalina vypustí z jednotky. Keď voda prestane tiecť, na vsuvku sa pripojí čerpadlo s manometrom a napumpuje sa tlak uvedený v návode. Operáciu vykonajte dva až trikrát, pretože počas čerpania sa pravidelne vyleje trochu tekutiny, v dôsledku čoho klesá tlak. Je potrebné pumpovať, kým sa nezastaví pokles tlaku a únik vody. Potom otočte uzáver, zapnite kohútiky a naplňte systém chladiacou kvapalinou.
Čistenie kotla
Niekedy môže prístroj praskať, hrkotať a praskať, najčastejšie po vypnutí hlavného plynového horáka. Dôležitým dôvodom tejto poruchy je nerovnomerné zahrievanie plôch výmenníka tepla v dôsledku upchávania alebo vápenatých usadenín. V takom prípade je naliehavo potrebné vyčistiť kotol.
Riešenie bežných problémov a chybových hlásení Protherm
Všeobecné tipy k chybám
Chybové hlásenie na kotli nie je dôvod na paniku, ale ani na experimentovanie. Každý kód má svoj význam a väčšina z nich vzniká ako preventívna ochrana zariadenia. Nie všetky chybové hlásenia znamenajú vážnu poruchu. Mnohé z nich upozorňujú na bežné prevádzkové stavy - napríklad nízky tlak vody v systéme, nedostatok plynu alebo dočasné zablokovanie horáka po výpadku elektriny. Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika.
Ak kotol hlási problém s plameňom, ventilátorom, čidlom spalín, elektronikou alebo únikom spalín, ide o poruchy, ktoré môžu byť nebezpečné alebo poškodiť zariadenie.
Špecifické chybové kódy a riešenia
- F0: Strata tlaku vykurovacej vody. Kotol je automaticky odstavený z prevádzky, ak tlak klesne pod 0,6 baru.
Riešenie: Doplňte tlak vykurovacej vody v rozmedzí 1-2 bary, následne kotol svoju činnosť sám obnoví. Problém môže byť aj v odvetrávaní vykurovacieho systému alebo zlyhaní teplotných snímačov, ktoré vysielajú chybný signál.
- F1: Prerušený snímač vratného potrubia / Chyba zapaľovania. U starších verzií kotlov sa F1 môže rovnať F28 (strata plameňa). Pre model Panther 17. série môže signalizovať problém so silným ťahom v komíne.
Riešenie: Skontrolujte snímač, či je správne zapojený alebo či nemá poruchu. Ak je zapojený správne a nefunguje, je možné, že je snímač poškodený. Ak je problém s ťahom komína (viac ako 3-5 Pa), plameň zapaľovacieho horáka sa ohne a elektróda na ovládanie plameňa je na okraji zapaľovacieho plameňa. Pri rozkmitaní plameňa sa vyšle falošný signál o zhasnutí a zapaľovacia jednotka uzavrie prívod plynu a spustí opätovné zapálenie. To sa koriguje korekciou polohy elektródy na reguláciu plameňa, jej hrot je mierne ohnutý nahor.
- F3: Zvýšenie teploty vykurovacej vody / Prehriatie kotla. Prekročenie maximálnej teploty vykurovacej vody 95°C. U starších verzií kotlov F3 = F20.
Riešenie: Vypnite a zapnite kotol, jeho činnosť sa obnoví po vychladnutí vody. Problém môže byť aj v pripojení s elektronikou zásobníka (skontrolujte, či je správne zapojený). Ak nepomôže resetovanie, problém môže byť v zanesení čerpadla alebo filtra. Ak sa hlásenie opakuje, zavolajte servis, môže byť upchatý filter.
- F4: Snímač teploty teplej vody je prerušený. Kotol je odstavený z bežnej prevádzky, ohrev zásobníka teplej vody sa vypne, kúrenie by nemalo byť ovplyvnené.
Riešenie: Skontrolujte odpor snímača a prívodné káble vedúce z riadiacej dosky do snímača. Ak je všetko na mieste, je potrebné zavolať technika.
- F5: Porucha vonkajšieho čidla. Pravdepodobne došlo k skratu alebo k vypojeniu vonkajšieho čidla.
Riešenie: Skontrolujte správne pripojenie vonkajšieho čidla. Porucha taktiež signalizuje, ak ste zvolili spôsob riadenia kotla podľa vonkajšej teploty a vonkajšie čidlo nevlastníte. V tomto prípade prestavte riadenie kotla.
- F6: Prerušenie vnútorného čidla / Porucha interného snímača spalín. Môže to byť spôsobené chybným snímačom, nesprávnym elektrickým pripojením alebo chybným káblom.
Riešenie: Skontrolujte pripojenie senzoru alebo snímača a jeho nastavenia. Pri tejto poruche je najlepšie zavolať servis, čidlo môže byť poškodené a bude potrebná výmena.
- F7: Porucha riadiacej dosky. Tento kód označuje poruchu spojenia medzi displejom a doskou.
Riešenie: Skúste reštartovať prístroj. Preverte obvod dosky a displeja, či nie je prerušený alebo skratovaný. Skontrolujte, či fáza nie je obrátená s nulou (vymeňte zástrčku).
- F10: Skrat snímača vykurovacej vody na výstupe.
Riešenie: Skontrolujte snímač, či je správne zapojený alebo či nie je poškodený kábel. Ak ste nič nezistili, zavolajte servis, je možné, že snímač je poškodený a bude ho treba vymeniť.
- F22: Nedostatočné množstvo vody. V systéme vykurovacej vody je nedostatočné množstvo vody. Kotol sa automaticky odstaví z prevádzky.
Riešenie: Je potrebné okruh vykurovanej vody doplniť správnym množstvom a resetovať kotol. Najvhodnejšie je zavolať servisného technika, ktorý to spraví správne.
- F28: Strata plameňa / Neúspešný prvý pokus o zapálenie. Došlo k strate plameňa vplyvom prerušenia dodávky plynu do kotla. V starších verziách sa môže rovnať F1.
Riešenie: Vypnite a po chvíľke znova zapnite kotol hlavným vypínačom (RESET).
- F29: Ventil je zaseknutý.
Riešenie: Vyžaduje sa nastavenie plynového ventilu. Môže tiež súvisieť s nepretržitým horením horáka.
- F62: Plynový ventil je zatvorený. Tieto modely vykurovania môžu mať zaseknutý plynový ventil.
Riešenie: Je možné, že ventil funguje správne, ale je nesprávne nainštalovaný, alebo mu niečo bráni v normálnej práci a neumožňuje včas vypnúť plyn. S najväčšou pravdepodobnosťou musíte namazať plynový ventil, aby sa počas prevádzky neprilepil a už nespôsoboval túto poruchu.
- F75: Nízky tlak kvapaliny vo vykurovacom okruhu. Chyba F75 sa objaví po 5-násobnom spustení čerpadla, keď sa nezistí zvýšenie tlaku o viac ako 50 mbar. Táto situácia zvyčajne nastáva, keď je tlak kvapaliny vo vykurovacom okruhu nízky.
Riešenie: Prvým krokom je kontrola tesnosti systému. Ak je všetko v poriadku, potom je s najväčšou pravdepodobnosťou na vine chybný snímač alebo tlakový spínač. Tlak sa drží normálne, nedochádza k úniku.
- F83: V systéme nie je žiadne vykurovacie médium / Zlyhanie snímačov teploty. Znamená, že v systéme nie je žiadne vykurovacie médium, pretože jeho teplota sa pri bežiacom horáku nezvyšuje, alebo tlak klesne pod 0,3 baru.
Riešenie: Jedným z dôvodov je odvetrávanie vykurovacieho systému. Je tiež možné, že zlyhajú teplotné snímače, ktoré vysielajú chybný signál na dosku.
Ostatné problémy
- Hluk kotla (bzučanie, kliknutie, hrkotanie): Ak kotol začne bzučať a dôkladne sa zahrievať, pričom spätný ventil uniká, je potrebné skontrolovať expanznú nádrž. Hluk môže spôsobovať aj zanesený výmenník tepla, nenamazané ložisko ventilátora, obehové čerpadlo pri zvýšenom tlaku, klimatizované potrubie alebo zle inštalované uzatváracie ventily. Ak zvýšenie hluku súvisí s prevádzkou horáka, je to pravdepodobne spôsobené chybným plynovým ventilom alebo obtokom.
Riešenie: Skontrolujte expanznú nádrž, cirkuláciu chladiacej kvapaliny, plynový ventil, vyčistite výmenník tepla, namažte ložiská ventilátora, skontrolujte obehové čerpadlo a potrubie.
- Problém so spustením / Nespustenie kotla (napr. Bear 60 PLO): Ak zariadenie plynového horáka je v prevádzkovom režime, ak podržíte tlačidlo napájania, ale zariadenie zhasne, ak sa uvoľní iba kľúč. Alebo sa hlavný horák nemôže zapáliť, ale na zapaľovacom zariadení je oheň.
Riešenie: Problém je s najväčšou pravdepodobnosťou v poruche termočlánku alebo v plynovom ventile. Prípadne zásobovacie potrubie. Tlak plynu môže byť nízky alebo napätie riadiacej dosky je veľmi nízke. Je zrejme chybná zapaľovacia jednotka. Odporúča sa skontrolovať zariadenie a vyčistiť blok zapaľovania.
- Dymiaci plameň a sadze: Ak plameň začal výrazne dymiť a zariadenie plynového horáka neustále horí, nezhasne, a na častiach jednotky je veľa sadzí. Teplota nad nastavenú teplotu nemôže stúpnuť.
Riešenie: S najväčšou pravdepodobnosťou sa znížil prietok vzduchu (nedostatok ťahu). Je nevyhnutné vykonať údržbu - demontovať blok plynového horáka, vyčistiť a umyť horák a trysky.
- Zhasínanie zapaľovača pri vetre (Grizzly): Ak zapaľovač zhasne, akonáhle vietor zafúkne na zapaľovač.
Riešenie: Keď hlavný horák začne pracovať, to spôsobí zníženie dodávky plynu do zapaľovacieho zariadenia, čo znamená, že sa automatizačná jednotka spustí. Musíte pridať prietok paliva do zapaľovača. K tomu môže dôjsť prerušovane v dôsledku nízkeho tlaku vo vykurovacom systéme. Chýbať môže aj ťah komína, ak je navrhnutý s chybami.
- Problém s automatickým reštartom po odstávke plynu (Cheetah): Ak sa kotol po opätovnom zapnutí plynu nespustí automaticky.
Riešenie: K reštartu zvyčajne dôjde automaticky po výpadku napájania. V prípade dočasného nedostatku plynu sa spustí plynový ventil, pretože zariadenie nevidí plameň a považuje tlak plynu za nedostatočný. Pozrite si návod, ako nastaviť plynový ventil, mal by vám povedať, čo robiť, aby sa jednotka sama reštartovala. Plynový ventil môže byť chybný alebo nefunguje správne. Kotol má na paneli tlačidlo reset (ktoré horí, keď nie je plameň) a havarijný termostat (tlačidlo v priehlbine pod vekom). Skúste to stlačiť - vytiahne dosku z nehody.
Slovník pojmov
- eBus regulátory: Využívajú obojsmernú komunikáciu s kotlom, pri ktorej dochádza k neustálej výmene a porovnávaniu dát. Vďaka tomu je výkon kotla plynulo prispôsobovaný požiadavkám regulátora, čím nedochádza k zbytočnému kolísaniu teploty a znižujú sa prevádzkové náklady.
- Ekvitermická regulácia: Teplota vykurovacej vody sa automaticky mení v závislosti od teploty vonkajšieho prostredia. Systém pracuje pružnejšie a v predstihu reaguje na zmeny teploty vonku.
- Kondenzačný: Moderný typ kotla, ktorý využíva teplo získané aj z kondenzácie vodných pár v spalinách. Má vyšší stupeň využitia a v spalinách menšie množstvo znečisťujúcich látok.
- Kotol: Zariadenie určené na ohrev vykurovacej vody. Môže mať zabudovaný ohrev teplej vody (prietokový spôsob, v zásobníku). Podľa paliva sa delia na plynové, elektrické, na vykurovací olej a tuhé palivo.
- SKKT (Systém Kontroly Komínového Ťahu): Je založený na sledovaní teploty spalín odchádzajúcich z kotla. Pri nahromadení spalín (nedostatočný odvod) sa aktivuje ochrana a kotol sa vypne uzavretím prívodu plynu.
- ISODYN 2: Patentovaná technológia použitá pri kondenzačných kotloch Tiger Condens, ktorá umožňuje v dvoch 21-litrových zásobníkoch (spolu 42l) poskytnúť dostatočné množstvo teplej vody pre 4-člennú rodinu.
- TV (Teplá voda): Ohriata voda určená na umývanie, kúpanie, sprchovanie a ostatné použitie v domácnosti.
- Tepelné čerpadlo: Moderné vykurovacie zariadenie, ktoré na vykurovanie a prípravu teplej vody využíva teplo z prostredia (zem/voda, voda/voda, vzduch/voda).
- Vykurovacia voda: Voda zohriata v kotle a cirkulujúca vo vykurovacom systéme.
