Termistor je špeciálny typ nelineárneho odporového prvku, ktorý mení svoj fyzický odpor pri vystavení zmene teploty. Jeho použitie je primárne určené na meranie teploty a nachádza sa v rôznych zariadeniach, ako sú termostaty, klimatizačné jednotky, vodné ohrievače a mnoho ďalších. Pre dosiahnutie čo najvyššej presnosti je potrebné, aby termistor meral s čo najmenšou chybou, čo sa dá dosiahnuť jeho kalibráciou.
Čo je to kalibrácia termistorov a teplomerov?
Kalibrácia je proces stanovenia presnej vzťahovej závislosti medzi výstupnými hodnotami snímača a skutočnou teplotou. Vykonáva sa tak, že sa senzor vystavuje rôznym známym teplotám a zaznamenávajú sa jeho výstupné hodnoty. Na základe týchto meraní sa vypočítajú korekčné faktory.
Ak nie je termistor správne kalibrovaný, môže to viesť k chybnému meraniu teploty, čo má v priemyselných aplikáciách (napr. v parných kotloch) vážne následky. Nekalibrovaný senzor navyše ovplyvňuje presnosť a efektivitu zariadení, čo vedie k neefektívnemu využitiu zdrojov.
Typy termistorov: NTC vs. PTC
Existuje niekoľko typov termistorov, ktoré sa líšia podľa materiálu a tvaru:

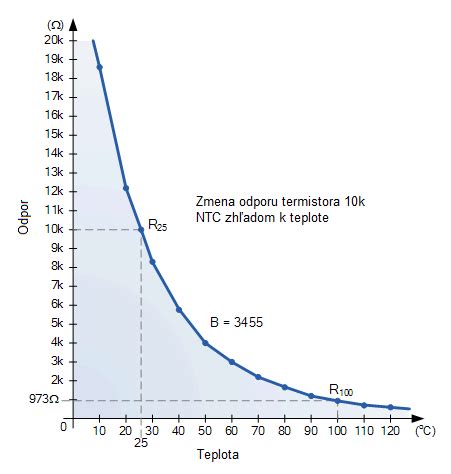

- NTC (Negative Temperature Coefficient): Odpor termistora klesá s rastúcou teplotou.
- PTC (Positive Temperature Coefficient): Odpor termistora stúpa s rastúcou teplotou.
Teplotná závislosť odporu je charakterizovaná teplotným koeficientom odporu (TCR). Vzťah medzi teplotou a odporom je väčšinou exponenciálny, čo znamená, že malé zmeny teploty majú veľký vplyv na zmenu odporu.
Metódy kalibrácie
Existuje viacero spôsobov, ako zabezpečiť presnosť merania v závislosti od technickej náročnosti a typu zariadenia:
| Metóda | Popis |
|---|---|
| Priama kalibrácia | Umiestnenie senzora do presne riadenej teplotnej komory. |
| Referenčná metóda | Porovnanie hodnoty s druhým, presne známym termistorom v rovnakom prostredí. |
| Polynómová aproximácia | Tvorba matematického modelu na základe meraní pri rôznych teplotách. |
Špecifické postupy merania
- Postup bodu tuhnutia vody: Vhodné pre rozsah 0 °C až 100 °C. Meria sa pri 0 °C a následne v krokoch po 5 °C až do 100 °C.
- Steady-state meranie: Využíva sa pre širší rozsah teplôt, kde sa senzor vystaví stabilnej teplote až do ustálenia hodnoty.
- Použitie kalibrátora: Zariadenie (napr. kalibrátor suchých jamiek) udržiava stabilnú teplotu, s ktorou sa porovnáva čítanie teplomera.
Faktory ovplyvňujúce chybu merania
Pri kalibrácii a samotnom meraní je potrebné brať do úvahy faktory, ktoré znižujú presnosť:
- Nedostatočná kalibrácia: Základný zdroj chyby pri nesprávnom nastavení.
- Self-heating efekt: Prechod prúdu termistorom spôsobuje jeho vlastný ohrev, čo skresľuje výsledky.
- Vonkajšie podmienky: Priame slnečné svetlo, vplyv klimatizácie alebo vysoká vlhkosť môžu ovplyvniť prenos tepla.
Praktické nastavenie na termostate
Ak sa vyskytne nezrovnalosť medzi meranou a reálnou teplotou, moderné termostaty umožňujú kalibráciu cez menu:
- Zaznamenajte odchýlku v požadovanom rozsahu teplôt.
- Vstúpte do nastavení (zvyčajne podržaním tlačidla SET).
- Zvoľte funkciu CA (Calibration).
- Pomocou šípok nastavte hodnotu posunu (kladnú alebo zápornú), aby sa displej zhodoval s realitou.
Ako naprogramovať termostat Honeywell
Pre zabezpečenie dlhodobej presnosti sa odporúča kalibrovať teplomery pravidelne, ideálne raz za šesť až dvanásť mesiacov, v závislosti od frekvencie používania a náročnosti prevádzkových podmienok.
