Výmenník tepla plynového kotla je kľúčovým komponentom zodpovedným za efektívny prenos tepla. Zvyčajne ide o ohnuté potrubie vyrobené z kovu alebo liatiny, ktoré sa priamo ohrieva plameňom plynového horáka. Následne odovzdáva získané teplo teplonosnej tekutine, ktorá cirkuluje celým vykurovacím systémom.
Keď je výmenník tepla čistý, jeho tepelná vodivosť je optimálna a efektívne vydáva teplo. Avšak, hromadenie usadenín, ako sú soli a vodný kameň, výrazne znižuje jeho tepelnú vodivosť. To si vyžaduje, aby plynový kotol pracoval dlhšie a intenzívnejšie, aby dosiahol požadovanú teplotu chladiacej kvapaliny. Tento stav vedie k zvýšenej spotrebe paliva a elektrickej energie.
V prípade extrémneho znečistenia môže byť výmenník tepla nútený pracovať dlhodobo v maximálnom zahriatom stave, aby sa udržala požadovaná teplota v systéme. Toto preťaženie môže viesť k prehriatiu a následnej poruche samotného výmenníka tepla.
Okrem toho, usadeniny a vodný kameň bránia voľnému pohybu chladiacej kvapaliny v okruhu, čo zvyšuje zaťaženie obehového čerpadla. Znečistený výmenník tepla tak predstavuje riziko nielen pre jeho vlastnú funkčnosť, ale aj pre spoľahlivosť ďalších dôležitých komponentov kotla. Pravidelné čistenie je preto nevyhnutné na predchádzanie vážnym poruchám.
Typy výmenníkov tepla a ich špecifiká
Plynové kotly môžu byť vybavené rôznymi typmi výmenníkov tepla, pričom každý má svoje špecifické vlastnosti a nároky na údržbu:
Primárny výmenník tepla
Primárny výmenník tepla sa zvyčajne javí ako veľká trubica s hadovitými ohybmi, vyrobená z materiálov odolných voči korózii, ako je nehrdzavejúca oceľ alebo meď. Jeho povrch môže byť pre zvýšenú ochranu proti korózii potiahnutý špeciálnou vrstvou. Prenáša energiu z plynu na nosič tepla a jeho výkon závisí od počtu rebier a dĺžky potrubia. Znečistenie na vonkajšej strane (sadze) a usadeniny na vnútornej strane (soli) znižujú tepelnú vodivosť a narúšajú cirkuláciu chladiacej kvapaliny.

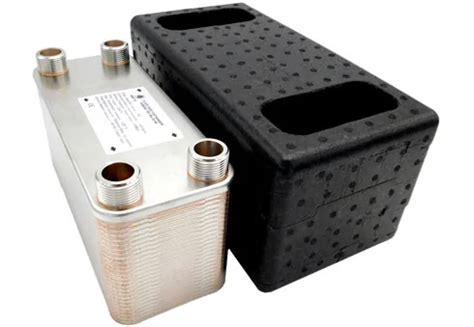

Sekundárny výmenník tepla
Sekundárny výmenník tepla, často nachádzajúci sa v dvojokruhových kotloch, je zodpovedný za ohrev teplej úžitkovej vody. Je tvorený doskami z nehrdzavejúcej ocele, ktoré sú vzájomne prepojené. Jeho účinnosť je daná dobrou tepelnou vodivosťou a veľkosťou tepelne výmennej sekcie. Prenos energie prebieha z kvapaliny na nosič tepla. Počet dosiek a oblasť výmeny tepla ovplyvňujú výkon sekundárneho výmenníka.
Bitermický výmenník tepla
Bitermický výmenník tepla je špecifický typ, ktorý v jednej konštrukcii vykonáva dve funkcie: ohrev vody pre vykurovací systém a ohrev teplej úžitkovej vody. Skladá sa z dvoch do seba vložených rúrok. Jednou prúdi chladiaca kvapalina pre vykurovanie a druhou tečie teplá úžitková voda. Vonkajšia rúrka je často vybavená doskami pre lepší prenos tepla zo spálených produktov. V tomto type výmenníka funguje vždy len jeden z okruhov - buď vykurovací, alebo okruh teplej úžitkovej vody.
Kotly s bitermickými výmenníkmi tepla sú často lacnejšie a kompaktnejšie vďaka absencii potreby trojcestného ventilu a samostatného sekundárneho výmenníka. Avšak, ich účinnosť v režime dodávky teplej vody môže byť o niečo nižšia a existuje riziko popálenia pri sprchovaní, ak nie je správne regulovaná teplota teplej úžitkovej vody.
Ako často čistiť výmenník tepla?
Frekvencia čistenia výmenníka tepla plynového kotla je zvyčajne detailne popísaná v návode na obsluhu konkrétneho zariadenia. Existujú však všeobecné odporúčania a indikátory, ktoré naznačujú potrebu čistenia:
- Prítomnosť filtra na prívodnom vodnom potrubí: Ak je nainštalovaný kvalitný filter, čistenie výmenníka tepla môže byť potrebné menej často.
- Tvrdosť vody: V regiónoch s tvrdou vodou sa výmenník tepla upcháva rýchlejšie.
- Typická frekvencia: Bez vodného filtra sa odporúča čistenie raz za rok až dva. Pri filtrovanej vode môže stačiť starostlivosť raz za 4 roky.
- Prevádzka v chatách a domoch: V objektoch, kde plynový kotol pracuje nepretržite počas zimného obdobia, je odporúčané čistenie každoročne na konci vykurovacej sezóny.
Príznaky signalizujúce potrebu urgentného čistenia:
- Zvýšená spotreba paliva: Pri upchatom okruhu môže spotreba plynu narásť o 15-20 %.
- Znížený výkon vykurovacieho systému: Miestnosti sa dlhšie zohrievajú alebo nie sú dostatočne teplé.
- Zvýšený čas na ohrev miestnosti: Pri rovnakej vonkajšej teplote trvá ohrev dlhšie.
- Ťažká práca obehového čerpadla: Čerpadlo pracuje pod zvýšenou záťažou.
- Pokles tlaku vody: Zvlášť badateľné pri dvojokruhových kotloch.
- Nerovnomerné vykurovanie: Batérie, potrubia a iné vykurovacie telesá sa nezohrievajú rovnomerne.
- Prehriatie výmenníka tepla: Nastáva pri sťaženom návrate spätnej vody.
- Zvuky v kotle: Praskanie, mikrovýbuchy alebo iné neobvyklé zvuky.
- Sadzové stopy: Prítomnosť sadzí alebo čiastočne spálenej farby v oblasti priehľadného okna.
- Horák nesvieti alebo zle horí.
Metódy čistenia výmenníka tepla
Existuje niekoľko základných metód čistenia výmenníkov tepla plynových kotlov, pričom výber závisí od stupňa znečistenia a typu výmenníka:
1. Manuálne (mechanické) čistenie
Manuálne čistenie predstavuje najjednoduchší prístup, ktorý si často môžu používatelia vykonať sami.
Mechanické čistenie
Táto metóda zahŕňa použitie rôznych nástrojov na odstránenie usadenín:
- Kefy: Tvrdé nylonové kefy, kovové kefy rôznych veľkostí.
- Škrabky
- Gumové alebo drevené kladivá (na jemné odstránenie usadenín).
Pri čistení vonkajších povrchov výmenníka tepla od sadzí sa používajú mechanické nástroje. V prípade podlahových kotlov s výmenníkom tepla s ohrevom nie je výmenník demontovaný, ale je k nemu zabezpečený prístup odstránením plynového horáka a krytu komína.
Preplachovanie aktívnymi roztokmi
Táto metóda je efektívnejšia, najmä pre kotly s dvoma okruhmi. Zahŕňa opláchnutie výmenníka tepla špeciálnymi roztokmi, často nasledované mechanickým čistením.
Postup manuálneho čistenia:
- Preštudujte si dokumentáciu k zariadeniu.
- Demontujte kotol, aby ste získali prístup k výmenníku tepla. Predtým odpojte jednotku od napájania (ak existuje), odpojte ju od potrubia vykurovacieho systému a od systému prívodu plynu.
- Odstráňte výmenník tepla.
- Namočte ho do roztoku aktívnych prvkov (napr. kyselina citrónová, octová alebo špeciálne čistiace prostriedky). Roztok by mal byť primerane silný, aby nepoškodil zariadenie. Po namočení sa usadeniny soli ľahšie odstránia.
- Čistite kovovými kefami, čističmi rúrok alebo vysávačom.
- Opláchnite čistou vodou a dôkladne osušte.
- Vráťte výmenník tepla na pôvodné miesto a vykonajte spätnú montáž kotla.
2. Chemické čistenie
Chemické čistenie využíva špeciálne chemické látky na rozpustenie usadenín. Táto metóda je účinná pri silnom znečistení a vodnom kameni.
Použitie špecializovaných čistiálnych prostriedkov
Na chemické čistenie sa používajú rôzne prostriedky:
- Čistiaci gél: Jemnejší prostriedok, ktorý si dobre poradí s vodným kameňom a vápenými usadeninami. Po použití stačí výmenník tepla opláchnuť tečúcou vodou.
- Kyselina adipová: Potrebné je správne zriedenie s vodou, aby nedošlo k poškodeniu povrchu kovu. Zmäkčuje usadeniny vo výmenníku tepla. Po prepláchnutí systému je potrebné použiť neutralizačný prostriedok.
- Kyselina sulfámová: Vhodná na tvrdé nečistoty. Po zriedení vodou sa plní do systému. Po procese je potrebné prepláchnuť výmenník tepla neutralizačnou kvapalinou.
- Roztok z kyseliny citrónovej: Jednoduchý a účinný čistiaci roztok sa pripraví rozpustením 200 g prášku v 5 litroch vody.
Proces chemického čistenia
S použitím zosilňovača (čerpadla odolného voči kyselinám):
- Chemický roztok sa zriedi v nádobách a naleje sa do zosilňovača.
- Dve hadice sa pripoja k dvom tryskám kotla - prívodnej a spiatočkovej.
- Zariadenie sa zapne a kvapalina sa niekoľkokrát preženie cez výmenník tepla.
- Továrenské zosilňovače často disponujú funkciou ohrevu, čo zvyšuje efektivitu preplachovania.
- Po ukončení procedúry je potrebné činidlo vypustiť a systém prepláchnuť neutralizačným prostriedkom alebo čistou vodou.
Dôležité upozornenie: Pri práci s chemickými prostriedkami je nevyhnutné používať ochranné pomôcky, ako sú gumové rukavice a ochranné okuliare, a dodržiavať bezpečnostné pokyny. Niektoré chemikálie, najmä kyselina chlorovodíková bez inhibítorov korózie, môžu poškodiť materiál výmenníka tepla.
3. Hydrodynamické čistenie
Hydrodynamické čistenie je špecializovaná metóda, ktorú zvyčajne vykonávajú iba odborníci. Nevyžaduje demontáž kotla ani výmenníka tepla.
Princíp: Do systému sa pod tlakom čerpá kvapalina (voda), často s pridaním abrazívnych čistiacich prostriedkov. Vysoká rýchlosť pohybu vody účinne odstraňuje vodný kameň a iné nečistoty.
Dôležité upozornenie: Pri hydrodynamickom čistení je kľúčové správne vypočítať tlakovú silu. Príliš vysoký tlak môže spôsobiť poškodenie potrubia. Z tohto dôvodu sa neodporúča vykonávať tento postup svojpomocne.
Slayáda 2: Tender u Tomáša za 46 miliónov pre vyvolených
Čistenie výmenníkov tepla v dvojokruhových kotloch
V dvojokruhových modeloch často zlyháva sekundárny výmenník tepla, ktorý pracuje na ohrev teplej úžitkovej vody. Jeho čistenie má svoje špecifiká:
- Odnímateľný sekundárny výmenník: Čistí sa podobne ako primárny okruh, manuálnou alebo chemickou metódou pomocou zosilňovača. Pri manuálnom čistení sa demontuje a namáča do roztoku kyseliny citrónovej, potom sa očistí kefou a vysuší.
- Bitermický výmenník: Jeho čistenie je zložitejšie, najmä preto, že sa nedá demontovať ako samostatný komponent. Preplachovanie sa vykonáva výhradne pomocou zosilňovača. V prípade silného znečistenia, ktoré sa nedá odstrániť, je nutná výmena celého bitermického výmenníka.
Pri čistení dvojokruhových kotlov je potrebné vziať do úvahy, že je potrebné vyčistiť oba prvky - primárny aj sekundárny (alebo bitermický).
Montáž zariadenia po vyčistení
Po dokončení čistenia je nevyhnutná správna spätná montáž všetkých demontovaných častí v opačnom poradí. Kľúčovým bodom je zabezpečenie tesnosti spojov, najmä pri plynových prípojkách. Po zapnutí plynového kotla je potrebné skontrolovať spoje pomocou mydlovej vody, aby sa overila ich tesnosť a zabránilo úniku plynu.
Pri spätnej montáži zapaľovacieho horáka je odporúčané použiť nové tesnenie. Pripojenie zapaľovacej elektródy by sa malo vykonávať manuálne, bez použitia kľúča.
