Význam prepäťovej ochrany pre domácnosť
Veľká nepríjemnosť nastáva potom, keď sa elektrické spotrebiče zničia takzvaným prepätím. Internet už nefunguje? Alebo sa televízor nezapne po búrke? Nezáleží na tom, či ste v práci, pracujete z domu alebo si chcete len oddýchnuť a užiť si voľný večer. V dnešnej dobe sa v domácnostiach bežne nachádzajú desiatky spotrebičov, ktoré sú zapojené do elektrickej siete. Niektoré sú zapojené do rovnakej alebo naopak do inej fázy. Každopádne, elektrické spotrebiče - chladnička, práčka, umývačka riadu, elektrická rúra, počítač a iné zariadenia nie sú lacnou položkou. Okrem toho je potrebné vyjasniť si s poisťovňou, či vôbec uhradí škodu.
Za posledné roky výrazne stúpol počet drahých elektronických prístrojov v domácnostiach. Finančné škody a nepríjemnosti narastú potom, ak sa po zásahu bleskom a po prepätí zničia drahé elektrické prístroje ako televízor, počítač alebo kuchynské roboty.
Čo je to prepäťová ochrana a ako funguje?
Riešenie je celkom jednoduché: napájacie lišty s prepäťovou ochranou a adaptéry s prepäťovou ochranou. Viacnásobné zásuvkové lišty s prepäťovou ochranou môžu znížiť napäťové špičky, aby nedošlo k poškodeniu pripojených zariadení.
Prepätie je definované ako všetky napätia, ktoré na krátky čas prekročia medznú hodnotu sieťového napätia. Prepätie sa však môže vyskytnúť nielen v sieti 230 V (bežné sieťové napätie v domácnosti), ale môže sa dostať aj do pripojených zariadení prostredníctvom telefónnych alebo anténnych vedení. Prepätia najprv ovplyvňujú citlivé časti systému. Malé elektronické obvody na doskách plošných spojov, základných doskách, sieťových kartách atď. nedokážu zvládnuť ďalšie prúdové a napäťové špičky.
Prepäťová ochrana je jedna zásuvka alebo súbor zástrčok, pripomínajúce predlžovačku. Rozdiel medzi predlžovačkou a prepäťovou ochranou je fakt, že prepäťová ochrana dokáže ochrániť pred krátkym prepätím v sieti, napríklad počas letnej búrky.
Prepäťová ochrana alebo aj prepäťový zvodič sa používa pre bezpečné zapájanie elektrických spotrebičov a elektronických zariadení, aby ich ochránil pred prepätím - preťažením.
Príčiny vzniku prepätia
Príčinou prepätia môžu byť napríklad aj spínacie impulzy silných motorov, zváracích zariadení alebo iných veľkých elektrických spotrebičov. Najnebezpečnejšou príčinou sú veľmi vysoké napäťové špičky vyvolané nepriamym bleskom. Znamenajú bezpečný koniec nechránených elektrických spotrebičov.
Vznik prepätia nastáva v okamihu, keď sa v obehu elektrickej siete nachádza vyššia úroveň elektrického napätia, akú je schopná rozvodná sieť zvládnuť. Tento stav môže byť záležitosťou niekoľkých sekúnd, milisekúnd či mikrosekúnd, keď sa úroveň napätia zvýši, čo však môže spôsobiť závažnú poruchu.
Prepätie v sieti môže vzniknúť aj klasickým spínaním spotrebičov. Elektrický bojler, jadro, vykurovacie zdroje či zváračka alebo iné druhy spotrebičov, ktoré elektrickú sieť zaťažujú opakovane. Krátke zmeny napätia majú za následok prepäťové impulzy.
Nie menej často sa stáva, že dôjde k poruche v rozvodnej sieti. Odpojenie „nuláka“ - neutrálneho vodiča v sieti na tri fázy sa postará o to, že prúd v jednotlivých fázach je nerovnomerný, prudko stúpne či klesne a nastáva problém. Podobná situácia s prepätím môže nastať aj v prípade poruchy v trafostanici.
A dostávame sa aj k samotným bleskom. Ide o priamy úder do objektu, čo spôsobí extrémny nárast elektrického prúdu v obvode, vodiče v rozvodnej sieti dostanú obrovskú ranu.
Typy a stupne prepäťovej ochrany
Prepäťová ochrana je podľa niektorých elektrikárov zariadenie a podľa iných súčiastka. Štandardne si však predstavte, že ide o bezpečnostný prvok, ktorý chráni spotrebič alebo spotrebiče pripojené v elektrickej sieti. Ochrana pred prepätím môže byť rôzna a podobne poznáme i viacero úrovní prepäťovej ochrany. Zámer alebo ak chcete účel je v zásade vždy rovnaký. Ochrániť všetky elektrospotrebiče, ktoré sú cez prepäťovú ochranu pripojené do elektrickej siete.
Druhy prepäťových ochrán
V rámci samotného segmentu a výberu prepäťovej ochrany je potrebné myslieť aj na to, že v ponuke nájdete rôzne druhy týchto ochrán s rôznym označením, ale i určením.
- Jedno zásuvkové prepäťovky: Sú primárne určené pre ochranu jedného spotrebiča. Zapojením predlžovačky s viacerými zásuvkami do takejto prepäťovky získate v podstate viaczásuvkovú prepäťovku.
- Viaczásuvkové prepäťové ochrany: Vyzerajú na prvý pohľad ako predlžovačka so štyrmi alebo až deviatimi zásuvkami. Ich výhodou je, že pokryjú potrebu, kedy môžete ochrániť viac ako jeden spotrebič.
- Viaczásuvkové prepäťové ochrany s funkciou Master/Slave: Ak je reč o zásuvke master, tá môže byť len jedna. Princíp je ten, že ak je v master zásuvke napríklad zapojený počítač a v zásuvkách slave sú reproduktory, monitor, tlačiarne, v prípade, že sa vypne počítač, vypnú sa všetky slave zásuvky.
Stupne ochrany
Pri výbere je potrebné dbať na tzv. stupeň alebo úroveň ochrany. Kategoricky sú prepäťové ochrany radené do kategórií B, C, D. Nie je totiž automatické, že daná prepäťová ochrana, ktorú ste zakúpili, musí odolať náhlej poruche v trafostanici alebo odolať zásahu bleskom.
Ochranné prvky
- Iskrisko: Ide o dve elektródy, ktoré majú presne stanovenú vzdialenosť. Jedna elektróda slúži ako vodič a druhá je súčasťou pre uzemnenie. V prípade, že dôjde k prepätiu, dôjde k preskoku výboja medzi elektródami, jedna elektróda výboj prevedie a druhá ho uzemní. Odolnosť takejto prepäťovky zvládne odolať aj vysokému napätiu. Kategoricky sa radí do štvrtej až tretej kategórie a má stupeň ochrany B.
- Varistor: Je to nenápadná polovodičová súčiastka, ktorá sa v rámci prepäťovej ochrany správa ako izolant pri bežnom 230 V napätí. Má vysoký odpor, ale pri prepätí jeho odpor klesne a izolant sa tým pádom stáva vodičom, ktorý dokáže výboj - impulz izolovať do zeme. Varistor je omnoho citlivejší ako samotné iskrisko. Takéto prepäťové ochrany zvládnu extrémnu prepäťovú záťaž. Patria do druhej až prvej kategórie s označením C.
- Transil: Podobne ako varistor, aj transil je polovodičová súčiastka, no s ešte vyššou citlivosťou. Pripomína diódu a vďaka vyššej citlivosti je reakcia na moment prepätia omnoho rýchlejšia. Citlivosť je však daňou za odolnosť. Využíva sa pri elektronike, ktorá je extrémne citlivá na zmeny napätia.
Výber s ohľadom na typ siete
Pri výbere je potrebné zohľadniť takisto aj to, pre aký druh elektrickej siete je prepäťová ochrana určená. Aj na základe toho sa totiž určuje, aký stupeň ochrany je pre danú sieť potrebný.

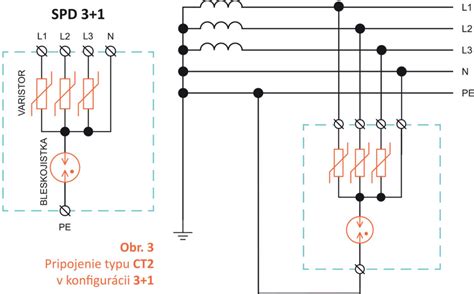

- Sieť TN-S: Tu je možné prepäťové ochrany zapojiť dvoma spôsobmi: 4+0 alebo 3+1. Pri možnosti 4+0 sa obmedzuje aj pozdĺžne prepätie medzi vodičmi spotrebičov. Takýto variant však môže mať za následok nechcené vypnutie, pretože aj pri drobných prepätiach môže prúdový chránič vyhodnotiť jav ako rizikový a vypne celý obvod. Pri zapojení 3+1, kedy sú tri prepäťovky zapojené medzi vodiče a aj nulový vodič, sa eliminuje riziko, aby bolo pre zvodič rizikové aj menšie prepätie.
- Sieť TNC-C-S: Ide o nízko napäťovú sieť, ktorá kombinuje dve predošlé. V tomto prípade je vhodné, ak je ochrana inštalovaná ešte pred samotným vodičom a následne aj za ním.
V súvislosti s typom siete sa môžete riadiť aj označením samotných prepäťoviek. Označenie závisí od počtu pólov. Ak budeme hovoriť o prepäťových ochranách, ktoré nie sú priamo zásuvkou, ale nachádzajú sa ešte pred ňou, môžete sa stretnúť s označeniami, ako SVC-350-1-MZ, SVC-350-3-MZ, SVC-350-1N-MZ alebo SVC-350-3N-MZ. Tretí súbor znakov, teda 1,3,1N,3N definuje, koľko pólov s aktívnym prvkom prepäťovka má. Písmeno N sa využíva pri sieťach TN-S, keď je potrebné, aby prepäťovka mala prídavný pól pre súčtové iskrište.
Výber prepäťovej ochrany FMP5115B
Prepäťová ochrana FMP5115B je kompaktné a univerzálne riešenie na ochranu elektrických zariadení. Je vybavený piatimi uzemnenými zásuvkami a je ideálny pre domácnosti, kancelárie a pracoviská, kde je potrebné súčasne napájať viacero zariadení. Vďaka bielemu puzdru ochrana bez problémov zapadne do rôznych interiérov.
Pokročilé zabezpečenie
Filter proti prepätiu a preťaženiu chráni pripojené zariadenia pred náhlymi napäťovými špičkami a preťažením, čím zabezpečuje bezproblémovú prevádzku. Osvetlený vypínač umožňuje rýchle a pohodlné vypnutie napájania, čím zvyšuje bezpečnosť používateľa. Maximálny výkon predlžovacieho kábla je 2300 W, takže je vhodný pre väčšinu domácich a kancelárskych aplikácií.
Kábel s dĺžkou 1,5 m
Vďaka dĺžke kábla 1,5 m je prepäťová ochrana FMP5115B ideálna do miestností s obmedzeným výkonom. Vysokokvalitný materiál kábla 3G1 mm² zaručuje odolnosť a spoľahlivosť počas dlhého obdobia.
Odolná konštrukcia a elegancia
Páska je vyrobená z odolných materiálov, čo zaručuje jej dlhú životnosť.
Cena prepäťovej ochrany
Väčšina z nás zrejme pozná klasické prepäťové ochrany, ktorých cena sa pohybuje na úrovni od 3 do 10 eur. Zvlášť, ak by mal byť v každej zásuvke nášho domu. Je však potrebné rozlišovať i kvalitu. Predlžovačka so štyrmi zásuvkami a vypínačom totiž neznamená automaticky, že ide o spoľahlivú prepäťovú ochranu. Toto je často omyl.
Cena lepšej prepäťovej ochrany sa začína od 10 do 50 eur. Ak skutočne chcete zabezpečiť, aby vaše spotrebiče boli chránené, poobzerať sa musíte po prepäťových ochranách za omnoho vyššiu sumu cez 100 až 200 eur. Naša rada znie, rozhodne nekupovať najlacnejšie prepäťovky, ktoré len nájdete. Hoci sa môže zdať lákavé, ak kúpite zvodič v hodnote 5 eur a domnievate sa, že vaša chladnička či počítač sú chránené, ak by udrel blesk alebo trafostanica zaznamenala poruchu, faktom je, že to tak byť nemusí a efektívnej ochrany sa nedočkáte. Preto vám odporúčame prehupnúť sa cez hranicu 10 až 20 eur. Čo je minimálna suma, ktorú by ste mali za prepäťovku zaplatiť.
Prepäťová ochrana do zásuvky je položkou, ktorú zoženiete rádovo za niekoľko eur, no pritom dokáže vo vašom rozpočte zachrániť celé tisíce!
Prepäťová ochrana pre kotly a obehové čerpadlá
Záložný zdroj Heat Master F200 je vhodným doplnkom pre obehové čerpadlá a kotly. Zabezpečuje plnú ochranu týchto zariadení pri výpadku elektrickej energie. Záložný zdroj Heat Master obsahuje batériu, ktorá udržuje v činnosti vykurovací systém (kotol, reguláciu, čerpadlo) počas výpadku elektrickej energie. Veľmi dôležitou vlastnosťou systému Heat Master je účinná kompenzácia kolísania napätia v sieti a tiež ochrana proti prepätiu.
Heat Master má plne automatickú prevádzku. V prípade výpadku napájania sa automaticky prepne na záložné batérie a po obnovení dodávky sa začnú batérie znovu dobíjať na svoju plnú kapacitu. Pri odbere 80W je doba zálohovania cca. Pri odbere 120W je doba zálohovania cca. Jedná sa o orientačné doby.
Zabezpečenie chodu vykurovacieho systému pri výpadku el. Na výstupe tzv. Záložný zdroj možno ľahko pripevniť na stenu. Možno ho tak zavesiť napr. Malé radiátory + term. Malé radiátory + el.
Najčastejšie otázky a odpovede (FAQ)
Viete o tom, že prepäťová ochrana do zásuvky je položkou, ktorú zoženiete rádovo za niekoľko eur, no pritom dokáže vo vašom rozpočte zachrániť celé tisíce?
Mnohí možno ani netušia, čo to prepäťová ochrana je a zháňajú ju až potom, čo ich postretne zlá skúsenosť. Každý väčší či drahší domáci elektrospotrebič by mal byť do elektrickej siete napájaný práve skrz prepäťovú ochranu. Viete, prečo je prepäťová ochrana dôležitá? Ako funguje? Ako sa používa? Čo je prepäťová ochrana? Kde sa zapája? Prečo by ste prepäťovú ochranu mali mať doma?
Prepäťová ochrana by vo vašej domácnosti určite nemala chýbať. Áno, môže.
Samotné zvodiče - prepäťové ochrany sú v zásade doplnkovým prostriedkom pre efektívnejšiu ochranu elektrospotrebičov, predovšetkým tých citlivejších. Podstatné je však kvalitné uzemnenie objektu ako takého. Správne nainštalovaný a umiestnený bleskozvod a dobre pospájané neživé časti, ktoré by mohli byť vodivé. Je potrebné si uvedomiť, že v súvislosti s ochranou pred prepätím hovoríme o komplexnom riešení, ktoré sa vyžaduje projektové riešenie už vo fáze tvorby elektrickej štruktúry daného objektu.
Variant je mnoho. Ak má objekt jeden rozvádzač a nie je možné prepäťovú ochranu umiestniť nikde inde, maximálne do zásuvky, bude použitý jeden stupeň ochrany, a to tak, že bude prepäťovka umiestnená práve do rozvádzača. Efektívnejšie však je, ak je použitých viac stupňov ochrany. Okrem rozvádzača napríklad pred domom je možné prepäťovú ochranu umiestniť aj do hlavného rozvádzača v dome.
Prepäťové ochrany sú univerzálne a pripojiť skrz ne môžete akékoľvek elektronické zariadenie. Nemajú žiadne obmedzenie.
