V dnešnej dobe, keď sa technológie neustále vyvíjajú, je chladenie tuhých látok mimoriadne dôležitou témou, ktorá zasahuje do mnohých priemyselných odvetví. Od potravinárstva po elektroniku, efektívne metódy chladenia sú kľúčové pre zachovanie kvality a výkonu produktov. V nasledujúcom článku sa pozrieme na rôzne metódy chladenia tuhých látok, ich výhody a nevýhody a technológie, ktoré stoja za nimi.
Úvod do chladenia tuhých látok
Chladenie tuhých látok sa týka procesov, ktoré znižujú teplotu pevných materiálov za účelom zachovania ich fyzikálnych a chemických vlastností. Existuje množstvo techník a technológií, ktoré sa používajú v tejto oblasti, pričom každá má svoje špecifické aplikácie a obmedzenia.
Hlavné metódy chladenia
Konvenčné chladenie
Konvenčné chladenie, ako je vzduchové alebo vodné chladenie, je najbežnejšou metódou. Tieto techniky využívajú prirodzené alebo umelé cirkulačné systémy na odvádzanie tepla z materiálov. Hlavné výhody zahŕňajú nízke náklady a jednoduchú údržbu, avšak nevýhodou môže byť nižšia účinnosť pri chladení veľmi teplých látok.
Ventilátor je základné chladiace zariadenie, s ktorým sa stretávame v každej domácnosti alebo priemyselnom podniku. Prvým a najčastejším využitím ventilátorov v elektronických zariadeniach je odvádzanie tepla. Takéto komponenty nájdeme v stolových počítačoch aj v prenosných počítačoch. Prítomnosť ventilátora si zvyčajne uvedomíme, keď spustíme náročný program alebo hru. Vtedy počítač pracuje na maximálny výkon, čo zároveň generuje viac tepelnej energie.
Ventilátory sú zariadenia vybavené motorom, ktorý poháňa lopatky rotora. Konvekčné pohyby vzduchu, ktoré sú vynútené otáčajúcim sa rotorom ventilátora, spôsobujú, že teplo vznikajúce v elektronickom zariadení sa rozptyľuje a odvádza preč. Tepelná energia sa odvádza cez mriežky umiestnené v skrini počítača. Pohyb ventilátora spúšťa snímač teploty. Keď dôjde k prekročeniu určitej hodnoty, rotor ventilátora sa začne otáčať a jednotka sa ochladzuje. Objem vzduchu, ktorý ventilátor spracuje, sa vypočíta v metroch kubických za hodinu. Dôležitou výhodou ventilátorov je, že fungujú aj ako "vysávač" vo vnútri počítačovej jednotky. Za zmienku stojí aj to, že ventilátory, ktoré v súčasnosti ponúkajú poprední výrobcovia, prechádzajú prísnymi testami hlučnosti. Preto sa nemusíte obávať, že ich prevádzka bude používateľovi, ktorý počítač používa, na obtiaž. Pri používaní aktívneho chladenia hrozí aj riziko poškodenia niektorej zo súčiastok ventilátora. Môže ísť o hnacie ústrojenstvo alebo samotný poháňaný rotor.
Chladiče
Ďalšou bežne používanou súčasťou chladiaceho systému je chladič. Vyrába sa vo forme rebrovaného kovového prvku a najčastejšie sa používa v spojení s vyššie opísanými ventilátormi na zvýšenie účinnosti odvodu tepla. To vyvoláva otázku - ako môže takéto zariadenie ovplyvniť odvod tepla z horúcich elektronických komponentov? Podľa všeobecných zásad prenosu tepla platí, že čím väčšia je plocha, ktorá pohlcuje tepelné žiarenie, tým väčší je chladiaci výkon. V chladiči sú za maximalizáciu plochy prestupu tepla zodpovedné vhodne tvarované rebrá. Nie je preto prekvapujúce, že čím väčší je chladič, tým intenzívnejšie bude chladenie. Najväčším obmedzením sú preto rozmery zariadenia, pre ktoré bude daný komponent pracovať. Ďalším veľmi dôležitým aspektom je vzdialenosť chladiča od vyhrievanej súčiastky. Čím je vzdialenosť menšia, tým je odvod tepla účinnejší. Aby sa maximalizoval prenos tepla, na rozhraní medzi dvoma povrchmi sa používa teplovodivá páska.

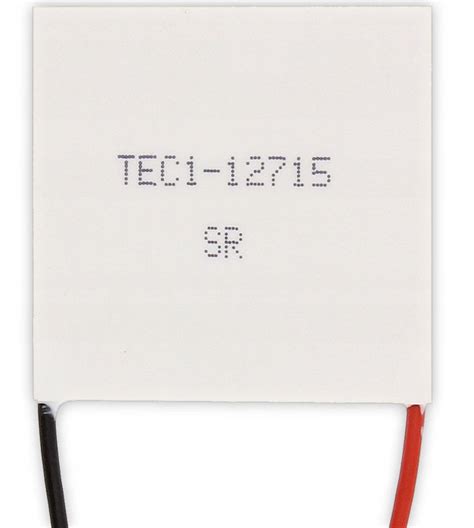

Peltierove články
Veľmi zaujímavým riešením chladenia elektronických obvodov sú Peltierove moduly. Konštrukcia zariadenia pozostáva z paralelne usporiadaných keramických dosiek, medzi ktorými sú striedavo umiestnené polovodiče typu n a typu p. Priamy kontakt medzi nimi je zabezpečený pomocou medených plôšok ako dopravného prostriedku pre elektróny. Pretekajúci elektrický prúd spôsobuje teplotné zmeny na prechode rozdielnych polovodičov. Bezporuchovosť, relatívne malá a kompaktná konštrukcia alebo absencia chladiva sú hlavnými výhodami tohto chladiaceho systému. Dôležitým aspektom je aj možnosť rozšíriť a zvýšiť kapacitu Peltierovho článku pomocou ďalších modulov. Teplá strana prvého modulu sa potom pripojí k "studenej" strane ďalšieho modulu. Schopnosť prijímať teplo teda závisí od dostupnosti priestoru a od hodnoty elektrického prúdu. Články nájdu uplatnenie v náročných podmienkach prostredia, ako je napríklad vysoká prašnosť.

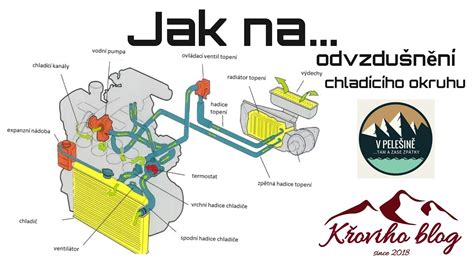

Kvapalinové chladiace systémy
Účinný odvod tepla v pokročilej výkonnej elektronike si vyžaduje vysoký chladiaci výkon. Pritom stojí za to vedieť, že tepelná kapacita vzduchu, t. j. množstvo energie, ktoré je vzduch schopný uskladniť, je približne 1, zatiaľ čo voda má kapacitu 4000. Nie je ťažké uhádnuť, že náročné elektronické zariadenia využívajú kvapalinové chladiace systémy. Takzvané vodné bloky sú skonštruované na princípe obtekania chladiča vodou alebo inou chladiacou kvapalinou v uzavretom plášti. Za pohyb kvapaliny je zodpovedný systém čerpadiel. Systémy kvapalinového chladenia si vyžadujú vysoký stupeň výrobnej presnosti. Je totiž známe, že kontakt s vodou nebude prospešný pre elektricky napájané systémy. Aj keď je systém naplnený elektricky nevodivou látkou a samotný kontakt nezničí zariadenie, strata média zastaví proces chladenia. Hoci táto technológia bola známa už v 40. rokoch 20. storočia, priemyselné využitie našla až o 20 rokov neskôr. Teplo sa absorbuje vo výparníku, kde sa odparuje kvapalné médium. Tlak v priestore výparníka je vyšší ako tlak v priestore kondenzátora.
Elastokalorické chladenie
Klimatizácia je skvelá na udržiavanie chladu v domácnostiach, ale prispieva k otepľovaniu klímy, pretože časť elektriny spotrebovanej na napájanie klimatizačných jednotiek pochádza zo špinavej energie. Ako sa uvádza v štúdii publikovanej v časopise Nature, výskumníci vyvinuli vôbec prvé „kilowattové elastokalorické zelené chladiace zariadenie“ na svete. Predchádzajúce elastokalorické chladiace zariadenia však nemohli dosiahnuť potrebný kilowattový výkon potrebný na komerčné použitie pre dva hlavné problémy: vyváženie chladiaceho výkonu chladiva s celkovou hmotnosťou a účinnosť prenosu tepla pri vysokofrekvenčnej prevádzke. Takisto bežnú vodu nahradili grafénovou nanokvapalinou, ktorá lepšie vedie teplo. Pri testoch ich systém udržiaval vnútornú teplotu na úrovni 21 - 22 stupňov Celzia, zatiaľ čo vonkajšia teplota bola 30 - 31 stupňov Celzia. Tento prelomový objav by mohol umožniť široké využitie elastokalorického chladenia a výskumníci už teraz pracujú na jeho komercializácii.
Technológie chladenia
Aktívne chladenie
Aktívne chladenie zahŕňa použitie vonkajších zdrojov energie na odvádzanie tepla. Príklady zahŕňajú kompresorové chladenie a chladenie pomocou ventilátorov. Tieto metódy sú efektívne, ale vyžadujú neustálu spotrebu energie.
Pasívne chladenie
Pasívne chladenie pozostáva z dizajnu a materiálov, ktoré prirodzene odvádzajú teplo, ako sú izolácie a reflexné povrchy. Tieto systémy sú energeticky úsporné, ale ich účinnosť môže byť obmedzená v extrémnych podmienkach.

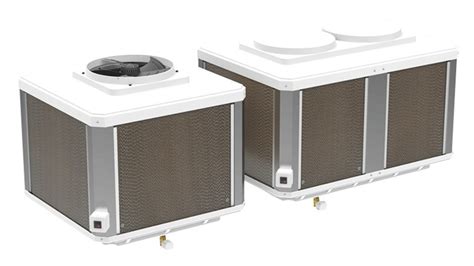

Adiabatické chladenie
V teplom lete prináša zvýšený dopyt po kvalitnom, ale pritom lacnom a dostupnom chladenia pre haly. V súčasnosti mnoho majiteľov veľkých objektov vôbec nepozná a nerieši všetky možnosti, ktoré na trhu s chladením sú. Používajú tak prevádzkovo drahšie rôzne klimatizačné zariadenia - pritom aktuálne (a hlavne budúce) trend je stále viac využívanie adiabatického chladenia.
Pod pojmom strojného chladenia je myslené znižovanie teploty vnútorného prostredia pod teplotu okolia s využitím klimatizačného kompresorového zariadenia založenom na 4 fázovom obehu chladiva. Stručne popísané - klimatizačná jednotka s kompresorom zaisťuje chladenie expanziou chladiva na expanznom ventile umiestnenom vo výparníku. Výparník následne ochladzuje priestor. Zahrievaním objektu rastie jeho vnútorná teplota ⇒ vnímanej pocitové teplo. Latentné teplo je energia, ktorú je nutné dodať, alebo ktorý sa uvoľní pri zmene fázy látky (nemení sa teplota látky, ale len jej skupenstvo). Tj.
Pred vstupom do jednotky je umiestnený ventilátor, ktorý nasáva okolitý teplý vzduch určený na ochladenie a presúva ho ďalej na špeciálnu výplň. Vzduch následne prejde výplňou, ktorá je ochladzovaná pretekajúcou vodou. V tejto mokré výplni teplý vzduch odovzdá veľkú časť tepla a ochladí sa bez výrazného zvýšenia vlhkosti. Ochladený vzduch potom „vydýchneme“ cez distribučné žalúzie či potrubia do ochladzované haly. Proces adiabatického chladenia je závislý od teploty vstupujúceho vzduchu do jednotky a jeho relatívnej vlhkosti - vyššia teplota vstupujúceho vzduchu a jeho nižšia relatívna vlhkosť efektívnejšie umožňujú ochladzovať vystupujúce vzduch. Adiabatické jednotky Eucold neobsahujú chladivo, využívajú jednoduché fyzikálne vlastností vzduchu a vody. Potravinárstvo, pekárne alebo textilná výroba a všade tam, kde je vhodná vzdušná vlhkosť 50 až 60% (odporúčaná zdravotné vlhkosť vzduchu) vplyvom činnosti adiabatického zariadenia s požiadavkou na čistenie vzduchu pomôcť filtrov v adiabatických jednotkách. Adiabatické chlazení hal pomoci evaporace - Eucold. Zaujalo Vás riešenie pomocou adiabatiky?
Chladenie v elektronických zariadeniach
Účinné chladenie elektronických zariadení si vyžaduje výber správneho riešenia, ale aj zladenie z hľadiska účinnosti a technického výkonu. Výrobcovia ponúkajú riešenia prispôsobené špecifickým potrebám a veľmi prísnym požiadavkám. S rozvojom technológií sú počítače nútené spracovávať čoraz viac údajov. Čelia zložitým úlohám a výrobcovia sa snažia miniaturizovať elektronické zariadenia, ideálne do vreckovej veľkosti. Počítače, ktoré kedysi zaberali celé miestnosti, mali za úlohu len jednoduché výpočty. Dnešné počítače sa zmestia do dlane a ich možnosti sa zdajú byť takmer neobmedzené.
Čo sa však nemení je to, že elektronické obvody produkujú teplo. Keďže sa využíva čoraz väčší výpočtový výkon, úmerne tomu sa zvyšuje aj množstvo odvádzaného tepla. Pre nikoho nie je novinkou, že nadmerné teplo je jedným z najväčších nepriateľov elektronických systémov. Spôsobuje oveľa rýchlejšie opotrebenie elektronických komponentov, ako napríklad tranzistorov, rezistorov alebo relé. V osobitných prípadoch môžu vysoké teploty viesť dokonca k neopraviteľnému poškodeniu riadiaceho systému. Náklady na opravu takéhoto zariadenia môžu často prekročiť hranicu rentability.
Ak teda porovnáme počítače spred niekoľkých desaťročí s dnešnými, zariadenia z 20. V súčasnosti elektronické systémy udávajú tempo fungovania človeka, zaisťujú bezpečnosť a umožňujú ďalší vývoj technológií. Aby fungovali bezchybne, s maximálnou účinnosťou, je prioritou zabezpečiť primerané chladenie a ochranu pred prehriatím.
Existuje niekoľko najbežnejších systémov chladenia a odvodu tepla používaných v elektronických systémoch. Líšia sa predovšetkým veľkosťou, ktorá je jedným z hlavných kritérií výberu chladiaceho systému pre konkrétnu aplikáciu, ale aj chladiacim médiom alebo účinnosťou odvodu tepla.
Chladenie dátových centier
Pretože dátové centrá majú husto zabalené zariadenie a sú v nepretržitej prevádzke, generujú veľa tepla (každý server môže mať výkon niekoľkých kilowattov na desiatky kilowattov). Ak sa teplo nemožno rozptýliť v čase, povedie to k prehriatiu zariadenia, degradácii výkonu a dokonca aj k zlyhaniu. Návrh chladiaceho systému preto priamo ovplyvňuje energetickú účinnosť, spoľahlivosť a prevádzkové náklady dátového centra.
Médium prenosu tepla
- Vzduch: Médium tradičného systému chladenia vzduchu, nízke náklady, ale nízka účinnosť vedenia tepla (tepelná vodivosť vzduchu je asi 0.
Komponenty toku vzduchu/toku kvapaliny
- Potrubia a potrubia: Vedenie prietoku vzduchu na dosiahnutie izolácie studenej a horúcej.
- Potrubie chladenia kvapaliny: vrátane čerpadiel, ventilov, prietokov atď.
Klasifikácia metód chladenia dátového centra
Na základe média prenosu tepla a technickej cesty je možné metódy chladenia rozdeliť do troch kategórií: chladenie vzduchu, chladenie kvapaliny a prírodné chladenie.
Chladenie vzduchu (chladenie vzduchu)
Princíp: Teplo zariadenia sa odstraňuje prietokom vzduchu a horúci vzduch sa ochladí klimatizačným systémom a potom recykluje alebo vypustí von.
Typické technológie: Chladenie vzduchu na úrovni počítačovej miestnosti: Presná klimatizácia priamo dodáva vzduch do počítačovej miestnosti a horúci vzduch sa vracia cez strop alebo pod podlahou. Cena je nízka, ale energetická účinnosť je priemerná (PUE je vysoká, približne 1.5-2).
Chladenie tekutiny (chladenie tekutiny)
Princíp: Použite tekuté médium na priamo alebo nepriamo kontaktujte komponenty generujúce teplo, odoberte teplo cez obeh a potom preneste teplo do vonkajšieho chladiaceho systému cez výmenník tepla.
Klasifikácia a technológia:
- Nepriame chladenie tekutiny (typ studenej dosky): Zložky generujúce tepla (ako je CPU, GPU) sa kontaktujú cez kovovú studenú dosku a chladivo (voda alebo negatívna kvapalina) prúdi v studenej doske, aby absorbovali teplo bez priameho kontaktu s elektronickými komponentmi.
- Výhody: Vysoká bezpečnosť (nevodivú kvapalinu je voliteľné), kompatibilné s existujúcou architektúrou servera a nízkymi obtiažnosťami transformácie.
- Aplikácia: Výpočtové scenáre s vysokou hustotou (napríklad servery AI, HPC Clusters), sila jednej skrinky môže dosiahnuť 20-50 kW.
- Priame chladenie kvapaliny (ponorenie): Hardvér servera je úplne ponorený do nevodivej fluórovanej tekutiny alebo minerálneho oleja.
Výzvy a budúce trendy
Jednou z hlavných výziev v oblasti chladenia tuhých látok je efektívnosť a udržateľnosť. S rastúcou potrebou znižovať energetickú spotrebu sa technológie chladenia vyvíjajú smerom k ekologickejším riešeniam. Napríklad, výskum v oblasti chladenia pomocou nanotechnológií a nových materiálov ponúka sľubné možnosti pre budúcnosť.
Chladenie v potravinárstve a komerčných prevádzkach
Chladničky sa hojne používajú v domácnostiach aj komerčných priestoroch na dlhšie skladovanie a udržiavanie potravín čerstvých a na zabránenie ich kazeniu a následnému plytvaniu. S komerčnou chladničkou je možné udržať kvalitu potravín dlhší čas, najmä v supermarketoch alebo reštauráciách, ktoré potrebujú skladovať veľké množstvo potravín a nápojov, a chladnička im môže zabezpečiť dostatočné zásoby na obslúženie zákazníkov. Aj keď však máme chladničku, niekedy sa nevyhnutne vyskytne nežiaduce plytvanie a straty v dôsledku nesprávneho používania alebo údržby. Aby sme zabezpečili, že naše chladiace zariadenie bude fungovať v perfektnom stave, musíme sa naučiť jeho princíp fungovania, aby sme ho mohli správne udržiavať.
Princíp fungovania chladiaceho systému
Princíp fungovania chladenia je založený na systéme cyklického pohybu, v ktorom je hermeticky zapuzdrené chladivo, ktoré sa v rôznych formách presúva z výparníka do kondenzátora. Takýto systém pracuje s cieľom znížiť teploty v skladovacej sekcii. Naučte sa, ako vaše komerčné chladenie je užitočné poznať, ako zariadenie funguje, aby ste mohli efektívne čistiť a udržiavať chladiaci systém. Pochopením princípu fungovania a znalosťou chladenia budete profitovať z účinnosti vášho zariadenia. Napríklad, ak sa naučíte nastaviť komerčnú chladničku do vetracej polohy, môže to pomôcť predchádzať jej preťaženiu a znížiť spotrebu energie.
Aké komponenty sú súčasťou chladiaceho systému?
Ako už bolo spomenuté vyššie, chladenie je obehový systém, ktorý obsahuje niektoré mechanické časti a komponenty, medzi ktoré patrí kompresor, kondenzátor, expanzný/škrtiaci ventil, výparník atď. Okrem toho je chladivo kľúčovou látkou na prenos vnútorného tepla do vonkajšieho kondenzátora. Každý komponent má svoju špecifickú funkciu, aby v tomto obehovom systéme tlačil chladivo do obehu a chladivo sa obehovo premieňa na plyn alebo kvapalinu. Tieto pohyby môžu spôsobiť, že chladiaci účinok zníži teplotu v chladiacom zariadení.
Kompresor
Kompresor sa považuje za zdroj energie, ktorý tlačí chladivo do chladiaceho cyklu a tento komponent obsahuje motor na odsávanie pary chladiva z výparníka a jej stláčanie vo valci, aby sa zvýšila jej teplota a tlak, takže para chladiva sa môže ľahko kondenzovať vzduchom a vodou s izbovou teplotou, keď sa tlačí do kondenzátora.
Kondenzátor
Kondenzátor je zariadenie na výmenu tepla, ktoré obsahuje sadu rúrkových cievok a rebier upevnených na zadnej alebo bočných stranách chladničky. Keď tadiaľ prechádza para chladiva s vysokým tlakom a teplotou, kondenzuje a premení sa na kvapalnú formu s izbovou teplotou, ale kvapalné chladivo je stále pod vysokým tlakom.
Expanzný ventil
Predtým, ako sa kvapalné chladivo dostane do výparníka, jeho tlak a teplota sa pri prietoku expanzným ventilom znížia na úroveň nasýtenia. Náhly pokles teploty a tlaku môže spôsobiť chladiaci efekt.
Výparník
Výparník je tiež zariadenie na výmenu tepla. Chladiaca kvapalina s nízkou teplotou a tlakom prúdi do tohto zariadenia, kde sa odparuje na paru, ktorá absorbuje teplo vzduchu v chladničke. Takýto proces prispieva ku konečnému cieľu, ktorým je ochladenie uskladnených potravín a nápojov. Čím nižšie je množstvo chladiva vo výparníku, tým nižšia je teplota uskladnených položiek.
Ako funguje chladiaci systém?
Vyššie uvedené komponenty sú v kontakte pomocou rúrok a vytvárajú tak obehový systém. Keď systém pracuje, kompresor nasáva do valca nízkoteplotnú a nízkotlakovú paru chladiva generovanú výparníkom. Keď je tlak (aj teplota stúpa) mierne vyšší ako tlak v kondenzátore, vysokotlaková para chladiva vo valci sa posiela do kondenzátora (teda zohráva úlohu kompresie a prenosu chladiva kompresorom). Vnútri kondenzujúceho chladiva vysokoteplotnej a vysokotlakovej pary a nízkoteplotného vzduchu (alebo vody) pri izbovej teplote prebieha prenos tepla a kondenzácia kvapalného chladiva. Kvapalné chladivo po ochladení expanzným ventilom (buck) prúdi do výparníka, vo výparníku absorbuje teplo a potom odparuje chladiaci predmet. Týmto spôsobom sa chladiaci predmet ochladí a kompresor odsáva chladiacu paru, takže v chladiacom systéme prebiehajú štyri procesy kompresiou, kondenzáciou, expanziou a odparovaním, čím sa dokončí cyklus.
Refrigeration Cycle | Animation
Kľúčové technológie a inovácie
Okrem vyššie uvedených základných metód sa technológia chladenia vyvíja smerom k vysokej účinnosti, inteligencii a nízkej karbonizácii.
Trendy budúceho vývoja
Dátové centrá s nízkym obsahom uhlíkov a nulových uhlíkov: Hlavným prúdom sa budú riadiť politikami (ako sú čínske „duálne uhlíkové“ ciele), prírodné chladenie, obnovenie odpadového tepla a obnoviteľná energia a cieľ PUE sa posunie smerom k 1. Systém chladenia dátového centra je kľúčovým spojením pri vyrovnávaní výkonu, nákladov a energetickej účinnosti. Výber technológie je potrebné prispôsobiť miestnym podmienkam a potrebám.
