Chladenie spaľovacích motorov: Princípy, systémy a údržba

Chladenie spaľovacích motorov predstavuje kľúčový aspekt ich správnej funkcie, výkonu a životnosti. Systém chladenia zabezpečuje udržanie optimálnej prevádzkovej teploty, čím predchádza prehriatiu a znižuje opotrebovanie jednotlivých komponentov. V tomto článku sa podrobne zameriame na rôzne prístupy a technológie používané pri chladení spaľovacích motorov, ako aj na dôležité aspekty údržby pre zlepšenie účinnosti chladiaceho systému.

Základy chladenia spaľovacích motorov

Počas prevádzky spaľovacie motory generujú značné množstvo tepla. Toto teplo vzniká v dôsledku chemických reakcií spaľovania paliva a mechanického trenia pohyblivých častí. Bez adekvátneho odvodu tepla by mohlo dôjsť k dosiahnutiu kritických teplôt, ktoré by viedli k vážnemu poškodeniu motora. Chladiaci systém má preto za úlohu odvádzať prebytočné teplo vzniknuté počas spaľovacieho procesu a preniesť ho na jednotlivé časti motora a do motorového oleja.

Chladenie spaľovacích motorov má veľký podiel na ich tepelnej bilancii, pretože odvádza približne tretinu tepla privedeného do motora. Z dôvodu meniacich sa mechanických vlastností častí motora od určitej hranice teploty je chladenie nevyhnutné. Z hľadiska tepelného namáhania motor potrebuje prídavné zariadenie - systém na odvod tepla. Úlohou tohto systému je:

• Udržanie prípustnej tepelnej hladiny a tepelného spádu v hlave motora, valcoch, ložiskách, ventiloch, atď.
• Odvod tepla z mazacieho oleja, z chladiacej kvapaliny, z plniaceho vzduchu.
• Ohriatie motora na prevádzkovú teplotu.

Rôzne metódy chladenia

Existuje niekoľko hlavných metód chladenia spaľovacích motorov:

Vzduchové chladenie

Vzduchové chladenie je spôsob chladenia spaľovacích motorov, ktorý zabezpečuje odvod zvyškového tepla a prevádzku motora v optimálnom tepelnom režime. Oproti kvapalinovému chladeniu má výhodu v jednoduchšej konštrukcii (chýba chladič, rozvod kvapaliny, čerpadlo i zložité chladiace kanáliky v bloku i hlave motora) a v menšej tepelnej zotrvačnosti, čo je výhodné v extrémnych teplotných podmienkach.

Pri tomto type chladenia je motor chladený výhradne prúdiacim vzduchom. Prúd vzduchu sa vytvára ventilátorom, ktorý je poháňaný z kľukového hriadeľa, a náporom vetra počas jazdy. Na valcoch sú umiestnené tzv. rebrá pre lepšie odvádzanie teploty. Toto chladenie však nie je vždy dostatočne efektívne, najmä pri pomalej jazde, a v súčasnosti sa využíva iba pri niektorých typoch malých motorov (napr. pri kosačkách, motocykloch a takmer všetkých vrtuľových lietadlách), pri ktorých je motor uložený pozdĺžne a sú to najmä veľkoobjemové motory s nízkym kompresným pomerom, ktoré pracujú pri nižších teplotách. V minulosti sa vzduchom chladili napríklad motory osobných automobilov modelov Porsche a Tatra.

Existuje aj špecifický typ ejektorového chladenia, ktoré funguje na princípe podtlakového chladenia, kde je namiesto ventilátora použitý ejektor, do ktorého vyúsťuje výfukové potrubie.

Kvapalinové chladenie

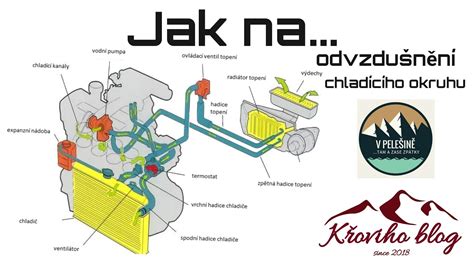

Kvapalinové chladenie je nepriame chladenie, kde kvapalina (typicky voda zmiešaná s nemrznúcou zmesou) slúži ako sprostredkovateľ na prenos tepla z motora do okolitého vzduchu. Tento systém je účinnejší a často preferovaný v moderných vozidlách, kde dokáže udržať rovnomernú teplotu všetkých častí motora.

Chladiaca kvapalina vypĺňa dvojité hlavy valca ako aj priestor medzi vložkami valcov a blokom motora, čím vytvára akýsi kvapalinový plášť. Táto kvapalina po ohriatí prúdi do chladiča, kde sa ochladzuje prúdiacim vzduchom a opäť sa vracia do plášťa motora.

Časti kvapalinovej chladiacej sústavy

Kvapalinová chladiaca sústava sa skladá z nasledujúcich kľúčových komponentov:

• Chladič: Je to výmenník tepla medzi kvapalinou a vzduchom. Musí mať dostatočný vodný obsah a dostatočnú plochu na efektívne chladenie.
• Ventilátor: Používa sa na zvýšenie účinku chladiča, najmä pri nízkych rýchlostiach alebo pri státí vozidla. Je ovládaný elektricky.
• Termostat: Je to zariadenie na výstupnom potrubí motora, ktoré automaticky reguluje optimálnu prevádzkovú teplotu motora (zvyčajne 85˚C - 90˚C). Funguje ako ventil, ktorý na studenom motore uzatvára prietok do chladiča, až kým sa motor nezohreje. Jeho prvoradou úlohou je zabezpečiť čo najrýchlejšie zahriatie motora na prevádzkovú teplotu.
• Vodná pumpa: Je to zväčša lopatkové čerpadlo umiestnené v prednej časti veka motora, ktoré zabezpečuje cirkuláciu chladiacej kvapaliny v okruhu. Jej práca je úmerná otáčkam motora.

Chladiaci okruh je pod tlakom, aby sa zvýšila teplota varu chladiacej zmesi. To zabraňuje vyvretiu kvapaliny aj pri teplotách nad 110 stupňov Celzia. Poruchy v chladiacom systéme môžu spôsobiť, že tekutina dosiahne bod varu pri nižšej teplote alebo zamrzne pri teplote 0 stupňov Celzia.

Chladenie pomocou oleja

Motorový olej nielenže maže trecie plochy pohyblivých častí motora, ale tiež pomáha odvádzať teplo. Tento systém sa často používa v kombinácii s inými metódami chladenia pre zvýšenie celkovej účinnosti.

Systémy vstrekovania paliva a prípravy zmesi

Moderné spaľovacie motory využívajú rôzne systémy na prípravu zmesi paliva a vzduchu, ktoré ovplyvňujú aj tepelnú bilanciu motora.

Karburátorové vstrekovanie

Kedysi najčastejšie používané zariadenie na prípravu zmesi vzduchu. Princíp fungovania spočíva v tom, že prúdiaci vzduch strháva palivo z dávkovacej trysky a spolu putujú do valcov. Výhodou je jednoduchá konštrukcia bez elektroniky, nevýhodou je nepresná regulácia paliva a časté poruchy. Využitie nachádza stále pre drobné zariadenia ako traktory, kosačky, motorové píly a v motošporte.

Nepriame vstrekovanie

Tento systém bol zavedený ako náhrada karburátora, pričom sa zaviedla samostatná vstrekovacia tryska do potrubia sania tesne pred vstup do valcov. Dávkovanie paliva je riadené elektronicky. Vzduch sa v potrubí zmiešal s palivom. Viacbodové nepriame vstrekovanie (MPI) malo pre každý valec vlastný vstrekovač do rozdeleného potrubia sania a bolo využívané pre benzínové aj dieslové motory bez turba.

Priame vstrekovanie

Najčastejšie sa používa v moderných naftových motoroch a najnovších benzínových motoroch. Pri naftových motoroch umožňuje kvalitné rozprášenie nafty do valca a jej zmiešanie so vzduchom, čo vedie k čistejšiemu a efektívnejšiemu spaľovaniu. Pri benzínových motoroch, vzhľadom na vlastnosti benzínu, je potrebné valce chladiť, aby nedošlo k predčasnému vzplanutiu paliva z dôvodu vysokej teploty. Na zabezpečenie vhodnej teploty valcov sa používa predvstrek paliva, vstrekovanie vody (experimentálne!) alebo vonkajšie chladenie. Alternatívou je použitie paliva s vyšším oktánovým číslom.

Prívod vzduchu do motora

Prívod vzduchu do motora je realizovaný skrz nasávacie potrubie, filter a škrtiacu klapku, ktorá obmedzuje množstvo nasávaného vzduchu. Moderné motory môžu využívať technológiu dual VVT (variable valve timing) - variabilné časovanie ventilov sania, ktoré pomocou regulácie doby otvorenia ventilov určuje množstvo nasávaného vzduchu.

Ďalšie komponenty sania zahŕňajú turbo (ktoré je chladené a mazané olejom, často aj vodou), intercooler (medzichladič nasávaného vzduchu), rezonátor a váhu vzduchu (snímač prietoku vzduchu).

V prípade variabilného časovania ventilov sania je nevyhnutné použiť priame vstrekovanie paliva.

Mazacia sústava

Mazacia sústava zabezpečuje zníženie trenia medzi pohyblivými časťami motora a prevenciu ich opotrebenia a poškodenia. Olej sa zhromažďuje v spodnej časti kľukovej skrine (v olejovej vani), odkiaľ ho olejové čerpadlo poháňané otáčkami motora dopravuje do hlavy motora a ďalej do jednotlivých častí motora vyžadujúcich mazanie. Každá súčiastka motora je dizajnovaná tak, aby dochádzalo k jej efektívnemu mazaniu, či už rozstrekovaním oleja, tlakom cez úzke otvory, alebo inými mechanizmami.

Nároky na motorový olej sú vysoké a každý výrobca motora definuje špecifické požiadavky na olej, vrátane hustoty pri rôznych teplotách, zloženia, prísad a aditív. Nesprávny výber oleja môže viesť k interakcii s materiálmi v motore a k jeho deštrukcii.

K poruchám mazania dochádza zriedka, ale môžu zahŕňať netesnosti okruhu, zanesenie nečistotami, alebo presak oleja do iných okruhov (napr. do chladiaceho systému, čo sa prejavuje olejovými škvrnami v nádržke chladiacej kvapaliny).

Výfukový systém

Výfukový systém slúži na odvod splodín spaľovania z motora. Spálené palivo, pod vysokým tlakom a teplotou, opúšťa spaľovací priestor cez výfukové ventily a je odvádzané výfukovým potrubím. Kinetická energia výfukových plynov sa využíva napríklad na pohon turba.

Výfukové plyny prechádzajú katalyzátorom, ktorý pomocou chemických reakcií odbúrava väčšinu škodlivých látok. V tlmiči výfuku sa spomaľuje rýchlosť výfukových plynov a usmerňuje ich prúdenie, čím sa dosiahne stíšenie výstupu plynov.

Riadiace jednotky motora (ECU) analyzujú chemické zloženie výfukových plynov a na základe týchto údajov upravujú dávkovanie paliva, vzduchu alebo iné parametre pre optimálny chod motora.

Systémy kontroly emisií

Na zníženie emisií škodlivých látok sú spaľovacie motory vybavené rôznymi systémami:

• Katalyzátory: Premieňajú škodlivé zlúčeniny (NOx, HC, CO) na menej škodlivé (N2, H2O, CO2).
• EGR (Exhaust Gas Recirculation): Recirkuluje časť výfukových plynov späť do spaľovacej komory na zníženie emisií NOx.
• PCV (Positive Crankcase Ventilation) systém: Odvádza nezhorené plyny a olejové pary z motorovej skrine späť do nasávacieho potrubia na zníženie emisií uhľovodíkov.
• Systém kontroly výparov paliva (EVAP): Zabraňuje úniku uhľovodíkových výparov z paliva do atmosféry.
• DPF (Diesel Particulate Filter): Filter používaný pri naftových motoroch na zachytávanie pevných častíc z výfukových plynov.

Základné komponenty spaľovacieho motora

Spaľovacie motory sa delia na:

• Zážihové motory: Nasávajú zápalnú zmes paliva a vzduchu, ktorá sa po stlačení zapáli elektrickou iskrou.
• Vznetové motory (dieselové): Nasávajú čistý vzduch, ktorý sa pri kompresii zohreje na vysokú teplotu. Pred ukončením kompresného zdvihu sa do horúceho vzduchu vstrekne jemne rozprášené palivo (nafta), ktoré sa samovoľne vznieti.

Motory môžu byť ďalej delené na dvojtaktné a štvortaktné.

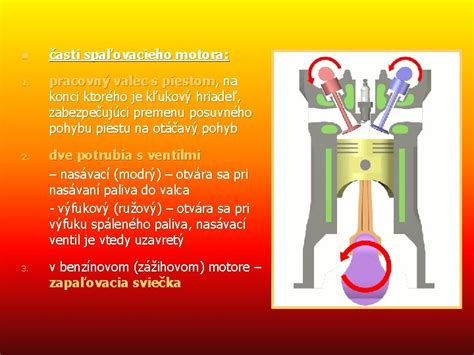

Štvortaktný zážihový motor

Pracovný cyklus prebieha počas štyroch zdvihov piesta a dvoch otáčkach kľukového hriadeľa:

1. Nasávanie: Piest sa pohybuje nadol, nasávací ventil je otvorený, nasáva sa zmes paliva a vzduchu.
2. Stláčanie (kompresia): Piest sa pohybuje nahor, ventily sú zatvorené, zmes sa stláča. Na konci zdvihu sa zmes zapáli elektrickou iskrou.
3. Expanzia (výbuch): Rozpínajúce sa plyny tlačia piest nadol, čím sa vytvára pracovný zdvih.
4. Výfuk: Piest sa pohybuje nahor, výfukový ventil je otvorený, spaliny sa vytláčajú von.

Štvortaktné zážihové motory sú v súčasnosti najpoužívanejšie vďaka nižšej spotrebe paliva, ekologickejšej prevádzke, hladšiemu chodu, dostatočnému výkonu pri nízkych otáčkach a dokonalejšiemu systému mazania a chladenia.

Dvojtaktný zážihový motor

Pracovný cyklus prebieha počas dvoch zdvihov piesta a jednej otáčke kľukového hriadeľa. Využíva priestor kľukovej skrine na nasávanie a prepravu zmesi. Má jednoduchšiu konštrukciu bez vačkovej hriadele a ventilov, využíva priame otvory v plášti valca. Dvojtaktné motory sa využívajú najmä v kosačkách, motorových pílach a niektorých malých motocykloch, ale postupne sa z trhu strácajú kvôli nižšej životnosti a ekológii.

Štvortaktný vznetový motor

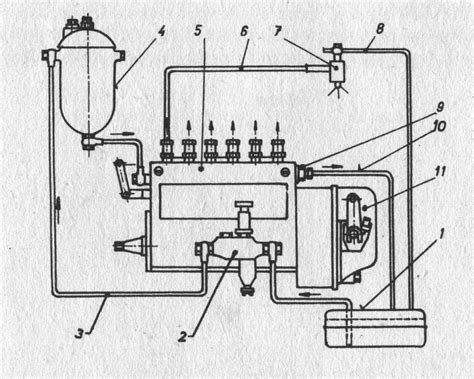

Pracovný cyklus je podobný štvortaktnému zážihovému motoru, avšak do valcov sa nasáva len čistý vzduch. Vznetový motor nemá karburátor ani elektrické zapaľovanie, ale používa vstrekovacie čerpadlo, tlakové potrubie a vstrekovacie dýzy. Vzduch sa stláča na vysoký tlak a teplotu, pričom vstreknutá nafta sa samovoľne vznieti. Vznetové motory pracujú s veľkou kompresiou (až 1:16) a sú teplotne viac namáhané, preto sa používajú najmä v nákladných autách, autobusoch a poľnohospodárskych strojoch.

Kľúčové komponenty a ich funkcie

• Piest: Duté valcovité teleso s drážkami pre piestne krúžky, ktoré prenáša silu z expanzie plynov na ojnicu.
• Piestne krúžky: Liatinové prstence, ktoré tesnia piest vo valci a stierajú prebytočný olej.
• Piestny čap: Spája piest s ojnicou.
• Ojnica: Spája piest s kľukovým hriadeľom a prenáša jeho oscilačný pohyb na otáčavý.
• Kľukový hriadeľ: Hlavná otáčavá časť motora, na ktorú sa prenáša výkon zo spaľovacieho procesu.
• Rozvodový hriadeľ (vačka): Riadi otváranie a zatváranie ventilov.
• Ventily: Uzatvárajú spaľovací priestor a umožňujú vstup zmesi/vzduchu a výstup spalín.

Technické parametre ako vŕtanie valca (priemer otvoru valca), zdvih piesta (dráha piesta medzi horným a dolným úvratom), kompresný priestor (priestor nad piestom v hornom úvrate) a pracovný priestor (priestor nad piestom v dolnom úvrate) definujú objem a výkon motora.

Efektívne riešenia a tipy na optimalizáciu chladenia

Na zabezpečenie optimálneho chladenia motorov je dôležité implementovať niekoľko efektívnych riešení:

• Pravidelná údržba: Kontrola hladiny chladiacej kvapaliny, čistenie chladiča a kontrola hadíc a spojení na netesnosti.
• Inštalácia kvalitného chladiča: Výber chladiča s dobrým prietokom a výkonom.
• Používanie termostatov: Regulácia teploty chladiacej kvapaliny pre optimálne chladenie v rôznych podmienkach.
• Zlepšenie aerodynamiky: Zlepšenie prúdenia vzduchu okolo motora a chladiča, napríklad inštaláciou dodatočných ventilátorov.

Chladenie je kľúčové pre správnu funkciu a dlhú životnosť spaľovacieho motora. Správne chladenie zabezpečuje optimálnu teplotu motora, čím sa predchádza prehriatiu a znižuje opotrebovanie. Prehriatie môže spôsobovať vážne poškodenie, ako sú praskliny vo valcoch alebo deformácie hlavy valcov.
