Princíp fungovania chladenia pre domáce rekuperačné jednotky

Komfort vnútorného prostredia je ovplyvnený viacerými faktormi, pričom najvýznamnejší vplyv majú teplota, vlhkosť, čistota vzduchu a jeho rýchlosť prúdenia. Riadené vetranie zohráva kľúčovú úlohu pri zabezpečení príjemného ovzdušia v každej miestnosti. Pravidelná výmena vzduchu je nevyhnutná pre zdravie človeka a jeho optimálny pracovný výkon, pričom množstvo potrebného čistého vzduchu závisí od charakteru vykonávanej práce.

Vetrací systém nielenže zabezpečuje výmenu vzduchu a reguláciu vlhkosti, ale tiež efektívne predchádza tvorbe plesní v miestnostiach, najmä v rohoch a na miestach s nedostatočným pohybom vzduchu. Moderné novostavby a zrekonštruované domy sa vyznačujú vynikajúcou tepelnou izoláciou a vysokou tesnosťou, čo obmedzuje prirodzenú výmenu vzduchu. Tento problém sa rieši prostredníctvom centrálneho vetrania.

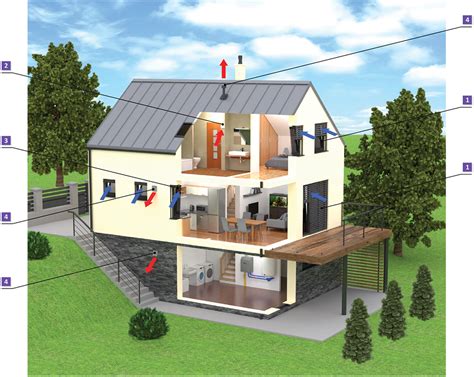

Centrálne vetracie systémy

Moderné centrálne vetracie systémy sú vybavené výmenníkom tepla, ktorý umožňuje spätné získavanie tepla z odpadového vzduchu. Tieto systémy dokážu získať späť viac ako 90 % tepla obsiahnutého v odvádzanom vzduchu a použiť ho na ohrev čerstvého privádzaného vzduchu. Centrálny vetrací systém funguje na princípe výmeny vzduchu prostredníctvom potrubnej siete, ktorá je integrovaná do konštrukcie domu (stropy, podlahy, steny). Viditeľné sú iba diskrétne výustky vzduchu v jednotlivých miestnostiach.

Výmenu vzduchu zabezpečuje automatická prevádzka centrálnej rekuperačnej jednotky. Správne dimenzované potrubia a presne riadená prevádzka minimalizujú hluk spôsobený prúdiacim vzduchom. Pre náročnejších používateľov je možné do potrubia nainštalovať aj tlmiče hluku.

Typy potrubných systémov

Inštalácia centrálneho potrubného systému môže byť realizovaná pomocou kruhových alebo plochých potrubí.

Decentrálne vetracie systémy

Decentrálny vetrací systém sa odlišuje absenciou rozsiahlych rozvodných potrubí. Jeho inštalácia vyžaduje vytvorenie otvoru v obvodovej stene na montáž kompaktnej decentrálnej rekuperačnej jednotky pre každú miestnosť.

Na prevádzku decentrálnych jednotiek je potrebné elektrické napätie (230 V), ktoré napája energeticky úsporné a tiché ventilátory. Tieto ventilátory plynulo regulujú prívod čerstvého vzduchu na základe aktuálnej kvality ovzdušia v miestnosti. Typická zostava decentrálneho vetracieho systému pre jednu miestnosť môže obsahovať dve rekuperačné jednotky, ktoré sa striedajú v nasávaní čerstvého a vyfukovaní odpadového vzduchu.

Vplyv kvality vnútorného vzduchu

Podľa Svetovej zdravotníckej organizácie trávime vo vnútornom prostredí až 90 % nášho času. Naša pohoda, produktivita a zdravotný stav tak priamo závisia od kvality vzduchu, ktorý dýchame, vrátane jeho výmeny a teploty. Je preto dôležité zabezpečiť dostatočné vetranie a poznať výhody a obmedzenia rôznych riešení.

Indikátory kvality vzduchu

Najbežnejšími ukazovateľmi kvality vnútorného vzduchu sú:

• Vlhkosť: Optimálna relatívna vlhkosť by sa mala pohybovať v rozmedzí 35 % až 60 %.
• Oxid uhličitý (CO2): Koncentrácia CO2 sa udáva v jednotkách ppm (parts per million). Vo vnútorných priestoroch by nemala presiahnuť 1 200 ppm. V nedostatočne vetraných priestoroch bežne prekračuje 1 700 ppm, pričom v malých spálňach v noci môže dosiahnuť až 2 500 ppm.

Zdroje znečistenia vnútorného vzduchu

Okrem oxidu uhličitého vznikajúceho pri dýchaní sa do vnútorného prostredia dostávajú aj ďalšie škodliviny:

• Vlhkosť (H2O): Tvorí sa najmä pri sprchovaní, varení a sušení bielizne.
• Emisie z fajčenia, pálenia sviečok a krbov.
• Formaldehyd (HCOH): Uvoľňuje sa z drevotrieskových dosiek alebo penových izolačných hmôt.
• Toxické organické látky (VOC): Šíria sa z nábytku, náterov, podláh a čistiacich prostriedkov.

Dôsledky nedostatočného vetrania

Nedostatočné vetranie môže viesť k okamžitým zdravotným problémom, ako je únava, ospalosť, bolesti hlavy, podráždenie očí a hrdla, či zhoršený spánok. Dlhodobý pobyt v znečistenom prostredí môže spôsobiť chronickú únavu a zvýšenú chorobnosť. Medzi ďalšie prejavy nedostatočného vetrania patrí zápach a pri vysokej vlhkosti aj tvorba plesní.

Princípy vetrania

Prirodzené vetranie

Prirodzené vetranie, najrozšírenejší spôsob výmeny vzduchu, zahŕňa otváranie okien, využívanie ventilačných šácht, komínov a strešných okien, ale aj prirodzenú infiltráciu vzduchu cez netesnosti a škáry. V moderných budovách sa snažíme netesnostiam predchádzať.

Krížové prevetranie otváraním okien je najefektívnejšie. V zimnom období je dôležité vetrať krátko, intenzívne a viackrát denne, aby nedošlo k podchladeniu stien, ktoré môže viesť k tvorbe plesní. Dlhodobé vetranie (aj mikroventiláciou) v zime spôsobuje značné tepelné straty. Účinnosť prirodzeného vetrania ovplyvňuje mnoho faktorov, ako počasie, rozdiel teplôt, tlak vzduchu a veternosť.

V letných mesiacoch sa neodporúča celodenné vetranie, ktoré by zbytočne prehrievalo interiér. Vhodnejšie je obmedziť vetranie počas dňa a uprednostniť nočné a skoré ranné hodiny s nižšou teplotou.

Riadené prirodzené vetranie

Komfortným riešením je riadené prirodzené vetranie pomocou servomotorického pohonu okien. Systém je možné nastaviť podľa potrieb a ovládať ho pomocou snímačov teploty, vlhkosti a CO2. Dokáže automaticky reagovať na zmeny počasia, napríklad zatvoriť okná pri silnom vetre alebo daždi. Využíva komínový efekt s odsávaním vzduchu ventilátorom.

Nútené podtlakové vetranie

Tento systém kombinuje prirodzený prívod vzduchu s núteným odvodom. Pre správnu funkciu je nutné zabezpečiť dostatočný prívod čerstvého vzduchu do obytných miestností (cez okná, dvere, štrbiny alebo mriežky). Ak prívod nie je dostatočný, systém nasáva vzduch cez netesnosti, čím dochádza k neupravovanému prívodu vzduchu, ktorý môže v zime obťažovať chladom a v lete zvyšovať teplotu.

Užívateľsky komfortné riešenie umožňuje odsávanie vzduchu na základe koncentrácie škodlivín (vlhkosť, CO2, VOC) a ovláda sa centrálne alebo cez internet.

Rekuperácia: princíp spätného získavania tepla

Bežné vetranie môže spôsobiť stratu 30 až 50 % energie potrebnej na vykurovanie. Systém centrálneho núteného vetrania so spätným získavaním tepla, známy ako rekuperácia, dokáže zachytiť a znovu využiť značnú časť tepelnej energie, ktorá by sa inak stratila. Účinnosť rekuperačných systémov pre rodinné domy sa pohybuje až do 90 %.

Záujem o rekuperačné vetranie rastie v dôsledku sprísňujúcich sa požiadaviek na energetickú hospodárnosť budov. Stavby v najvyšších energetických triedach (A1, A0) sú vzduchotesné a kladú vyššie nároky na nútené vetranie.

Mechanizmus výmeny tepla

Pri rekuperačnom vetraní sa znečistený odpadový vzduch z interiéru odsáva potrubím do rekuperačnej jednotky. Tam prechádza cez výmenník tepla, kde predohrieva čerstvý vonkajší vzduch, ktorý prúdi v susedných kanálikoch. Oba prúdy vzduchu sa pritom vzájomne nemiešajú.

Rekuperačný výmenník

Rekuperačný výmenník (rekuperátor) je kľúčovým komponentom, kde odpadový vzduch odovzdáva svoju energiu (teplo alebo chlad) privádzanému vzduchu. Odovzdávanie tepla prebieha cez steny výmenníka. Pre udržanie stabilnej úrovne vlhkosti je možné použiť entalpický výmenník, ktorý umožňuje aj spätné získavanie vlhkosti. Odporúča sa minimálne raz ročne výmenník vyčistiť.

Obtoková klapka

Obtoková klapka umožňuje obchádzanie rekuperačného výmenníka a je riadená automaticky. Využíva sa napríklad pri nočnom vetraní v lete, kedy chceme priviesť chladnejší vonkajší vzduch priamo do interiéru bez ohrevu.

Riadiaca jednotka

Riadiaca jednotka zabezpečuje ovládanie všetkých režimov vetrania prostredníctvom nástenného ovládača, mobilnej aplikácie alebo počítača. K riadiacej jednotke je možné pripojiť aj ďalšie vstupy, ako sú vypínače osvetlenia alebo snímače.

Protimrazová ochrana

Protimrazová ochrana chráni rekuperačný výmenník v chladných podmienkach. Môže byť realizovaná pomocou elektrického výhrevného telesa alebo automatickou reguláciou výkonu ventilátorov. Dodatočný výmenník tepla pred rekuperačnou jednotkou môže stabilizovať teplotu privádzaného vzduchu a slúžiť aj ako ochrana proti mrazu.

Systém rozvodov a komponentov rekuperácie

Prívodné a odvodné potrubie medzi rekuperačnou jednotkou a exteriérom je potrebné dôkladne izolovať, aby sa zabránilo kondenzácii. Izolácia je nevyhnutná aj pre potrubný systém umiestnený v nevykurovaných priestoroch, ako sú podkrovia.

Vetrací systém s rekuperáciou zabezpečuje prívod čerstvého vzduchu do hlavných obytných miestností (obývačka, spálne). Rekuperačná jednotka sa zvyčajne inštaluje v technickej miestnosti, chodbe, kúpeľni alebo WC, na stene či pod stropom.

Rekuperačná jednotka a potrubné rozvody

Rekuperačná jednotka je centrálnym prvkom systému. Potrubné rozvody prepájajú jednotku s jednotlivými miestnosťami. Vedú sa samostatne pre prívod a odvod vzduchu. Potrubia môžu byť pozinkované (tzv. spiro) alebo plastové (PE, PVC, EPE) s kruhovým, hranatým alebo oválnym prierezom. Montujú sa do podhľadov alebo horných rohov miestností a často sú prekryté sadrokartónom.

Rozdeľovacie boxy pre prívod a odvod vzduchu sú bežné pri plastových rozvodoch s malou výškou. Pri pozinkovaných rozvodoch vedú z hlavného potrubia samostatné vetvy priamo do miestností.

Koncové prvky a výduchy

Koncové prvky zabezpečujú prívod alebo odvod vzduchu do/z miestností a sú osadené v stenách, stropoch, podhľadoch alebo podlahách. Nasávacie kusy s mriežkou alebo protidažďovou žalúziou slúžia na prívod vzduchu z exteriéru. Výfukové kusy (mriežky, zošikmené kusy, strešné hlavice) odvádzajú znehodnotený vzduch do exteriéru. Podľa legislatívy by mali byť výfukové a nasávacie kusy vzdialené od seba minimálne 1,5 metra.

Tlmiče a ďalšie príslušenstvo

Tlmiče sa inštalujú medzi jednotku a miestnosti, kde by mohol vadiť hluk. V domoch s rekuperáciou sa odporúča montovať otváravé okná. Systém by mal byť navrhnutý s ohľadom na veľkosť domu a počet obyvateľov, pričom je vhodné, aby bol v prevádzke nepretržite, s nižším výkonom počas neprítomnosti.

Typy rekuperačných jednotiek

Centrálna rekuperácia

Pri plastových rozvodoch sú na hlavné potrubie pripojené rozdeľovacie boxy, z ktorých vedú potrubia k pripojovacím boxom. Pri plastových rozvodoch je výhodné sústrediť rozdeľovacie boxy do stredu objektu pre minimalizáciu rozdielov v dĺžke potrubných trás a uľahčenie regulácie prietoku vzduchu. Pri pozinkovaných rozvodoch systém neobsahuje rozdeľovacie a pripojovacie boxy.

Rozdiel spočíva najmä v distribúcii vzduchu. Pozinkované rozvody sú lacnejšie, plastové sa ľahšie montujú a dajú sa lepšie čistiť, sú dostupné aj v antibakteriálnom vyhotovení.

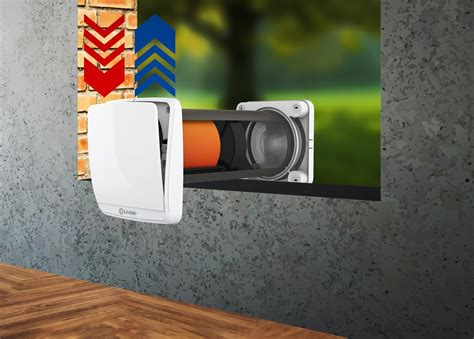

Decentrálna (lokálna) rekuperácia

Ak nie je možné budovať rozsiahle potrubné rozvody, alternatívou sú rekuperačné jednotky zabudované priamo v ráme okna alebo osadené vo vnútornom ostení nad oknom, pod parapetnou doskou či vedľa okna. Tento systém však nie je vhodný pre veľké miestnosti, nakoľko intenzita výmeny vzduchu je nízka. Informácie o objeme výmeny vzduchu výrobcovia často neuvádzajú.

Lokálna rekuperácia s priebežnou prevádzkou je určená pre jednu miestnosť a inštaluje sa priamo na stenu. Často sa využíva v menších bytoch alebo pri rekonštrukciách. Jednotka môže byť potrubím prepojená aj s vedľajšou miestnosťou, avšak pri vyšších nárokoch na výmenu vzduchu stúpa hlučnosť.

Jednotky lokálnej rekuperácie so striedavou prevádzkou sú riešením, kde inštalácia centrálneho vetrania nie je možná. V obvodovej stene každej vetranej miestnosti je osadená malá stenová jednotka s ventilátorom. Princíp spätného získavania tepla je zabezpečený striedavou prevádzkou dvoch spárovaných zariadení, ktoré v približne minútových intervaloch menia smer prúdenia vzduchu.

Pasívne a aktívne rekuperačné jednotky

• Pasívne jednotky využívajú iba výmenník tepla bez dodatočného zdroja energie.
• Aktívne jednotky disponujú napríklad tepelnými čerpadlami na dodatočné ohrievanie alebo chladenie vzduchu.

Jednotky s chladiacim modulom

Niektoré jednotky sú vybavené modulom na intenzívne chladenie privádzaného vzduchu pre zvýšenie komfortu.

Rekuperácia v lete: princíp chladenia

V letných mesiacoch je možné využiť systém riadeného vetrania s rekuperáciou tepla aj na chladenie priestoru. Existujú dva hlavné spôsoby:

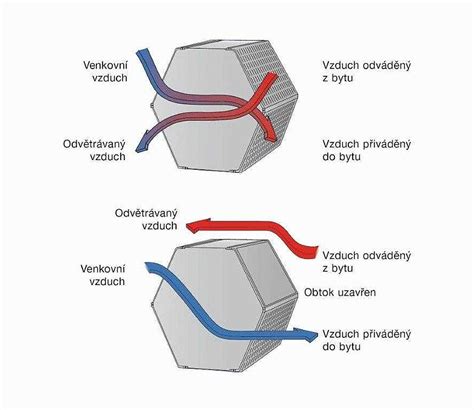

Voľné chladenie (Letný bypass režim)

Táto metóda sa využíva, keď je teplota vonkajšieho vzduchu nižšia ako teplota vo vnútri. V tomto režime sa rekuperačná jednotka prepne do bypass režimu, ktorý obchádza výmenník tepla. Chladnejší vonkajší vzduch je tak privádzaný priamo do interiéru bez ohrevu, pričom stále prechádza cez filtre.

Chladenie pomocou externého chladiča

Druhou možnosťou je kombinácia vetracej jednotky s rekuperáciou a externého kanálového chladiča vzduchu. Zdrojom chladu môže byť vonkajšia kondenzačná jednotka alebo studená voda pripravená napríklad tepelným čerpadlom.

Je dôležité poznamenať, že vetracie jednotky pre rodinné domy s výkonom do 600 m³/h poskytujú približne 2 kW chladiaceho výkonu, čo nemusí byť dostačujúce pre extrémne horúčavy.

Podlahové a stropné chladenie

Podlahové chladenie funguje na princípe cirkulácie studenej vody v potrubnom systéme zabudovanom v podlahe. Ochladený povrch podlahy následne sála chlad do priestoru.

Stropné chladenie funguje analogicky, s rozvodmi studenej vody v strope. Ochladená stropná konštrukcia potom rovnomerne sála chlad do miestnosti bez prievanu a hluku.

Rekuperácia nie je klimatizácia

Rekuperácia s chladením nie je priamou náhradou klasickej klimatizácie, nakoľko nedokáže ochladiť interiér na extrémne nízke teploty. Výrazne však zlepšuje komfort tým, že zabraňuje prehrievaniu interiéru a prispieva k rýchlejšiemu ochladeniu priestoru v popoludňajších hodinách.

Výhody a nevýhody chladenia rekuperáciou

• Výhody: Nízka spotreba energie, zdravý vzduch bez prievanu, nižšia uhlíková stopa, tichá prevádzka, možnosť kombinácie s fotovoltikou a smart systémami.
• Nevýhody: Nižší chladiaci výkon ako klimatizácia, vyššia vstupná investícia, závislosť od správneho návrhu systému, neochladí pri extrémnych horúčavách, potreba pravidelnej údržby filtrov.

Porovnanie rekuperácie s klimatizáciou

Kedy sa oplatí investovať do rekuperácie s chladením

• Rodinný dom: Ideálne riešenie pre novostavby s dôrazom na nízkoenergetický alebo pasívny štandard.
• Byt: Vhodné najmä v mestských bytoch, kde prirodzené vetranie nie je možné kvôli hluku alebo smogu, ak je technicky možné zabudovať jednotku.
• Novostavba vs. rekonštrukcia: V novostavbách sa ľahko integruje už v projekte. Pri rekonštrukciách je možná, ale s vyššími nákladmi na stavebné úpravy.
• Kombinácia s fotovoltikou a inteligentným riadením: Optimalizuje spotrebu a časovanie chladenia pre maximálny komfort a minimálnu spotrebu energie.

Chladenie rekuperáciou je moderné, ekologické a energeticky úsporné riešenie pre udržanie príjemnej teploty a kvality vzduchu v interiéri. Je vhodné pre pasívne a nízkoenergetické domy, kde je energetická účinnosť kľúčová. Vzhľadom na menšiu náročnosť na priestor je tiež vhodnou alternatívou v menších bytoch.

Čo treba zvážiť pred inštaláciou?

• Veľkosť a typ objektu: Výkon jednotky musí zodpovedať veľkosti a typu budovy.
• Izolačné vlastnosti objektu: Dobrá izolácia zvyšuje účinnosť rekuperácie.
• Požiadavky na chladenie: Pri vysokých nárokoch na chladenie môže byť potrebné kombinovať rekuperáciu s iným systémom.

Chladiace výmenníky sa osadzujú na prívodné potrubie a môžu sa použiť s tepelným čerpadlom s reverzným chodom. Vzhľadom na obmedzený výkon pri pasívnej rekuperácii nemožno očakávať výsledky porovnateľné s klimatizačnými jednotkami, avšak k zlepšeniu komfortu určite prispejú.
