Chladenie Peltierovým článkom so solárnou energiou: Inovatívne riešenia a výzvy

S rastúcimi teplotami a nákladmi na energiu je hľadanie efektívnych a udržateľných metód chladenia čoraz dôležitejšie. Chladenie pomocou Peltierových článkov sa stáva čoraz populárnejším riešením v oblasti udržateľnej technológie. V kombinácii so slnečnou energiou, ktorá je obnoviteľným a ekologickým zdrojom, predstavuje tento prístup inovatívny spôsob, ako efektívne ochladiť prostredie. Tento článok preskúmava výhody a nevýhody tejto technológie a analyzuje, ako môže prispieť k zlepšeniu energetickej účinnosti a ochrane životného prostredia. Technológie solárneho chladenia ponúkajú udržateľnú cestu k ekologickej regulácii teploty, ktorá využíva čistú, obnoviteľnú energiu namiesto elektriny z fosílnych palív zo siete.

Princíp fungovania Peltierových článkov

Peltierove články, známe aj ako termoelektrické moduly, fungujú na princípe Peltierovho efektu, pri ktorom dochádza k prenosu tepla medzi dvoma rôznymi vodičmi, keď je na ne aplikované elektrické napätie. Peltierov jav objavil v roku 1834 Jean C. Peltier. Pri pretekaní elektrického prúdu vyvinie Peltierov článok rozdielne teploty na stykových plochách dvoch vodičov: jedna plocha sa schladí a druhá sa zohreje. Týmto spôsobom môžu Peltierove články efektívne chladiť, ale aj ohrievať. Termoelektrický jav je opakom známeho termoefektu (Seebeckovho javu), ktorý sa používa napríklad pri meraní teplôt pomocou termočlánkov. Súčasne je možné využiť aj reverzný Seebeckov jav, pri ktorom rozdielne teploty na stykových plochách generujú elektrický prúd.

Výhody a nevýhody Peltierových článkov

Hlavné výhody Peltierových článkov zahŕňajú ich kompaktnosť, absenciu pohyblivých častí a tichý chod. Sú bezúdržbové, nezávislé od polohy a ich chladiaci výkon sa dá ľahko nastaviť pomocou napájacieho napätia. Okrem toho nie sú potrebné žiadne chladivá. Používajú sa pre malé kapacity v termografii, ako chladiče nápojov alebo v medicínskom inžinierstve. Nevýhody sa týkajú ich energetickej účinnosti, ktorá môže byť nižšia v porovnaní s tradičnými chladničkami na báze kompresie. Zariadenie pracuje s relatívne nízkou účinnosťou, väčšinou v pomere (ohrievací/chladiaci výkon) 1,5 až 2,5 pri nulovom rozdiele teplôt. Maximálny rozdiel teplôt môže dosiahnuť 60 až 110 °C, čo umožňuje usmerniť chladenie na malú plochu.

Experimentálna jednotka ET 120: Praktická demonštrácia

Experimentálna jednotka ET 120 demonštruje chladenie pomocou Peltierovho javu. Vhodným spojením p- a n-dopovaných polovodičových materiálov možno dostatočne zvýšiť chladiaci výkon, aby bol použiteľný. Experimentálna zostava je prehľadne usporiadaná na prednej strane jednotky. Centrálnym komponentom systému je Peltierov prvok. Vykurovací a chladiaci výkon Peltierovho článku sa rozptýli prúdmi vody. Meranie príslušného prietoku a vstupnej a výstupnej teploty umožňuje určiť tepelné toky. Dodávaný elektrický výkon sa určuje pomocou merania prúdu a napätia. Vďaka uzavretému vodnému okruhu môže byť experimentálna jednotka krátkodobo prevádzkovaná aj bez pripojenia k vodovodnej sieti.

Špecifikácie experimentálnej jednotky ET 120

Funkčný model Peltierovho chladiaceho systému:

• Experimentálna jednotka s prehľadným dizajnom všetkých komponentov vpredu.
• Vodou chladený Peltierov prvok.
• Spoločný vodný okruh na vykurovanie a chladenie s nádržou, čerpadlom a prietokomermi.
• Elektrický výkon voľne nastaviteľný pomocou potenciometra.
• Digitálne zobrazenie teploty, prúdu a napätia.
• Prietokomer meria prietoky vody pomocou rotametrov.

Technické údaje:

• Peltierov prvok:
  • Max. chladiaci výkon: 191,4 W
  • Max. prúd: 22,6 A
  • Max. napätie: 16,9 V
  • Max. teplotný rozdiel: 77,8 K
  • Teplota horúcej strany: 50 °C
• Pumpa:
  • Príkon: 120 W
  • Max. prietok: 1000 L/h
  • Max. hlava: 30 m
• Nádrž na vodu:
  • Obsah: 7 L
• Meracie rozsahy:
  • Prúd: 0-20 A
  • Napätie: 0-200 V
  • Teplota: 2x -30-80 °C, 4x 0-100 °C
  • Prietok: 2-27 L/h, 15-105 L/h
• Napájanie: 230 V, 50 Hz, 1 fáza; 230 V, 60 Hz, 1 fáza; 120 V, 60 Hz, 1 fáza (UL/CSA voliteľné)
• Rozmery a hmotnosť:
  • DxŠxV: 1000x640x600 mm
  • Hmotnosť: cca. 65 kg

Slnečná energia ako obnoviteľný zdroj pre chladenie

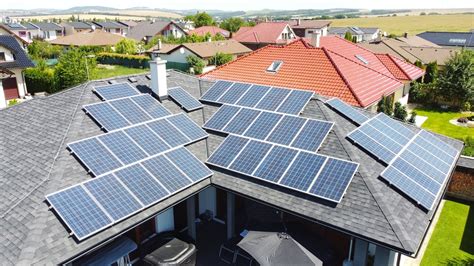

Slnečná energia je jedným z najdostupnejších obnoviteľných zdrojov energie na Zemi. S rastúcim dôrazom na ekologické a udržateľné technológie sa slnečné panely stali populárnym spôsobom, ako získať energiu na prevádzku rôznych zariadení, vrátane Peltierových článkov.

Efektivita slnečných panelov

Efektivita slnečných panelov sa neustále zvyšuje vďaka pokroku v technológii. Moderné panely dokážu prevádzať až 20 % slnečnej energie na elektrickú energiu, čo môže byť dostatočné na napájanie chladenia pomocou Peltierových článkov. Solárne fotovoltaické (FV) panely, ktoré premieňajú slnečné svetlo na elektrinu, môžu pri udržiavaní chladu pracovať s vyššou účinnosťou. Solárne kolektory sú srdcom vášho solárneho chladiaceho systému; zachytávajú slnečné žiarenie a premieňajú ho na využiteľnú tepelnú energiu.

Kombinácia Peltierových článkov a slnečnej energie

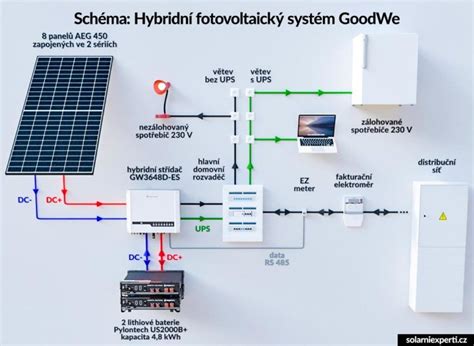

Kombinácia Peltierových článkov so slnečnou energiou ponúka široké možnosti aplikácie. Systémy solárneho chladenia využívajú solárne termálne kolektory alebo fotovoltaické panely na získavanie tepla alebo elektriny zo slnečného žiarenia na riadenie tepelne aktivovaných chladiacich procesov.

Aplikácie solárneho chladenia s Peltierovými článkami

Môže sa využiť v domácnostiach, priemyselných aplikáciách alebo dokonca v mobilných zariadeniach:

• V domácnostiach: Môže zahŕňať chladenie potravín, klimatizáciu alebo udržiavanie optimálnej teploty pre rôzne elektronické zariadenia.
• V priemysle: Táto kombinácia môže prispieť k zníženiu nákladov na energiu a zlepšeniu efektivity výrobných procesov.
• Vo vozidlách: Technológia solárneho chladenia je evidentná vo vozidlách, ako sú rekreačné vozidlá a karavany, kde sa používa na chladiace účely.

Výhody a nevýhody kombinovaného riešenia

Výhody:

• Ekologické riešenie s nízkym uhlíkovým odtlačkom.
• Možnosť využitia v oblastiach bez prístupu k elektrickej sieti.
• Jednoduchá inštalácia a údržba.

Nevýhody:

• Nižšia účinnosť v porovnaní s tradičnými chladničkami.
• Vyššie náklady na počiatočnú inštaláciu slnečných panelov.
• Potrebná veľká plocha na umiestnenie slnečných panelov pre efektívne využitie.

Aplikácia a výzvy v chladení elektroniky

Súčasný trend miniaturizácie a neustáleho zvyšovania výpočtového výkonu stavia konštruktérov pred nové výzvy. Kým v minulosti na chladenie procesorov postačovali relatívne malé pasívne chladiče, v súčasných konštrukciách sú chladiče typicky najvýraznejšími dielmi zariadenia. Neustále sa zvyšujúce výkony posunuli požiadavky na chladiace výkony z oblasti pasívnych chladičov do oblasti chladenia s núteným obehom vzduchu. Pokračujúci trend zvyšovania výkonovej hustoty spôsobil, že veľkosti chladičov potrebných pre odvedenie vznikajúceho tepla sú na hranici únosnosti.

Peltierove články v chladení výkonových komponentov

Poslednou dostupnou možnosťou je zvýšenie chladiaceho výkonu chladiča zvýšením jeho pracovnej teploty pomocou Peltierových článkov. V praxi využívanou vlastnosťou je možnosť reverzácie smeru „čerpania“ tepla zmenou smeru pretekaného prúdu. Toto je s výhodou využívané pri stabilizácii pracovnej teploty, keď je možné daný prvok podľa potreby ohrievať alebo chladiť. Ich využitie pri chladení výkonových elektronických komponentov je však problematické, pretože pre dosiahnutie dostatočného prenosu tepla je potrebné Peltierov článok napájať značným prúdom generujúcim dodatočné teplo, ktoré je potrebné chladičom odviesť. Je otázne, pre aké výkony prináša ešte použitie Peltierovho článku výhodu lepšieho chladenia.

Simulácia chladenia grafického čipu Peltierovým článkom

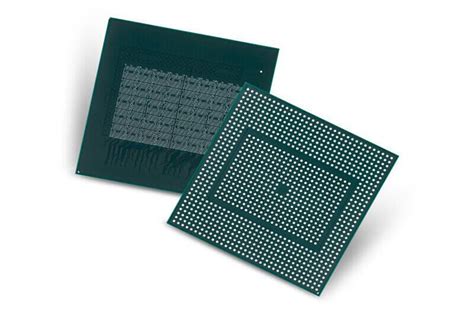

Na demonštráciu teplotných pomerov pri chladení s Peltierovým článkom bol vytvorený simulačný model v programe FloEFD od Mentor Graphics. Model je zostavený z vlastného výkonového komponentu, ktorým je grafický čip (Obr. 1) osadený technológiou FLIP-CHIP na nosiči BGA, osadený na DPS väčších rozmerov. Vzhľadom na skutočnosť, že BGA prepojenia umožňujú veľmi dobrý prestup tepla, bol model zjednodušený priamym umiestnením BGA nosiča na DPS, pričom ostatné komponenty umiestnené na DPS neboli modelované. Ide teda o idealizovaný model a dosiahnuté výsledky v praxi na DPS osadenej inými komponentmi ovplyvňujúcimi prietok vzduchu budú horšie. Pre demonštráciu tepelných pomerov pri chladení však model postačuje.

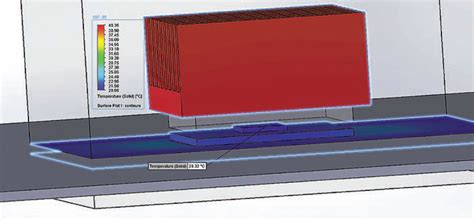

Na výkonovom prvku je umiestnený chladič (30 × 30 × 15 mm), obtekaný zhora prúdom vzduchu s rýchlosťou 5 m/s. Simulované bolo umiestnenie chladiča priamo na čipe výkonového prvku. V druhom prípade bol medzi čip a chladič umiestnený jednovrstvový Peltierov článok. Na Obr. 2 je znázornená simulovaná zostava pri prúde Peltierovým článkom 3 A a tepelným výkonom čipu 2 W. Teplota čipu je 20 °C, teplota chladiča 39,5 °C, pri teplote prostredia 20 °C.

Simulačné zostavy boli simulované pri tepelnom výkone čipu 1-10 W a prúde Peltierovým článkom 1-5 A s krokom 1 W, respektíve 1 A. Spolu bolo teda realizovaných 55 simulácií, pri ktorých boli sledované teploty čipu, chladiča a DPS pod BGA nosičom. Pre lepšiu orientáciu vo výsledkoch sú na Obr. 3 znázornené teploty čipu v rozsahu výkonov 1-5 W, pri rôznych prúdoch pretekajúcich Peltierovým článkom.

Z priebehov je možné vidieť, že zaradenie Peltierovho článku do reťazca pre odvod tepla nie je jednoznačným prínosom. V porovnaní s umiestnením chladiča priamo na čip prináša použitie Peltierovho článku zlepšenie v oblasti nižších výkonov, keď teplota čipu môže byť nižšia ako teplota prostredia (20 °C). Pri vyšších výkonoch sa prejavuje buď nedostatočná kapacita prenosu tepla pri malých prúdoch (1 A, čiastočne aj 2 A), alebo veľký príspevok stratového tepla generovaného Peltierovým článkom (4 A a 5 A). Skutočnosť, že výsledná zostava generuje väčšie množstvo stratového tepla, je možné kompenzovať použitím zväčšeného chladiča, tomu sa však konštruktér chce použitím Peltierovho článku spravidla vyhnúť. Sklon krivky je možné upraviť použitím Peltierovho článku s lepšími parametrami, no krivka nárastu teploty bude vždy strmšia ako v prípade umiestnenia chladiča priamo na čip.

Z výstupov simulácií je zrejmé, že pre danú zostavu Peltier + chladič je optimálne napájanie Peltierovho článku prúdom 2 A pri odvode stratového výkonu do 3 W. Samozrejme, je možné odvádzať aj vyššie výkony (7 W pri teplote čipu 80 °C), ale pre výkony nad 3 W vykazuje zostava horšie parametre odvodu tepla z čipu ako samostatný chladič. Použitie Peltierovho článku v reťazci odvodu tepla prináša benefity, ktoré sú vykúpené potrebou napájania ďalšieho komponentu a následným vznikom dodatočného stratového tepla, čo si spravidla vyžiada použitie väčšieho chladiča. Pri vhodnom dimenzovaní celej chladiacej zostavy je však možné dosiahnuť citeľné zníženie teploty výkonového prvku, dokonca aj pod teplotu okolia.

Ďalšie technológie solárneho chladenia

Okrem chladenia pomocou Peltierových článkov existujú aj iné prístupy k využitiu slnečnej energie na chladenie, ktoré ponúkajú ekologické riešenia klimatizácie a chladenia.

Solárne absorpčné a adsorpčné chladenie

Solárne absorpčné chladenie využíva solárny kolektor, napríklad parabolický žľab, na zachytávanie slnečnej energie, ktorá poháňa termodynamický cyklus. Tento proces zvyčajne zahŕňa roztok vody a bromidu lítneho alebo iného absorbentu spárovaného s chladivom. Na rozdiel od absorpčných systémov využíva solárne adsorpčné chladenie pevné sorpčné materiály, ako je silikagél. Tieto absorbujú pary chladiva - podobne ako špongia absorbuje vodu. Adsorpčný proces vytvára chladiaci účinok, keďže systém cyklicky prechádza medzi fázami adsorpcie a desorpcie, často poháňanými solárnou tepelnou energiou.

Solárne vysúšacie chladiace systémy

Solárne vysúšacie chladiace systémy využívajú materiály absorbujúce vlhkosť na zníženie vlhkosti a nepriamo vytvárajú chladiaci účinok. Zabudovaním výmenníka tepla a niekedy aj pomocou tepelného čerpadla vysúšací systém najprv vysuší vzduch, čím sa následný proces chladenia zefektívni a spríjemní pre obyvateľov. Odstraňuje vlhkosť zo vzduchu pomocou odparovacieho chladenia. Novším pokrokom v solárnom chladení je solárne termoelektrické chladenie, ktoré premieňa tepelnú energiu priamo na elektrinu pomocou princípov termoelektrického javu - často pomocou Rankineho cyklu.

Ejektorové chladenie s Fresnelovými solárnymi kolektormi

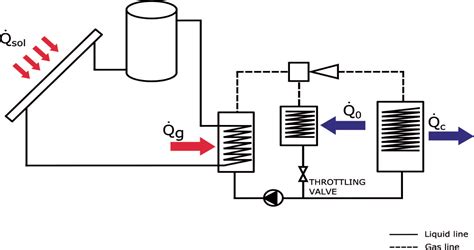

Vedecký tím na Strojníckej fakulte STU v Bratislave, pod dohľadom docenta Masaryka z Ústavu energetických strojov a zariadení, sa dlhodobo venuje téme energetickej udržateľnosti. Jedným z riešení je priama výroba klimatizačného chladu zo solárneho tepla, najmä pre účely klimatizovania veľkých obytných, administratívnych alebo výrobných budov. Zariadenie je kombináciou plochých reflexných solárnych kolektorov ako zdroja pohonného tepla a kedysi hojne používaného ejektorového chladenia.

Jednoduchosť a spoľahlivosť sú hlavné atribúty tohto typu chladiaceho systému. Teplo vyrobené v popisovanom Fresnelovom solárnom systéme je možné tiež akumulovať pre prípad prevádzky s nízkym alebo nulovým slnečným svitom, alebo ho využiť na vykurovacie či priemyselné účely. Na výrobu chladu priamo z tepla je možné, popri všeobecne známych, ale pomerne komplikovaných absorpčných chladiacich/klimatizačných zariadeniach, použiť aj veľmi zaujímavé a znovu moderné ejektorové chladiace zariadenia kombinované s Fresnelovými solárnymi panelmi.

Ejektorové chladiace zariadenia sú jednoduché, spoľahlivé a lacné - a bez drahých pohyblivých mechanických častí, ako sú kompresory. Sú vynikajúcou alternatívou pre výrobu klimatizačného chladu všade tam, kde je relatívne dostatok miesta a tepla (stačí teplo o nízkej teplote), čo je prípad väčšiny striech. Ejektorový chladiaci systém pozostáva predovšetkým zo sústavy troch doskových tepelných výmenníkov, jediný náročnejší komponent je dýza (ejektor), v ktorej sa Venturiho efektom vytvára podtlak. Ejektory ako technické zariadenia nie sú novinkou, sú známe viac ako poldruha storočia a pred nástupom kompresorového chladenia boli hojne využívané v chladiacej technike aj v parných strojoch ako čerpadlá. Majú nižší chladiaci faktor (účinnosť) ako kompresorové chladiace systémy, ale majú obrovskú výhodu v tom, že hlavná pohonná energia je teplo, nie elektrická energia.

Práve budovy predstavujú vhodnú aplikačnú oblasť pre tento druh chladiacej a klimatizačnej techniky. Strechy budov poskytujú spravidla dostatok priestoru pre inštaláciu Fresnelových slnečných kolektorov, ktoré pomerne jednoducho zachytávajú a koncentrujú dopadajúce slnečné žiarenie. Riadiaci systém natáčania panelov podľa polohy slnka je jednoduchý, keďže ide o jednoduché otáčanie rovinných plôch (lesklý plech) okolo jednej horizontálnej osi. Samotný ejektorový chladiaci stroj je skladačka známych komponentov - potrebné sú doskové výmenníky tepla, obehové čerpadlo, škrtiaci ventil a - samotný ejektor, čo je vhodne usporiadaná dýza. Jedná sa teda v podstate o skladačku zo známych komponentov. Jediný technologicky náročnejší komponent je práve ejektor, aj tento je však možné vyrobiť na štandardných obrábacích strojoch. Výpočet ejektorov nepatrí k bežným znalostiam tepelných a chladiarenských inžinierov, pre realizáciu tohto systému je preto vhodné mať k dispozícii sadu vypočítaných a prípadne aj vyrobených ejektorov, ktoré budú vhodne nasaditeľné pre typické prípady vyskytujúce sa v praxi. Výhodou je, že predmetný systém je možné v budovách nadimenzovať vždy na konkrétny objekt a potrebné teplo je možné pomerne ľahko akumulovať aj pre nočnú prevádzku alebo pre prípad nižšej slnečnej intenzity. Systém je jednoduchý, spoľahlivý, so zanedbateľnými prevádzkovými nákladmi a potenciálne platí, že by mal byť aj investične nie príliš náročný. Ejektorové chladenie v kombinácii s Fresnelovými solárnymi kolektormi, prípadne s inými zdrojmi lacného tepla, predstavuje zaujímavú možnosť ekologickej a aj efektívnej výroby klimatizačného chladu z tepla.

Optimalizácia a údržba solárnych chladiacich systémov

Pri posudzovaní účinnosti solárnych chladiacich systémov je nevyhnutné zvážiť niekoľko kľúčových výkonnostných ukazovateľov. Ak chcete zlepšiť výkon vášho solárneho chladiaceho systému, je nevyhnutné zvážiť optimalizačné techniky.

Kľúčové ukazovatele výkonnosti

• Účinnosť: Toto meria, ako efektívne váš systém premieňa slnečné svetlo na chladiacu energiu.
• Koeficient výkonnosti (COP): COP je pomer poskytnutého chladenia k spotrebovanej elektrickej energii. Jednoducho povedané, hovorí vám, aký efekt získate za svoje peniaze, čo sa týka spotreby elektriny.
• Spotreba elektriny: Sledovanie tejto metriky vám pomôže monitorovať, koľko elektrickej energie váš solárny chladiaci systém spotrebuje.
• Výmena tepla: Kvalita procesu výmeny tepla vo vašom systéme môže výrazne ovplyvniť jeho výkon.
• Spotreba energie: Toto je širší ukazovateľ, ktorý zahŕňa všetky formy energie spotrebovanej vaším chladiacim systémom.
• Náklady na energiu: Nejde len o to, koľko energie spotrebujete, ale aj o to, koľko za ňu platíte.

Integrácia a optimalizácia

Keď využívate slnečnú energiu na chladenie, robustná batéria a systém skladovania energie sú nevyhnutné. To vám umožňuje ukladať prebytočnú solárnu energiu generovanú počas špičky slnečného svitu. Integrácia vášho solárneho chladiaceho systému s inteligentnou sieťou (smart grid) môže výrazne zvýšiť výkon. Inteligentná sieť vás pripája k elektrickej sieti, ktorá inteligentne riadi tok energie. Optimalizácia zahŕňa prijímanie strategických rozhodnutí na zvýšenie efektivity a maximalizáciu výstupu systému:

• Centrálny kompozitný dizajn (CCD): Tento prístup vám pomáha vyvinúť optimálnu konfiguráciu systému.
• Simulácia výkonu: Simulujte svoj systém s rôznymi nastaveniami komponentov. Upravte teplotu generátora, kondenzátora, absorbéra a výparníka, aby ste našli nastavenie, ktoré vám poskytuje najlepší výkon.
• Synchronizácia komponentov: Koordinácia prevádzky rôznych komponentov môže viesť k lepšej integrácii a plynulejšiemu výkonu. Pamätajte, že cieľom je zlepšiť integráciu a efektivitu systému bez kompromisov v rozpočte.

Pri zvažovaní solárneho chladenia vašej budovy je nevyhnutné pochopiť, ako sa integruje s existujúcimi systémami budovy. Pri integrácii solárneho chladenia je pozornosť na obvodový plášť budovy a izoláciu kľúčová.

Údržba solárneho chladiaceho systému

Správna údržba vášho solárneho chladiaceho systému je kľúčová pre zabezpečenie jeho trvanlivosti a spoľahlivosti. Správnym dodržiavaním pravidiel starostlivosti môžete predĺžiť životnosť systému a užívať si efektívne chladenie bez problémov:

• Rutinné kontroly: Pravidelne kontrolujte solárne panely a tepelné kolektory, či sa v nich nenachádza prach alebo nečistoty.
• Zdravie systému: Uistite sa, že hladina chladiacej kvapaliny je dostatočná a že v systéme nie sú žiadne úniky.
• Výmena dielov: Komponenty ako čerpadlá a ventilátory zohrávajú kľúčovú úlohu a časom sa môžu opotrebovať.

Dodržiavaním týchto úloh si udržíte solárny chladiaci systém spoľahlivý aj v najteplejších dňoch.

Budúcnosť a udržateľný rozvoj

S neustálym pokrokom v technológii a zvyšujúcim sa záujmom o obnoviteľné zdroje energie je pravdepodobné, že chladenie pomocou Peltierových článkov so slnečnou energiou sa stane populárnejším. Pokroky v technológii solárneho chladenia dosiahli významný pokrok, ktorý prospieva energetickej účinnosti a pohodliu domov. Očakáva sa, že nové výskumy a inovácie v oblasti materiálov a dizajnu Peltierových článkov zvýšia ich účinnosť a znížia výrobné náklady. To by mohlo otvoriť dvere pre ich širšie využitie v rôznych odvetviach. S rastúcou účinnosťou solárnych kolektorov a neustálym poklesom nákladov sa očakáva, že solárne chladenie bude zohrávať čoraz väčšiu úlohu v udržateľnom vykurovaní a chladení budov aj priemyselných zariadení. Pri skúmaní oblasti solárneho chladenia sa objavia určité výzvy a obmedzenia, avšak výskum v oblasti materiálov, ako sú nanofluidy ako optický filter, ukazuje sľubné výsledky pre dvojitý prínos - chladenia a zlepšenia absorpcie svetla.
