Ako funguje kvapalinové chladenie PC

V dnešnej dobe, keď je výpočtová záťaž čoraz náročnejšia, potreba efektívneho tepelného manažmentu v osobných počítačoch nebola nikdy väčšia. Vysokovýkonné výpočtové systémy (HPC), najmä tie s aplikáciami náročnými na GPU, čelia značným problémom pri udržiavaní chladu hardvéru pri intenzívnom používaní. Kvapalinou chladené systémy, predovšetkým kvapalinou chladené GPU systémy, ponúkajú efektívnejšiu a spoľahlivejšiu alternatívu k tradičným systémom chladenia vzduchom. Kvapalinové chladenie predstavuje pokročilé a efektívne riešenie, ktoré zahŕňa cirkuláciu chladiacej kvapaliny systémom na absorbovanie a odvádzanie tepla, a tým revolúciu v spôsobe, akým nadšenci aj profesionáli pristupujú k riadeniu teploty počítača.

Prečo je efektívne chladenie nevyhnutné

Pri stavbe alebo modernizácii počítača sa často sústredíme na výkonné procesory a grafické karty, pričom zabúdame na kľúčovú úlohu chladenia. Hoci štandardné chladiče na procesoroch, skriniach, čipsetoch základných dosiek a napájacích zdrojoch môžu pôsobiť dostatočne, pre herné počítače a pracovné stanice s vysokým výkonom je nevyhnutné špičkové chladiace riešenie. Udržiavanie nižšej prevádzkovej teploty priamo prispieva k vyššiemu výkonu, dlhšej životnosti a celkovej stabilite systému.

Zdroje tepla v PC komponentoch

Nie všetky komponenty v počítači produkujú teplo rovnako. Niektoré sú zodpovedné za drvivú väčšinu tepelnej záťaže.

• Centrálna procesorová jednotka (CPU): CPU je často označovaný ako "mozog" počítača, pretože vykonáva všetky hlavné výpočty. Každý procesor má špecifikovaný tepelný výkon (TDP - Thermal Design Power), ktorý udáva množstvo tepla, ktoré môže produkovať pri trvalom zaťažení. CPU je jedným z najvýznamnejších zdrojov tepla v systéme. Moderné výkonné procesory často disponujú funkciou pretaktovania, ktorá si vyžaduje robustné chladiace riešenia, ako je kvapalinové chladenie alebo AIO (All-In-One) chladiče.
• Grafická procesorová jednotka (GPU): Grafická karta (GPU) je ďalším významným zdrojom tepelnej záťaže, najmä v herných počítačoch a pracovných staniciach. Väčšina grafických kariet je vybavená vlastným chladiacim riešením, ktoré zvyčajne pozostáva z ventilátorov a pasívnych chladičov. Tieto systémy sa spoliehajú na zvýšenie otáčok ventilátorov pri vyššej záťaži, čo však môže viesť k zvýšenej hlučnosti. Tepelnú záťaž generujú GPU čip, pamäť VRAM a napájacie obvody VRM.
• Ostatné komponenty produkujúce teplo:
  • Čipsety základných dosiek: Zvyčajne produkujú 6 až 15 wattov tepla. Niektoré moderné čipsety môžu aktívne chladenie potrebovať.
  • NVMe SSD disky: Najnovšie špičkové alebo podnikové NVMe SSD disky s rozhraním PCIe 5.0 môžu pri intenzívnom používaní generovať teplo až do 20 wattov. Na udržanie nízkych teplôt a zabránenie tepelnému škrteniu sú preto často vybavené chladičmi.
  • Napájací zdroj (PSU): Napájací zdroj premieňa striedavý prúd zo zásuvky na jednosmerný prúd. V závislosti od jeho účinnosti môže počas tohto procesu produkovať značné množstvo tepla. Napríklad zdroj s 80% účinnosťou premení 20% prijatej energie na teplo.

Vplyv prehriatia na výkon

Keď sa komponent počítača začne prehrievať, systém najprv reaguje zvýšením rýchlosti ventilátorov, aby zlepšil prietok vzduchu. Ak toto opatrenie nestačí a teplota naďalej stúpa, dochádza k zníženiu prevádzkovej frekvencie komponentov, známej ako tepelné škrtenie (thermal throttling). Toto škrtenie má za následok pokles výkonu a v extrémnych prípadoch môže viesť až k zlyhaniu systému.

Životnosť komponentov

Používanie adekvátneho chladiča pre PC výrazne predlžuje životnosť komponentov. Zjednodušené pravidlo hovorí, že zvýšenie teploty o 10 °C nad normálnu prevádzkovú teplotu môže skrátiť životnosť komponentu až o polovicu. Aj keď je degradácia elektronických komponentov komplexný proces, toto pravidlo poskytuje dobrú predstavu o dôležitosti udržiavania nízkych teplôt.

Stabilita a spoľahlivosť systému

Prevádzka elektroniky pri vyšších teplotách môže spôsobiť nepravidelné správanie jednotlivých súčiastok a viesť k problémom so stabilitou. Používatelia sa môžu stretnúť s chybami ako BSOD (Blue Screen of Death) alebo neočakávanými reštartami. Udržiavanie primeranej teploty, najmä pri kľúčových komponentoch ako CPU, GPU a základná doska, je preto zásadné pre celkovú stabilitu a spoľahlivosť počítača.

Prehľad metód chladenia PC

Existujú tri hlavné kategórie chladiacich riešení pre PC: vzduchové chladenie, kvapalinové chladenie a pasívne chladenie. Výber vhodného typu závisí od konfigurácie počítača a individuálnych požiadaviek používateľa.

Vzduchové chladenie

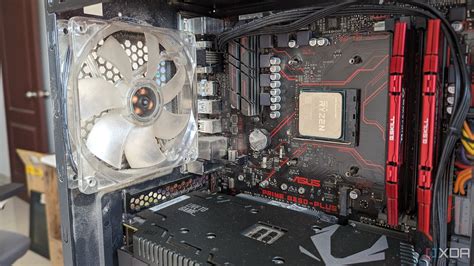

Vzduchové chladenie je najdostupnejšie a najrozšírenejšie riešenie. Funguje tak, že pomocou ventilátorov tlačí vzduch cez chladiče pripojené k procesorom alebo GPU, čím odvádza teplo. Okrem chladenia jednotlivých komponentov pomáha aj cirkulácii vzduchu vnútri počítačovej skrine.

• Vzduchový chladič CPU: Skladá sa z kovového bloku (chladiča), ktorý je tepelne spojený s procesorom pomocou teplovodivej pasty. Ventilátor potom preháňa vzduch cez rebrá chladiča, čím odvádza teplo. Box chladiče sú základné, ale často nedostatočné pre výkonné CPU. Tower chladiče sú masívnejšie a výkonnejšie, využívajú medené základne a tepelné trubice (heatpipes).
• Ventilátory skrine: Zabezpečujú neustály prísun čerstvého vzduchu a odvod teplého vzduchu z vnútra počítača.
• Chladiče grafickej karty: Väčšina grafických kariet využíva vzduchové chladiace systémy s ventilátormi, ktoré menia svoju rýchlosť v závislosti od teploty.
• Chladiče základných dosiek: Hoci väčšina základných dosiek nemá aktívne chladiče, všetky vyžadujú pasívne chladenie.

Kvapalinové chladenie (AIO a Custom Loop)

Kvapalinové chladenie predstavuje pokročilejší a často aj výkonnejší spôsob chladenia počítača. Jeho hlavným cieľom je dosiahnuť nižšiu hlučnosť a lepšie zvládnuť vysokú tepelnú záťaž, pričom ponúka vyššiu kapacitu odvodu tepla.

• Kvapalinové chladiče typu všetko v jednom (AIO): Sú to predpripravené systémy obsahujúce vodný blok, čerpadlo, radiátor s ventilátormi a hadičky. Chladiaca kvapalina cirkuluje v uzavretom okruhu. Čerpadlo integrované vo vodnom bloku na CPU poháňa horúcu kvapalinu z procesora do radiátora, kde sa ochladzuje a vracia späť.

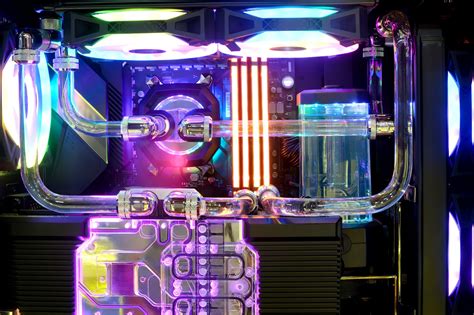

• Vlastné chladiace slučky kvapaliny (Custom Loop): Pre nadšencov, ktorí chcú posunúť estetiku a výkon svojho PC na novú úroveň, ponúkajú vlastné kvapalinové chladiace slučky maximálnu flexibilitu. Používatelia si môžu sami navrhnúť a zostaviť okruh, ktorý chladí ľubovoľné komponenty - od CPU a GPU až po čipsety základných dosiek. Súčasťou sú komponenty ako pumpy, radiátory, vodné bloky, hadice a špecializované chladiace kvapaliny.

Iné metódy chladenia

• Pasívne chladenie: Využíva iba samotné chladiče bez aktívneho prvku, ako je ventilátor. Je účinné pre komponenty s nižšou tepelnou produkciou, ako sú RAM moduly, čipsety alebo niektoré SSD disky.
• Imerzné chladenie: Pokročilá metóda, pri ktorej sú všetky komponenty počítača ponorené v nevodivom minerálnom oleji. Olej slúži ako médium na prenos tepla. Používa sa najmä pre extrémne výkonné výpočtové systémy.
• Chladenie tekutým dusíkom: Extrémne chladenie pomocou tekutého dusíka (-190 °C) sa používa na špeciálne účely, najmä pri pretaktovaní procesorov s cieľom dosiahnuť rekordné výsledky.

Princíp a fungovanie kvapalinového chladenia

Kvapalinové chladenie ponúka efektívnejší a presnejší spôsob riadenia tepla a stáva sa obľúbeným riešením chladenia GPU a CPU vo vysokovýkonných počítačových systémoch. Ale ako to funguje?

Princíp a účinnosť

Kvapalinové chladenie funguje na princípe, že kvapaliny, konkrétne chladiace kvapaliny, sú oveľa účinnejšie pri prenose tepla ako vzduch. Kvapalná chladiaca kvapalina cirkuluje cez uzavretú slučku v priamom kontakte so zdrojom tepla, ako je CPU alebo GPU. Chladivo absorbuje teplo a teplá kvapalina potom prechádza cez výmenník tepla (radiátor), kde sa ochladí a potom sa vráti k procesoru. Tento nepretržitý proces zaisťuje, že komponenty zostanú v optimálnom teplotnom rozsahu.

Kvapalinové chladiace systémy majú oveľa vyššiu tepelnú vodivosť ako vzduch, čo znamená, že dokážu efektívne odvádzať teplo. To umožňuje kompaktnejší dizajn a lepší výkon v prostrediach s vysokou hustotou. Okrem toho kvapalinové chladenie minimalizuje potrebu veľkých, hlučných ventilátorov, čo môže byť významnou výhodou v dátových centrách alebo kancelárskych priestoroch.

Kľúčové komponenty kvapalinového chladiaceho systému

Systém kvapalinového chladenia pozostáva z niekoľkých kľúčových komponentov:

• Vodný blok: Srdcom každého kvapalinového chladiaceho systému je vodný blok, ktorý je umiestnený priamo na povrchu CPU alebo GPU, kde absorbuje teplo generované procesorom. Je zvyčajne vyrobený z vysoko vodivých materiálov, ako je meď alebo poniklovaná meď, a obsahuje mikrokanáliky na maximalizáciu kontaktnej plochy a zlepšenie tepelnej vodivosti. Medzi chladič a rozvádzač tepla procesora (IHS - Integrated Heat Spreader) je nutné aplikovať teplovodivú pastu, ktorá vyrovnáva mikroskopické nerovnosti a zlepšuje prenos tepla.
• Čerpadlo: Slúži ako obehová sila systému. Úlohou čerpadla je nepretržite presúvať chladiacu kvapalinu cez okruh, čím sa zabezpečí, že horúca kvapalina sa pohybuje preč od CPU a chladnejšia kvapalina ju rýchlo nahradí. Čerpadlá pracujú zvyčajne pri 2000 - 4000 ot./min., čo poskytuje dostatočný prietok 0,5 - 1 l/min a tlak na chladenie. Sú navrhnuté tak, aby mali nízku hlučnosť a vibrácie.
• Radiátor: Radiátory fungujú ako výmenníky tepla, ktoré odvádzajú teplo z chladiacej kvapaliny do okolitého vzduchu. Dodávajú sa v rôznych veľkostiach (napr. 120 mm, 240 mm, 360 mm). Jadro radiátora, pozostávajúce z mnohých tenkých hliníkových alebo medených rebier, zväčšuje plochu dostupnú na odvod tepla. Rozstup rebier (FPI - rebrá na palec) je dôležitým faktorom pre efektívny prenos tepla.
• Ventilátory: Zlepšujú prúdenie vzduchu cez rebrá radiátora. Tieto ventilátory tlačia alebo vháňajú studený vzduch cez chladič, čím urýchľujú prenos tepla a udržiavajú nižšie teploty chladiacej kvapaliny. Moderné ventilátory (napr. PWM) dokážu dynamicky upravovať rýchlosť na základe teploty systému.
• Chladiaca kvapalina a hadičky: Chladiaca kvapalina je zvyčajne zmes destilovanej vody a prísad, ktoré zabraňujú korózii a rastu baktérií, prípadne glykol na zníženie bodu tuhnutia. Hadičky poskytujú cestu pre prenos kvapaliny z jednej zložky do druhej. Sú vyrobené z materiálov ako PVC, guma alebo tvrdý akryl/plexisklo a musia byť dostatočne vystužené.
• Zásobník: Zásobník (reservoir) slúži ako plniaci bod a odvzdušňovač, čím pomáha udržiavať hladinu chladiacej kvapaliny a uľahčuje odvzduvšnenie systému počas inštalácie alebo údržby. V niektorých prípadoch je integrovaný s čerpadlom.

Chladiaci cyklus: Podrobný proces

Princíp kvapalinového chladenia je cirkulácia chladiacej kvapaliny systémom na absorbovanie a odvádzanie tepla. Tento cyklus má niekoľko fáz:

1. Generovanie tepla

Počas prevádzky, najmä pri vykonávaní náročných úloh, ako je hranie hier, vykresľovanie videa, alebo akákoľvek grafická či výpočtová práca, CPU generuje teplo. Toto teplo vzniká vďaka miliardám tranzistorov, ktoré sa nabíjajú a vybíjajú, čím vytvárajú elektrický odpor a generujú teplo. Intenzívnejšie operácie na CPU vytvárajú viac tepla, ktoré sa presúva do integrovaného rozdeľovača tepla procesora.

2. Absorpcia

Na integrovanom rozdeľovači tepla procesora je nainštalovaný vodný blok. Kvapalina vo vnútri vodného bloku absorbuje teplo generované procesorom, ktoré prúdi cez kanály vytvorené vo vnútri bloku. Dizajn kanálov zabezpečuje, že turbulencia a vedenie tepla sú optimalizované pre maximálnu účinnosť. Keď kvapalina vyteká z vodného bloku, jej teplota stúpa.

3. Obeh

V systéme kvapalinového chladenia je nainštalované čerpadlo, ktoré prečerpáva ohriatu kvapalinu a zabezpečuje, aby teplota neprekročila určitý limit. Čerpadlo zabezpečuje konštantný tok kvapaliny z vodného bloku do radiátora, čím udržiava procesor chladný a efektívne plní svoje úlohy.

4. Rozptyl

Ohriata kvapalina nakoniec vstupuje do radiátora, kde sa ochladí vzduchom z ventilátora nainštalovaného v radiátore. Radiátory sú vyrobené z hliníkového jadra s medenými rebrami. Tieto rebrá zväčšujú povrch, keď ventilátor vháňa vzduch, a tým ich ochladzujú. Keď sa tieto rebrá ochladia, ochladí sa aj chladiaca kvapalina, ktorá prechádza cez trubice.

5. Návrat

Kvapalina sa potom po ochladení v radiátore vracia do vodného bloku. V systéme kvapalinového chladenia je nainštalovaný aj zásobník, ktorý umožňuje návrat prebytočnej kvapaliny a pomáha doplniť systém, keď hladina kvapaliny klesne. Týmto sa cyklus uzatvára a nepretržite opakuje.

Výhody kvapalinového chladenia

Integrácia kvapalinového chladenia do záťaže GPU a CPU ponúka niekoľko výrazných výhod oproti tradičným metódam chladenia vzduchom. Tieto výhody presahujú jednoduché riadenie teploty a zahŕňajú celkový výkon systému, energetickú účinnosť a životnosť hardvéru.

Trvalý výkon a pretaktovanie

Systémy chladené kvapalinou poskytujú vynikajúcu kontrolu teploty, čo pomáha udržiavať trvalý výkon aj pri veľkom pracovnom zaťažení. Udržiavaním teploty v optimálnych medziach sa systém vyhýba tepelnému škrteniu. To zaisťuje, že vaše komponenty môžu pracovať s plnou kapacitou po dlhšiu dobu, čo vedie k lepšiemu výkonu pri výpočtovo náročných úlohách. Kvapalné chladenie je na pretaktovanie jedinečne vhodné, pretože má vyššiu tepelnú kapacitu a vylepšenú tepelnú vodivosť, čo umožňuje efektívne chladenie aj pri vysokom zaťažení.

Tichšia prevádzka a energetická účinnosť

Jednou z hlavných výhod kvapalinového chladenia je jeho tichá prevádzka. Na rozdiel od systémov chladenia vzduchom, ktoré sa spoliehajú na vysokorýchlostné ventilátory, chladenie kvapalinou funguje s minimálnym hlukom. Kvapalinové chladiace systémy sú navyše energeticky účinnejšie. Keďže vyžadujú menej ventilátorov a nižšiu rýchlosť prúdenia vzduchu v porovnaní so systémami chladenia vzduchom, spotrebúvajú menej energie, čo pomáha znižovať prevádzkové náklady.

Predĺžená životnosť hardvéru

Dlhodobé vystavenie vysokým teplotám môže časom spôsobiť degradáciu komponentov, čo vedie k nákladným opravám alebo výmenám. Kvapalinové chladenie pomáha predĺžiť životnosť GPU a CPU tým, že zabraňuje prehrievaniu, čo následne znižuje riziko zlyhania hardvéru. To nielen šetrí náklady z dlhodobého hľadiska, ale zlepšuje aj celkovú spoľahlivosť vášho vysokovýkonného výpočtového systému.

Vzduchové vs. kvapalinové chladenie: Porovnanie

Pre lepšie pochopenie hlavných rozdielov medzi vzduchovým a kvapalinovým chladením prinášame porovnávaciu tabuľku:

Inžinierske inovácie a budúcnosť kvapalinového chladenia

S pokrokom v technológii máme vysokorýchlostné procesory, ktoré produkujú viac tepla. Inžinieri neustále vyvíjajú systémy kvapalinového chladenia a ich výrobné procesy. Vodné bloky sa vyrábajú s úzkymi priechodmi pre tok kvapaliny, čo vytvára turbulencie na zvýšenie prenosu tepla. Moderné kvapalinové bloky sú tiež vybavované PID regulátormi, ktoré monitorujú a regulujú teplotu v reálnom čase.

Kvapalinové chladenie sa neustále vyvíja s pomocou inžinierstva využívajúceho CFD simulácie na optimalizáciu konštrukcie rebier, rýchlosti prúdenia a turbulencie. Do chladiacej kvapaliny sa testujú prísady ako oxid medi na zvýšenie tepelnej vodivosti. Do budúcnosti sa dokonca predpokladajú systémy, ktoré využívajú zmenu fázy kvapaliny (vyparovanie a kondenzácia) na chladenie procesorov, čo by mohlo priniesť ešte vyššiu účinnosť.

Tipy pre inštaláciu a údržbu kvapalinového chladenia

Inštalácia kvapalného chladenia si vyžaduje odborné zručnosti, pretože zahŕňa veľmi citlivé komponenty vrátane vody, ktorá môže v prípade úniku poškodiť procesor. Pred začatím inštalácie vyčistite všetky prvky a naneste na procesor teplovodivú pastu. Namontujte vodný blok a utiahnite skrutky rovnomerným krútiacim momentom (typicky 0,6 až 1 Nm), pričom pamätajte, že skrutky sa majú uťahovať krížovo. Dôležitou súčasťou je aj trubica, ktorou bude pretekať kvapalina. Pri inštalácii sa uistite, že trubica je vedená podľa návodu a že každá hadica je zaistená svorkou. Pred spustením systému sa uistite, že je dostatočne naplnený a že v ňom nie je zachytený vzduch.

Pre údržbu sa odporúča vykonať cykly čistenia raz ročne alebo podľa potreby, čím sa odstráni väčšina vzduchu a zlepší sa účinnosť. Taktiež nezabudnite systém každoročne prepláchnuť roztokom octu. Nechajte roztok cirkulovať 30 minút, aby sa rozpustil vodný kameň vo vnútri trubíc a komponentov, a potom ho opláchnite čistou vodou.
