Optimalizácia chladenia krokových motorov

Krokové motory sú vo svojom jadre bezkomutátorové synchrónne elektromotory, ktoré premieňajú digitálne elektrické impulzy na presné mechanické otáčanie hriadeľa. Na rozdiel od bežných motorov, ktoré sa otáčajú nepretržite pri privedení energie, sa krokový motor pohybuje v diskrétnych, pevných uhlových prírastkoch nazývaných 'kroky'. Táto jedinečná charakteristika ich robí ideálnou voľbou pre aplikácie vyžadujúce presné polohovanie, riadenie rýchlosti a opakovateľnosť, najmä v CNC strojoch, 3D tlačiarňach, robotike a automatizačných systémoch.

Všadeprítomnou a často nepochopenou charakteristikou ich prevádzky je tvorba tepla. Pochopenie princípu ohrevu krokových motorov nie je len akademickým cvičením; je rozhodujúce pre optimalizáciu výkonu, zabezpečenie dlhodobej spoľahlivosti a navrhovanie efektívnych chladiacich riešení pre aplikácie s vysokým pracovným cyklom. V tomto článku sa ponoríme do základných princípov tepelného správania krokových motorov a predstavíme komplexné prístupy k ich chladeniu.

Zdroje tepla v krokových motoroch

Zahrievanie krokového motora je nevyhnutným dôsledkom neefektívnosti premeny energie. Elektrická energia dodávaná do motora sa premieňa na mechanický pohyb, ale značná časť sa stráca ako tepelná energia. Identifikujeme a skúmame tri primárne zdroje týchto strát.

Straty medi (I²R straty)

Straty medi predstavujú najpodstatnejší príspevok k tvorbe tepla v typickom krokovom motore. Tieto straty sa vyskytujú vo vinutiach statorových cievok, ktoré sú vyrobené z medeného drôtu. Keď prúd (I) preteká týmito vinutiami, ich vlastný elektrický odpor (R) spôsobí stratu energie úmernú štvorcu prúdu a odporu: P_meď = I² * R. V krokovom motore poháňanom štandardným spôsobom sa plný prídržný prúd udržiava v jednej alebo viacerých fázach, aj keď motor stojí, čo vedie k trvalému ohrevu I²R. Vyššie úrovne prúdu, používané na dosiahnutie väčšieho krútiaceho momentu, exponenciálne zvyšujú tieto straty. Odpor samotnej medi sa navyše zvyšuje s teplotou, čo vytvára potenciálnu pozitívnu spätnú väzbu, ak teplo nie je primerane riadené.

Straty železa (Straty v jadre)

Stator krokového motora je vyrobený z vrstvenej ocele na vytvorenie magnetického obvodu. Straty železa sa vyskytujú v tomto jadre a pozostávajú z dvoch zložiek:

• Straty hysterézy: Energia vynaložená na nepretržité obrátenie magnetických domén v železe statora, keď magnetické pole mení smer s každým krokovým impulzom.
• Straty vírivých prúdov: Výsledok cirkulujúcich prúdov indukovaných v materiáli jadra meniacimi sa magnetickými poľami. Tieto prúdy prechádzajú cez odpor ocele a vytvárajú teplo. Vírivé prúdy sa zmierňujú použitím tenkých, izolovaných laminácií namiesto pevného jadra. Pri vysokých krokových rýchlostiach (vysoké frekvencie) sa straty železa môžu stať významným prispievateľom k celkovému zahrievaniu motora.

Mechanické neefektívnosti

Aj keď sú veľkosťou vo všeobecnosti menšie v porovnaní s elektrickými stratami, mechanické neefektívnosti prispievajú k tepelnému rozpočtu. Trenie ložísk je primárnym zdrojom, ktorý závisí od zaťaženia, rýchlosti a kvality mazania. Straty vetrom, spôsobené rotorom víriacim vzduch vo vnútri motora, sú zreteľnejšie pri veľmi vysokých otáčkach.

Normálny prevádzkový teplotný rozsah

Primeraný rozsah generovania tepla motora závisí hlavne od úrovne vnútornej izolácie motora. Vnútorná izolácia motora sa zničí, keď je teplota vyššia ako 130 stupňov. Pokiaľ vnútorný uhol nepresiahne 130 stupňov, motor sa nepoškodí. V tomto prípade bude povrchová teplota nižšia ako 90 stupňov. Preto je povrchová teplota krokového motora 70-80 stupňov normálna.

Pre zistenie, či je teplota v normálnom rozsahu, existuje niekoľko jednoduchých tipov:

• Môžete zhruba posúdiť teplotu aj infra-červeným teplomerom.
• Ak sa môžete motora dotknúť rukou viac ako 1-2 sekúnd, znamená to, že povrchová teplota motora nie je väčšia ako 80 stupňov.

Dôsledky prehriatia krokového motora

Nekontrolovaný nárast teploty má priame škodlivé účinky na výkon motora a životnosť. Medzi najčastejšie dôsledky patria:

• Degradácia izolácie vinutia: S prehrievaním sa izolácia vinutí poškodzuje, čo vedie k vnútorným skratom a prípadnému zlyhaniu.
• Demagnetizácia magnetov rotora: Prehriatie oslabuje magnety a môže viesť k nezvratnej strate magnetického toku, čo spôsobuje trvalú a nezvratnú stratu krútiaceho momentu.
• Strata krokov a krútiaceho momentu: Ak je motor príliš horúci na dotyk, môže to byť znakom nadmernej elektrickej alebo mechanickej záťaže. K tomu zvyčajne dochádza, keď je motor preťažený, napájací prúd je nedostatočný alebo signály budiča sú nestabilné.
• Mechanické poškodenie: Vibrácie spôsobené prehriatím môžu spôsobiť dlhodobé mechanické poškodenie.
• Zápach spáleniny: Zápach po spálení alebo viditeľné sfarbenie krytu motora signalizuje prehriatie alebo poruchu izolácie.

Prehriatie bez veľkého zaťaženia indikuje vnútorné elektrické alebo mechanické trenie. Trvalé prehrievanie často znamená, že izolácia motora alebo ložiská zlyhávajú a motor by sa mal vymeniť.

Metódy chladenia a zníženia tvorby tepla

1. Optimalizácia prevádzkových podmienok a výber motora

• Kontrola pracovného napätia a prúdu: Uistite sa, že pracovné napätie krokového motora spĺňa jeho menovitý štandard. Príliš vysoké alebo príliš nízke napätie môže spôsobiť prehriatie. Nadmerný prúd je jedným z najrýchlejších spôsobov, ako spôsobiť poškodenie vinutia prehriatím. Používajte iba dostatočný prúd; na základe menovitého prúdu vykonajte test na 70 % až 80 % menovitého prúdu za vysokorýchlostných podmienok.
• Výber vhodného prostredia: Ak je okolitá teplota príliš vysoká alebo podmienky odvádzania tepla sú zlé, motor sa môže prehriať. Snažte sa zvoliť dobre vetrané prostredie a udržiavať vhodnú teplotu a vlhkosť.
• Rozumný výber a použitie: Vyberte vhodný model krokového motora podľa aktuálnych podmienok zaťaženia, aby ste sa vyhli preťaženiu. Počas používania sa riaďte návodom na použitie motora, aby ste sa vyhli dlhodobej nepretržitej prevádzke alebo častému spúšťaniu a zastavovaniu.
• Tepelné zníženie výkonu: Je to technický postup, ktorý zahŕňa zníženie prevádzkového prúdu (a tým aj krútiaceho momentu) z menovitej hodnoty, aby sa kompenzovali nepriaznivé podmienky ako vysoká okolitá teplota, vysoká nadmorská výška, obmedzené prúdenie vzduchu alebo vysoký pracovný cyklus.

2. Optimalizácia dizajnu motora a jeho okolia

• Optimalizácia dizajnu motora: Počas fázy návrhu motora môžete zvážiť použitie efektívnejších metód chladenia, ako je chladenie vzduchom alebo chladenie vodou. Zároveň optimalizujte vnútornú štruktúru motora, znížte tepelný odpor a zvýšte účinnosť odvodu tepla.
• Metóda odvodu tepla chladiča: Nainštalujte chladič na povrch krokového motora, čím sa prenesie teplo zvnútra motora von a urýchli sa odvod tepla.
• Tepelná podložka: Aplikujte 0,2 mm tepelného tuku (tepelná vodivosť väčšia alebo rovná 1,5 W/Mk) medzi motorom a kovovou montážnou doskou, aby ste rýchlo preniesli teplo do podvozku.

3. Vplyv ovládača a špecifické techniky

Moderné ovládače a regulácia prúdu

Moderné ovládače krokových motorov univerzálne využívajú reguláciu konštantného prúdu (chopper). Tieto budiče používajú vyššie napájacie napätie a rýchlo prepínajú (sekajú) napätie, aby udržali presnú, naprogramovanú úroveň prúdu cez vinutie. To eliminuje potrebu externých odporov obmedzujúcich prúd, obmedzuje straty I²R iba na samotné vinutia motora a vedie k celkovo efektívnejšiemu systému.

Špecifické techniky redukcie tepla s ovládačom

• Využitie funkcie automatickej poloprúdovej regulácie (Half-lock vodiča): Pre zvolený motor by mala byť plne využitá funkcia automatickej poloprúdovej regulácie pohonu. Keď je motor v statickom stave, táto funkcia môže automaticky znížiť prúd, čím sa zníži teplo. Ovládač automaticky znižuje držobný prúd na 30 % až 50 % prevádzkovej hodnoty po zastavení motora počas 100 ms až 1 sekundy. To môže znížiť statické straty medi o viac ako 50 %.
• Vysoké napájanie napájania + obmedzenie prúdu vrtuľníka: Zvýšenie napätia zbernice (napr. z 24 V na 48 V) môže udržať vysokorýchlostný krútiaci moment, ale vyžaduje si to konštantný prúd vrtuľníka. Inak sa aplikovaním vysokého napätia priamo na cievku spôsobí nárast prúdu, čo vedie k ešte vyšším teplotám.
• Vyhnite sa rezonančným zónam: Počas rezonancie sa súčasné skreslenie vlny a harmonické straty výrazne zvyšujú. Použitím frakcie 1/8 až 1/32 a rýchlym zametaním krivky zrýchlenia cez rezonančný pás 150 až 300 ot./min. môže významne znížiť straty a hluk železa.
• Zníženie excitácie uzavretej slučky alebo enkodéra: Stepperový systém s uzavretou slučkou poskytuje excitáciu iba v prípade potreby, čím sa znížia straty bez zaťaženia o 50 % v porovnaní so systémom otvorenej slučky.

4. Aktívne chladenie

Ak je pasívne chladenie a zníženie výkonu nedostatočné, musia sa použiť stratégie aktívneho tepelného manažmentu.

• Vynútená konvekcia (chladenie vzduchom/ventilátorom): Najúčinnejšou a najbežnejšou metódou je použitie dúchadla alebo ventilátora nasmerovaného na rám motora. Dokonca aj malé množstvo prúdu vzduchu môže dramaticky zlepšiť prenos tepla konvekciou, čo niekedy umožňuje, aby bol motor prevádzkovaný pri alebo dokonca nad jeho menovitým prúdom bez prekročenia teplotných limitov. Pridanie axiálneho ventilátora 40 mm až 60 mm do zadného konca alebo strany krytu motora s rýchlosťou vyššou alebo rovnajúcou sa 2 m/s môže znížiť zvýšenie teploty o ďalších 30 %.
• Metóda odvodu tepla chladením kvapalinou: Vo vnútri krokového motora je možné nastaviť kvapalinový chladiaci systém, ktorý prenesie teplo vo vnútri motora von cez kvapalinu, urýchli odvod tepla a dosiahne účel odvodu tepla. Špeciálne motory s integrovaným plášťom chladenia vodou predstavujú vrchol tepelného manažmentu, ktorý dokáže udržať veľmi vysoký trvalý výkon.

Všeobecné typy chladenia motorov

Motor sa zvyčajne používa plynu alebo kvapaliny ako chladiace médium. Najčastejšie sa používa vzduch a voda, ktorá sa nazýva chladenie vzduchom alebo vodné chladenie. Bežné spôsoby chladenia sú:

• IC01 Prirodzené chladenie (povrchové chladenie): Teplo sa odvádza prirodzenou konvekciou a sálaním z povrchu motora.
• IC411 Samoventilátorové chladenie (samochladenie): Chladenie sa zabezpečuje pohybom vzduchu rotujúceho motora, pričom rýchlosť vzduchu súvisí s rýchlosťou motora.
• IC416 Nútené ventilátorom (silné chladenie alebo nezávislé ventilátorové chladenie): Obsahuje samostatne riadený ventilátor, ktorý zabezpečuje konštantný prietok vzduchu bez ohľadu na rýchlosť motora.

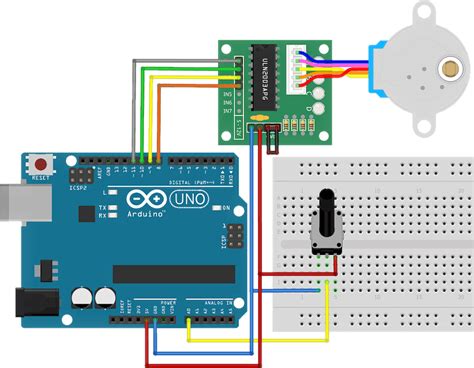

Čo je krokový motor?

Krokový motor je bezkomutátorový, synchrónny elektromotor, ktorý premieňa digitálne elektrické impulzy na presné mechanické otáčanie hriadeľa. Na rozdiel od bežných motorov, ktoré sa otáčajú nepretržite, keď je privádzaná energia, sa krokový motor pohybuje v diskrétnych, pevných uhlových prírastkoch nazývaných 'kroky'.

• Poloha: Počet impulzov určuje uhol natočenia.
• Rýchlosť: Frekvencia impulzov určuje rýchlosť otáčania.
• Smer: Poradie impulzov určuje rotáciu v smere alebo proti smeru hodinových ručičiek.

Typy krokových motorov (podľa rotora):

• S permanentným magnetom (PM): Rotor používa permanentný magnet. Poskytuje dobrý moment aretácie (drží polohu, keď je vypnutý) a má dynamickú odozvu. Často sa používa v nízkorýchlostných aplikáciách.
• S premennou reluktanciou (VR): Rotor vyrobený z mäkkého železa bez permanentného magnetu so zubami. Žiadny aretačný krútiaci moment, keď nie je napájaný. Dnes už menej bežné.
• Hybridné (HB): Kombinuje vlastnosti typov PM a VR - permanentný magnet s jemnými zubami. Ide o najbežnejší a najobľúbenejší typ. Ponúka veľmi malé uhly kroku (zvyčajne 0,9° alebo 1,8°), vysoký krútiaci moment, vynikajúci prídržný krútiaci moment a dobrý výkon pri rýchlosti. Používa sa vo väčšine presných aplikácií, ako sú CNC stroje a 3D tlačiarne.

Režimy pohonu:

Poradie, v ktorom sú cievky motora napájané, ovplyvňuje jeho krútiaci moment, plynulosť a rozlíšenie krokov.

• Vlnový pohon (Wave Drive): Vždy je napájaná iba jedna fáza. Jednoduché, nízky krútiaci moment a menej stabilné.
• Plný krok (Full Step): Dve fázy sú napájané súčasne. Toto je štandardný režim, ktorý ponúka vyšší krútiaci moment a lepšiu stabilitu ako vlnový pohon. Motor beží pod plným menovitým uhlom kroku.
• Polovičný krok (Half Step): Striedavo je zapnutá jedna a dve fázy. Tým sa zdvojnásobí počet krokov na otáčku, čím sa zabezpečí plynulejší pohyb a jemnejšie rozlíšenie.
• Mikrokrokovanie (Microstepping): Prúd je riadený proporcionálne v dvoch fázach, čo umožňuje umiestnenie rotora medzi polohy plného kroku. To môže rozdeliť celý krok na 256 alebo viac mikrokrokov, čo vedie k extrémne hladkému, tichému pohybu s vysokým rozlíšením.
