Chladenie elektrických rozvádzačov a zariadení v nich predstavuje jeden z najdôležitejších faktorov určujúcich životnosť a prevádzkovú spoľahlivosť elektrických zariadení v energetických sieťach a priemyselných aplikáciách. Moderná elektrická infraštruktúra vyžaduje, aby zariadenia udržiavali optimálne teploty za rôznych podmienok zaťaženia, čím zabezpečujú stálu dodávku energie a zároveň predchádzajú nákladným výpadkom. Účinný tepelný manažment priamo ovplyvňuje účinnosť zariadení, zníženie nákladov na údržbu a predĺženie životnosti komponentov v rezidenčných, komerčných aj priemyselných aplikáciách.
Význam efektívneho chladenia a zdroje tepla
Elektrické zariadenia v rozvádzačoch generujú teplo prostredníctvom viacerých mechanizmov počas normálneho prevádzkového režimu. Hlavnými zdrojmi tepla sú straty v jadre (napríklad u transformátorov) a straty vo vinutiach. Straty v jadre vznikajú neustále, bez ohľadu na zaťaženie, a sú spôsobené hystereznými a vírovými prúdmi v magnetických materiáloch. Tieto straty zostávajú relatívne konštantné, avšak významne prispievajú k celkovému hromadeniu tepla v ochranných krytoch. Straty vo vinutiach sa menia úmerne zaťažovaciemu prúdu a počas období maximálneho výkonového požiadavku vytvárajú dodatočné tepelné zaťaženie. Medené a hliníkové vodiče vykazujú odpor, ktorý s rastúcou teplotou stúpa, čím vzniká spätná väzba, pri ktorej vyššie teploty vedú k väčším stratám. Tento vzťah robí chladenie elektrických rozvádzačov nevyhnutným pre udržanie elektrickej účinnosti a predchádzanie stavom tepelnej nestability.
Príliš vysoké prevádzkové teploty zrýchľujú degradáciu izolácie, čím sa skracuje životnosť zariadení a zvyšuje sa pravdepodobnosť poruchy. Každé zvýšenie prevádzkovej teploty o desať stupňov Celzia môže znížiť životnosť izolácie na polovicu, čo robí tepelné riadenie kritickým prvkom stratégií správy majetku. Distribučné elektrizačné podniky si uvedomujú, že vhodné chladiace systémy predstavujú nákladovo efektívne investície v porovnaní s predčasnou výmenou zariadení. Teplotné kolísania tiež ovplyvňujú elektrické vlastnosti, spôsobujúc zmeny impedancie, ktoré ovplyvňujú reguláciu napätia a kvalitu elektrickej energie. Konzistentné tepelné riadenie prostredníctvom účinného chladenia zabezpečuje stabilné elektrické vlastnosti počas rôznych prevádzkových podmienok. Táto stabilita je obzvlášť dôležitá v citlivých aplikáciách, kde odchýlky napätia môžu poškodiť pripojené zariadenia.
Princípy a metódy chladenia
Existuje niekoľko spôsobov, ako zabezpečiť optimálnu teplotu v rozvádzači, či už pasívnym, alebo aktívnym vetraním, kompresorovým chladením alebo kvapalinovým chladením. Každý typ rozvádzača má špecifické požiadavky na chladenie.
Pasívne chladenie
Pasívne vetranie sa realizuje pomocou vetracích mriežok alebo odvetraných podstavcov. Tento typ vetrania nevyžaduje elektrickú energiu a je ideálny pre menej náročné aplikácie, kde teplo uniká prirodzenou cirkuláciou vzduchu. Prirodzená cirkulácia vzduchu zabezpečuje základné chladenie rozvádzačov prostredníctvom konvekčného prenosu tepla z povrchov rozvádzača do okolitého prostredia. Pri návrhu ochranného puzdra sa berú do úvahy otvory na vetranie, vnútorné vzduchové dráhy a konfigurácie tepelných výmenníkov, ktoré optimalizujú vzory prúdenia vzduchu. Správne rozostupy pri inštalácii zabezpečujú dostatočnú cirkuláciu vzduchu a zároveň bránia recirkulácii horúceho vzduchu, ktorá by mohla znížiť účinnosť chladenia.
Olejové elektrické zariadenia (napr. transformátory) využívajú princípy prirodzenej konvekcie na dosiahnutie účinnej tepelnej správy bez vonkajších mechanických systémov. Transformátorový olej plní dvojnásobnú funkciu - zabezpečuje elektrickú izoláciu a súčasne prenáša teplo z vnútorných komponentov na vonkajšie povrchy. Tento pasívny chladiaci prístup ponúka spoľahlivosť a nízke požiadavky na údržbu, čo je vhodné pre inštalácie v odľahlých lokalitách. Prirodzená cirkulácia oleja vytvára konvekčné prúdy, pri ktorých sa ohriaty olej dvíha a chladnejší olej klesá, čím sa ustalujú nepretržité vzory tepelného prenosu. Optimalizácia konštrukcie nádoby zvyšuje túto prirodzenú cirkuláciu strategickým umiestnením chladiacich rebier, chladičov alebo rýhovaných povrchov. Tieto prvky zvyšujú plochu povrchu dostupnú na odvádzanie tepla a zároveň zachovávajú kompaktné rozmery zariadení.
Aktívne chladenie
Pri aktívnom vetraní sa používajú ventilátory, ktoré zabezpečujú cirkuláciu vzduchu v rozvádzači. Tento spôsob vetrania pomáha rýchlejšie odvádzať teplo a udržiavať stabilnú vnútornú teplotu. Systémy s núteným prúdením vzduchu využívajú ventilátory alebo fúkače na zvýšenie rýchlosti vzduchu nad povrchmi zariadení, čím výrazne zvyšujú ich schopnosť odvádzať teplo. Riadenie premennou rýchlosťou umožňuje chladiacemu systému reagovať podľa skutočných tepelných zaťažení, čím sa optimalizuje spotreba energie a zároveň sa udržiavajú bezpečné prevádzkové teploty. Tento adaptívny prístup sa ukazuje ako obzvlášť cenný v aplikáciách s kolísajúcimi zaťažovacími režimami.
Alternatívou k aktívnemu vetraniu je výmenník vzduch/vzduch, ktorý zabezpečuje chladenie bez prieniku nečistôt z okolia do rozvádzača. Tento princíp je ideálny do prostredia s prachom, olejom alebo inými agresívnymi látkami. Výmenníky vzduch/vzduch používajú uzavretý okruh na chladenie, čo znamená, že vnútorný okruh neustále cirkuluje a neprichádza do kontaktu s vonkajším okruhom.
Pokročilé systémy s olejom ponoreným do zariadenia zahŕňajú čerpadlá núteného obehu na zrýchlenie prietoku chladiacej kvapaliny a zvýšenie účinnosti prenosu tepla. Systémy s čerpaným olejom dokážu zvládnuť vyššie výkonové hodnoty pri zachovaní prijateľných prevádzkových teplôt aj za náročných environmentálnych podmienok. Táto aktívna metóda chladenia sa ukazuje ako obzvlášť cenná v aplikáciách s vysokou hustotou zaťaženia, kde sa samovoľný obeh ukáže ako nedostatočný.

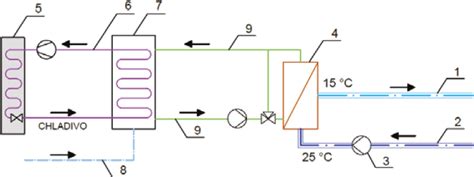

Kvapalinové chladenie je vhodné pre aplikácie s vysokým chladiacim zaťažením, ako je chladenie procesov, výrobných liniek, vysokovýkonných počítačových systémov a strojov. Chillerové kvapalinové jednotky využívajú DC invertorové kompresory, ktoré optimalizujú spotrebu energie a presnosť regulácie.
Inovatívne riešenia a inteligentné technológie
Najnovšie inovácie firmy Rittal, popredného poskytovateľa riešení v oblasti chladenia rozvádzačov, sa zameriavajú na zvýšenie úspory energií a prepojenie zariadení s digitálnymi riešeniami. Inovatívne chladiace systémy kombinujú viaceré techniky tepelnej správy, aby dosiahli vynikajúci výkon za rôznych prevádzkových podmienok. Hybridné návrhy môžu integrovať cirkuláciu oleja s núteným vzduchovým chladením alebo zahŕňať fázovo zmenlivé materiály na zvýšené tepelné vyrovnávanie. Tieto pokročilé prístupy optimalizujú účinnosť chladenia a zároveň zachovávajú spoľahlivosť systému.
Technológia tepelných trubíc ponúka pasívne možnosti prenosu tepla, ktoré presahujú tradičné metódy vedenia tepla, a umožňuje efektívny prenos tepla z vnútorných komponentov na vonkajšie chladiace povrchy. Táto technológia sa ukazuje ako obzvlášť užitočná pri kompaktných návrhoch, kde priestorové obmedzenia obmedzujú konvenčné prístupy k chladeniu. Integrácia tepelných trubíc do existujúcich chladiacich systémov môže výrazne zlepšiť ich tepelný výkon.
Riešenia od spoločnosti Rittal
RITTAL svojimi riešeniami neustále posúva hranice energetickej efektivity a digitalizácie v oblasti chladenia rozvádzačov. Chladiace jednotky RITTAL Blue e+ patria medzi najefektívnejšie na trhu. Až 75 % úsporu energie zabezpečuje hybridná technológia, ktorá optimalizuje spotrebu elektrickej energie. Typový rad Blue e+ S prináša kompaktnejšie rozmery, ktoré zaisťujú ľahšiu inštaláciu a širšie možnosti umiestnenia v priemyselných aplikáciách. Navyše, použitie ekologického chladiva R-513A zabezpečuje zníženie potenciálu globálneho otepľovania (GWP) o 56 %, čo znamená menší dosah na životné prostredie. Znižovanie uhlíkovej stopy vo výrobe sa čoraz viac stáva konkrétnou ekonomickou požiadavkou. Jednotky Blue e+ S s chladiacim výkonom 300 W, 500 W, 750 W a 1 000 W sú ideálnou voľbou pre priemyselné aplikácie s nízkymi a strednými tepelnými stratami. Modulárny dizajn znamená jednoduchú výmenu komponentov, čo zaisťuje flexibilitu pri údržbe a prípadných úpravách systému.
Moderné systémy chladenia s núteným prúdením vzduchu obsahujú teplotné snímače a riadiace obvody, ktoré automaticky upravujú prevádzku ventilátorov na základe aktuálnych tepelných podmienok. Tieto inteligentné systémy zabezpečujú optimálny chladiaci výkon a zároveň predlžujú životnosť ventilátorov znížením ich prevádzkových hodín. Jednotky Blue e+ S majú modernizovaný dizajn s integrovaným farebným LED pásom, ktorý signalizuje varovné hlásenia už z veľkej vzdialenosti. Displej na prednej strane zobrazuje aktuálne stavové informácie. Jednotky Blue e+ S disponujú IoT rozhraním, ktoré umožňuje prepojenie s portálom Rittal Smart Service Portal.
Aplikácia Rittal Scan & Service zjednodušuje monitorovanie a úpravu nastavení chladiacich jednotiek a ponúka množstvo výhod. Rýchla parametrizácia cez NFC umožňuje jednoduché nastavenie chladiacich jednotiek bez potreby manuálnej konfigurácie. Veľkou výhodou je dostupnosť servisných správ 24/7, čím má zákazník neprerušovaný prístup k diagnostike a aktuálnym prevádzkovým údajom na zabezpečenie spoľahlivej prevádzky. Takisto dochádza k automatizovaným upozorneniam na potrebný servis.
Faktory ovplyvňujúce výber chladiaceho systému
Výber správnej metódy chladenia rozvádzačov závisí od konkrétnych potrieb a podmienok inštalácie. Optimálna metóda závisí od výkonového rozsahu, inštalačného prostredia, možností údržby a regulačných požiadaviek. Olejom chladené systémy zvyčajne efektívnejšie zvládajú vyššie výkonové rozsahy, zatiaľ čo suché vzduchom chladené konštrukcie sú vhodné pre vnútorné aplikácie s environmentálnymi obmedzeniami. Na výber chladiaceho systému tiež vplývajú charakteristiky zaťaženia, okolité podmienky a dlhodobé úvahy týkajúce sa údržby. Kým pre menej náročné aplikácie môže byť postačujúce prirodzené chladenie, v priemyselných a vysoko zaťažených rozvádzačoch je nutné zvoliť výkonnejšie riešenia, ako sú ventilátory, vodné chladenie alebo klimatizácia.
Environmentálne faktory významne ovplyvňujú výber a výkon chladiaceho systému, čo vyžaduje dôkladnú analýzu okolitých podmienok, vplyvu nadmorskej výšky a sezónnych kolísaní. Vysoké vonkajšie teploty znížia účinnosť chladenia, čo vyžaduje zlepšené tepelné riadenie alebo zohľadnenie zníženia výkonu (derating). Správne dimenzovanie systému zohľadňuje najhoršie environmentálne podmienky, aby sa zabezpečil spoľahlivý prevádzkový režim. Inštalačné miesto ovplyvňuje vzory cirkulácie vzduchu a charakteristiky odvádzania tepla, preto sú pred projektovaním chladiaceho systému nevyhnutné podrobné štúdie lokality. Inštalácie v interiéri vyžadujú vhodné navrhnutie vetrania, zatiaľ čo vonkajšie systémy musia brať do úvahy smerovanie vetra, slnečné ohrievanie a vplyv zrážok. Tieto environmentálne faktory priamo ovplyvňujú účinnosť chladenia a ich dlhodobú spoľahlivosť.
Údržba a optimalizácia chladiacich systémov
Pravidelné programy údržby zabezpečujú účinnosť chladiaceho systému počas celej životnosti zariadenia. To zahŕňa čistenie povrchov na prenos tepla, kontrolu komponentov obehu a overenie prevádzky riadiaceho systému. Preventívne údržbové protokoly identifikujú potenciálne problémy ešte predtým, než ohrozia tepelný výkon alebo spoľahlivosť zariadenia. Správne plánovanie údržby optimalizuje hodnotu chladiaceho systému a zároveň minimalizuje prevádzkové prerušenia.
Chladiace systémy olejom ponorených zariadení vyžadujú pravidelné skúšanie, filtráciu a výmenu oleja spolu s kontrolou komponentov obiehajúceho systému a výmenníkov tepla. Vzduchom chladené systémy potrebujú pravidelné čistenie povrchov prenosu tepla, údržbu ventilátorov a overenie riadiaceho systému. Frekvencia údržby sa líši podľa typu systému, prevádzkového prostredia a odporúčaní výrobcu, avšak všetky systémy profitujú z proaktívneho monitorovania tepelnej výkonnosti.
Termodiagnostika rozvádzačov
Termodiagnostika rozvádzačov je moderná bezkontaktná metóda kontroly elektrických zariadení pomocou termokamery. Pravidelná termovízna kontrola rozvádzačov zvyšuje bezpečnosť prevádzky, predlžuje životnosť zariadení a pomáha optimalizovať náklady na údržbu. Termodiagnostika sa odporúča pre priemyselné prevádzky, administratívne budovy, obchodné centrá aj bytové domy. Pravidelne sa kontrolujú elektrické rozvádzače termokamerou, aby sa včas odhalilo prehrievanie, uvoľnené spoje a nerovnomerné zaťaženie. Z každého merania sa vypracúva prehľadná fotodokumentácia s termogramami, popisom zistených závad a odporúčanými opatreniami. Na základe výsledkov meraní sa navrhujú konkrétne technické riešenia - dotiahnutie spojov, výmena komponentov, úprava istenia alebo chladenia rozvádzača.
Modernizácia a optimalizácia
Programy monitorovania výkonu a optimalizácie sledujú metriky účinnosti chladiaceho systému a identifikujú možnosti zlepšenia prostredníctvom prevádzkových úprav alebo modernizácie zariadení. Tieto programy podporujú iniciatívy neustáleho zlepšovania, ktoré zvyšujú účinnosť chladenia a súčasne znížia prevádzkové náklady. Optimalizačné prístupy založené na dátach maximalizujú návratnosť investícií do chladiacich systémov.
Mnohé existujúce elektrické rozvádzače a zariadenia v nich môžu profitovať z modernizácie chladiacich systémov, vrátane inštalácie čerpadiel s núteným obehom, vylepšených chladičov alebo zlepšených systémov vetrania. Možnosť modernizácie závisí od konštrukcie zariadenia, dostupného priestoru a ekonomickej návratnosti na základe očakávaného zvýšenia výkonu. Profesionálne inžinierske posúdenie zaisťuje kompatibilitu a účinnosť navrhovaných vylepšení chladenia.
Ekonomické a environmentálne prínosy
Účinné chladenie priamo zníži elektrické straty udržiavaním nižších prevádzkových teplôt, čím sa zvyšuje celková účinnosť systému a znížia sa energetické náklady. Správna tepelná správa tiež predĺži životnosť izolácie, čím sa zníži frekvencia výmeny a s ňou spojené náklady na výpadok prevádzky. Vylepšené chladiace systémy môžu vyžadovať vyššie počiatočné investície, avšak zvyčajne prinášajú pozitívny návrat prostredníctvom zvýšenej účinnosti a predĺženej životnosti zariadenia. Tento integrovaný prístup maximalizuje návratnosť investícií do chladiacich systémov.
