Chladenie Elektrických Napájacích Skríň: Princípy a Metódy

Úvod do problematiky chladenia elektrických napájacích skríň je kľúčovým aspektom v oblasti elektroniky a energetiky. Správne chladenie je nevyhnutné pre optimalizáciu výkonnosti a predĺženie životnosti zariadení. Tento článok sa zameriava na rôzne metódy a technológie chladenia, ich výhody a nevýhody, a tiež na faktory, ktoré ovplyvňujú efektivitu chladenia.

Význam Chladenia Rozvádzačov pre Elektrické Systémy

Teplo predstavuje jednu z najvýznamnejších hrozieb pre spoľahlivosť elektrických skríň a serverových stojanov. Či už ide o priemyselné automatizačné systémy s elektrickými rozvádzačmi alebo servery s vysokou hustotou dát v serverových stojanoch, efektívne riadenie teploty je kľúčové pre dlhodobý výkon a životnosť zariadení.

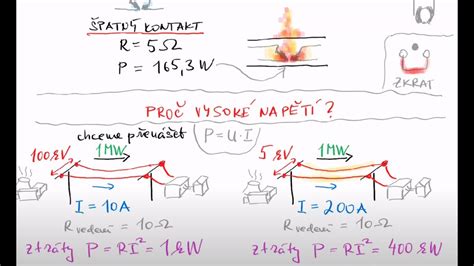

V uzavretom kryte sa každý watt energie spotrebovaný komponentmi - od elektrických stýkačov po napájacie zdroje - premieňa priamo na teplo. Prehrievanie týchto skríň môže viesť k mnohým problémom, vrátane skrátenia životnosti komponentov, zníženia efektivity energetického systému a rizika porúch a výpadkov. Preto je dôležité optimalizovať chladenie, aby sa zabezpečila maximálna výkonnosť a životnosť zariadení.

Pochopenie toho, ako sa teplo pohybuje cez rozvádzacie systémy, je základom pre výber správnej stratégie chladenia. V podstate je chladenie prečerpávaním tepla, ktoré odoberáme ochladzovanej látke alebo priestoru a odvádzame ho do inej látky alebo priestoru.

Metódy Chladenia Elektrických Napájacích Skríň

Existuje niekoľko metód chladenia, ktoré sa používajú na udržanie optimálnej teploty v elektrických napájacích skriniach. Tieto metódy môžeme rozdeliť do nasledujúcich kategórií: pasívne chladenie, aktívne chladenie a kombinované systémy.

Pasívne Chladenie

Pasívne chladenie nevyžaduje žiadne mechanické zariadenia a spočíva v prirodzených procesoch, ako je konvekcia a vedenie tepla.

Výhody pasívneho chladenia:

• Nízke náklady na údržbu.
• Nízka hlučnosť.
• Ekologické riešenie.

Aktívne Chladenie

Aktívne chladenie zahŕňa použitie mechanických zariadení, ako sú ventilátory, chladiace jednotky alebo klimatizácie. Tieto systémy sú efektívnejšie, ale vyžadujú viac energie a údržby. Aktívne chladenie využíva mechanické systémy s elektrickým pohonom na efektívne odvádzanie tepla, vďaka čomu je nevyhnutné pre aplikácie s vysokou hustotou a náročné prostredia. Chladenie môže byť vzdušné alebo vodné. Dokonalejšie je strojové chladenie, založené na odparovaní vhodného chladiva.

Ventilátorové a Filtračné Jednotky

Ventilátorové a filtračné jednotky zabezpečujú riadené prúdenie vzduchu a zároveň filtrujú nečistoty. Sú ideálne do interiérových aplikácií s miernym tepelným zaťažením.

Chladenie ventilátora sa dosahuje posilnením prúdenia vzduchu, aby sa znížila teplota. Výhodou tohto spôsobu je, že investícia je malá a prevádzkové náklady sú veľmi nízke. Nevýhoda je však obzvlášť výrazná, pretože vzduch je konvekčný. Prach, olejové škvrny a žieravé látky z vonkajšieho vzduchu sa tiež dostávajú spolu so vzduchom do ovládacej skrinky a pôsobením statickej elektriny sa adsorbujú na elektronické súčiastky. Ak je prach príliš hustý, môže po navlhčení viesť elektrický prúd, čo spôsobí skrat, vyhorenie a ďalšie nehody. V prípadoch, keď chladiaci efekt ventilátora nie je dostatočný a teplota v pracovnom prostredí je veľmi vysoká, môže otvorenie skrinky a fúkanie ventilátorom priamo na elektronické súčiastky viesť k ešte vážnejšiemu znečisteniu prachom a v takom prípade vôbec nevzniká chladiaci efekt.

Klimatizácie a Špecializované Chladiace Jednotky

Klimatizácie a špecializované chladiace jednotky udržiavajú presnú reguláciu teploty bez ohľadu na vonkajšie podmienky. Sú nevyhnutné pre vonkajšie aplikácie vyžadujúce ochranu krytu odolného voči poveternostným vplyvom. Existujú aj chladiace jednotky rozvádzačov s integrovanými inteligentnými ovládacími prvkami.

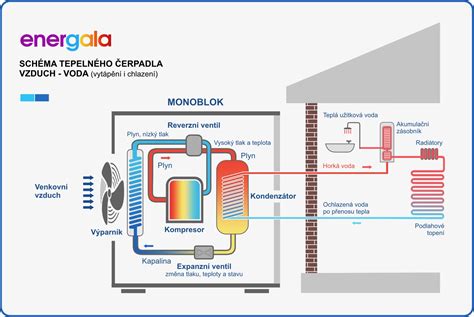

Princíp chladiaceho cyklu:

Chladenie prostredníctvom kompresie, kondenzácie, expanzie a odparovania sú štyri hlavné procesy, ktoré sa používajú v chladiacich zariadeniach.

1. Kompresia: Počas chladiaceho cyklu sa plynné chladivo stláča kompresorom na horúce plyny pod vysokým tlakom. Táto fáza iniciuje chladiaci cyklus, pričom dochádza k výraznému nárastu teploty aj tlaku.
2. Kondenzácia: Po kompresii plyn s vysokou teplotou a vysokým tlakom vstupuje do kondenzátora. Prostredníctvom chladiacej kvapaliny v kondenzátore sa plyn ochladzuje a mení na kvapalinu s vysokou teplotou a vysokým tlakom, pričom sa uvoľňuje teplo do vonkajšieho prostredia.
3. Expanzia: Po procese kondenzácie kvapalina s vysokou teplotou a vysokým tlakom vstupuje do expanzného ventilu. Pri poklese tlaku sa z kvapaliny stáva nízkotlakové chladivo s nízkou teplotou, ktoré potom vstupuje do výparníka.
4. Odparovanie: Vo výparníku chladivo absorbuje teplo z cirkulujúcej látky (napríklad vzduchu vo skrini) a ochladzuje ju. Po absorbovaní tepla sa chladivo vráti do plynného stavu s nízkou teplotou a nízkym tlakom, čím sa dokončí chladiaci cyklus. Nízkoteplotné a nízkotlakové plynné chladivo sa opäť stlačí a celý proces chladenia sa začne opakovať.

Chladivá:

Príslušné chladivo je jedným z najdôležitejších faktorov, ktoré určujú, ako dobre bude vaša chladiaca jednotka fungovať v prostredí. Príkladmi bežných chladív sú R134a, R410a a R407c, ktoré majú vysokú úroveň chemickej stability, nízku úroveň toxicity a sú šetrné k životnému prostrediu pre väčšinu aplikácií v chladiacom cykle. Výberom ideálneho chladiva pre váš chladiaci systém zabezpečíte nielen efektívnu prevádzku, ale aj znížite znečistenie životného prostredia, ako aj ohrozenie verejného zdravia.

Typy klimatizačného chladenia:

Chladenie klimatizácie sa delí na dve kategórie: vonkajšie chladenie a vnútorné chladenie.

Vonkajšie chladenie klimatizáciou:

Vonkajšie chladenie klimatizácie sa týka hlavne miestnosti s klimatizáciou, kde je umiestnená ovládacia skrinka. Táto metóda chladenia je uskutočniteľná, má však veľa nedostatkov:

• Externé chladenie nemôže ísť hlboko do vnútra chladiaceho puzdra, a preto nemožno zaručiť chladenie dôležitých častí.
• Investícia do klimatizácie počítačovej miestnosti je veľmi veľká, prevádzkové náklady sú veľmi vysoké a objem je veľmi veľký, čo nie je vždy vhodné na inštaláciu.
• Keď sa používa klimatizácia v počítačovej miestnosti, horúci vzduch stúpa a studený vzduch klesá, takže chladiaci účinok hornej časti rozvádzača nemusí byť optimálny.
• Klimatizácia počítačovej miestnosti bude pri práci produkovať veľa kondenzovanej vody, ktorú nie je vždy ľahké vypustiť.

Vnútorné chladenie klimatizáciou:

Vnútorné chladenie klimatizácie sa dosahuje inštaláciou malej klimatizácie priamo do ovládacej skrinky, aby sa dosiahlo efektívne chladenie. Táto metóda chladenia je účinnejšia, no existuje aj mnoho objektívnych problémov:

• Klimatizácia skrinky má pomerne veľký objem, vysoké prevádzkové náklady a veľmi komplikovanú inštaláciu.
• Klimatizácia v skrinke bude tiež produkovať skondenzovanú vodu, čo je nepríjemné z hľadiska vypúšťania a môže predstavovať nebezpečenstvo pre elektronické komponenty vo vnútri skrinky.
• Klimatizácia v skrini bude pri používaní vibrovať, a komponenty v ovládacej skrini sú všeobecne prepracovanejšie. Po uvoľnení komponentov v dôsledku vibrácií klimatizácie sa môžu poškodiť nielen komponenty v ovládacej skrini, ale to môže ovplyvniť aj chod celej výrobnej linky.
• Klimatizácia je zvyčajne inštalovaná na jednej strane rozvádzača, takže komponenty na druhej strane nemusia byť účinne chladené.
• Klimatizácia kabinetu je výrazne ovplyvnená prostredím. Filtre je potrebné často čistiť a z času na čas je potrebné ich opraviť, čo zvyšuje náklady na údržbu. Navyše, ak na mieste existujú požiadavky na ochranu pred výbuchom, cena klimatizácie bude drahšia.

Absorpčné Chladenie

Absorpčné chladenie je technológia, ktorá využíva teplo na výrobu chladu. Na prvý pohľad sa to môže zdať paradoxné - zohrievaním vytvárať chlad - no princíp je založený na fyzikálnych vlastnostiach pracovných látok a ich schopnosti viazať a uvoľňovať teplo pri zmene skupenstva. Na rozdiel od kompresorových chladičov, ktoré potrebujú elektrickú energiu na pohon kompresora, absorpčné chladiče využívajú teplo.

Absorpčné chladenie funguje na cykle dvoch látok - chladiva a absorbenta:

• Absorbér: Vzniknutá para chladiva sa absorbuje do absorbenta.
• Generátor (varák): Zmes absorbenta a chladiva sa zahrieva (napríklad horúcou vodou, parou alebo odpadovým teplom), aby sa chladivo uvoľnilo.

V čase rastúcich cien elektriny a požiadaviek na znižovanie uhlíkovej stopy má absorpčné chladenie čoraz väčší význam. Predstavuje alternatívu k tradičným kompresorovým chladičom, ktorá umožňuje efektívne využívať odpadové alebo obnoviteľné zdroje tepla. Je ekologické, spoľahlivé a vhodné najmä pre väčšie budovy a priemyselné prevádzky, napríklad v energetike v kombinácii s kogeneračnými jednotkami (výroba elektriny, tepla a chladu súčasne).

Kombinované Systémy Chladenia

Kombinované chladenie spája prvky pasívneho a aktívneho chladenia, čo umožňuje dosiahnuť optimálnu účinnosť. Tieto systémy môžu byť prispôsobené rôznym podmienkam a potrebám, čím poskytujú flexibilné riešenie pre komplexné aplikácie.

Výber Vhodnej Metódy Chladenia

Pri výbere metódy chladenia je potrebné zvážiť niekoľko faktorov:

• Typ a výkon elektrických zariadení v skrini.
• Prostriedky dostupné na údržbu a prevádzku.
• Environmentálne faktory a podmienky prostredia.

Presný výpočet tepelného zaťaženia tvorí základ správneho výberu chladiaceho systému. Správny výber metódy chladenia môže mať zásadný dopad na výkonnosť a životnosť elektrických napájacích skríň.

Monitorovanie a Údržba Chladiacich Systémov

Pravidelná kontrola a údržba chladenia sú nevyhnutné na zabezpečenie jeho efektívnosti. Medzi kľúčové aktivity patrí:

• Kontrola ventilátorov a ich prevádzky.
• Čistenie filtrov a chladiacich systémov.
• Sledovanie teploty a vlhkosti vo vnútri skrine.

Dobre udržiavané chladenie môže výrazne predĺžiť životnosť elektrických skríň a znížiť riziko porúch.

Moderné Trendy v Chladení Elektrických Skríň

S rozvojom technológie sa objavujú nové prístupy a technológie v oblasti chladenia. Medzi najzaujímavejšie trendy patrí:

• Inteligentné chladenie: Využívanie senzorov a automatizácie na optimalizáciu chladenia, dynamicky reagujúc na zmeny teploty a zaťaženia.
• Ekologické chladenie: Využívanie prírodných chladív a udržateľných materiálov na zníženie environmentálneho dopadu.
• Modulárne chladenie: Prispôsobenie chladenia podľa potreby a výkonu zariadení, umožňujúce flexibilné škálovanie a efektívnejšie využitie energie.
