Kombinácia tepelného čerpadla s podlahovým vykurovaním nie je nevyhnutná, pretože na efektívnu prevádzku sú vhodné aj iné rozvody vykurovania. Článok sa zameriava na to, na čo si dávať pozor pri používaní bežných radiátorov s tepelným čerpadlom a ktoré typy radiátorov sú pre tieto systémy najvhodnejšie.
Princíp fungovania tepelných čerpadiel s radiátormi
To, či je tepelné čerpadlo vhodné na prevádzku s radiátormi, závisí predovšetkým od typu tepelného výkonu a stavu a veku radiátora. Pre efektívnu prevádzku tepelného čerpadla s radiátormi je kľúčové, aby mohli vyžarovať teplo na čo najväčšej ploche. Čím väčšia je vykurovacia plocha radiátora, tým vyššie je vyžarovanie tepla a tým nižšia môže byť teplota prietoku, aby sa do miestnosti dodalo požadované teplo.

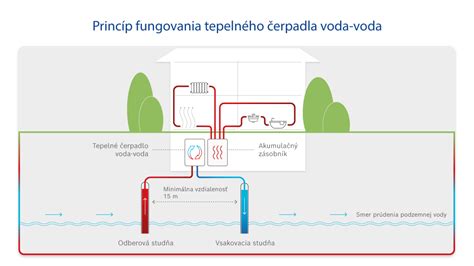

Tepelné čerpadlá získavajú energiu zo zdroja tepla (okolitý vzduch, geotermálne teplo, podzemná voda), spracúvajú ju pomocou elektrickej energie a potom ju prenášajú do vykurovacieho systému, kde môžu slúžiť aj na ohrev vody v bežných radiátoroch. Tepelné čerpadlá však pracujú najefektívnejšie pri nízkych teplotách prietoku. To je zvyčajne prípad podlahového alebo nástenného kúrenia, ktoré sú klasifikované ako systémy plošného vykurovania. Aj ich chladiaci výkon v lete je vyšší, pretože majú väčšiu plochu.
Prevádzka tepelného čerpadla s bežnými radiátormi môže mať však stále zmysel. Nie všetky typy vzduchových tepelných čerpadiel sa dajú prevádzkovať s radiátormi. Kým kombinácia tepelného čerpadla vzduch-voda s radiátorom prichádza v úvahu, prevádzka tepelných čerpadiel vzduch-vzduch s radiátormi, ako aj s inými rozvodmi vykurovania, možná nie je.
Typy radiátorov a ich vhodnosť pre tepelné čerpadlá
Existuje niekoľko typov radiátorov, ktoré sa navzájom odlišujú dizajnom a účinnosťou. Aby sa prevádzka tepelného čerpadla oplatila aj s radiátormi, musia byť splnené rôzne požiadavky. Tu zohráva typ radiátora dôležitú úlohu.
Článkové radiátory
Článkové radiátory sú najstarším typom radiátorov a stále sa s nimi často stretnete v starých budovách. Majú malú plochu na vyžarovanie tepla a pre svoj vzhľad sa nazývajú aj rebrové radiátory.
Rúrkové radiátory
Rúrkové radiátory sú modernejšou verziou článkových radiátorov a pozostávajú z niekoľkých rúrok, cez ktoré preteká vykurovacia voda energeticky úspornejším spôsobom. Často sa nachádzajú v kúpeľni, a preto sa nazývajú aj uterákové radiátory.
Panelové radiátory
Panelové radiátory sa vyznačujú veľkou, prevažne rovnou vykurovacou plochou s priestorovo úsporným dizajnom a nízkou teplotou prúdenia.
Nízkoteplotné radiátory
Nízkoteplotné radiátory pozostávajú z niekoľkých dosiek s veľkou plochou a teplo vyžarujú cez priečky z hliníka alebo profilovaného oceľového plechu. Nízkoteplotné radiátory sú ideálne navrhnuté na prevádzku s tepelným čerpadlom. Takýto plochý radiátor spoznáte podľa pomerne veľkých a rovných vykurovacích plôch. Nízkoteplotné radiátory môžu dosahovať vysoký výkon aj pri nízkych teplotách prúdenia, ktoré sú zvyčajne nižšie ako 40 stupňov Celzia, s nízkou spotrebou energie. Rovnomerne a efektívne rozvádzajú teplo v miestnosti a zvyšujú účinnosť tepelného čerpadla.
S nízkoteplotnými radiátormi je možné aj chladenie. Aj na to, aby sa miestnosť pomocou tepelného čerpadla účinne ochladila, je potrebná čo najväčšia plocha radiátorov.
Optimalizácia prevádzky tepelného čerpadla s radiátormi
Aby tepelné čerpadlo fungovalo efektívne, potrebuje vykurovací rozvod s nízkou teplotou prietoku. Čím nižší je teplotný rozdiel medzi okolitým teplom a teplotou prietoku, tým menej práce musí vykonať kompresor tepelného čerpadla poháňaný elektrickou energiou. V dôsledku toho sú nižšie náklady na elektrickú energiu. Z tohto dôvodu sú systémy podlahového vykurovania vhodnejšie pre tepelné čerpadlá ako radiátory. Tie sú od začiatku navrhnuté na nízke teploty prúdenia a vďaka veľkej ploche rozvádzajú teplo rovnomernejšie. Výsledkom je vytvorenie príjemnej vnútornej klímy aj pri teplote v miestnosti, ktorá je približne o dva stupne Celzia nižšia ako pri bežných radiátoroch.
Tepelné čerpadlo je možné prevádzkovať aj s radiátormi a podlahovým vykurovaním. Použitie tepelného čerpadla v starej budove s radiátormi je určite možné. Okrem použitia správneho typu radiátorov pre kombináciu s tepelným čerpadlom je dôležité aj ich dimenzovanie. Čím menšie sú rozvody vykurovania, tým menej účinne vykurovací systém pracuje. Predimenzovanie, naopak, zvyšuje účinnosť. Najmä v starých budovách sú tepelné čerpadlá závislé od predimenzovaných radiátorov, pretože izolácia budov je často oveľa horšia ako v nových budovách.
Optimalizačné opatrenia pre existujúce budovy
Na to, aby tepelné čerpadlo stále fungovalo efektívne s bežnými radiátormi a bez panelového vykurovania, existujú rôzne optimalizačné opatrenia, ktoré môžete realizovať v starých alebo existujúcich budovách.
- Zlepšenie izolačného štandardu domu: Lacnejšou možnosťou je zateplenie horného poschodia a výmena dverí a okien. Celoplošná izolácia fasády je oveľa účinnejšia, ale, samozrejme, aj drahšia.
- Hydraulické vyváženie radiátorov: Tým sa optimalizujú objemové toky v rozvodoch vykurovania a teplo sa rozdeľuje rovnomernejšie, čím sa zvyšuje aj účinnosť celého systému.
- Správne dimenzovanie tepelného čerpadla a nastavenie vykurovacej krivky: Tepelné čerpadlo by malo byť správne dimenzované a vykurovacia krivka optimálne nastavená cez regulačný systém.
Hybridná prevádzka a vysokoteplotné tepelné čerpadlá
Ak si radiátory vyžadujú vysoké prietokové teploty alebo ak je potreba tepla vo vašom dome všeobecne pomerne vysoká, môžete tepelné čerpadlo prevádzkovať hybridne, t. j. v spojení s iným vykurovacím systémom, napríklad s plynovým kondenzačným kotlom. Prípadne si môžete dať vymeniť staré radiátory za moderné nízkoteplotné radiátory na prevádzku tepelného čerpadla.
Ďalšou možnosťou sú takzvané vysokoteplotné tepelné čerpadlá, ktoré možno použiť pre akýkoľvek vykurovací systém. Takto možno tepelné čerpadlo použiť aj pre staré radiátory s vysokou teplotou prietoku. Vysokoteplotné tepelné čerpadlá však majú nižšiu účinnosť ako bežné tepelné čerpadlá a ich kúpa je tiež drahšia.
Tepelné čerpadlá vzduch-voda od Bosch možno prevádzkovať s radiátormi.
Chladenie pomocou tepelného čerpadla
Chladenie tepelným čerpadlom je moderné riešenie, ktoré umožňuje efektívne udržiavať príjemnú klímu vo vašej domácnosti aj počas horúcich letných dní. Okrem vykurovania totiž tieto zariadenia dokážu zaisťovať aj ochladenie interiéru, pričom využívajú ekologické a energeticky úsporné postupy.
Tepelné čerpadlo funguje na báze presunu tepla. Počas chladenia odvádza teplo z interiéru do vonkajšieho prostredia. V tomto režime sa využíva prirodzene nízka teplota zeme alebo podzemnej vody na ochladenie interiéru. Pri aktívnom chladení čerpadlo kompresor aktívne odvádza teplo von. Voda s nižšou teplotou cirkuluje v podlahovom potrubí a zaisťuje jemné ochladenie miestnosti. Tento spôsob je veľmi úsporný, no poskytuje skôr mierny chladiaci efekt.
Podlahové kúrenie v kombinácii s tepelným čerpadlom predstavuje ideálne riešenie pre väčšinu rodinných domov. Tieto zariadenia fungujú ako ventilátorové konvektory, ktoré rýchlo ochladzujú vzduch.
Počiatočné náklady: Treba počítať s nákladmi na chladiaci okruh, ktorý je často umiestnený v strope. Chladenie tepelným čerpadlom je ekologické a efektívne riešenie, ktoré prináša komfort aj úspory.
Vysvetlenie tepelných čerpadiel - Ako fungujú tepelné čerpadlá HVAC
Vodné chladenie
V posledných rokoch sa vodné chladenie stalo populárnou voľbou pre nadšencov počítačového hardvéru a hráčov. Vodné chladenie je systém, ktorý využíva kvapalinu na odvádzanie tepla z komponentov počítača. Tento proces je efektívnejší ako tradičné vzduchové chladenie, pretože voda má oveľa vyššiu tepelnú kapacitu a vedie teplo rýchlejšie.
Ako funguje vodné chladenie?
Vodné chladenie funguje na princípe cirkulácie kvapaliny, obvykle zmesi vody a chladiacej kvapaliny. Systém pozostáva z niekoľkých hlavných komponentov:
- Pumpa: Cirkuluje kvapalinu cez systém.
- Chladič (Radiátor): Odvádza teplo z kvapaliny do vzduchu.
- Vodné bloky: Priľnú na komponenty, ako sú CPU a GPU, a absorbujú teplo.
- Rezervuár: Ukladá kvapalinu a umožňuje jej expanziu.
Výhody a nevýhody vodného chladenia
- Výhody: Vynikajúca tepelná výkonnosť, pokojnejší chod, estetika.
- Nevýhody: Komplexnosť inštalácie, riziko úniku, vyššie náklady.
Porovnanie s Vzduchovým Chladením
Klasické vzduchové chladenie je jednoduché a spoľahlivé. Procesor sa zahreje, teplo prejde základňou chladiča a putuje tepelnými trubičkami do rebier, kde ho ochladzujú ventilátory. Vzduchový chladič prakticky nemá ako zlyhať, jedinou pohyblivou časťou sú ventilátory.
Vodné chladenie (AIO - All-in-One) sa skladá z radiátora, pumpy, hadičiek, vodného bloku a ventilátorov. Princíp je podobný ako pri vzduchu, len namiesto tepelných rúrok sú hadičky s vodou.
Cenové porovnanie
AiO chladiče vypĺňajú cenovú dieru medzi hi-endovými vzduchovými chladičmi a plnohodnotným vodným chladením. Základné vzduchové chladiče sú najlacnejšie, výkonné vzduchové a základné AiO chladiče sú v podobnej cenovej kategórii, zatiaľ čo custom vodné systémy sú najdrahšie.
Výkon, hlučnosť a inštalácia
Pokiaľ ide o výkon, veľký vzduchový chladič dokáže konkurovať menšiemu AIO. 240mm AIO chladič nie je automaticky lepší ako kvalitný vzduchový chladič. Naopak, veľký 360mm AIO už vzduchové chladenie prevyšuje. Vodný chladič obvykle ponúka vyšší chladiaci výkon, najmä pri použití veľkých radiátorov.
V oblasti hlučnosti je vodné chladenie často lepšie, pretože väčšie radiátory dokážu chladiť pri nižších otáčkach ventilátorov. Vzduchové chladiče sú jednoduchšie na nastavenie.
Vzduchové chladiče vyhrávajú v jednoduchosti inštalácie, ale zaberajú viac miesta na základnej doske. AIO systémy zaberajú na doske menej miesta, ale musíte vyriešiť umiestnenie radiátora.
Spoľahlivosť a údržba
Vzduchové chladenie jasne víťazí v spoľahlivosti, pretože neobsahuje pumpu, ktorá je najčastejšou poruchovou časťou AiO chladičov. Vodné chladenie má viac komponentov, takže viac vecí sa môže pokaziť. Z dlhodobého hľadiska si vodný chladič vyžaduje viac servisnej pozornosti.
Vzhľad
Vodné chladenie často pôsobí modernejšie a high-tech, s možnosťou RGB osvetlenia a dizajnových prvkov.
Čo si vybrať?
Pre začiatočníkov, ktorí chcú spoľahlivosť a jednoduchosť, je najlepšou voľbou kvalitný vzduchový chladič. Ak máte obmedzený priestor na doske, vysoké RAMky alebo túžite po modernom vzhľade, AiO je dobrá voľba. Custom vodník je pre fanatikov a ľudí, ktorí chcú absolútny výkon.
Problematika orosenia (kondenzácie)
Orosenie, alebo kondenzácia, je jav, ktorý sa môže vyskytnúť pri vodnom chladení, najmä ak je systém nevhodne navrhnutý alebo ak sú teploty v miestnosti veľmi nízke. Keď sa studená kvapalina dostane do kontaktu s teplým vzduchom, môže dôjsť k vzniku kvapiek vody, ktoré môžu ohroziť elektroniku. Na prevenciu orosenia je dôležité správne nastaviť teplotu chladenia, použiť kvalitné materiály a monitorovať teploty v systéme.
Vodné chladenie v domácnosti a priemysle
Vodné chladenie je proces, ktorý využíva vodu na odstránenie tepla z rôznych systémov, ako sú počítače, priemyselné stroje a klimatizačné systémy. Tento systém je známy svojou efektívnosťou a schopnosťou udržiavať optimálnu teplotu.
Orosené expandery
Orosené expandery sú zariadenia, ktoré využívajú vodu na chladenie vzduchu, čím zvyšujú účinnosť chladenia. Tieto systémy fungujú na princípe ofukovania vzduchu vodnou parou, čo vedie k zníženiu teploty a vlhkosti vzduchu. Výhody zahŕňajú efektivitu chladenia, environmentálny dopad a flexibilitu. Nevýhody spočívajú v potrebe údržby, možnosti nadmernej vlhkosti a vyšších počiatočných nákladoch.
Aktuálne trendy
V súčasnosti sa v oblasti vodného chladenia objavujú nové technológie a prístupy, ako sú inteligentné chladenie a automatizácia systémov.
Vodné chladenie domu
Vodné chladenie v domácnostiach umožňuje dosiahnuť hygienicky čisté vnútorné ovzdušie bez vírenia prachu a nežiaduceho vysušovania. Poskytuje rovnomerné rozloženie chladu po celej budove a je maximálne tiché.
Spôsoby vodného chladenia domu
- Centrálne chladenie: Inštalované na zabezpečenie ideálnej teploty v celom dome.
- Integrované do podlahového vykurovania: Pohodlné a rovnomerné chladenie pomocou vody cirkulujúcej pod podlahou.
- Stropné vodné chladenie: Voda prúdi cez rúrky alebo chladiace panely v strope, čím absorbuje nadbytočné teplo.
- Stenové vodné chladenie: Podobný princíp ako stropné chladenie, ale implementované v stenách.
- Zónové chladenie: Inštalácia iba v určitých miestnostiach.
- Externé chladenie: Regulácia teploty vo vonkajších priestoroch.
Zdroje chladenia vodou
Zdroje chladenia vodou môžu byť tepelné čerpadlo, studňa alebo zemný vrt. Najefektívnejšou metódou je chladenie vodou zo studne. Čerpaná voda by však nemala smerovať priamo do potrubného systému.
Adiabatické chladenie
Adiabatické chladenie spotrebuje o 80% menej energie v porovnaní s klimatizáciou, čo vedie k značným úsporám. Vďaka vysokotlakovému vstrekovaniu vodnej hmly do vzduchu dochádza k rýchlemu chladeniu.
Viessmann: Systémové riešenia pre vykurovanie a chladenie
Spoločnosť Viessmann ponúka systémové riešenia na mieru pre použitie v rodinných domoch a bytových domoch, ktoré siahajú od kondenzačných kotlov na fosílne palivá až po obnoviteľné zdroje a hybridné riešenia. Ponúkajú aj generátory tepla na elektrický pohon.
Typy vykurovacích systémov
- Plynové vykurovanie: Overená technológia, mimoriadne efektívna vďaka kondenzačnej technológii. Nástenné plynové kotly sú kompaktné a ideálne pre rodinné domy bez pivnice.
- Hybridné vykurovacie systémy: Kombinujú fosílne a regeneratívne zdroje energie (napr. plynový kondenzačný kotol s tepelným čerpadlom).
- Vykurovací systém na drevo: Vhodný ako jediný alebo doplnkový dodávateľ tepla, klimaticky neutrálna prevádzka.
- Tepelné čerpadlo: Využíva energiu zo vzduchu, zeme alebo vody, efektívne a šetrné ku klíme.
- Technológia palivových článkov: Vyrába teplo aj elektrinu, čo prispieva k vysokej miere sebestačnosti.
- Solárna tepelná energia: Využíva slnečnú energiu na prípravu teplej vody alebo ako záložné vykurovanie.
- Fotovoltický systém: Premieňa slnečnú energiu na elektrickú.
- Rekuperácia tepla: Pomáha odstraňovať vlhkosť, predchádza vzniku plesní a odľahčuje vykurovací systém.
- Elektrické systémy teplej vody: Ohrievajú pitnú vodu len vtedy, keď je to potrebné, hygienické a nezávislé od systému ústredného kúrenia.
- Elektrické systémy plošného vykurovania: Vhodné najmä pre novostavby s nízkou potrebou energie.
- Vetrací systém: Zabezpečuje príjemnú klímu v miestnosti a môže byť vyžadovaný zákonom.
- Moduly čerstvej vody: Umožňujú hygienický ohrev teplej vody.
Ovládanie vykurovacieho systému
Spoločnosť Viessmann ponúka aplikácie ViCare a Vitotrol, pomocou ktorých môžu majitelia systémov pohodlne ovládať svoje vykurovanie cez internet.
Údržba a servis
Pravidelný servis vykonávaný odborníkom zabezpečí dlhodobo bezproblémovú prevádzku vášho vykurovacieho systému. Správne nastavenie vykurovacej krivky prispôsobí vykurovací výkon aktuálnej potrebe.
