Čerpadlová skupina zohráva nezastupiteľnú úlohu v vykurovacích systémoch, kde sa vyskytujú aspoň dva vykurovacie okruhy. Jej primárnou funkciou je zabezpečiť efektívne fungovanie a distribúciu tepla v rámci komplexných vykurovacích systémov.
Kedy je potrebné použiť čerpadlové skupiny
Potreba použitia čerpadlových skupín nastáva v dvoch hlavných situáciách:
Prípad 1: Jeden zdroj tepla, viacero typov odberateľov
Keď v budove existuje jeden zdroj tepla, napríklad plynový kotol, ktorý napája dva rôzne typy odberateľov tepla, ako sú radiátory a podlahové kúrenie. Rozdielnosť týchto odberateľov tepla spočíva nielen v zjavnom vzhľade, ale predovšetkým v parametroch ich prevádzky, ako je teplota napájania.
Prípad 2: Viacero zdrojov tepla, rovnaký typ odberateľov
Keď je situácia ešte zložitejšia a odberatelia tepla sú rovnakého typu (napr. iba radiátory), ale sú napájaní dvoma rôznymi zdrojmi, napríklad plynovým kotlom a kotlom na tuhé palivo. V takom prípade je čerpadlová skupina tiež kľúčovým prvkom, ktorý umožňuje efektívne fungovanie dvoch zdrojov a rovnomernú distribúciu tepla v celej budove.
Vďaka tomu môže užívateľ využívať výhody rôznych zdrojov energie podľa potreby a podmienok, pričom maximalizuje energetickú účinnosť vykurovacieho systému.

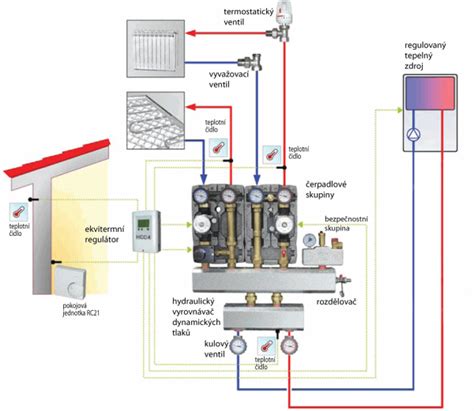

Inštalácia čerpadlovej skupiny
Premýšľate, kde by ste mali nainštalovať čerpadlovú skupinu? Toto rozhodnutie závisí od mnohých faktorov, vrátane špecifík vykurovacieho systému a veľkosti a usporiadania budovy. Vo všeobecnosti možno čerpadlovú skupinu nainštalovať v kotolni (centrálne) alebo pri rozdeľovači (lokálne). Každé z týchto riešení má svoje výhody a môže byť vhodnejšie v závislosti od individuálnych potrieb a podmienok.
Centrálna čerpadlová skupina
Centrálna čerpadlová skupina sa montuje na miesto kotlového rozdeľovača, čo je kľúčovým aspektom efektívneho fungovania čerpadlovej skupiny v kotolni. Umiestnenie takejto jednotky priamo pri kotli umožňuje presnú kontrolu prietoku vody v celom vykurovacom systéme, zabezpečujúc rovnomerný rozvod tepla po všetkých miestnostiach. Úlohou centrálnej čerpadlovej skupiny je napájať celý stúpač vodou o správnej teplote potrebnej na vykurovanie miestností. Toto kľúčové zariadenie v každej kotolni zabezpečuje kontinuitu práce systému centrálneho vykurovania, starajúc sa o to, aby každá miestnosť bola správne vykurovaná.
Na aplikáciu tohto riešenia je však potrebné mať dostatok priestoru v kotolni, preto sa väčšinou používa v nových budovách, kde je možné navrhnúť miesto montáže od začiatku. V starších objektoch je často ťažké nájsť dostatočne veľký priestor na montáž centrálnej čerpadlovej skupiny, čo vytvára ďalšiu výzvu pre projektantov vykurovacích inštalácií.
Lokálna čerpadlová skupina
Čerpadlová skupina montovaná lokálne predstavuje kľúčové riešenie umožňujúce optimalizáciu vykurovacích systémov v rámci modernizácie alebo inštalácie nových systémov v obytných a komerčných budovách. Výhodou tohto riešenia je možnosť montáže v existujúcich budovách nezávisle od množstva miesta v kotolni, čo je obzvlášť dôležité v prípade objektov s obmedzeným užitočným priestorom alebo v tých, kde bola technická miestnosť už naplánovaná alebo využitá. Navyše, pri rozhodnutí pre lokálnu inštaláciu čerpadlovej skupiny môžu majitelia a správcovia budov počítať s menšími stavebnými prácami a výrazným zjednodušením procesu modernizácie vykurovacích systémov. To vyplýva z faktu, že nie je potrebné vykonávať komplikované stavebné práce. Ďalším argumentom v prospech lokálne montovaných čerpadlových skupín je jednoduchá adaptácia na rôzne vykurovacie systémy.
Výhody použitia čerpadlových skupín
Využitie čerpadlových skupín v vykurovacom systéme má početné výhody, ktoré významne ovplyvňujú efektívnosť a hospodárnosť vykurovania budov.
- Spojenie viacerých vykurovacích okruhov: Umožňuje spojenie viacerých vykurovacích okruhov a zabezpečenie správneho obehu vykurovacieho média, čo je kľúčové pre optimálne podmienky fungovania systému.
- Lepšia reakcia na tepelné potreby: Vykurovací systém je schopný lepšie reagovať na rôznorodé tepelné potreby jednotlivých častí budovy alebo komplexu budov, či už z hľadiska teploty alebo času vykurovania.
- Efektívne hospodárenie s teplom: Čerpadlové skupiny umožňujú efektívne hospodárenie s vyprodukovaným teplom a jeho distribúciu medzi jednotlivé zóny, čo je obzvlášť dôležité v prípade budov s rôznymi účelmi miestností alebo tých s veľkými priestormi.
- Prispôsobenie intenzity vykurovania: Čerpadlová skupina, fungujúca ako koordinačný prvok, umožňuje prispôsobiť intenzitu vykurovania individuálnym potrebám, čím minimalizuje energetické straty a maximalizuje komfort užívateľov.
- Spojenie rôznych zdrojov alebo prijímačov tepla: Umožňuje spojenie rôznych zdrojov alebo prijímačov tepla, čo je obzvlášť dôležité v budovách využívajúcich hybridné systémy.
Montáž a pripojenie čerpadlovej skupiny
Pri montáži je potrebné odstrániť predný kryt izolácie, aby bol zabezpečený prístup k hlavným komponentom čerpadlovej skupiny. Je to dôležité nielen pre pohodlie montáže, ale aj pre presné zhodnotenie stavu a prispôsobenie jednotlivých častí.
Ak je skupina montovaná na rozdeľovač, je potrebné zariadenia spojiť, čo vyžaduje presné prispôsobenie a použitie vhodných nástrojov. To zabezpečuje stabilné a spoľahlivé spojenie, kľúčové pre správne fungovanie celého systému.
Pri montáži centrálnej čerpadlovej skupiny je dôležité dbať na presné vyváženie zariadenia. Na tento účel je už na začiatku montáže vhodné pripraviť otvory na mieste, kde bude čerpadlová skupina nainštalovaná. Táto presnosť zabezpečuje správnu prácu zariadenia a minimalizuje riziko poruchy. Po pripevnení zariadenia je potrebné skontrolovať tesnosť celej inštalácie a následne vykonať tlakovú skúšku.
Špecifické pripojenia a regulácie
Pri pripájaní solárneho kolektora k bojleru je potrebné upraviť nastavenie regulačného ventilu ZR na premiešanie vody v správnom pomere. Voda privádzaná do systému pred miešaním prechádza cez termostatický ventil ZT, ktorý je ovládaný hlavicou so snímačom tlaku namontovanou na rozdeľovači privádzajúcom vodu do potrubia.
Obtok (by-pass s regulačným ventilom) zabudovaný v systéme chráni čerpadlo v prípade, že sa všetky ventily na rozvodnom potrubí uzatvoria a zablokujú všetky potrubia naraz. Tieto systémy nefungujú vhodne s nízkoteplotnými zdrojmi tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá. Požadovaná minimálna prívodná teplota systému (na zabezpečenie správnej teploty zmiešanej vody) je 60 °C.
Systém je napájaný teplou vodou z vodovodného systému, ktorá prichádza cez trojcestný termostatický ventil, a vodou vracajúcou sa z potrubia podlahového vykurovania (cez vratný rozdeľovač), vďaka čomu nastáva zmiešanie, ktoré znižuje teplotu vody privádzanej do rozdeľovača (a následne odvádzanej do potrubia podlahového vykurovania).
Cirkulácia vody v systéme povrchového vykurovania je zabezpečená prevádzkou zabudovaného čerpadla. V prípade, že je na všetkých okruhoch podlahového vykurovania nainštalovaný elektrický pohon, automatická riadiaca jednotka musí byť vybavená modulom, ktorý vypne čerpadlo, keď sú všetky okruhy uzavreté. Prípadne môže byť okruh rozdeľovača ponechaný aj bez automatickej regulácie.
Je potrebné dbať na to, aby bola jednotka správne pripojená k ostatným častiam systému. Zmiešavací ventil musí byť pripojený na prívodné potrubie, a vratná prípojka musí byť pripojená na vratné potrubie.

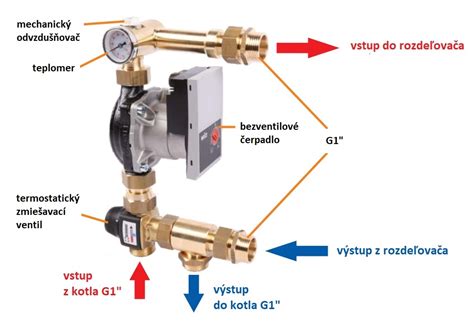

Komponenty a výhody kompletných čerpadlových skupín
Teplo vyrobené v kotle alebo tepelnom čerpadle je nutné dostať do vytápěných miestností. Bežne tento transport prebieha pomocou otopnej vody. Do vytápěných priestor, respektíve prvkov, ktoré ich vytápí, otopná voda vstupuje teplejšie, časť tepla odovzdá a vracia sa chladnejšia.
V jednoduchých prípadoch, zvlášť pri malých výkonoch, môže byť čerpadlová skupina obmedzená len na obehové čerpadlo, ktoré je spravidla integrované do plynového kotla, v prípade tepelného čerpadla do jeho vnútornej jednotky. V reálnej praxi sa však vyskytujú oveľa rôznejšie požiadavky na rozvod otopnej vody, počnúc potrebou prepínať zdroj tepla medzi vytápěním a prípravou teplej vody, cez napojenie viac okruhov vytápění, vzduchotechniky atď.
Individuálne zostavovanie čerpadiel, armatúr, servopohonov a iných komponentov je náročné. Pre zhotovenie čerpadlových skupín je nutné nakupovať potrebné komponenty. Nehľadiac na nutnosť po montáži skontrolovať tesnosť spojov, prípadne ju opravovať, čo sa inštalačnej firme nemusí veľmi vyplatiť.
S kompletne vystrojenou čerpadlovou skupinou je spojený nielen jej kompaktný tvar, kvalitná tepelná izolácia, ale aj záruka. Typickou oblasťou, v ktorej je najčastejšie výhodné využívať kompletované čerpadlové skupiny, tvoria otopné sústavy, v ktorých sa počíta s chrbticovým rozvodom otopnej vody s dimenziou DN20.
Zásadnou výhodou čerpadlových skupín je ich variabilita. Umožňujú riešiť ako zmiešavané okruhy, tak aj nesmiešané. Zaujímavou možnosťou je montáž po etapách. Inštalatér nemusí celú čerpadlovú skupinu namontovať naraz. Ak je na ňu napojených viac technológií, môže jednotlivé bloky inštalovať tak, ako sú technológie postupne kompletované.
Typický postup vedúci k záväznej objednávke začína špecifikáciou, pre aké okruhy je čerpadlová skupina určená, pre aké hydraulické parametre a teplotné spády je určená, aké čerpadlá majú byť použité, aká regulácia atď. Na základe špecifikácie je skupina z uskladnených blokov zostavená, odskúšaná a zákazník si ju môže odviezť alebo je mu odoslaná.
Vzhľadom na súčasný nedostatok remeselníkov si inštalačná firma individuálnym zostavovaním čerpadlových skupín v rade prípadov znižuje svoj obrat, pretože by remeselníkov mohla využiť na prácu, ktorú si môže nechať lepšie zaplatiť.
Čerpadlá v systémoch ústredného vykurovania a teplej úžitkovej vody (TÚV)
Čerpadlo ústredného kúrenia a TÚV je kľúčovým prvkom moderných vykurovacích systémov. Jeho hlavnou funkciou je zabezpečenie cirkulácie vykurovacieho média v inštalácii a doprava teplej úžitkovej vody. Vďaka tomu sa teplo rovnomerne rozvádza po celej budove, čím sa zabezpečuje tepelný komfort a stály prístup k teplej vode bez zbytočného čakania.
Cirkulačné a obehové čerpadlá
Cirkulačné a obehové čerpadlá zohrávajú dôležitú úlohu vo vykurovacích inštaláciách. Zvyšujú komfort používania a zároveň zlepšujú energetickú účinnosť celého systému. Vďaka nim je teplá voda dostupná okamžite po otvorení kohútika a vykurovanie funguje plynulo a rovnomerne.
Čerpadlo pre teplú úžitkovú vodu (TÚV)
Cirkulačné čerpadlo pre TÚV zabezpečuje okamžitý prístup k teplej vode v kohútikoch a sprchách, čím eliminuje potrebu odpúšťania studenej vody. To prináša nielen komfort, ale aj úsporu - nižšia spotreba vody znamená nižšie účty.
Čerpadlo pre ústredné kúrenie
Čerpadlo ústredného kúrenia zabezpečuje nepretržitý prietok vykurovacieho média v inštalácii, čo umožňuje rovnomerné rozvádzanie tepla v celej budove. Vďaka tomu zostáva teplota v miestnostiach stabilná a systém funguje efektívne.
Správne zvolené a efektívne fungujúce cirkulačné čerpadlo zvyšuje energetickú účinnosť inštalácie, čo sa premieta do nižšej spotreby energie. Hoci každé z týchto čerpadiel plní inú funkciu, ich spolupráca zabezpečuje optimálne tepelné podmienky v dome. Cirkulačné čerpadlo udržiava stály obeh teplej vody, vďaka čomu systém funguje plynulo a bez porúch.
Tepelné čerpadlá pre TÚV
Čoraz väčšiu popularitu si získavajú aj tepelné čerpadlá pre TÚV, ktoré využívajú energiu z okolia - najčastejšie zo vzduchu - na ohrev úžitkovej vody. Fungujú na princípe obehu chladiva, čo z nich robí ekologické aj energeticky úsporné riešenie. V kombinácii s cirkulačnými čerpadlami môžu zabezpečiť stály prístup k teplej vode pri minimálnej spotrebe energie.
Výber a inštalácia čerpadla
Výber čerpadla pre inštaláciu ústredného vykurovania a teplej úžitkovej vody má zásadný význam pre energetickú účinnosť a tepelný komfort v budove. Výber cirkulačného čerpadla a výber obehového čerpadla by mal zohľadňovať niekoľko dôležitých faktorov.
Kritériá výberu
- Energetická úspornosť: Oplatí sa zvoliť model s nízkou spotrebou energie - ide nielen o úsporu na účtoch, ale aj o dlhodobú investíciu do účinnosti systému. Moderné, energeticky úsporné čerpadlá umožňujú reálne zníženie prevádzkových nákladov.
- Prispôsobenie systému: Každá inštalácia má svoje jedinečné požiadavky, preto by čerpadlo malo byť prispôsobené prevádzkovým parametrom a kvalite vody v systéme. Ak voda obsahuje nečistoty, oplatí sa použiť sitkový filter, ktorý ochráni čerpadlo pred usadeninami a predĺži jeho životnosť.
- Kompatibilita s kotlom: Rovnako dôležitá je kompatibilita čerpadla s ostatnými prvkami systému, ako sú kotly ústredného vykurovania. Správne zvolené čerpadlo spolupracujúce s kotlom zabezpečuje stabilné a efektívne vykurovanie budovy aj úžitkovej vody.
- Možnosť použitia Anuloidu: V zložitejších systémoch sa oplatí zvážiť použitie Anuloidu, ktorý umožňuje účinné oddelenie vykurovacích okruhov a stabilizuje prietok média, čím uľahčuje spoluprácu medzi kotlom, čerpadlom a zvyškom inštalácie.
- Čerpadlová skupina: V takýchto systémoch sa čoraz častejšie používa aj čerpadlová skupina - hotová zostava, ktorá integruje čerpadlo s ventilmi, teplomermi a filtrami, čím uľahčuje montáž a zabezpečuje optimálnu prevádzku celého vykurovacieho systému.
- Náklady na tepelné čerpadlo: Hoci počiatočná investícia môže byť vyššia ako v prípade tradičných čerpadiel, z dlhodobého hľadiska sa často vráti vďaka nižším účtom za energiu. Tepelné čerpadlá sa vyznačujú vysokou účinnosťou a ekologickou prevádzkou.
Správna montáž a prevádzka
Správna montáž a vhodná prevádzka čerpadla ústredného vykurovania a TÚV sú kľúčom k jeho účinnosti a dlhej životnosti. Aby zariadenie fungovalo bezchybne, je potrebné venovať pozornosť niekoľkým dôležitým aspektom.
- Integrácia do systému: Čerpadlo musí byť správne integrované do systému, čo umožňuje efektívne riadenie obehu teplej úžitkovej vody a obmedzenie energetických strát.
- Regulátor cirkulačného čerpadla: Toto inteligentné zariadenie automatizuje jeho prevádzku, čo nielen zvyšuje komfort používania, ale aj umožňuje úsporu energie. Vďaka nemu čerpadlo pracuje podľa skutočnej potreby, čím eliminuje nutnosť manuálneho nastavenia a znižuje prevádzkové náklady.
- Pravidelná údržba: Aby čerpadlo fungovalo bezporuchovo po dlhé roky, je nevyhnutná jeho pravidelná údržba.
- Odvzdušňovanie a filtre: Častým problémom ovplyvňujúcim jeho účinnosť je zavzdušnenie a hromadenie nečistôt v systéme. Pravidelné odvzdušňovanie inštalácie a používanie ochranných filtrov umožňuje vyhnúť sa týmto ťažkostiam a zabezpečiť plynulú a efektívnu prevádzku zariadenia.

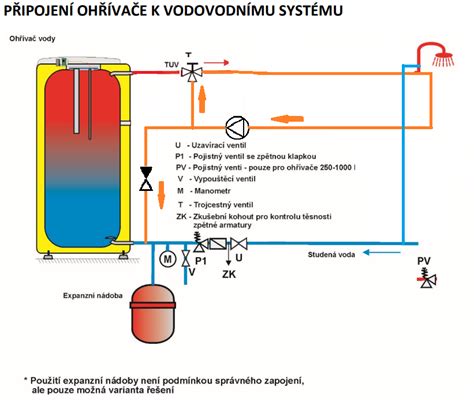

- Pripojenie cirkulačného čerpadla: Vyžaduje presnosť a znalosť špecifík inštalácie, aby sa zabezpečila jeho optimálna prevádzka. Kľúčové je umiestnenie čerpadla na správnom mieste v systéme, čo umožňuje efektívne riadenie obehu vody.
Cirkulačné čerpadlo zohráva kľúčovú úlohu v inštalácii TÚV, keďže udržiava stály obeh teplej vody a eliminuje tepelné straty. Vďaka tomu si používatelia môžu užívať okamžitý prístup k teplej vode po otvorenomí kohútika, čo nielen zvyšuje komfort, ale prispieva aj k úspore energie.
Pravidelná údržba cirkulačného čerpadla je zárukou jeho spoľahlivosti a účinnosti. Zahŕňa nielen odvzdušňovanie systému, ale aj kontrolu technického stavu zariadenia a jeho komponentov. Medzi najčastejšie problémy spojené s cirkulačnými čerpadlami patria zavzdušnenie a usadzovanie nečistôt, čo môže viesť k poklesu účinnosti. Zavzdušnenie sa prejavuje hlukom a nerovnomernou prevádzkou čerpadla. Nečistoty môžu blokovať prietok vody.
