Zapojenie obehového čerpadla ku kotlu Vigas

Obehové čerpadlo je neoddeliteľnou súčasťou moderných vykurovacích systémov, zabezpečujúcou efektívnu cirkuláciu vykurovacej vody a rovnomerné rozloženie tepla v objekte. Čerpadlá sa inštalujú do vykurovacích systémov s núteným alebo prirodzeným obehom, sú potrebné na zvýšenie prestupu tepla a na nastavenie teploty v miestnosti. Zabezpečujú nepretržitý pohyb vykurovacej vody z kotla, kde sa zohreje, do vykurovacích telies a späť. Dôkladný výber a správna montáž čerpadla výrazne ovplyvňujú spotrebu energie a komfort bývania.

Význam obehového čerpadla vo vykurovacích systémoch

Obehové čerpadlo je zariadenie, ktoré mení rýchlosť pohybu kvapalného média bez zmeny tlaku. Vo vykurovacích systémoch je inštalované pre efektívnejšie vykurovanie. V systémoch s núteným obehom je nepostrádateľným prvkom, zatiaľ čo v gravitačných systémoch (s prirodzeným obehom) je možné ho inštalovať, ak je potrebné zvýšiť tepelný výkon. Systémy s prirodzeným obehom síce fungujú aj bez čerpadla, ale v tomto režime majú nižší prestup tepla. Menej tepla je však stále oveľa lepšie ako žiadne teplo, a preto je v oblastiach, kde sa často prerušuje dodávka elektriny, systém navrhnutý ako hydraulický systém s prirodzenou cirkuláciou a následne je do neho zapojené čerpadlo. Správna funkcia obehového čerpadla je dôležitá pre dosiahnutie požadovanej teploty, pričom musí prečerpávať len toľko vody, koľko je skutočne potrebné.

Typy obehových čerpadiel

Existujú dva hlavné typy obehových čerpadiel: suchý a mokrý rotor.

• Zariadenia so suchým rotorom: Tieto čerpadlá majú vysokú účinnosť (asi 80%), sú však veľmi hlučné a vyžadujú pravidelnú údržbu.
• Agregáty s mokrým rotorom: Pracujú takmer nehlučne a s normálnou kvalitou chladiacej kvapaliny dokážu čerpať vodu bez porúch aj viac ako 10 rokov.

Moderné čerpadlá disponujú aj elektronickou reguláciou výkonu, ktorá sa prispôsobuje aktuálnej potrebe systému, čo znamená, že čerpadlo spotrebuje len toľko energie, koľko je v danej chvíli potrebné. Tzv. vysoko účinné čerpadlá sú štandardom pre nové zariadenia. Klasické jednostupňové čerpadlá pracujú vždy s tou istou energiou, čo je neefektívne. Viacstupňové čerpadlá túto slabinu eliminujú, avšak vyžadujú manuálne nastavenie, čo tiež vedie k stratám z hľadiska účinnosti.

Princípy umiestnenia obehového čerpadla

Pre správnu funkciu obehového čerpadla je dôležité jeho umiestnenie v rámci vykurovacej sústavy. V minulosti sa odporúčalo umiestňovať obehové čerpadlá výhradne na potrubie so studenou vodou kvôli možnému poškodeniu teplom. Avšak moderné obehové čerpadlá sú vyrobené z materiálov, ktoré hravo odolajú aj horúcej vode (až do 100 - 115 °C). V hydraulike nie je žiadny rozdiel, či je čerpadlo na prívodnom alebo spätnom potrubí - kotol a zvyšok systému to nerozlišujú.

Odporúča sa inštalovať obehové čerpadlo po kotle, pred prvou vetvou. Dôležitá je správna inštalácia z hľadiska páskovania a správna orientácia rotora v priestore.

Umiestnenie čerpadla pri viacerých okruhoch

Ak má vykurovací systém dve samostatné vetvy - napríklad na pravom a ľavom krídle domu alebo na prvom a druhom poschodí - má zmysel dať na každé oddelenie samostatné čerpadlo, a nie jedno spoločné priamo za kotlom. Na týchto vetvách zostáva rovnaké pravidlo: bezprostredne za kotlom, pred prvou vetvou v danom vykurovacom okruhu. To umožní nastaviť požadovaný tepelný režim v každej z častí domu nezávisle, ako aj ušetriť na vykurovaní v dvojpodlažných domoch, pretože druhé poschodie je zvyčajne teplejšie a vyžaduje menej tepla.

Ak inštalujete viac čerpadiel na jeden kotol, je vhodné zapojiť aj tzv. anuloid, ktorý vyrovná tlak v kotli.

Špecifiká zapojenia pre podlahové kúrenie

Podlahové kúrenie je jeden z najpohodlnejších spôsobov vykurovania, no aj ten najlepší systém môže zlyhať, ak za ním nestojí správne obehové čerpadlo. Studená podlaha v jednej miestnosti, hlučné potrubie alebo vysoký účet za plyn sú typické príznaky, že niečo nie je v poriadku s čerpadlom.

Kľúčové požiadavky pre podlahové kúrenie

Pre podlahové kúrenie platia iné požiadavky ako pre radiátorové systémy. Tu sú kľúčové rozdiely, ktoré musíte poznať pred výberom čerpadla:

• Teplota vody: Podlahové kúrenie pracuje s teplotou 35-45 °C, zatiaľ čo radiátory bežne vyžadujú 70-80 °C. Nižšia teplota znamená, že na rovnaký výkon potrebujete prečerpávať väčší objem vody.
• Väčší prietok: Orientačne 860 litrov za hodinu na 1 kW výkonu pri teplotnom rozdiele 5 °C medzi prívodným a spiatočným potrubím.
• Dlhé okruhy s vyšším odporom: Hadicové slučky v podlahe majú obvykle 80-120 metrov, čo generuje vyšší hydraulický odpor - tlakovú stratu, ktorú musí čerpadlo prekonávať.
• Nepretržitá prevádzka: Čerpadlo beží 24 hodín denne po celú vykurovaciu sezónu. Musí byť tiché, energeticky efektívne a spoľahlivé.

Pre podlahové kúrenie je nevyhnutné mať ošetrenú teplotu vody vstupujúcej do podlahovky, pretože kotol ťažko vyrobí vodu s teplotou 45°C. Preto je čerpadlo na výstupe zmiešavanej vody do systému nevyhnutné a musí byť v onom oddelenom podlahovom okruhu. Pred výberom čerpadla si zistite celkový výkon vykurovacej sústavy v kW, dĺžku a počet podlahových okruhov, typ kotla a či plánujete izbovú reguláciu s termostatmi v každej miestnosti. Tieto informácie určujú, ktorý model bude pre váš dom najvhodnejší.

Ako vybrať správne obehové čerpadlo pre podlahové kúrenie

Príliš slabé čerpadlo nedotlačí vodu do vzdialených okruhov, príliš silné zbytočne spotrebuje elektrinu a hlučí. Tu sú kľúčové parametre, na ktoré sa zamerať:

Dopravná výška a prietok

• Dopravná výška (H): Udáva, aký hydraulický odpor čerpadlo prekoná - meria sa v metroch vodného stĺpca (m v.s.). Pre rodinný dom s podlahovým kúrením a okruhmi 80-120 m potrebujete dopravnú výšku minimálne 4-6 m.
• Prietok (Q): Určuje, koľko vody za hodinu čerpadlo pretlačí systémom. Pre dom s výkonom 10 kW a teplotným rozdielom 5 °C potrebujete aspoň 1720 l/h.

Označenie čerpadla

Označenie čerpadla napríklad 25-60/180 vám prezradí všetko podstatné:

Tri rýchlosti vs. EC motor

• 3-rýchlostné čerpadlá: Sú overené, cenovo dostupné a jednoduché na obsluhu - ideálne pre väčšinu rodinných domov.
• EC čerpadlá (elektronicky komutované): Spotrebujú o 50-70 % menej elektriny vďaka automatickej regulácii otáčok, ale ich cena je výrazne vyššia. Návratnosť investície do EC čerpadla pri sezónnej prevádzke (november-marec) je 7-10 rokov, čo sa pri bežnom rodinnom dome nie vždy oplatí.

Stavebná dĺžka

Pred kúpou zmerajte osovú vzdialenosť (stred prípojky - stred prípojky) miesta inštalácie. Štandardná hodnota je 180 mm, existujú aj varianty 130 mm a 200 mm. Zlá stavebná dĺžka znamená, že čerpadlo jednoducho nezapadne na miesto.

Pre väčšinu rodinných domov s výkonom 8-15 kW sa často odporúča obehové čerpadlo ako napríklad RÖHTENBACH RH 25-60/180 - overené, tiché a s vynikajúcim pomerom cena/výkon.

Montáž obehového čerpadla krok za krokom

Výmena obehového čerpadla je práca na 1-2 hodiny, ktorú zvládne šikovný majiteľ domu. Nepotrebujete špeciálne náradie ani odborné vzdelanie - stačí základná šikovnosť a dodržanie správneho postupu. Pred samotnou inštaláciou vypustite vodu zo systému a zabezpečte prístup k miestu montáže. Je potrebné skontrolovať celkový stav potrubia, prípojok a prípadných usadenín, ktoré by mohli narušiť prevádzku.

Čo budete potrebovať

• Nastaviteľný kľúč (francúzsky kľúč) alebo sada očkových kľúčov
• Vedro na zachytenie zvyškovej vody (2-5 litrov)
• Ľanové konope a tesniaca pasta - odporúčame inštalatérsku sadu DIAMOND
• Tesniaci krúžok O-ring - zvyčajne je priložený v balení nového čerpadla
• Plochý skrutkovač na odvzdušňovanie
• Multimeter pri výmene elektrického zapojenia (ak je potrebné overiť napätie)

Postup montáže - 9 krokov

1. Vypnite kotol a uzavrite guľové kohúty pred aj za čerpadlom. Ak nemáte kohúty priamo pri čerpadle, musíte vypustiť celý systém cez vypúšťací ventil. Buďte opatrní, v čerpadle môže byť horúca voda pod veľkým tlakom.
2. Zachyťte zvyškovú vodu - dajte vedro pod čerpadlo a povolíte odvzdušňovací zátku alebo uvoľnite skrutky prírub. Vyteká len zvyšková voda, nie celý obsah systému.
3. Odskrutkujte staré čerpadlo - uvoľnite závitové šróbenia alebo prírubové skrutky. Staré tesnenie vyhoďte - nikdy ho znovu nepoužívajte.
4. Skontrolujte smer prúdenia vody - šípka na tele nového čerpadla musí súhlasiť so skutočným smerom prúdenia vody v potrubí. Skontrolujte to v dokumentácii kotla alebo podľa existujúceho označenia.
5. Nastavte polohu osi rotora - os rotora (vnútorná otáčavá časť čerpadla) musí byť vodorovná (horizontálna). Vertikálna poloha skracuje životnosť ložísk a spôsobuje hluk. Svorkovnicu môžete otočiť do ľubovoľnej polohy, ale os rotora vždy horizontálne. Pri vertikálnom usporiadaní klesá výkon (vytvorený tlak) asi o 30%.
6. Natesnite spoje - na závitové pripojenie naviňte ľanové konope v smere závitu a natrite tesniacou pastou. Na príruby nasaďte nový gumový O-ring z balenia čerpadla.
7. Nainštalujte nové čerpadlo - skrutky utiahnite rovnomerne krížovým spôsobom. Čerpadlo nesmie byť nakrivené ani skrútené. Pred a za čerpadlom je nutné mať ventily, ktoré umožnia v prípade opravy či demontáže čerpadla zastavenie prúdu vody. Za čerpadlo namontujte spätnú klapku. Ak nie je odvzdušňovací filter súčasťou samotného čerpadla, pripojte do sústavy aj ten.
8. Odvzdušnite čerpadlo - otvorte guľové kohúty, nechajte vodu naplniť čerpadlo. Na tele čerpadla nájdete odvzdušňovaciu skrutku - povolíte ju plochým skrutkovačom, kým nevyteká voda bez vzduchových bublín, potom dotiahnete.
9. Elektrické zapojenie a spustenie - po zapojení spustite kotol a skontrolujte tesnosť všetkých spojov - ihneď aj po 15 minútach prevádzky.

Dôležitý tip: Pred montážou si pozrite zachytenú vodu vo vedre. Hnedá alebo čierna voda s tuhými časticami signalizuje kaly a oxidový kal (magnetit) v systéme. V tom prípade nainštalujte magnetický separátor nečistôt (napr. IBO IBF DN20) - zachytí nečistoty ešte pred tým, ako dosiahnu rotor nového čerpadla.

Elektrické zapojenie a spustenie

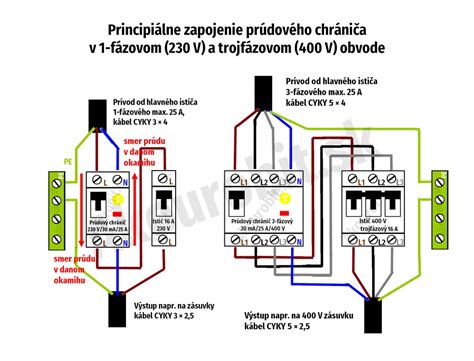

Obehové čerpadlá pracujú zo siete 220 V (230 V striedavého prúdu). Pripojenie je štandardné a vyžaduje samostatné elektrické vedenie s ističom. Samotné pripojenie k sieti je možné organizovať pomocou trojkolíkovej zásuvky a zástrčky, ak je čerpadlo vybavené pripojeným napájacím káblom. Svorky sú umiestnené pod plastovým krytom, ktorý sa odstráni odskrutkovaním niekoľkých skrutiek, a nájdete tri konektory.

Ak je napájanie riešené cez zástrčku, môžete ho pripojiť sami. Ak ide o pevné elektrické zapojenie, je zo zákona povinnosť nechať prácu na elektrikárovi s osvedčením. Pri akomkoľvek zásahu na elektrike vypnite príslušný istič v rozvádzači a pred dotknutím vodičov overte multimetrom, že napätie je nulové. Bezpečnosť je vždy na prvom mieste.

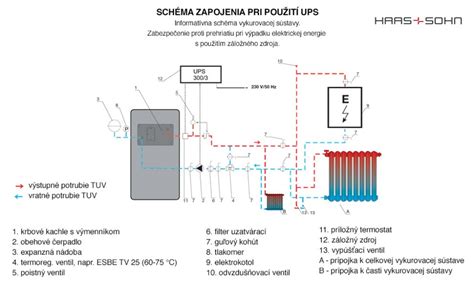

Pretože celý systém závisí od výkonu obehového čerpadla, má zmysel vytvoriť redundantný zdroj napájania - dať stabilizátor s pripojenými batériami. S takýmto systémom napájania bude všetko fungovať niekoľko dní, pretože samotné čerpadlo a automatizácia kotla "vytiahnu" elektrinu na maximum 250-300 W. Pri organizácii je však potrebné všetko vypočítať a zvoliť správnu kapacitu batérií.

Nastavenie obehového čerpadla

Čerpadlo je namontované - teraz ho správne nastavíte. Nesprávne nastavená rýchlosť môže spôsobiť rovnaké problémy ako poddimenzované čerpadlo: studené podlahy, vysoké účty za energie alebo hlučný systém. Pred uvedením do prevádzky je nutné niektoré čerpadlá odvzdušniť a nastaviť požadovaný režim, resp. výkon.

Ktorú rýchlosť zvoliť?

3-rýchlostné čerpadlo má stupne 1, 2 a 3. Orientačné pravidlo pre podlahové kúrenie:

• Rýchlosť 1: Prechodné obdobie (jeseň, jar), vonkajšie teploty nad 5 °C.
• Rýchlosť 2: Štandardná zima, -5 až +5 °C - najčastejšie používaný stupeň.
• Rýchlosť 3: Mrazivé počasie pod -10 °C, domy s horšou tepelnou izoláciou.

Správnosť nastavenia overíte teplomerom priloženým k potrubiu: prívodné potrubie (teplá voda od kotla) a spiatočkové potrubie (voda vracajúca sa z podlahy) by mali mať teplotný rozdiel 5-10 °C. Rozdiel menší ako 5 °C znamená, že čerpadlo beží príliš rýchlo, znížte rýchlosť alebo prietok na rozdeľovači. Rozdiel väčší ako 10 °C znamená, že čerpadlo je pomalé, zvýšte rýchlosť.

Nastavenie teploty podlahového okruhu

Podlahovému kúreniu nesmie vstupovať voda horúcejšia ako 55 °C - pri vyšších teplotách hrozí poškodenie nášľapnej vrstvy podlahy (drevo, laminát, vinyl). Termostatický miešací ventil alebo servopohon (ako v čerpadlovej skupine IBO GP PRO 3D-S) automaticky udržiava správnu teplotu. Nastavte ho na 40-45 °C pre štandardné podmienky alebo podľa odporúčania výrobcu podlahovej krytiny.

Odvzdušnenie okruhov po spustení

Po každej výmene čerpadla odvzdušnite každý okruh na rozdeľovači podlahového kúrenia. Postup: zatvorte všetky okruhy okrem jedného, nechajte čerpadlo bežať 5 minút, otvorte odvzdušňovací ventil daného okruhu, kým nevyteká čistá voda bez bublín. Opakujte pre každý okruh. Celé to trvá 30-60 minút, ale zaistí rovnomerne teplú podlahu vo všetkých miestnostiach. Neodvzdušnené čerpadlá sú hlučné a môžu sa trvalo poškodiť.

Riešenie problémov a časté chyby

Za roky praxe sa opakujú stále tie isté chyby. Každá z nich spôsobuje problémy - od zvýšenej hlučnosti po predčasné poruchy a zbytočné výdavky na opravy.

• Vertikálna inštalácia čerpadla: Najčastejšia chyba - os rotora musí byť vodorovná (horizontálna). Vertikálna poloha vedie k rýchlejšiemu opotrebovaniu ložísk, hlučnej prevádzke a skrátenej životnosti čerpadla. Svorkovnica môže byť otočená ľubovoľne, ale os rotora vždy horizontálne.
• Vynechané odvzdušnenie po montáži: Vzduch zostane v slučkách, niektoré miestnosti nekúria alebo kúria slabo. Čerpadlo pracuje naprázdno, prehrieva sa a skracuje svoju životnosť. Vždy odvzdušnite každý okruh samostatne po každej výmene čerpadla.
• Ignorovanie kvality vody v systéme: Magnetit (čierny kal zo starých železných potrubí) a kamenné usadeniny z tvrdej vody sú tichí zabijaci čerpadla. Zaraďte magnetický separátor nečistôt (napr. IBO IBF DN20) pred čerpadlo - zachytí kaly ešte pred tým, ako dosiahnu rotor a spôsobia škodu.
• Použitie PTFE pásky namiesto konope s pastou: PTFE páska (teflónová páska) sa uvoľňuje pri teplotnom cyklovaní vykurovacích systémov. Vždy používajte ľanové konope s tesniacou pastou - kombináciu, ktorej inštalatéri veria desiatky rokov.
• Poddimenzované čerpadlo: Príliš slabé čerpadlo nedotlačí vodu do vzdialených okruhov a vzdialené miestnosti zostanú studené. Radšej zvoľte o stupeň silnejší model a nastavte nižšiu rýchlosť, ako kúpiť poddimenzované riešenie.

Čerpadlová skupina IBO GP PRO 3D-S - kompletné riešenie

Ak staviate nový dom alebo kompletne rekonštruujete vykurovanie, zvážte investíciu do kompletnej čerpadlovej skupiny IBO GP PRO 3D-S. Namiesto kupovania jednotlivých komponentov dostanete overenú zostavu, ktorá funguje od prvého dňa.

Zostava obsahuje: trojcestný ventil (riadi pomer teplej vody z kotla a studenej zo spiatočky pre správnu teplotu okruhu), servopohon (elektrický aktuátor, ktorý ventilom pohybuje automaticky podľa signálu z termostatu), výkonné čerpadlo MAGI 2 25-60/180, tlakomery na kontrolu tlaku, odvzdušňovací ventil a uzatváracie guľové kohúty - všetko v jednom kompaktnom montážnom celku.

Výhody:

• Rýchlejšia montáž: Jeden celok namiesto 5-6 samostatných komponentov - kratší čas inštalácie a menej spájacích bodov, kde by mohlo dôjsť k úniku.
• Garantovaná funkcia: Všetky časti sú navrhnuté a otestované ako systém.
• Automatická regulácia: Servopohon reaguje na izbové termostaty a plynule upravuje teplotu okruhu.
• Ochrana podlahovej krytiny: Trojcestný ventil nikdy nepustí príliš horúcu vodu do podlahových okruhov.

Táto investícia sa oplatí pri novostavbe alebo kompletnej rekonštrukcii vykurovania, kombinácii podlahového kúrenia a radiátorov v jednom dome, systémoch s izbovou reguláciou po miestnostiach a vždy, keď chcete minimálnu starosť po montáži.

Často kladené otázky

Ako dlho trvá výmena obehového čerpadla?

Výmena obehového čerpadla trvá pre šikovného majiteľa domu 1 až 2 hodiny. Väčšina času ide na prípravu - vypnutie kotla, uzavretie ventilov pred a za čerpadlom, zachytenie zvyškovej vody do vedra a tesniaci materiál. Samotná fyzická výmena čerpadla trvá 15 až 30 minút. Odvzdušnenie systému po výmene zaberie ďalších 30 až 60 minút, závisí od počtu okruhov. Ak robíte výmenu prvýkrát, počítajte s pol pracovným dňom. Profesionálny inštalatér to zvládne za hodinu až hodinu a pol vrátane odvzdušnenia. Po dokončení vždy nechajte systém bežať aspoň hodinu a skontrolujte všetky spoje - pri závitovom aj prírubovom pripojení sa drobné úniky môžu prejaviť až po zahriatí systému na prevádzkovú teplotu.

Môžem vymeniť čerpadlo sám alebo potrebujem elektrikára?

Hydraulická časť - fyzická výmena čerpadla, tesnenie a odvzdušnenie - je bežná domácka práca, ktorú zvládnete bez odborného osvedčenia. Elektrická časť je iná vec. Obehové čerpadlo beží na 230 V striedavom prúde. Ak je napájanie riešené cez zástrčku, môžete ho pripojiť sami. Ak ide o pevné elektrické zapojenie, zákonnou povinnosťou je nechať prácu na elektrikárovi s osvedčením. Cena takého zásahu je 30 až 50 eur. Pri akomkoľvek zásahu na elektrike vypnite príslušný istič v rozvádzači a pred dotknutím vodičov overte multimetrom, že napätie je nulové. Bezpečnosť je vždy na prvom mieste.

Prečo moje obehové čerpadlo hlučí?

Hluk z obehového čerpadla má niekoľko príčin. Najčastejší je vzduch v systéme - prejavuje sa bublaním alebo kloktavým zvukom v potrubí. Riešením je odvzdušnenie každého okruhu na rozdeľovači. Druhou príčinou sú opotrebované ložiská - vrzganie alebo pílenie signalizuje potrebu výmeny čerpadla. Treťou príčinou je nesprávna inštalácia s vertikálnou osou rotora - ložiská sa opotrebujú rýchlejšie a čerpadlo vibruje. Štvrtou príčinou sú nečistoty v rotore - magnetit a kamenné usadeniny mechanicky blokujú alebo spomaľujú rotor. Predchádzajte tomu inštaláciou magnetického separátora IBO IBF DN20 pred čerpadlo.

Aký výkon obehového čerpadla potrebujem pre podlahové kúrenie v dome 150 m²?

Pre rodinný dom s plochou 150 m² a dobrým zateplením počítajte s celkovým výkonom vykurovania okolo 10 až 12 kW. Pri podlahovom kúrení s teplotným rozdielom 5 °C (prívodné 35 °C, spiatočné 30 °C) potrebujete prietok 1720 až 2060 litrov za hodinu. Podlahové okruhy dlhé 80 až 120 metrov generujú tlakovú stratu 3 až 5 metrov vodného stĺpca. Čerpadlo s označením 25-60/180 pokryje tieto požiadavky s rezervou - maximálna dopravná výška je 6 m a pri bežnej prevádzkovej rýchlosti 2 dosahuje prietok cez 2000 litrov za hodinu.
