Teleso kotla a jeho konštrukcia
Teleso kotla je vyrobené ako zvarenec z kvalitných oceľových plechov o hrúbke 8 až 3 mm. Tvorí ich násypka paliva (6 mm), ktorá je v spodnej časti opatrená splyňovacou tryskou s pozdĺžnym otvorom pre priechod spalín a plynov. Dohorievací priestor pod ňou je vybavený keramickými tvarovkami pre ideálne vyhorenie všetkých spáliteľných látok s vysokou účinnosťou pri ekologicky šetrnom spaľovaní. V zadnej časti telesa kotla je zvislý spalinový kanál, opatrený vo vrchnej časti rozkurovacou záklopkou.
Pri kotloch na pelety (napr. DxxPX) je teleso kotla z oceľových plechov s hrúbkou 3 až 5 mm, tepelne izolované minerálnou plsťou a sibralovou izoláciou, vloženou pod plechové kryty vonkajšieho plášťa kotla. Vo vrchnej časti je umiestnený zásobník paliva, z ktorého sú pelety dopravované do horáku pomocou šnekového dopravníka. Dávkovanie paliva je riadené automaticky.
Odporúčané zapojenie a ochrana kotla
Kotly ATMOS musia byť zapojené s Laddomatom 21 alebo termoregulačným ventilom pre docielenie minimálnej teploty vratnej vody do kotla 65°C. Výstupná teplota kotla musí byť trvale udržovaná v rozsahu 80 - 90 °C.
Všetky kotly sú dodávané v základnom prevedení s chladiacou špirálou proti prehriatiu. Žiaruvzdorná tvarovka - zadné čelo gul. S rastúcou teplotou vratnej vody do kotla, klesá možnosť kondenzácie dechtov a kyselín, čo vedie k väčšej životnosti kotla.
Atmos- Funcionamiento de la válvula Ladomat 21- 1ªparte
Laddomat 21 odporúčame používať len do výkonu 50kW vrátane. Pri zapojení kotla bez akumulačných nádrží musia byť čerpadlá v kotlovom okruhu a v okruhu vykurovaného objektu spínané jedným alebo dvoma samostatnými termostatmi pri teplote výstupnej vody z kotla 70 - 80 °C a to tak, aby čerpadlo v okruhu vykurovaného objektu bežalo len vtedy, ak beží čerpadlo v kotlovom okruhu.
Kotly sú štandardne vybavené chladiacou špirálou proti prehriatiu a možno ich zapojiť s ventilom TS 130 3/4 A (95 °C) alebo WATTS STS 20 na vodovodný systém (v prípade vlastnej studne je možné využiť ďalšie varianty).
Záložné zdroje pre čerpadlá
Záložný zdroj el. energie (batérie) pre čerpadlo - UPS 500 (1 hod) alebo záložný zdroj s rozvádzačom (3 hod) - (kotol sa na tento zdroj nepripája). Záložný zdroj využijete v prípade výpadku elektrickej energie, kedy je potrebné poháňať obehové čerpadlá v topnom systéme. Obehové čerpadlá aj kotly ATMOS odporúčame pripojiť k tzv. UPS.
Pre výpočet potrebného prúdu (A) pre čerpadlo vydelíme Príkon (W) Napätím (V). Napríklad, pre zálohu obehového čerpadla na cca 5h (priemerná doba horenia paliva pri plnom naložení), vynásobíme odoberaný prúd a dobu zálohy. Pri dimenzovaní však počítajte s 20% rezervou. Pri odporúčanom zapojení kotlov ATMOS sú potrebné minimálne dve obehové čerpadlá, toto musí byť zohľadnené pri výpočte kapacity batérie a obstarávaní daného záložného zdroja.

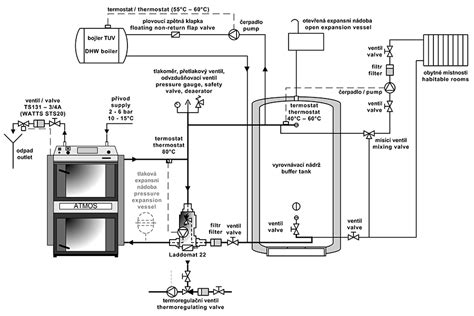

Zapojenie s akumulačnými nádržami
Zapojenie s akumulátormi odporúčame ako hlavné zapojenie. Ak nemôžete mať odporúčaný objem akumulačných nádrží, zapojte kotol aspoň s jednou vyrovnávacou nádržou o objeme 500 - 1000 l. Inštalácia vykurovacieho systému musí byť vykonaná odbornou firmou podľa STN 060830.
S rastúcou teplotou vratnej vody do kotla, klesá kondenzácia dechtov a kyselín, čo vedie k väčšej životnosti kotla. Doporučujeme preto použiť Laddomat 22, termoregulačný ventil TV 65/70/75 °C alebo riadený trojcestný ventil so servopohonom, reguláciou ACD03/04 a čerpadlom. Kotly je možné zapojiť bez aj s akumulačnými nádržami. Platí však, že zapojenie s akumulačnou nádržou je najlepším zapojením pre kotly s ručným prikladaním. Objem akumulačnej nádrže volíme min. 55 l/kW výkonu kotla.
Pri kotloch na pelety doporučujeme inštalovať iba vyrovnávaciu nádrž o objeme 500 až 1000 l podľa výkonu kotla. Akumulačná nádrž = nižšia spotreba paliva, el. energie. Prevádzame-li kotol pri výkone nižšom ako 40 % menovitého výkonu alebo pre ohrev teplej úžitkovej vody v lete, je nutné denne zatápať z dôvodu životnosti kotla.
Otvorená expanzná nádoba by mala mať objem min. 10 % celkového objemu systému. Uzavretá expanzná nádoba by mala mať objem min. 10 % celkového objemu systému.

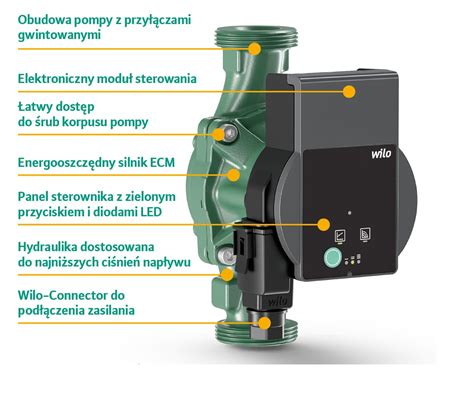

Čerpadlá Wilo-Atmos PICO
Vysokoúčinné čerpadlo Wilo-Atmos PICO je elektronicky regulované a disponuje integrovanou elektronickou reguláciou výkonu na plynulú reguláciu tlakového rozdielu. Maximálna výtlačná výška je hlavným parametrom čerpadla. Určuje výkon čerpadla, teda to, do akej výšky dokáže čerpadlo vytlačiť čerpanú kvapalinu. Vstavaná, čiže konštrukčná dĺžka je vlastne veľkosť čerpadla. V niektorých inštaláciách sa však z priestorových dôvodov používa vstavaná dĺžka 130 mm. Posledným dôležitým parametrom je priemer pripojovacieho závitu.
- WILO ATMOS PICO 25/1-8 G6/4", 180mm, 230V-4232696
- Wilo Atmos Pico 25/1-4-180 mokrobežné obehové čerpadlo 4232691
- Wilo Atmos PICO 25/1-6 -180 mokrobežné obehové čerpadlo 4232694
Tieto moderné elektronicky riadené mokrobežné obehové čerpadlá s vysokou energetickou účinnosťou sú určené pre vykurovacie a klimatizačné systémy. Sú vybavené synchrónnym motorom odolným voči zablokovaniu podľa technológie ECM a integrovanou elektronickou reguláciou.
Čerpadlá Wilo-Atmos PICO majú integrovanú reguláciu, ktorá automaticky prispôsobuje výkon čerpadla na základe rozdielu tlakov. Prehľadný panel ovládania umožňuje jednoduchú obsluhu základných funkcií a nastavení. Inštalácia je rýchla a bezproblémová vďaka použitiu konektora Wilo-Connector.
Technické parametre čerpadiel Wilo-Atmos PICO
- Maks. tlak: PN10 bar
- Výška podnosu H max: 6,1 m (model 25/1-6) až 7,6 m (model 25/1-8)
- Prietok Q max: 3,0 m³/h (model 25/1-4 a 25/1-6) až 4,3 m³/h (model 25/1-8)
- Min. teplota prečerpávanej kvapaliny Tmin: -10 °C
- Maks. teplota prečerpávanej kvapaliny Tmax: 95 °C
- Teplota okolia min. Tmin: -10 °C
- Maks. teplota okolia Tmax: 40 °C
- Pripojenie siete: 1~230 V ±10%, 50/60 Hz
- Energetická účinnosť (EEI): ≤0,2
Komínový systém a palivo
Pre správnu funkciu kotlov je nutné, aby bol samostatný komínový prieduch správne dimenzovaný, pretože na jeho ťahu je závislé spaľovanie, výkon a životnosť kotla. Priemer komína nesmie byť menší, než je vývod na kotli (min. 150 mm).

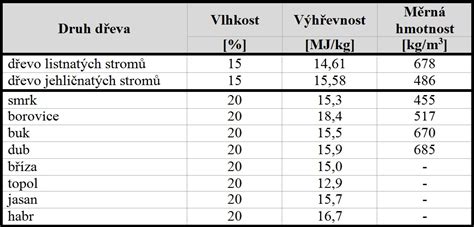

Maximálny výkon a dlhú životnosť kotla zaistíte, ak budete spaľovať drevo minimálne 2 roky odležané. Čerstvé drevo hreje málo, zle horí, silne dymí a podstatne skracuje životnosť kotla a komína. Predpísaným palivom pre naše kotle je kvalitné hnedé uhlie ORECH 1 o výhrevnosti 17 - 20 MJ.kg-1. Náhradným palivom je kocka alebo brikety. Odporúčame spaľovať uhlie menej spekavé a s nízkym obsahom síry. Ekologické drevené brikety sa vyrábajú z drevného odpadu vysokotlakovým lisovaním bez akýchkoľvek chemických pojív. Kvalitné drevené brikety poznáme podľa toho, že sa pri spaľovaní v prikladacom priestore nerozpadávajú na piliny.
Pelety sú novým palivom vyrábaným obdobným spôsobom ako drevené brikety z odpadového dreva, lisovaním. Za kvalitné pelety považujeme pelety biele vyrábané z mäkkého dreva bez kôry. Technické parametre a pripojenie Kotly sú určené pre kvalitné biele pelety z mäkkého dreva bez kôry o priemere 6 - 8 mm, dĺžke 10 - 40 mm a výhrevnosti 15 - 18 MJ.kg⁻¹. Nie sú určené pre pelety, ktoré sa spékajú v spaľovacej komôrke horáku. V takom prípade je nutné spaľovaciu komôrku čistiť denne, alebo použiť horák na pelety ATMOS A25 s pneumatickým čistením.
Sortiment a náhradné diely ATMOS
Spoločnosť ATMOS je rodinná česká firma s dlhoročnou tradíciou vo výrobe kotlov na tuhé palivá. Ponúka široký sortiment kotlov na tuhé palivá, vrátane kotlov na drevo (od 15 do 150 kW), kotlov na uhlie (s drevom) od 20 do 50 kW, kotlov na uhoľné brikety (čierne uhlie) od 25 do 45 kW, kotlov na pelety (od 4,5 do 80 kW) a kombinovaných kotlov na splyňovanie dreva v kombinácii s horákom na pelety alebo ELTO (vo výkonoch od 20 do 35 kW).
Ako zástupcovia firmy ATMOS na Slovensku vieme zabezpečiť akýkoľvek náhradný diel z ponuky pre kotly Atmos. Výber je prehľadný a jednoducho nájdete vhodný diel pre Váš kotol. Napríklad, trysku a izoláciu dvierok (vrchné) na kotol ATMOS DC 22s r.v.2003 nájdete pod katalógovými číslami S0241 a DC0125. Pokiaľ sa jedná o spalinový termostat-vpravo, nájdete ho pod katalógovým číslom S0031, prípadne sa dá objednať aj koliesko, to je pod č. S0032. Pre kotol pasuje sibral pod katalógovým číslom S0261 (Sibral - malý, silný), prípadne ak potrebujete aj tesniacu šnúru, tú nájdete pod č. S0241.
