Vykurovanie obytných priestorov je nevyhnutné pre zabezpečenie tepelnej pohody. Rovnováha medzi produkciou tepla ľudským organizmom a jeho odvodom do okolia je kľúčová pre dosiahnutie komfortu. Vykurovacie systémy sa vyvinuli od jednoduchých zdrojov tepla po komplexné systémy, ktoré využívajú rôzne technológie a zdroje energie.
Radiátory: Základné vykurovacie telesá
Radiátory sú vykurovacie telesá, ktoré odovzdávajú teplo do miestnosti sálaním a konvekciou. Existuje mnoho typov radiátorov, vrátane doskových radiátorov, rebríkových radiátorov a dizajnových radiátorov.
Článkové a rebrové radiátory
Článkové, rebrové radiátory patria k najstarším typom radiátorov. Vyskytujú sa najmä v starších domoch a budovách. Tento druh radiátora má malú plochu na vyžarovanie tepla - odovzdáva teplo predovšetkým konvekciou a reaguje dosť pomaly.
Moderné článkové radiátory
Ide o modernejší druh článkových radiátorov, ktoré pozostávajú z niekoľkých rúrok. Cez rúrky preteká vykurovacia voda energeticky úspornejším spôsobom. Zvyčajne sa vyskytujú v kúpeľniach.
Nízkoteplotné radiátory
Nízkoteplotné radiátory tvorí niekoľko dosiek s veľkou plochou. Teplo vyžarujú cez priečky z hliníka alebo profilovaného oceľového plechu. Ide o druh radiátorov, ktoré sú vybavené veľkou, najčastejšie rovnou vykurovacou plochou. Majú priestorovo úsporný dizajn a nízku teplotu prúdenia vzduchu. Nízkoteplotné radiátory sú najideálnejšie na kombinovanú prevádzku s tepelným čerpadlom. Je to predovšetkým z dôvodu pomerne veľkých a rovných vykurovacích plôch, ktorými tento druh radiátorov disponuje. Nízkoteplotné radiátory môžu dosahovať vysoký výkon aj pri nízkych teplotách prúdenia, ktoré sú často nižšie ako 40 stupňov Celzia, a to s nízkou spotrebou energie.
Doskové radiátory
Doskové radiátory, ako napríklad Korado Radik Plan Kompakt, sú bežné vykurovacie telesá s jednoduchou konštrukciou. Ich základ tvorí tvarovaná doska s horizontálnymi a vertikálnymi kanálikmi. Pre zvýšenie tepelného výkonu sa pridávajú konvektory, ktoré sú bodovo privarené na vertikálnych kanálikoch. Doskové radiátory sú vhodné pre vykurovacie sústavy s núteným alebo samospádovým obehom. Panelové radiátory Stelrad ponúkajú ideálny pomer medzi estetikou a efektivitou, s rýchlym vykurovaním a rôznymi veľkosťami pre rôzne priestory.
Rebríkové radiátory
Rebríkové radiátory sú často používané v kúpeľniach, kde slúžia na vykurovanie a sušenie uterákov. Pri inštalácii radiátorového vykurovania sa postaráme o dimenzovanie teplotného spádu, a to v maximálnej miere 55°/45 °C. V kúpeľni aj, aj pri podlahovom vykurovaní, je dobré použiť rebríkový elektrický radiátor.
Dizajnové radiátory
Dizajnové radiátory, ako napríklad Zehnder Kazeane, kombinujú funkčnosť s estetickým vzhľadom. Sú vhodné do moderných interiérov a môžu byť umiestnené kdekoľvek v miestnosti. Radiátor v dizajne minimalizmu, s dynamickým vzhľadom vhodný do moderného interiéru. Vďaka neopozeranému vzhľadu je možné umiestniť radiátor ZEHNDER KAZEANE kdekoľvek v interiéri, nielen v kúpeľni. Otvory poskytujú dostatok miesta pre pohodlné zavesenie a sušenie i niekoľkých uterákov zároveň. Dizajnový radiátor ZEHNDER KAZEANE je vyrábaný v dvoch šírkach - 500 a 600 mm a vo výškach od 965 mm do 1930 mm. Je určený pre teplovodné a kombinované vykurovanie. Radiátor je k dispozícii v 50 farebných odtieňoch ZEHNDER.
Technické špecifikácie radiátorov
Pri výbere radiátora je dôležité zohľadniť jeho technické špecifikácie, ako sú tepelný výkon, rozmery, pripojovacie rozmery a materiál.
Možnosti a výzvy pri kombinácii tepelného čerpadla s radiátormi
V prípade, že sa mení zdroj tepla na tepelné čerpadlo, alebo pri plynovom vykurovaní je potrebné radiátory predimenzovať a uvažovať nad výmenou potrubia. Tepelné čerpadlá sú ekologické a úsporné zariadenia, ktoré sú v slovenských domácnostiach čoraz žiadanejšie. V novostavbách je tepelné čerpadlo často využívané ako zdroj tepla na podlahové vykurovanie. Kombinácia tepelného čerpadla a radiátorov je možná, no v porovnaní s podlahovým kúrením je to zložitejšie. Navyše tepelné čerpadlo je najúspornejšie práve v spojení s nízkoteplotnými vykurovacími systémami - teda s tzv. podlahovkou.
Prevádzka tepelného čerpadla s existujúcimi radiátormi
Ak uvažujete o prepojení tepelného čerpadla s radiátormi, týka sa to prevažne existujúcich vykurovacích telies, ktoré boli pôvodne navrhnuté na kotol - plynový, elektrický alebo kotol na pevné palivo. Tiež platí, že nie každý typ vzduchových tepelných čerpadiel možno prevádzkovať s radiátormi. Prevádzka tepelných čerpadiel typu vzduch-vzduch s radiátormi, ako aj s inými rozvodmi vykurovania, možná nie je.
Podmienky efektívnej prevádzky
Aby bola prevádzka tepelného čerpadla s radiátormi efektívna, je nutné splniť niekoľko podmienok. Použitie tepelného čerpadla v starej budove s radiátormi je možné. Okrem voľby správneho typu radiátorov na kombinovanie s tepelným čerpadlom je dôležité ich dimenzovanie. Čím menšie sú rozvody vykurovania, tým neúčinnejšie bude vykurovací systém pracovať. Naopak, predimenzovanie zvyšuje účinnosť.
Optimalizačné opatrenia
Na to, aby tepelné čerpadlo fungovalo efektívne aj s bežnými radiátormi a bez panelového vykurovania, existujú rôzne optimalizačné opatrenia, ktorými sa znížia prietokové teploty a zabráni sa všeobecným tepelným stratám. Jednou z možností pri použití tepelných čerpadiel v starých budovách je zateplenie a výmena dverí a okien. Riešením je aj hydraulické vyregulovanie radiátorov, ktorým sa optimalizujú objemové toky v rozvodoch vykurovania - teplo sa rozdeľuje rovnomernejšie, čím sa zvyšuje účinnosť celého systému. Prípadne možno vymeniť staré radiátory za moderné nízkoteplotné radiátory, ktoré sú najideálnejšie na prevádzku tepelného čerpadla.
Alternatívy k radiátorom
Okrem radiátorov existujú aj iné vykurovacie systémy, ako napríklad podlahové konvektory a podlahové vykurovanie. Podlahové vykurovanie zabezpečuje rovnomerné rozloženie tepla v miestnosti a je vhodné pre moderné domy s nízkymi tepelnými stratami.
Komponenty vykurovacích systémov
Vykurovacie systémy sa skladajú z viacerých komponentov, vrátane kotlov, tepelných čerpadiel, zásobníkov na teplú vodu a regulačných systémov.
Kotly

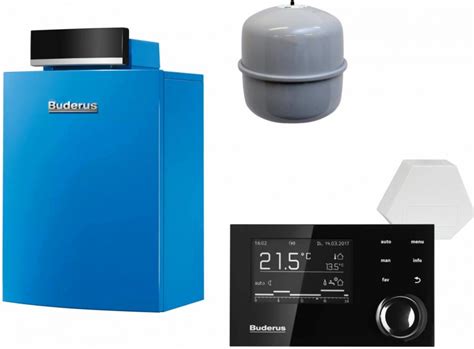

Kotly sú zariadenia, ktoré ohrievajú vodu alebo paru na vykurovanie. Existujú rôzne typy kotlov, vrátane plynových kotlov, olejových kotlov a kotlov na tuhé palivo. Moderné kotly, ako napríklad splyňovací kotol na drevo Logano S121, pracujú na princípe pyrolytického spaľovania, čo šetrí palivo a produkuje nízke emisie.
Prehľad značiek kotlov:
- Buderus: Tradičná nemecká značka, ktorá sa zaoberá vývojom a výrobou kotlov pre domácnosti aj veľké objekty.
- Geminox: Vhodná pre bungalovy a nízkoenergetické domy s nízkymi tepelnými stratami. Ponúka kotly s veľkým modulačným rozsahom a možnosťou priameho napojenia na podlahové vykurovanie.
- Immergas: Talianska spoločnosť, ktorá je najpredávanejšou značkou v oblasti vykurovania a plynových kotlov na talianskom trhu.
- Protherm: Dlhodobo jednotka na slovenskom trhu plynových kotlov.
- Vaillant: Pôvodne nemecká firma s výrobnými závodmi na Slovensku.
- Viessmann: Ponúka systémové riešenia výroby tepla pre všetky nosiče energií a s výkonom od 1,5 do 20 000 kW.
- Junkers: Zameriava sa na kvalitu a špičkovú technológiu.
Tepelné čerpadlá

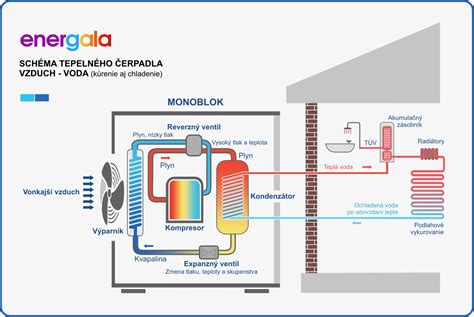

Tepelné čerpadlá sú zariadenia, ktoré využívajú teplo z okolitého prostredia (zo zeme, vody alebo vzduchu) na vykurovanie a prípravu teplej úžitkovej vody. Sú energeticky efektívne a šetrné k životnému prostrediu. Tepelné čerpadlá vzduch-voda, ako napríklad Buderus Logatherm WLW196i-4 AR E, sú moderné riešenia vykurovania a chladenia rodinných domov.
Zásobníky na teplú vodu
Zásobníky na teplú vodu slúžia na akumuláciu teplej vody pre okamžitú spotrebu. Môžu byť ohrievané elektrickou špirálou, plynovým horákom alebo vykurovacou vodou z kotla.
Regulačné systémy
Regulačné systémy slúžia na riadenie vykurovania a prípravy teplej vody. Moderné regulačné systémy umožňujú nastavenie časových programov a reguláciu teploty na základe snímanej teploty v miestnosti.
Inštalácia a údržba vykurovacích systémov
Inštalácia a údržba vykurovacích systémov by mala byť zverená kvalifikovaným odborníkom. Pravidelná údržba zabezpečuje efektívnu a spoľahlivú prevádzku systému.
Radiátory Buderus: Detaily a typy
Tento článok poskytuje komplexný pohľad na radiátory Buderus, ich technické špecifikácie a porovnanie s inými vykurovacími systémami. Zameria sa na rôzne typy radiátorov, ich vlastnosti, výhody a použitie, ako aj na ďalšie komponenty vykurovacích systémov, ako sú kotly a tepelné čerpadlá.
Konštrukcia a pripojovacie možnosti
Radiátory Buderus sa používajú v jedno- a dvoutrubkových vykurovacích systémoch s núteným obehom.
- Strana (K-profil): Konštrukcia radiátora tohto typu predpokladá prítomnosť 4 otvorov na bokoch s vnútorným závitom 1/2". Vzdialenosť medzi osami je výška radiátora bez 50 mm.
- Dolné (profil VK): K dispozícii sú 2 otvory s vonkajším závitom 3/4".
Materiál a povrchová úprava
Konštrukcia radiátorov značky Buderus je založená na oceľových paneloch, v ktorých sú upravené špeciálne otvory tvorené vodorovnými spojovacími kanálmi a zvislými kolektormi. Pri vytváraní tohto zariadenia sa používa valčekové zváranie, vďaka čomu sa panely spájajú do súvislých plôch. Tým je zabezpečená vysoká spoľahlivosť radiátora (väčšina firiem používa bodové zváranie). Pred náterom sa na povrch nanáša základný náter a potom lak a vrchný náter, ktorý sa spracováva metódou sušenia za tepla. Výsledkom je kvalitný náter, ktorý je odolný proti mechanickému poškodeniu, poškriabaniu a oderu.
Dizajn a údržba
Každý model nemeckého radiátora je vybavený odnímateľným dekoratívnym perforovaným panelom. Vďaka tomu je vnútorný panel vhodný na čistenie. Niektoré modely tiež nemajú v dizajne konvektorové dosky, namiesto toho sú vybavené odnímateľnými mriežkami.
Typy modelov radiátorov Buderus
Parametre vykurovacích radiátorov Buderus sa líšia podľa typu.
- Typ 11: Jednoradový ohrievač s jedným konvektorom privareným na zadnej strane panelu, s hornou mriežkou na odvod vzduchu a bočnými stenami. Jeho výška, dĺžka a šírka sú rovnaké ako u predchádzajúceho typu.
- Typ 21: Jedná sa o dvojradové zariadenie bez konvektora, ale s bočnými stenami a mriežkou. Výška, stredová vzdialenosť, tepelná hlava, dĺžka a objem chladiacej kvapaliny sú rovnaké ako u typu 11.
- Typ 22: Konvektor tohto dvojradového radiátora s mriežkou a bočnými stenami je medzi panelmi.
- Typ 33: Tento typ je tiež dvojradový prístroj s 2 konvektormi medzi panelmi, bočnými stenami a vzduchovou mriežkou. Jeho hmotnosť je od 17,2 do 51 kg a objem chladiacej kvapaliny od 3,4 do 8,2 l/m.
- Typ 33 (variant): Na rozdiel od ostatných je tento radiátor trojradový s 3 konvektormi medzi panelmi a bočnými stenami.
Najobľúbenejšie modely
Radiátory nemeckej značky Buderus sú rozdelené do 2 najpopulárnejších modelov podľa hodnotenia zákazníkov: Logatrend K-Profil a VK-Profil. Líšia sa hrúbkou a veľkosťou. Oba radiátory sa však vyznačujú vysokou rýchlosťou prenosu tepla a minimálnou zotrvačnosťou vedenia tepla. Typy modelov sa líšia hĺbkou, počtom a veľkosťou konvektorových radov, vodných panelov, výškou a tepelným výkonom.
Prevádzkový tlak a balenie
Možný prevádzkový tlak, ktorý môže byť v konvektoroch, by nemal prekročiť 10-13 barov. Pred začiatkom inštalácie zariadenia musíte preň nájsť vhodné miesto. Ohrievače Buderus Logatrend sú po výrobe balené v ochrannej zmršťovacej fólii so špeciálnymi rohmi. To je nevyhnutné na zabránenie poškodeniu zariadenia počas prepravy, skladovania a inštalácie. Odporúča sa odstrániť túto fóliu až po dokončení inštalácie vykurovacieho systému.
Inštalácia radiátorov a príslušenstvo
Pri montáži môže dôjsť k poškriabaniu nových radiátorov, ak stavba ešte nie je hotová, ale už je potrebné temperovať. Nie však s telesami Logatrend. Aby bol váš dom vždy teplý a pohodlný, mali by ste dbať na správnu inštaláciu vykurovacieho systému. A najdôležitejším krokom bude výber vhodného radiátora. Na modernom trhu existuje celý rad podobných štruktúr.
Montážna firma vám nastaví prietok v každom radiátore na požadovanú hodnotu a doladí vykurovací systém. Vďaka zabudovaným ventilovým telesám, ktorých prednastavenie sa dá zmeniť jednoduchým pootočením číselníka, je manipulácia rýchla a účinná. Pre čo najväčšie uľahčenie montáže ponúka Buderus širokú škálu montážneho príslušenstva.
Kanalizačné komponenty: Plast Brno HT redukcia excentrická 110/75
Popri vykurovacích telesách je dôležité spomenúť aj komponenty kanalizačných systémov. Plast Brno HT redukcia excentrická 110/75 je kanalizačná tvarovka vyrobená z vysoko kvalitného polypropylénu (PP).
Vlastnosti a výhody
- Materiál: Vysoko odolný polypropylén (PP)
- Použitie: Rozvody vnútornej netlakovej kanalizácie
- Odolnosť: Voči bežne používaným chemikáliám (priemyselné odpadové vody, alkoholy, peroxidy, zásady, oleje)
- Priemery: DN110, DN75
- Teplotná odolnosť: Maximálna prevádzková teplota do +95 °C, krátkodobo +100 °C, minimálna teplota pri použití -10 °C
- Životnosť: Minimálne 50 rokov pri optimálnych prevádzkových podmienkach
- Recyklovateľnosť: 100% recyklovateľný materiál
- Výroba: Vyrobené v Českej republike v zmysle normy EN 1451-1
Použitie a inštalácia
- Odvedenie splaškových a odpadových vôd v domácnostiach, priemysle a verejnom sektore
- Inštalácia do podlahy alebo steny
- Výstavba a rekonštrukcie netlakovej kanalizácie vo vnútri budov
Spájanie HT-PP tvaroviek a rúrok sa uskutočňuje zasunutím hladkej časti do hrdla protikusu s tesniacim O-krúžkom z EPDM. Dôkladné čistenie je možné vďaka rýchlo odoberateľnému vrchnému krytu telesa.
