Inštalácia a pripojenie plynových kotlov Buderus

Po montáži nástenného plynového kotla a jeho umiestnení na stenu je prvým krokom jeho pripojenie k vykurovaciemu systému. V závislosti od toho, či je inštalovaný jednookruhový alebo dvojokruhový kotol, existujú rôzne schémy pripojenia (tzv. "páskovania"). Dvojokruhový kotol je okrem vykurovania schopný vyrábať teplú úžitkovú vodu (TÚV) pre potreby domácnosti. Štrukturálne sa to realizuje inštaláciou jedného bitermálneho alebo dvoch samostatných výmenníkov tepla.

Moderný nástenný plynový kotol je veľmi kompaktný a už v sebe obsahuje hlavné prvky potrebné na fungovanie vykurovacieho systému s núteným obehom. Medzi ne patria: obehové čerpadlo, expanzná nádrž a bezpečnostná skupina.

Pripojenie potrubí a plynu

V spodnej časti každého nástenného dvojokruhového kotla sa nachádza päť pripojovacích hrdiel (trysiek). Tieto sú napojené na:

• Prívodné a vratné potrubia vykurovacieho systému
• Prívod a spiatočku TÚV
• Hlavný prívod plynu

Vstup plynu je zvyčajne umiestnený centrálne a býva označený žltou farbou. Usporiadanie ostatných pripojovacích hrdiel sa môže líšiť v závislosti od konkrétneho modelu plynového kotla.

Potrubia k nástennému plynovému kotlu sa vykonávajú pomocou polypropylénových alebo kovových rúrok. Prierez potrubia pre vykurovanie je zvyčajne väčší ako pri potrubiach pre TÚV, štandardne 3/4 palca pre kúrenie a 1/2 palca pre TÚV.

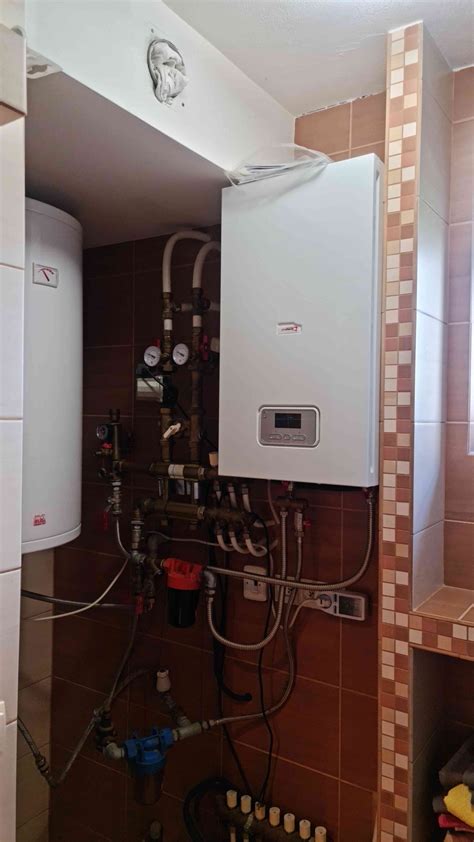

Vykurovací systém sa pripája ku kotlu pomocou tzv. "amerických" matíc. Na každom potrubí sú nainštalované guľové ventily, ktoré umožňujú ľahkú demontáž plynového kotla bez nutnosti vypúšťania chladiacej kvapaliny, a v prípade potreby aj izoláciu kotla od vykurovacieho systému.

Hrubé filtre by mali byť inštalované vo vratnom potrubí vykurovania a v prívodnom potrubí TÚV. Pre pohodlie pri vypúšťaní a čistení sú tieto filtre tiež osadené uzatváracími ventilmi.

Značka Buderus a jej modely

Značka Buderus patrí medzi najznámejšie značky vykurovacích zariadení na svete. Na prelome storočí sa táto nemecká firma preslávila najmä svojimi spoľahlivými kotlami na tuhé palivá. Neskôr sa im podarilo výrazne znížiť cenu svojich plynových kotlov a ohrievačov vody, ako aj skrátiť dodacie lehoty zariadení do maloobchodných predajní.

V portfóliu značky Buderus nájdeme:

• Dvojokruhové plynové kotly Buderus s medeným bitermickým výmenníkom tepla. Dodávajú sa s uzavretou spaľovacou komorou (napr. U042 K) a s otvorenou spaľovacou komorou (napr. U044 K).
• Dvojokruhové aj jednookruhové kotly s menovitým výkonom 24 a 28 kW. Produktivita TÚV pre dvojokruhové modely je 11 a 13 l/min.
• Označenia kotlov:
  • U054 - kotly s otvorenou spaľovacou komorou, s priemerom komína 131 mm.
  • U052 - kotly s uzavretou spaľovacou komorou (preplňované).
• Kotly s integrovaným zásobníkom. Hlavným charakteristickým znakom týchto modelov je prítomnosť akumulačného kotla s objemom 48 litrov, ktorý sa používa v domácnostiach so zvýšenými nárokmi na teplú vodu.

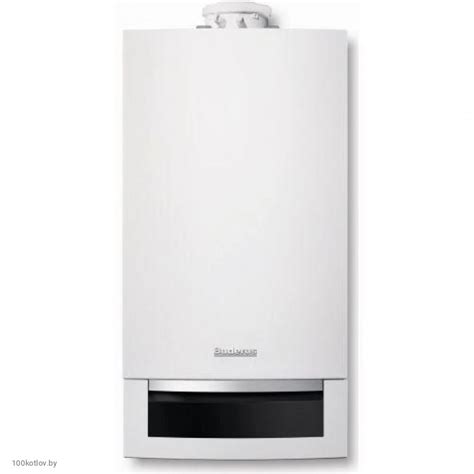

• Buderus Logamax U072 - najpopulárnejší a cenovo dostupný model. Táto séria ponúka široký rozsah výkonov: 12 kW, 18 kW, 24 kW a 35 kW. Dvojokruhové modely Logamax U072K s výkonom 24 kW produkujú 11-12 l/min TÚV, s výkonom 35 kW až 16 l/min. Pre dostatočnú produkciu TÚV sa odporúča kotol s minimálnym výkonom 24 kW.

Kľúčové komponenty a funkcie

Štandardná výbava plynových kotlov Buderus (podobne ako pri kotloch Bosch) zahŕňa:

• Obehové čerpadlo (často značky "Wilo")
• Expanznú nádobu (8 litrov, prípadne 10 litrov pri kotle s výkonom 35 kW)
• Bezpečnostnú skupinu kotla

Pre ešte správnejšiu prevádzku plynového kotla sa odporúča použiť izbový termostat Buderus Open Therm, ktorý má integrovaný snímač okolitej teploty.

Plynové kotly Buderus sú prispôsobené prevádzke na zemný aj skvapalnený plyn. Priemer spojovacích armatúr je štandardne:

• Kúrenie: 3/4 palca
• Voda: 1/2 palca
• Plyn: 3/4 palca

Výhody plynových kotlov Buderus:

• Propagovaná značka
• Nízke ceny (napr. model Logamax U072K sa dá kúpiť za cenu okolo 30-35 tisíc rubľov)
• Prispôsobenie podmienkam v regióne (napr. "ruským mrazom")

Pred kúpou plynového kotla Buderus je dôležité zistiť:

• Recenzie od odborníkov na plynové zariadenia
• Dostupnosť náhradných dielov v mieste bydliska
• Existenciu autorizovaného servisného strediska

Regulácia a údržba kotla

Všetky vykurovacie telesá (kotly) potrebujú pravidelné vyváženie a reguláciu parametrov. Vo väčšine prípadov sa tieto práce vykonávajú pri pravidelnej údržbe kotlov, ale sú aj situácie, kedy sú potrebné neplánované úpravy.

Regulácia kotla zahŕňa:

• Nastavenie teploty
• Automatizáciu komínových a bezpečnostných systémov
• Kontrolu a ladenie ventilačného systému, dodávky paliva a elektrickej siete

Výber vhodného kotla

Pri výbere kotla je dôležité zohľadniť niekoľko kritérií:

• Výkon zariadenia: Slabý kotol nebude efektívne vykurovať dom, zatiaľ čo príliš výkonný kotol bude väčšinu času pracovať "naprázdno".
• Druh paliva: Mal by sa zvoliť najdostupnejší a najlacnejší zdroj energie v regióne.
• Materiál výmenníka tepla: Liatinové kotly majú väčšiu životnosť, nepodliehajú korózii, dlhšie udržujú teplotu a sú nenáročné na údržbu.
• Objem spaľovacej komory: Čím väčší je objem, tým menej často je potrebné dopĺňať palivo.
• Bezpečnosť: Väčšina moderných nástenných plynových kotlov je vybavená sofistikovanou automatizáciou, ktorá riadi mnoho procesov a mení kotol na autonómnu mini-kotolňu.

Elektrické pripojenie

Dvojokruhové nástenné kotly sú k dispozícii v dvoch verziách: s klasickou zásuvkou a s káblom na priame pripojenie do elektroinštalácie. V každom prípade musia byť napájané zo siete cez samostatný istič.

Ak model disponuje zástrčkou, mala by byť v jeho blízkosti umiestnená samostatná zásuvka, ale nie pod kotlom. Plynový kotol vyžaduje povinné uzemnenie. Na tento účel je možné zakúpiť súpravu bodového uzemnenia.

Automatizácia kotla je veľmi citlivá na kvalitu napájacieho napätia. Pri nedostatočnej úrovni alebo nedokonalom tvare sínusoidy na vstupe zariadenia rýchlo zlyhávajú. Aby sa predišlo častým poruchám a predĺžila životnosť jednotky, je potrebné pripojiť stabilizátory napätia pre plynové kotly.

Prvé spustenie kotla

Pred prvým spustením kotla je nevyhnutné:

• Nainštalovať kotol na stenu alebo na nosnú konštrukciu.
• Pripojiť všetky komunikačné rozvody (plyn, voda, kúrenie) a napájanie.
• Skontrolovať pripojenia plynových potrubí mydlovou vodou, aby sa odhalili prípadné netesnosti.
• Naplniť systém chladiacou kvapalinou na požadovaný tlak, ktorý sa zobrazí na displeji.

Po naplnení systému a overení tlaku sa zobrazí aktuálna teplota chladiacej kvapaliny. Pri prvom spustení je nastavená na minimum, preto je potrebné nastaviť požadovaný režim vykurovania.

Komínový systém

Každý nástenný plynový kotol potrebuje komín. V dvojokruhových kotloch s otvorenou spaľovacou komorou prebieha spaľovací proces pomocou vzduchu z miestnosti, v ktorej je kotol nainštalovaný. Tieto modely sa zvyčajne inštalujú v špeciálne vybavených kotolniach.

Nástenné kotly s uzavretou spaľovacou komorou (preplňované, tzv. "turbokotly") využívajú pri svojej práci vonkajší vzduch. Ten sa privádza do zariadenia cez jeden z kanálov koaxiálneho komína. Druhý kanál slúži na odvod spalín do atmosféry.

Pri inštalácii komína je potrebné dbať na správny uhol sklonu potrubia, aby sa predišlo tvorbe kondenzátu. Ak je komínový systém umiestnený v strope, je potrebné preň zabezpečiť špeciálny odvod kondenzátu.

Alternatívne typy kotlov

Okrem plynových kotlov existujú aj iné typy vykurovacích jednotiek:

• Elektrické kotly: Sú ekologické (bez odpadu a splodín), ale zároveň najdrahšie na prevádzku. Ich prevádzka je plne závislá od stability dodávky elektriny.
• Indukčné kotly: Ich princíp fungovania je založený na elektromagnetickej indukcii.
• Elektródové kotly: Využívajú fyzikálny zákon ohrevu vody pri priechode elektrického prúdu. Vyžadujú špecifickú koncentráciu solí vo vode.
• Kotly na tuhé palivo: Pracujú na rôzne druhy tuhého paliva, najčastejšie na drevo. Sú konštruované so spaľovacou komorou, výmenníkom, násypkou, komínom a riadiacou jednotkou. Inštalujú sa výlučne na základoch.

Kotly sa môžu inštalovať na podlahu alebo na stenu. Konštrukcia vykurovacích telies je pomerne jednoduchá.

Pripojenie plynového kotla - špecializovaná práca

Hoci sa pripojenie nástenného kotla môže zdať na prvý pohľad jednoduché, je dôležité pamätať na to, že ide o zariadenie so zvýšeným nebezpečenstvom. Nekvalitné pripojenie môže viesť nielen k poruche, ale aj k vážnejším následkom.

Pripojenie plynového kotla k plynu, komínu a vykurovaciemu/teplovodnému okruhu je komplexný proces, ktorý by mal byť vykonávaný odborníkmi. Všetky operácie sú síce podrobne popísané v návode na inštaláciu, ale v praxi sa schémy často menia na optimalizáciu zapojenia a prispôsobenie konkrétnej inštalácii.

Pripojenie plynového kotla zahŕňa:

• Potrubné rozvody vo vykurovacom systéme.
• Pripojenie k plynovej sieti (vrátane uzatváracieho ventilu a plynového filtra).
• Pripojenie k elektrickej sieti (cez samostatný istič a prípadne stabilizátor napätia).
• Inštaláciu komína.
• Kontrolu celého vykurovacieho systému po dokončení prác.

Pri pripájaní plynového kotla je bezpodmienečne nutné nainštalovať uzatvárací ventil, ktorý umožňuje odpojiť prívod plynu pri dlhšej neprítomnosti majiteľov. Po ňom by mal nasledovať plynový filter, ktorého inštaláciu vyžadujú všetky príslušné orgány. Všetky spoje plynového potrubia musia byť starostlivo spájkované.

Aplikácie a nástroje Buderus

Spoločnosť Buderus ponúka moderné technologické riešenia pre správu a údržbu svojich zariadení:

• Aplikácia MyBuderus: Umožňuje ovládanie a monitorovanie systému Buderus prostredníctvom smartfónu alebo tabletu.
• Aplikácia Buderus ProPartner: Umožňuje registráciu zariadení do Partnerského programu Buderus priamo na mieste inštalácie.
• Nástroj Smart Service Key: Zjednodušuje proces uvedenia zariadenia do prevádzky, nastavenia parametrov a vzdialenú správu.
• Aplikácia Buderus ProScan: Obsahuje katalóg náhradných dielov s rozpormi častí zariadení a špecifikáciou dielov.
• Aplikácia Buderus ProLibrary: Umožňuje rýchle získanie informácií o zariadeniach Buderus skenovaním kódu na produkte alebo vyhľadávaním v mobilnej databáze.
