Bimetalové termostaty: Princíp fungovania, typy a aplikácie

Termostat je regulačné zariadenie, ktoré automaticky spína vykurovací alebo chladiaci systém. Týmto spôsobom termostat, laicky povedané, riadi napríklad kotol alebo klimatizáciu, kedy majú pracovať. Bimetalové termostaty sú nenápadné, no mimoriadne dôležité súčiastky v mnohých bežných aj priemyselných zariadeniach. Ich jednoduchý, ale spoľahlivý princíp fungovania umožňuje regulovať teplotu v rôznych elektrospotrebičoch, vykurovacích systémoch či chladiacich zariadeniach. Prečo sú také populárne a aké výhody alebo obmedzenia prinášajú v porovnaní s inými typmi termostatov? V tomto článku sa podrobne pozrieme na princíp, možnosti použitia, konštrukciu a hlavné výhody bimetalových termostatov.

Princíp fungovania bimetalového termostatu

Základom bimetalového termostatu je tzv. bimetalový pásik, čo je dvojica kovov s rozdielnou tepelnou rozťažnosťou, navzájom pevne spojených. Pri zmene teploty sa jeden kov roztiahne viac ako druhý, čo spôsobí ohyb celého pásika. Tento ohyb následne mechanicky ovláda elektrický obvod.

Hlavné kroky fungovania bimetalového termostatu:

1. Zohriatie bimetalu: Pri náraste teploty sa bimetalový pásik ohýba v smere kovu s väčšou rozťažnosťou.
2. Prerušenie/spojenie obvodu: Vďaka ohybu sa mechanicky rozpojí alebo spojí elektrický kontakt, čím sa zariadenie vypne alebo zapne.
3. Ochladenie: Ak teplota klesne, bimetal sa vráti do pôvodného tvaru a kontakt sa obnoví/opäť preruší.
4. Opakovateľnosť: Tento cyklus sa môže opakovať mnohokrát bez výrazného opotrebenia.

Táto jednoduchosť umožňuje bimetalovým termostatom rýchle a spoľahlivé reagovanie na zmeny teploty bez potreby zložitého nastavenia alebo napájania. Okrem toho sa často používajú aj ako bezpečnostný prvok v elektrospotrebičoch na ochranu pred prehriatím.

Jednou z výhod je aj možnosť kalibrácie - zakrivenie pásika a typ použitých kovov určujú teplotu, pri ktorej dôjde k sepnutiu alebo rozpojeniu kontaktu. To umožňuje výrobu termostatov pre rôzne teplotné rozsahy podľa potrieb konkrétnej aplikácie.

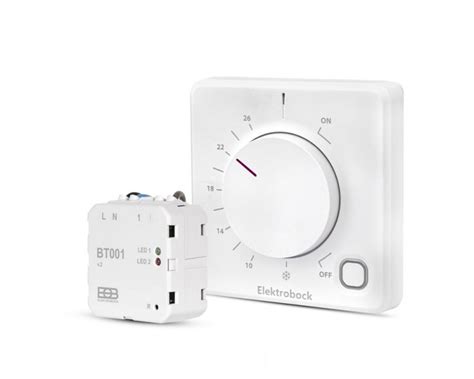

Starý dobrý termostat, ten s tým knoflíkom, funguje práve na tomto princípe. Stačí pootočiť kolieskom na požadovanú teplotu a hotovo. Keďže mechanický termostat nepotrebuje k vlastnému prevádzke elektrinu, pracuje spoľahlivo a bez výpadkov.

Typy a konštrukčné varianty bimetalových termostatov

Na trhu existuje viacero typov bimetalových termostatov, ktoré sa líšia konštrukciou, spôsobom montáže či špecifickými vlastnosťami. Medzi najčastejšie patrí niekoľko základných kategórií:

• Diskové bimetalové termostaty: Kompaktné a často používané v domácich spotrebičoch. Ich bimetalový element má tvar disku. Pri dosiahnutí nastavenej teploty sa disk náhle "preklopí" do opačnej polohy s charakteristickým cvaknutím. Táto konštrukcia poskytuje rýchle a presné prepínanie.
• Pásikové bimetalové termostaty: Využívajú dlhší bimetalový pásik, ktorý sa pri zmene teploty postupne zakrivuje. Táto konštrukcia umožňuje jemnú reguláciu a postupné ovládanie systémov.
• Špirálové termostaty: Špirálová konštrukcia kombinuje výhody oboch predchádzajúcich typov. Bimetalová páska je stočená do špirály, čím sa získava väčší rozsah pohybu pri zachovaní kompaktných rozmerov.
• Trubkové bimetalové termostaty: Používajú zakrivený bimetalový pásik vo vnútri kovovej trubky na presnejšiu reguláciu teploty.
• Regulovateľné bimetalové termostaty: Umožňujú manuálne nastaviť teplotu spínania podľa potreby užívateľa.

Každý typ má svoje špecifiká z hľadiska veľkosti, montáže, citlivosti alebo dĺžky životnosti. Výber správneho typu závisí od konkrétnej aplikácie, požadovanej presnosti alebo prevádzkových podmienok. Niektoré typy sú vhodné aj do extrémnych podmienok, napríklad do mrazničiek alebo automobilového priemyslu, kde musia odolávať výkyvom teplôt a vibráciám.

Technologická konštrukcia a zloženie termostatu

Konštrukcia bimetalového termostatu je navrhnutá s dôrazom na jednoduchosť, spoľahlivosť a dlhú životnosť. Základ tvoria dva pásiky kovov s odlišnými koeficientmi tepelnej rozťažnosti - najčastejšie ide o kombináciu ocele a mosadze alebo železa a niklu. Tieto pásiky sú pevne navzájom zvarené alebo spojené, čím vzniká tzv. bimetalový element.

Samotný bimetalový element je zvyčajne uložený v ochrannom puzdre, ktoré bráni poškodeniu, prenikaniu prachu alebo vlhkosti. V prípade diskových termostatov je tento element zlisovaný do tvaru disku, pri pásikových je natiahnutý a pripevnený na mechanizmus aktivujúci kontakt.

K bimetalovému pásiku je pripojený elektrický kontakt, ktorý sa v dôsledku ohybu spája alebo rozpojuje podľa aktuálnej teploty. Celý mechanizmus je často doplnený o pružiny alebo šróby, ktoré umožňujú jemné nastavenie alebo kalibráciu spínacej teploty.

Jednoduchá technológia výroby umožňuje vyrábať tieto termostaty vo veľkých sériách za nízke náklady, pričom zároveň zabezpečuje ich spoľahlivú prevádzku v širokom rozsahu teplôt a podmienok.

Praktické aplikácie bimetalových termostatov

Bimetalové termostaty nachádzajú svoje využitie v mnohých oblastiach, od domácich spotrebičov cez automobilový priemysel až po špeciálne priemyselné aplikácie. Ich hlavnou úlohou je zabezpečiť automatickú reguláciu alebo ochranu pred nadmernou teplotou.

V domácich spotrebičoch sa bimetalové termostaty využívajú na vypínanie a zapínanie ohrevov podľa aktuálnej teploty. V oblasti vykurovania a chladenia slúžia ako bezpečnostný prvok, ktorý bráni prehriatiu alebo zamrznutiu zariadenia.

V automobiloch je ich úlohou napríklad regulovať teplotu vo vyhrievaných sedadlách alebo aktivovať ventilátor chladiča motora. V priemysle chránia elektrické motory pred prehriatím alebo slúžia ako spínače vykurovacích telies.

Ich univerzálnosť a spoľahlivosť zabezpečujú, že sa bimetalové termostaty využívajú aj v špecializovaných oblastiach, kde je potrebná presná a rýchla reakcia na zmeny teploty.

Výhody a nevýhody použitia bimetalových termostatov

Bimetalové termostaty si získali popularitu najmä vďaka svojej robustnosti a nenáročnosti na údržbu. Ich najväčšou výhodou je jednoduchosť konštrukcie, ktorá zabezpečuje spoľahlivú funkciu aj v náročných podmienkach. Navyše, ich výroba nie je finančne náročná, čo ich robí dostupnými pre široké spektrum aplikácií.

Hlavné výhody:

• Spoľahlivosť: Mechanický princíp fungovania eliminuje potrebu elektronických komponentov, ktoré môžu zlyhať.
• Energetická nezávislosť: Termostaty nepotrebujú externé napájanie na svoju základnú funkciu.
• Nízke náklady: Jednoduchá konštrukcia umožňuje ľahké opravy a výmenu komponentov.
• Dlhá životnosť: Kvalitných termostatov dosahuje desiatky rokov pri minimálnej údržbe.

Obmedzenia:

• Obmedzená presnosť: V porovnaní s modernými elektronickými termostatmi, najmä v aplikáciách, kde je potrebná veľmi presná regulácia teploty (typická presnosť sa pohybuje v rozmedzí ±2-5°C).
• Pomalšia odozva: Pri veľkých zmenách teploty alebo opotrebenie mechanických častí pri veľmi častom spínaní.
• Mechanické opotrebenie: Kontaktov môže v priebehu času ovplyvniť funkčnosť zariadenia.
• Teplotná hysteréza: Oneskorienie odozvy na regulačný zásah, čo môže spôsobiť kolísanie teploty.

Výber medzi bimetalovým a elektronickým termostatom závisí od požiadaviek na presnosť, spoľahlivosť a prevádzkové náklady konkrétnej aplikácie.

Porovnanie s inými typmi termostatov

V porovnaní s inými typmi termostatov, ako sú elektronické, plynové alebo kapilárne, majú bimetalové termostaty svoje špecifické miesto. Ich hlavnou výhodou je jednoduchosť konštrukcie, nízke výrobné náklady a spoľahlivá prevádzka bez potreby napájania.

• Elektronické termostaty: Ponúkajú vyššiu presnosť a možnosť programovania, čo je výhodné najmä v inteligentných domácnostiach alebo priemyselných procesoch s presnými požiadavkami. Ich slabinou je však závislosť na napájaní a vyššia cena.
• Plynové a kapilárne termostaty: Majú svoje využitie v špecifických aplikáciách, napríklad pri regulácii teploty v kotloch alebo chladiacich zariadeniach.
• Termistorové systémy: Poskytujú najvyššiu presnosť a najrýchlejšiu odozvu na teplotné zmeny, ale vyžadujú zložitejšiu elektroniku a sú drahšie.

Voľba typu termostatu závisí od požiadaviek na presnosť, spoľahlivosť, náklady a špecifické podmienky aplikácie.

Nastavenie, kalibrácia a údržba

Základné nastavenie požadovanej teploty sa vykonáva pomocou nastavovacieho skrutky alebo páky, ktorá mení pôvodnú polohu bimetalovej pásky. Otočenie v smere hodinových ručičiek zvyčajne zvyšuje nastavenú teplotu.

Kalibrácii by mala predchádzať stabilizácia teploty systému. Presná kalibrácia vyžaduje referenčný teplomer s vyššou presnosťou ako je kalibrovaný termostat. Postup kalibrácie zahŕňa postupné nastavovanie termostatu a meranie skutočnej teploty spínania.

Preventívna údržba zahŕňa čistenie kontaktov a kontrolu mechanických častí. Pravidelná kontrola funkčnosti pomáha včas odhaliť vznikajúce problémy.

Najčastejšie problémy a ich riešenie:

• Nepresná regulácia teploty: Môže byť spôsobená nevhodnou kalibráciou alebo opotrebením mechanických častí. Riešenie zahŕňa opätovnú kalibráciu alebo výmenu poškodených komponentov.
• Úplné zlyhanie spínania: Často súvisí s oxidáciou alebo poškodením kontaktov. Jemné brúsenie kontaktov jemným brúsnym papierom môže obnoviť ich funkčnosť.
• Mechanické zablokovanie: Môže byť spôsobené nečistotami alebo deformáciou krytu. Dôkladné vyčistenie a kontrola mechanických zázesov zvyčajne problém vyrieši.

Správne nastavený a kalibrovaný termostat dokáže udržiavať teplotu s presnosťou lepšou ako ±1°C aj v štandardných domácich podmienkach.

Digitálny termostat je presnejšia verzia analogového termostatu. Keďže využíva teplotný senzor (najčastejšie termistor alebo digitálny čip) a mikroprocesor, umožňuje presnejšie nastavenie a často aj programovanie funkcií ako je plánovanie teplôt, úsporný režim či detekcia otvoreného okna.

Chytrý termostat je pokročilá verzia digitálneho termostatu, ktorá využíva funkcie ako geolokácia, pripojenie k internetu a mobilné aplikácie na diaľkové ovládanie a monitorovanie. Mnohé SMART termostaty podporujú systémy Google Assistant, Amazon Alexa a Apple HomeKit.

Záverom, termostat je síce malé, ale dôležité zariadenie pre kontrolu teploty v dome, aby sa predišlo prehrievaniu alebo nadmernému chladeniu.
