Bezpečnostné termostaty a regulácia pre kotly PKM

Teplovodné plynové kotly radu MODRATHERM PKM E, EA, EL, EAL sú primárne určené na vykurovanie rodinných domov, bytov a menších objektov. Môžu pracovať s najvyšším pracovným pretlakom teplonosnej látky 0,25 MPa. Kotly sú vybavené atmosférickým horákovým kompletom, ktorý sa vyznačuje nízkou produkciou oxidov dusíka (NOx). Konštrukcia umožňuje spaľovanie zemného plynu, prípadne propánu po menšej úprave.

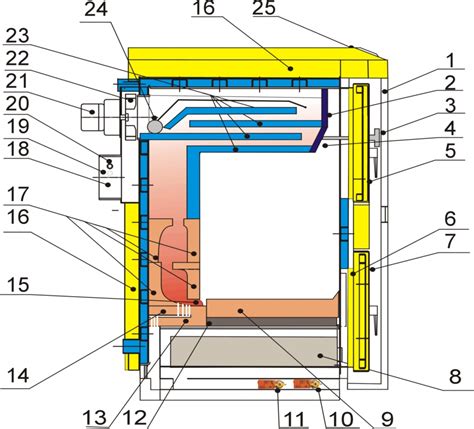

Konštrukcia kotla je tvorená oceľovým kotlovým telesom so zvislými, rebrovanými teplovýmennými plochami, horákovým kompletom, panelom s elektrickými ovládacími prvkami a zabudovaným prerušovačom ťahu. Do spalinových ciest sú integrované brzdiče spalín pre optimalizáciu prestupu tepla.

Riadiace a bezpečnostné prvky kotlov MODRATHERM PKM

Horáky kotlov MODRATHERM PKM E a EL sú ovládané združenou plynovou armatúrou, ktorá je vybavená termoelektrickým bezpečnostným zariadením. Pri kotloch MODRATHERM PKM EA a EAL sú horáky ovládané združenou plynovou armatúrou so zapaľovacou elektronikou a ionizačným strážením plameňa.

Teplotu vykurovacej vody kotla v základnom vyhotovení je možné regulovať kotlovým termostatom. Kotlový termostat je regulačný prvok, ktorý umožňuje nastaviť požadovanú teplotu výstupnej vody z kotla, a tým aj vo vykurovanom priestore. V prechodnom období (jar, jeseň) sa odporúča nastaviť ho na hodnoty 60 - 70°C, aby sa predišlo nízkoteplotnej korózii. V zimnom období pri nízkych vonkajších teplotách sa odporúča nastaviť teplotu na 80°C, maximálne však 85°C. Pri prekročení tejto teploty sa v dôsledku zotrvačnosti vykurovacej sústavy aktivuje bezpečnostný termostat, ktorý kotol vypne.

V kotloch typu MODRATHERM PKM EL a EAL je implementovaná poistka spätného toku spalín. Táto poistka sa automaticky aktivuje v prípade spätného prúdenia spalín do priestoru umiestnenia kotla a kotol vypne. Príčinou môže byť upchatý komín alebo extrémne poveternostné podmienky. Pre správnu funkciu poistky spätného toku spalín nesmie byť teplota výstupnej vody z kotla nižšia ako 50 °C. Opätovné zapnutie poistky je možné po sňatí krytky a stlačení tlačidla spalinového termostatu, ktorý sa nachádza na spodnej hrane ovládacieho panelu.

Automatické riadenie a pokročilé regulácie

Automatické riadenie chodu kotla v závislosti na požadovanej teplote vykurovaného priestoru je možné zabezpečiť použitím priestorového termostatu alebo programovateľného regulátora s možnosťou predvoľby komfortnej a tlmenej prevádzky. Kotol je tiež pripravený na zabudovanie ekvitermického regulátora teploty.

Ohrev teplonosnej látky prebieha výmenou tepla zo spalín cez teplovýmenné plochy vnútorného vodného plášťa. Teplonosná látka cirkuluje v priestore ohraničenom vonkajším a vnútorným vodným plášťom. Vnútorný plášť definuje spaľovací priestor a konvekčné, rebrované spalinové cesty. V spaľovacom priestore sú umiestnené atmosférické horáky, na ktorých dochádza k spaľovaniu zmesi plynného paliva so vzduchom.

Kotol je možné individuálne vybaviť inou automatickou reguláciou vykurovacieho systému. Medzi pokročilé možnosti patrí ekvitermická regulácia, ktorá vyhodnocuje vonkajšiu teplotu a teplotu vody za zmiešavacou armatúrou, alebo dynamická regulácia založená na vyhodnocovaní vnútornej teploty, teploty vo vykurovacom systéme a teploty vratnej a výstupnej vody.

Pri použití zmiešavacej (viaccestnej) armatúry sa životnosť kotla výrazne predlžuje. Funkcia zmiešavacej armatúry spočíva v tom, že aj pri vyššej teplote vody v kotlovom telese je teplota vody vo vykurovacom systéme regulovateľná a v prípade potreby môže byť podstatne nižšia. Regulácia vody vo vykurovacom systéme môže byť manuálna alebo automatická s vyhodnocovacím zariadením porovnávaných teplôt a servopohonom na zmiešavacej armatúre. Výrobca ponúka v tomto prípade ako zvláštne príslušenstvo ekvitermický regulátor, ktorý je možné osadiť priamo do ovládacieho panelu kotla na mieste určenom pre záslepku ekvitermickej regulácie.

Termostaty ako kľúčový prvok regulácie

Termostaty sú kľúčovým prvkom pre efektívne riadenie vykurovacích systémov, najmä pri plynových kotloch. Správne zvolený termostat nielenže zabezpečuje stabilnú a príjemnú teplotu v domácnosti, ale tiež významne prispieva k zníženiu spotreby plynu a tým aj k úsporám nákladov na vykurovanie.

Typy termostatov pre plynové kotly

Existuje niekoľko základných typov termostatov, ktoré je možné použiť na ovládanie plynového kotla, za predpokladu, že kotol disponuje vstupom pre ich pripojenie. Tieto termostaty zvyčajne pracujú s bezpotenciálovým relé.

Izbové termostaty

Najbežnejším typom sú izbové termostaty, ktoré slúžia na nastavenie optimálnej izbovej teploty. Môžu byť:

• Programovateľné termostaty: Tieto termostaty umožňujú nastaviť rôzne teplotné režimy počas dňa a týždňa. Najčastejšie ponúkajú dva základné režimy: denný (vyššia teplota) a nočný (nižšia teplota), čo je ideálne pre úsporu energie počas spánku alebo neprítomnosti v domácnosti. Príkladom sú týždenné programovateľné termostaty.
• Manuálne (základné) termostaty: Tieto termostaty umožňujú jednoduché nastavenie požadovanej teploty, často pomocou dvoch tlačidiel (+ a -). Sú jednoduché na obsluhu a vhodné pre používateľov, ktorí preferujú minimálne nastavovanie.

Ekvotermické termostaty

Ekvotermické termostaty predstavujú pokročilejšie riešenie. Tieto termostaty nastavujú vykurovanie kotla na základe vonkajšej teploty a prednastavenej ekvitermickej krivky. Systém tak automaticky prispôsobuje výkon kotla aktuálnym poveternostným podmienkam, čím zabezpečuje maximálnu efektivitu a komfort.

GSM/WEB termostaty

Modernou alternatívou sú GSM/WEB termostaty, ktoré umožňujú ovládanie a monitorovanie vykurovacieho systému na diaľku pomocou mobilného telefónu alebo internetu. Tieto termostaty poskytujú maximálnu flexibilitu a kontrolu nad vykurovaním, nech ste kdekoľvek.

Výber vhodného termostatu

Pri výbere termostatu je dôležité zvážiť niekoľko faktorov:

• Kompatibilita s kotlom: Uistite sa, že vybraný termostat je kompatibilný s vaším konkrétnym modelom plynového kotla. Niektoré kotly vyžadujú špecifické typy termostatov alebo komunikačné protokoly (napr. OpenTherm).
• Funkcie: Zvážte, aké funkcie sú pre vás dôležité - programovanie, diaľkové ovládanie, možnosť nastavenia spínacej diferencie (hysterézia), ovládanie viacerých vykurovacích okruhov alebo pripojenie externých čidiel.
• Jednoduchosť ovládania: Niektorí používatelia preferujú jednoduché manuálne ovládanie, zatiaľ čo iní ocenia pokročilé možnosti programovania a nastavenia cez aplikáciu.
• Dizajn: Moderné termostaty často disponujú štíhlym a elegantným dizajnom, ktorý sa ľahko začlení do každého interiéru.

Príklady konkrétnych termostatov a ich použitie

Na trhu existuje široká ponuka termostatov od rôznych výrobcov. Niektoré populárne modely a ich vlastnosti zahŕňajú:

• Programovateľné termostaty EBERLE ATR 4800 a ATR 4500: Tieto termostaty od nemeckej spoločnosti EBERLE kombinujú moderný dizajn s komfortným ovládaním. Ich štíhla konštrukcia (len 21 mm) ich robí nenápadnými v akomkoľvek interiéri.
• Digitálne priestorové termostaty: Ponúkajú jednoduché ovládanie pomocou tlačidiel (+ a -) na nastavenie požadovanej teploty.
• Digitálne elektronické programovateľné priestorové termostaty: Tieto typy výrazne prispievajú k zníženiu nákladov na vykurovanie a klimatizáciu vďaka možnosti týždenného programovania.
• Izbový termostat Avansa 2007: Tento termostat je vhodný na reguláciu väčšiny kotlov a ponúka jednoduché nastavenie teploty, vrátane možnosti týždenného programu s denným a nočným režimom.
• Termostaty s možnosťou nastavenia spínacej diferencie (hysterézia): Táto funkcia umožňuje presnejšie riadenie teploty.

Časté otázky a riešenia pri výbere termostatov

Pri výbere a používaní termostatov sa často objavujú otázky týkajúce sa kompatibility, funkčnosti a výberu náhradných dielov.

Kompatibilita s kotlami

Kotol Junkers ZWE 24 - 3MFK a Junkers Eurostar ZE 24-4MFA: Pri týchto kotloch je možné použiť rôzne typy izbových termostatov, ktoré sa pripájajú bezpotenciálovým relé. Odporúča sa overiť si priamo u výrobcu alebo v manuáli kotla presný typ pripojenia.

Kotol Protherm: Pre kotly Protherm (napr. Protherm condens 25 KKO-CS/1, Protherm 24 turbo, Protherm Ray 12KE) je možné použiť širokú škálu izbových termostatov, vrátane WiFi modelov a termostatov s dvoma meracími jednotkami pre reguláciu teploty v rôznych miestnostiach. Zónová regulácia priamo od Prothermu však nemusí byť vždy možná.

Kotol Buderus: Pri starších kotloch Buderus (napr. Logamatic ERC) je možné hľadať náhradné regulácie, ktoré sú kompatibilné. Je dôležité overiť si typ pripojenia (dvojbodové termostaty).

Kotol Vaillant: Pre kotly Vaillant je možné použiť rôzne programovateľné termostaty, pričom je dôležité zistiť, či je súčasťou balenia aj ekvitermické čidlo, ak ho potrebujete.

Kotol Viessmann: Pre kotly Viessmann (napr. Vitodens 111 W, Vitopend 100) je možné použiť drôtové pripojenie izbového termostatu a externé čidlo na ekvitermickú reguláciu. Pre modely Vitotrol 200-A a 200-E je zvyčajne dostupný len Vitotrol 200-A.

Kotol Baxi Novula 3 komfort: Pri tomto kotly je možné použiť rôzne typy termostatov, vrátane tých s programovaním pre viac vykurovacích okruhov a TÚV.

Kotol Geminox THRi: Pre dvojokruhový kotol Geminox THRi je možné použiť termostat, ktorý umožňuje nezávislé nastavenie vykurovacích okruhov.

Kotol Immergas Avio 24 kW (2009): Pre staršie plynové kotly Immergas je možné použiť káblové programovateľné termostaty s nastavovaním hysterézie.

Kotol PKM 12 S: Pre tento starší kotol je vhodné zvoliť kompatibilný izbový termostat, pričom je dôležité zistiť typ pripojenia.

Elektrický kotol Protherm RAY PROTHERM 14 KE: Pre elektrické kotly je možné použiť termostaty na batérie s týždenným cyklom, ideálne s možnosťou regulácie do jednotlivých izieb, prípadne bezdrôtové riešenia.

Elektrický kotol CosmoTHERM E/Trinnity: Pre tento kotol sa hľadá termostat na batérie s týždenným cyklom.

Problémy s nefunkčnosťou termostatu

• Kotol nevypína pri nastavenej teplote: Ak kotol nevypína ani pri výrazne vyššej teplote v miestnosti, ako je nastavená na termostate, môže byť termostat chybný alebo nesprávne pripojený. V takom prípade je vhodné zvážiť jeho výmenu.
• Príliš rýchle vypínanie/zapínanie kotla: Ak kotol príliš často spína a rozpína, môže byť problém v nastavení hysterézie alebo v samotnom termostate.
• Problémy s vykurovacími tyčami: V prípade elektrických ohrievačov, ak termostat signalizuje ohrev, ale ten netrvá dlho, môže byť problém vo vykurovacej tyči, ktorá môže byť zanesená vodným kameňom alebo poškodená.

Hľadanie náhradných dielov

Pri strate alebo poškodení časti termostatu (napr. nástenná časť Buderus Logmatic RC310) je často obtiažne zohnať samostatné náhradné diely. Vo väčšine prípadov je nutné zakúpiť celý nový termostat.

Špecifické požiadavky

• Ovládanie viacerých okruhov: Pre systémy s viacerými vykurovacími okruhmi (napr. prízemie a poschodie) sú vhodné špeciálne termostaty alebo systémy zónovej regulácie, prípadne WiFi termostaty s viacerými zónami.
• Ovládanie cez internet/aplikáciu: Pre používateľov, ktorí chcú ovládať vykurovanie na diaľku, sú ideálne WiFi termostaty.
• Pripojiteľnosť ventilátora: Niektoré termostaty umožňujú ovládanie ventilátora v kurení.
• Príložné termostaty: Pre spínanie elektrických prietokových ohrievačov TÚV, najmä 3-fázového napätia, sa hľadajú špecifické príložné termostaty.
