Bezdrôtový digitálny termostat Honeywell CM727 RF (označovaný aj ako CMT727A alebo CM721) je moderný konfigurovateľný priestorový regulátor s týždenným programom, navrhnutý pre automatické riadenie vykurovacích alebo chladiacich sústav v rodinných domoch, bytoch a podobne. Jeho cieľom je regulácia teploty podľa nastaveného časového a teplotného programu.
Termostat sa vyznačuje jednoduchou inštaláciou, prehľadným LCD displejom s podsvietením pre ľahšie používanie a jednoduchou obsluhou. Systém vychádza z osvedčenej programovacej filozofie spoločnosti Honeywell.
Kľúčové vlastnosti
- Týždenný program: Umožňuje nastavenie až 4 teplotných zmien počas jedného dňa, čím zabezpečuje efektívnu a komfortnú reguláciu.
- Bezdrôtová komunikácia: Vyhotovenie regulátora umožňuje spoľahlivú bezdrôtovú komunikáciu medzi termostatom a reléovou jednotkou.
- Prehľadný LCD displej: Veľký displej s podsvietením uľahčuje čítanie informácií a navigáciu v menu.
- Jednoduchá inštalácia a obsluha: Navrhnutý pre rýchlu a bezproblémovú montáž aj pre používateľsky prívetivé ovládanie.
Komponenty systému a princíp činnosti

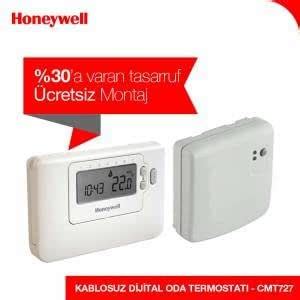

Súprava bezdrôtového regulátora teploty Honeywell CM727 obsahuje dve hlavné jednotky:
- Izbová jednotka (CMT727A / CM727 / CM721): Je to samotný termostat, ktorý meria teplotu a umožňuje používateľovi nastaviť program.
- Reléová jednotka (R6660D / HC60NG / BDR91): Táto jednotka prijíma signály z izbovej jednotky a priamo ovláda vykurovacie alebo chladiace zariadenie.
Izbový termostat CM727/721 komunikuje s reléovou jednotkou BDR91 prostredníctvom rádiofrekvenčného (RF) pásma 868MHz. Táto komunikácia slúži na ovládanie jednotlivých komponentov vykurovacieho systému, ako sú plynové, kombinované plynové alebo elektrické kotly, obehové čerpadlá, zónové ventily alebo priamovykurovacie elektrické telesá. Je dôležité poznamenať, že žiadna z týchto jednotiek nebude komunikovať s inými RF produktmi, ktoré používajú odlišné frekvencie alebo komunikačné protokoly.
RF prepojenie medzi izbovým termostatom (CM727/721) a reléovou jednotkou (BDR91) v systémových baleniach od spoločnosti Honeywell je zvyčajne predkonfigurované už vo výrobe. To zabezpečuje rýchlu a jednoduchú inštaláciu za predpokladu, že sú produkty inštalované na rovnakom mieste. Ak sú však produkty z jednotlivých systémových balení oddelené alebo zmiešané s inými predkonfigurovanými systémovými baleniami počas inštalácie, je potrebné vykonať postup viazania/opätovného viazania, aby sa požadované jednotky prepojili a mohli vzájomne komunikovať.
Inštalácia bezdrôtového systému Honeywell CM700
Informácie o inštalácii
K izbovej jednotke nie je potrebné inštalovať žiadne káblové vedenia, čo zjednodušuje jej umiestnenie. Je potrebné len káblové vedenie medzi reléovou jednotkou a regulovaným zariadením (napríklad kotlom).
Postup inštalácie
- Inštalácia reléovej jednotky (BDR91): Umiestnite reléovú jednotku v blízkosti kotla alebo iného ovládaného zariadenia a zabezpečte káblové pripojenie.
- Inštalácia izbového termostatu (CM727/721):
- Zapnutie: Vložte batérie do izbového termostatu.
- Kontrola RF komunikácie: Po zapnutí je vhodné skontrolovať, či izbová jednotka správne komunikuje s reléovou jednotkou.
- Umiestnenie izbového termostatu: Izbovú jednotku inštalujte na vhodnom mieste, kde spoľahlivo funguje rádiová komunikácia. Vyhnite sa miestam vystaveným priamemu slnečnému žiareniu, prievanu alebo v blízkosti zdrojov tepla, ktoré by mohli skresľovať meranie teploty.
- Kontrola systému: Po inštalácii oboch jednotiek vykonajte systémovú kontrolu, aby ste sa uistili, že všetko funguje správne.
Dodatočné informácie o inštalácii
Postup viazania / opätovného viazania (Binding / Rebinding Procedure)
Ak jednotky neboli prekonfigurované z výroby alebo došlo k ich zmiešaniu, je nutné vykonať proces viazania. Podrobnosti o tomto postupe nájdete v sekcii 5.1 originálneho inštalačného manuálu.
Viaczónový systém (Multi-Zone System)
Štandardne je izbový termostat určený na ovládanie jednej vykurovacej zóny (jedného komponentu, ako je kotol). Avšak, v závislosti od konfigurácie systému a možností termostatu, môže byť každá izbová jednotka naviazaná aj na niekoľko reléových jednotiek pre ovládanie viacerých zón.
Základná prevádzka systému
Nastavenie časového plánu vykurovania
Pre nastavenie časového plánu vykurovania na termostate Honeywell CM727 stlačte tlačidlo "Program" pre vstup do režimu programovania. Následne pomocou šípok navigujte medzi dňami a časovými úsekmi. Nastavte požadovanú teplotu pre každé obdobie podľa vašich potrieb.
Automatická prevádzka
V tomto režime termostat riadi vykurovanie automaticky podľa nastaveného týždenného programu.
Dočasné manuálne prepísanie (Temporary Manual Override)
Pre dočasnú zmenu nastavenej teploty mimo programu môžete využiť funkciu manuálneho prepísania. Pre kontrolu, či je funkcia "Override" povolená, stlačte tlačidlo "Override".
Nastavenie teplotnej úrovne
Pre nastavenie teploty vyhľadajte šípky nahor a nadol na termostate. Stlačením šípky nahor zvýšite teplotu a stlačením šípky nadol ju znížite.
Režim inštalátora
Režim inštalátora poskytuje rozšírené možnosti konfigurácie a nastavenia pre pokročilých používateľov alebo technikov.
- Vstup do režimu inštalátora: Špecifický postup pre vstup do tohto režimu nájdete v manuáli.
- Nastavenie núdzového režimu reléovej jednotky BDR91 (Fail-Safe Mode Setup): Táto funkcia umožňuje nastaviť správanie reléovej jednotky v prípade straty komunikácie s termostatom.
- Použitie izbového termostatu pre špecifické aplikácie: Nastavenia pre prispôsobenie termostatu rôznym typom systémov a požiadaviek.
- Použitie špeciálnych funkcií izbového termostatu: Konfigurácia pokročilých funkcií a parametrov.
Tabuľka parametrov inštalátora
Režim inštalátora obsahuje rôzne kategórie parametrov:
- Kategória 1 - Nastavenia izbového termostatu: Parametre týkajúce sa priamo fungovania izbovej jednotky.
- Kategória 2 - Nastavenia systému: Parametre ovplyvňujúce celkový vykurovací/chladiaci systém.
Honeywell CM727 Ako znova pripojiť/spárovať s prijímacou jednotkou. Spolu s ďalšími kontrolami, ktoré je potrebné vykonať
Riešenie problémov (Troubleshooting)
Sprievodca riešením problémov
- Termostat nereaguje na manuálne prepísanie teploty:
Skontrolujte, či je funkcia "Override" povolená stlačením tlačidla "Override". Ak termostat stále nereaguje, uistite sa, že nie je v dočasnom blokovanom alebo obmedzenom režime, ktoré môžu obmedziť manuálne úpravy. Pre vypnutie akéhokoľvek aktívneho uzamknutia alebo obmedzenia, nastavte ich v menu.
- Zobrazená teplota sa nezhoduje s aktuálnou teplotou v miestnosti:
Uistite sa, že termostat nie je ovplyvňovaný vonkajšími faktormi, ako je priame slnečné svetlo, prievan alebo zdroje tepla, pretože tieto faktory môžu ovplyvniť presnosť merania teploty.
- Termostat sa nezapína a neohrieva domov:
Možným dôvodom môže byť, že sa batérie vo vašom termostate vybili a je potrebné ich vymeniť. Skontrolujte a v prípade potreby vymeňte batérie. Môže sa tiež stať, že termostat stratil komunikáciu s reléovou jednotkou.
- Termostat zobrazuje "Systém vypnutý", aj keď chcete teplý vzduch:
Je možné, že váš termostat je momentálne v režime, kde je vykurovací systém vypnutý (napr. v režime "OFF" alebo "Letný režim"). Skontrolujte aktuálny prevádzkový režim.
Strata komunikácie
Ak dôjde k strate komunikácie medzi izbovou a reléovou jednotkou, vykurovací systém môže prejsť do núdzového režimu (ak je nastavený) alebo prestane fungovať. Je potrebné skontrolovať batérie v termostate a následne skontrolovať RF prepojenie. V prípade potreby vykonajte opätovné viazanie.
Diagnostický režim
Pre podrobnejšiu diagnostiku systému je k dispozícii diagnostický režim, ktorý pomáha identifikovať prípadné problémy. Prístup do tohto režimu je popísaný v užívateľskom manuáli.
