Bezdrôtový termostat Beretta: funkcie a zapojenie

Bezdrôtové termostaty sú moderným riešením pre efektívnu reguláciu vykurovania, ktoré prináša komfort a úsporu energie. V tomto článku sa pozrieme na funkcie, zapojenie a typy bezdrôtových termostatov, so zameraním na systémy ako Beretta.

Čo je bezdrôtový termostat a prečo ho používať?

Bezdrôtový termostat je zariadenie, ktoré umožňuje diaľkovo ovládať vykurovací systém bez potreby káblového pripojenia medzi termostatom a kotlom. Používa sa na udržanie požadovanej teploty v priestoroch. V štandardnej situácii kotolňa ohrieva vodu na nastavenú teplotu a nijako nereaguje na to, že sa v dome po zmene počasia oteplí alebo ochladí. Aj denné výkyvy vonkajšej teploty sú cítiť. Regulácia plynového kotla chladiacou kvapalinou je nepriama, takže regulácia je priama, musí sa vykonávať podľa teploty vzduchu v priestoroch. U malých jednopodlažných domov stačí na vyriešenie problému nainštalovať jeden izbový termostat do priechodnej miestnosti.

Princíp činnosti termostatu

Úlohou a princípom činnosti termostatu plynového kotla je zastaviť ohrev chladiacej kvapaliny v okamihu, keď je dosiahnutá požadovaná teplota v miestnosti, a po jej znížení na nižšiu hodnotu pokračovať v činnosti. V najjednoduchšej schéme termostat zatvára dva kontakty, z ktorých sú drôty vedené do vykurovacieho systému a pripojené k elektromagnetickému plynovému ventilu. V pracovnej polohe je termostat neustále otvorený, keď sú kontakty termostatu zatvorené, na ventil je privádzané napätie a uzatvára cestu paliva hlavného horáka, plameň zostáva iba na zapaľovači. Po znížení teploty v miestnosti sa z ventilu odstráni napätie, otvorí sa plynové potrubie a horák sa zapáli zo zapaľovača. Medzi nimi sa neustále prenáša skupina požiadaviek a odpovedí cez slaboprúdovú linku. Princíp činnosti je tu jednoduchý - zatvorením suchého kontaktu tým umožňujeme prevádzku kotla, jeho otvorením prerušíme prenos dát a zakážeme ho. K zatváraniu a otváraniu dochádza prostredníctvom relé termostatu v závislosti od nastavenej teploty na prístroji a porovnania aktuálnych indikátorov v miestnosti. Po zapnutí sa najskôr vypne horák, potom po určitej dobe (doba dobehu čerpadla) a obehové čerpadlo. Aj keď v rôznych modeloch sa môže prevádzkový algoritmus čerpadla líšiť. Jeden z variantov algoritmu: Nie je vhodné, aby sa čerpadlo vyplo ihneď po vybavení termostatu. V takom prípade nastavte v menu prekročenie od 5 do 10 minút. Potom sa celý vykurovací systém rovnomerne ochladí a zvýšia sa časové intervaly automatickej prevádzky.

Najjednoduchší termostat pozostáva z citlivého prvku, ktorým je pohon, a kontaktnej skupiny s regulátorom. Termočlánok je uzavretá kapsula (vlnovec), do ktorej sa najčastejšie čerpá zmes plynov, menej často kvapalina. Záverom je, že toto plnivo je citlivé na zmeny okolitej teploty. Keď stúpne, plynná zmes sa roztiahne, roztiahne mechy a pohne tyčou, ktorá zatvára kontakty. Pokles teploty spôsobí reverzný proces a kontakty sa otvoria.

Typy bezdrôtových termostatov

V predaji je niekoľko typov termostatov, čo vám umožňuje zvoliť si ten najvhodnejší model pre každý konkrétny prípad. Hlavným kritériom klasifikácie je funkčnosť. Existujú zariadenia s jednou možnosťou alebo s celou ich sadou.

Káblové vs. Bezdrôtové

Zariadenie môže byť káblové alebo bezdrôtové. Bezdrôtové termostaty pre kotly sú vybavené zabudovaným rádiovým modulom pre komunikáciu s regulátorom kotla. Jednoduché použitie a absencia dlhých drôtov sú hlavnými výhodami týchto zariadení. Nevýhodou je, že vykurovacie systémy a termostaty od rôznych výrobcov nemusia byť navzájom kompatibilné.

Programovateľné termostaty

Požadovanú teplotu v dome môžete nastaviť, ak umiestnite programovateľný termostat pre kotol s displejom. V závislosti od výrobcu je možné elektroniku prístroja programovať na týždeň alebo viac vopred, aby sa v dome udržiavala požadovaná teplota v rôznych denných dobách. Táto funkcia umožňuje šetriť palivo, pretože nemá zmysel dom úplne vykurovať, keď v ňom nikto nie je. To isté platí pre nočný čas, počas spánku sa dá teplota znížiť o niekoľko stupňov a do rána sa môže opäť zvýšiť.

Inteligentné termostaty (Wi-Fi/GSM)

Termostat s modulom GSM dokáže odosielať informácie do vášho telefónu pomocou textových správ. V plynových kotloch popredných európskych a juhokórejských výrobcov sú nainštalované moduly Wi-Fi, pomocou ktorých môžete ovládať činnosť jednotky cez internet. Pretože je regulátor týchto vykurovacích zariadení pripojený k izbovému termostatu, je možné prostredníctvom siete diaľkovo meniť teplotu v priestoroch domu. V zariadeniach kotlov niektorých popredných výrobcov sa objavila novinka. Pre diaľkové ovládanie všetkých funkcií jednotky boli vyvinuté špeciálne aplikácie, ktoré sa inštalujú do smartfónu.

Mechanické a elektronické termostaty

Pre plynový kotol môžete použiť aj iný jednoduchý typ regulátora, ktorý nemusí byť ani napájaný napätím 220V, napríklad mechanický termostat Termec Emmeti. Zabudovaný snímač otvorí a zatvorí vnútorný kontakt, keď sa teplota v miestnosti zmení. Nepotrebuje žiadne jedlo. V tomto prípade je celá logika vykurovacej činnosti podobná tej, ktorá bola diskutovaná vyššie. Pamätajte, že takmer všetky mechanické modely majú veľmi veľkú hysteréziu. S ich pomocou nemôžete vytvoriť príjemnú izbovú teplotu. Preto, kedykoľvek je to možné, zvoľte elektronické zariadenia s pripojením WiFi. Našťastie v našej dobe môžu Číňania nájsť veľmi slušné a lacné možnosti.

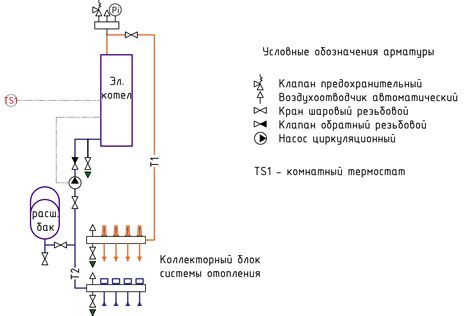

Zapojenie bezdrôtového termostatu

Schéma pripojenia termostatu k plynovému kotlu závisí od modelu jednotky. Ak chcete pripojiť zariadenie, musíte pochopiť schému plynového zariadenia. Malo by to byť v technickej dokumentácii. Schéma má označenie „Izbový termostat“ (alebo iné, v závislosti od modelu), kam je možné toto zariadenie pripojiť. Pripojenie sa vykonáva pomocou svoriek na jednotke v označených bodoch. Pripojte plynový kotol k termostatu podľa odporúčaní výrobcu jednotky. Spravidla tento proces nespôsobuje žiadne ťažkosti, takže to môžete urobiť sami. Po pripojení urobte úpravy a skontrolujte, či termostat správne funguje.

Pripojenie k plynovému kotlu

Na pripojenie termostatu zo svorkovnice kotla k kontaktom beznapäťového kontaktu musíte pripojiť dva vodiče. Podľa pokynov je odporúčaný prierez medených vodičov najmenej 0,75 mm². Dĺžka kábla k miestu, kde je nainštalovaný termostat, nesmie byť väčšia ako 50 metrov. Potrebné svorky na samotnom kotle vyhľadajte v pokynoch výrobcu alebo sa riaďte nápismi na blokoch. Tieto svorky sú najčastejšie umiestnené na zadnej strane ovládacej dosky. Niekedy ich však výrobcovia vyberú z hracej plochy. Niektorí inštalatéri tu počas inštalácie pripoja kábel a vyvedú ho, aby spotrebiteľ v budúcnosti nevyliezol na dosku a niečo si tam nezamenil. Pretože termostat ešte nie je nainštalovaný, sú konce káblov skratované. Mimochodom, s týmto vzdialeným blokom buďte opatrní. Niektorí spotrebitelia čelili problému zamotania továrenských drôtov, napríklad Protherm (Proterm). Vďaka tomu všetko začalo fungovať tak, ako malo, len s opačným pripojením. Spočiatku je medzi svorkami prepojka. Ak rozbijete prepojku, plynový kotol jednoducho prestane fungovať. Po pripojení termostatu sa výrobná prepojka demontuje a na jej miesto sa položí kábel položený na miesto, kde je termostat nainštalovaný. Najdôležitejšie je, že nie je potrebné meniť žiadne vnútorné nastavenie kotla. Cez tieto kontakty sa dodáva nízkonapäťový riadiaci impulz (zvyčajne 24 V). Máme riadiace zariadenie (termostat) a otroka (kotol). Ak zatvoríte suchý kontakt, umožňujeme prevádzku kotla, jeho otvorením prerušíme prenos dát a zakážeme ho. K zatváraniu a otváraniu dochádza prostredníctvom relé termostatu v závislosti od nastavenej teploty na prístroji a porovnania aktuálnych indikátorov v miestnosti.

Čo sa stane pri poruche termostatu?

Všetko závisí od polohy, v ktorej zostáva suchý kontakt. Ak bude zatvorené, nestane sa nič zlé. Kotol jednoducho začne pracovať podľa svojho posledného prednastaveného programu. Ak je otvorené, kúrenie sa nespustí a nebude fungovať. Upozorňujeme, že činnosť horáka v režime teplej vody nie je termostatom ovplyvnená.

Pripojenie napájania termostatu

Na výkonové kontakty termostatu - fáza a nula (L a N) sa privádza napätie 220V. To je možné vykonať buď zo samostatnej zásuvky alebo rozvodnej skrine, alebo odobrať priamo zo samotného kotla. Na regulátore so suchými kontaktmi nezáleží na tom, kde začať fázu alebo nulu, ale na modeloch pre elektrické podlahové kúrenie to hrá významnú úlohu v otázke prevádzkovej bezpečnosti. Pretože ak je pripojenie nesprávne, pretrhne sa iba nulový vodič a fáza bude neustále v prevádzke na vykurovacom kábli.

Niektoré modely majú kontakty označené NO (normálne otvorené), NC (normálne zatvorené) a COM (bežné). Niekto radí spojiť sa cez ne, a to cez NC a COM. Buďte však opatrní, termostat je termostat a vždy si prečítajte pokyny. Najčastejšie sa používa na podlahové kúrenie.

Miesto inštalácie termostatu

Teplotný snímač je potrebné inštalovať nad podlahu vo vzdialenosti 1,5 m. Pripojte zariadenie k vnútornej priečke, pretože vonkajšie steny domu sú chladnejšie. Tepelný senzor sa nemusí za ničím skrývať, v jeho blízkosti by mal voľne cirkulovať vzduch. Neinštalujte ho ani v oblasti prievanu. Senzor nesmie byť vystavený priamemu slnečnému žiareniu a nesmie byť umiestnený v blízkosti radiátorov alebo klimatizácie. Správne umiestnenie programátora vás ušetrí od chýb v práci a umožní vám čo najsprávnejšie regulovať teplotu v miestnosti.

Pripojenie termostatu podlahového kúrenia k plynovému kotlu

Spotrebitelia si často kladú otázku, je možné na prácu s plynovým kotlom použiť štandardný termostat z vykurovaných podláh na 220V? Zrazu ste nenašli špeciálny termostat so suchými kontaktmi a model na teplé podlahy už máte na sklade. Takéto spojenie je možné. K tomu je však potrebné „odpojiť“ napätie 220V. Vo väčšine termostatov podlahového kúrenia prichádza k napájacím svorkám a potom je odstránený zo svoriek vedúcich k vykurovaciemu káblu. A ako už bolo spomenuté vyššie, pri práci s plynovým kotlom sa používajú „suché kontakty“, ktorými sa prenášajú nízkonapäťové impulzy. Ak sem priamo pripojíte kábel z ovládacej dosky kotla, dôjde ku skratu a poškodeniu kotla. Pre bezpečné pripojenie bude do obvodu potrebné pridať prechodové relé alebo prídavný stýkač s normálne otvorenými kontaktmi. Zo svoriek termostatu pripojte namiesto kábla podlahového kúrenia napätie 220 V na cievku relé (stýkač) a cez jej normálne otvorené kontakty (1-2 alebo 3-4) pripojte vodiče k plynovému kotlu. Princíp činnosti je rovnaký, ako je uvedené vyššie. Pamätajte však na nasledujúcu funkciu. Pretože sa jedná o termostat pre teplé podlahy, bude s najväčšou pravdepodobnosťou fungovať podľa nasledujúcej schémy: snímač vzduchu + snímač podlahy. To znamená, že to bude vyžadovať inštaláciu a nastavenie teplotného limitu pre podlahový senzor, ktorý nebudete mať. Preto v nastaveniach budete musieť odviazať podlahový snímač a nechať v prevádzke iba snímač vzduchu. Ako to urobiť, prečítajte si podrobne pokyny pre váš model. Rôzne zariadenia sa môžu líšiť. Napríklad v Devi Touch musíte prelomiť špeciálny jumper na zadnej strane. Aby ste nemali všetky tieto ťažkosti a problémy, je lepšie zvoliť správny model termostatu od začiatku.

Termostat kolektorov vodnej podlahy

Ak je v niektorých miestnostiach podlaha ohrievaná vodou, ktorá môže byť napájaná z rovnakého plynového kotla, je potrebný trochu iný typ termostatu. Musí byť pripojený k servám na rozdeľovači. Ak je vaše servo normálne zatvorené, potom sú káblové vodiče pripojené na svorky 1 (zatvorené alebo rozpojené) a 3 (N-nula alebo COM). Ak je normálne otvorený - 2 (otvorený alebo NO) a 3 (N-nula alebo COM). Princíp činnosti je nasledovný. Ak je v systéme nainštalované normálne otvorené servo a dôjde k prerušeniu napájacieho napätia na prívodnom kábli, servo otvorí kanál. Za normálnych okolností je situácia opačná. Zároveň sa nenechajte zmiasť, nejde o nejaký druh relé alebo elektrického magnetického pohonu, ktorý sa po pripojení napätia 220V preklopí a okamžite prepne do iného stavu. Jedná sa o termoelektrický pohon, ktorý postupne otvára a zatvára ventil. Preto, ak chcete vyskúšať výkon takého zariadenia, nečudujte sa, že nebude okamžite reagovať na signál a okamžite preruší tok. Pripojenie napájania termostatu sa vykonáva na pásoch L a N.

Funkcie bezdrôtových termostatov

Bezdrôtové termostaty ponúkajú širokú škálu funkcií, ktoré zvyšujú komfort a optimalizujú spotrebu energie. Digitálne zobrazovacie zariadenie zobrazuje kód zistenej poruchy. Ak dôjde k nedostatočnému obehu vody, kotol sa vypne a čaká na obnovenie podmienok pre činnosť. Funkcia ochrany proti zamrznutiu ostane aktívna aj v prípade vypnutia kotla. Na displeji odpovedá obr. Vypnuté. V prípade potreby zatvorte ventily pre prívod paliva, vykurovacej vody a TÚV a doplňte vodu do systému na 1 až 1,5 baru.

Systém automatickej regulácie prostredia (S.A.R.A.)

Funkcia systému automatickej regulácie prostredia (S.A.R.A.) zabezpečuje inteligentnú reguláciu teploty. Vstup a výstup funkcie S.A.R.A. prostredia je riadený s trvaním 0,5. Po aktivácii systému S.A.R.A. prebieha odpočet 20 minút.

Príklad termostatu SALUS T105RF

SALUS T105RF je izbový programovateľný týždenný termostat s podsvieteným displejom v bezdrôtovej verzii s prijímačom. Izbový regulátor je možné zapojiť na takmer všetky plynové, elektrické kotle či kotle na drevo, pelety alebo uhlie, ktoré podporujú dvojbodové spínanie. Na termostate je možné nastavenie týždenného programu, t.z. pre každý deň iný program alebo časovanie. Termostat v balení obsahuje aj prijímač, ktorý je nutné pripojiť s kotlom. Uvedený regulátor SALUS T105RF dokáže spínať aj rôzne iné spotrebiče veľkého výkonu, keďže jeho spínacie napätie je až 16A. Termostat umožňuje nastavenie dvoch teplôt, tzv. dennú teplotu, ktorú použijeme na vykurovanie cez deň a útlmovú teplotu, ktorú použijeme napríklad cez noc. SALUS T105RF termostat má samozrejme aj pokročilé funkcie, ako napríklad nastavenia rozdielu spínania kotla, kde sa určí presný rozdiel medzi zapnutím a vypnutím kotla. Týmto docielime nie moc častému spínaniu kotla.

Spoločnosť Computime Group Limited, pod ktorú SALUS Controls patrí, je známa inovatívnymi výskumnými projektami v oblasti riadiacej elektroniky. Poskytujú riešenia pre reguláciu tepelnej a obnoviteľnej energie. Majú bohaté skúsenosti s tým, čo robia. Regulácia optimalizuje činnosť vykurovacieho systému, čím chráni životné prostredie. Regulácia vykurovania prináša do vášho domáceho rozpočtu skutočné úspory. Harmonogram činnosti vám umožní nastaviť teplotu v jednotlivých miestnostiach domácnosti podľa ich funkcie a životného štýlu členov domácnosti. Ponúkajú inovatívne riešenia v oblasti automatizácie budov s možnosťou online riadenia. Produkty SALUS Controls sú vhodné na riadenie všetkých typov vykurovania (radiátorové, podlahové, elektrické, teplovzdušné).

Ďalšie typy regulátorov

• Izbový programátor: kompaktný, praktický a prenosný termostat. Po domácej inštalácii môžete zmeniť prevádzkové režimy. Existujú modely, v ktorých môžete nastaviť rôzne teplotné podmienky pre každý deň.
• Centrálny termostat: zariadenie, ktoré sa používa na reguláciu vykurovacieho systému celého domu. Najčastejšie sa takéto zariadenia inštalujú v obývacích izbách alebo spálňach.
• Regulačné ventily: nereagujú na teplotu v miestnosti, ale na teplotu vykurovacieho média v systéme. Ventil sa inštaluje priamo do samotného systému pomocou odpaliska. Je to menej výhodné ako moderné termostaty, ale ich cena je oveľa nižšia.

Na drahých modeloch, ktoré podporujú protokol OpenTherm, je možné pomocou diaľkového programátora ovládať množstvo vstavaných parametrov kotla, nielen ho zapínať a vypínať. Pre diaľkové ovládanie všetkých funkcií jednotky boli vyvinuté špeciálne aplikácie, ktoré sa inštalujú do smartfónu.
