Prívod Vzduchu a Bezpečná Prevádzka Atmosférických a Kondenzačných Kotlov

Bezpečná a efektívna prevádzka vykurovacích systémov, najmä plynových kotlov, je kľúčová pre zdravie a bezpečnosť obyvateľov. Nedostatočný prívod spaľovacieho vzduchu a zlý odvod spalín môžu viesť k vážnym rizikám, vrátane otravy oxidom uhoľnatým (CO). Táto komplexná téma zahŕňa rôzne typy kotlov, systémy prívodu vzduchu a odvodu spalín, ako aj dôležité preventívne opatrenia a požiadavky na údržbu.

Bezpečná Prevádzka Plynových Spotrebičov a Riziká CO

Na patričnú a bezpečnú funkčnosť prevádzky plynových kotlov majú vplyv súvisiace udalosti a okolnosti. Plynové spotrebiče typu B pri zanedbanom servise produkujú vysoké hodnoty oxidu uhoľnatého CO v rádoch tisícnásobku koncentrácie oproti povoleným hodnotám, tj. 30 ppm (1 ppm je 1 miliontina CO v 1 m³ vzduchu). Plynové kotly so zle vyčisteným odovzdávacím výmenníkom strácajú na účinnosti, ale hlavne dochádza k zlému odvodu spalín, ktoré sa začínajú hromadiť v kotli. Medzi hlavné faktory ovplyvňujúce bezpečnosť patria:

• Dostačujúci objem miestnosti pre prívod spalného vzduchu: Nadmerná tesnosť miestností, utesňovanie bytov a nepriechodnosť cirkulácie vzduchu v byte zatváraním a tesnosťou dverí môžu spôsobiť nedostatok vzduchu.
• Dĺžka prevádzky spotrebiča v uzavretých priestoroch: V nadväznosti na funkčnosť a technický stav spotrebiča a objem priestorov s umiestneným plynovým spotrebičom.
• Vykonávanie pravidelných vizuálnych kontrol prevádzky kotla: Plameň má horieť jasným modrým plameňom. V prípade žltočerveného plameňa vykazuje kotol defekt pri spaľovaní plynu, napríklad zanesenie odťahu spalín, otočenie toku spalín alebo zmena vonkajších klimatických podmienok.

Riziko Otravy Spalinami z Prevádzky Plynových Spotrebičov

Následkom nedostatočného prívodu vzduchu alebo zlého odvodu spalín môže dôjsť k otrave oxidom uhoľnatým, ktorá prebieha v etapách:

1. I. etapa otravy: Nedostatok vzduchu pre spaľovanie plynu. Doba trvania otravy je rádovo hodiny. Nepôsobí toxicky, pôsobí na vplyv horenia plameňa v spotrebiči.
2. II. etapa otravy: Produkcia spalín so zlým odvodom, otočenie toku. Doba trvania otravy je rádovo desiatky minút.
3. III. etapa otravy: Produkcia spalín hromadiacich sa v miestnosti, vysoký obsah CO. Doba trvania otravy je rádovo desiatky sekúnd. Nastáva exponenciálny nárast koncentrácie CO a reálne riziko otravy!

Atmosférické Kotly: Prívod Vzduchu a Bezpečnostné Požiadavky

U plynových spotrebičov, čo sú väčšinou teplovodné kotle a ohrievače vody s atmosférickými horákmi, je odoberaný spaľovací vzduch pre spotrebič z priestoru miestnosti. Do miestnosti sa spaľovací vzduch dostáva ťahom spalinovej cesty, tj. spalinovodom a komínom, ktorá vytvára v miestnosti podtlak.

Pre spálenie 1 m³ plynu je totiž zapotrebie objemové množstvo kyslíka O₂ vo výške 2 m³, čo predstavuje približne 10 m³ vzduchu, pretože podiel objemu kyslíka vo vzduchu je približne pätinový. Súčiniteľ prebytku vzduchu λ = 1 platí pre tzv. teoretické spaľovanie, tj. bez prebytku vzduchu.

Prívod Vzduchu do Miestnosti s Atmosférickým Kotlom

Ak je pre miestnosť s plynovým spotrebičom požadovaný určitý objemový prietok vetracieho vzduchu, ktorý má byť zabezpečený prirodzeným ťahom, musia byť v miestnosti vykonané dva vetracie otvory do vonkajšieho prostredia - jeden pod stropom, druhý nad podlahou. Pri dimenzovaní spalinovej cesty sa nesmie zabudnúť, že časť jej ťahu musí byť rezervovaná pre prívod spaľovacieho vzduchu. Pri pokoji spotrebiča musí byť zabezpečené vetranie miestnosti najlepšie prirodzeným ťahom, tzv. aeráciou. Pri chode spotrebiča je do miestnosti nasávaný spaľovací vzduch, ktorý samozrejme zabezpečuje v tú dobu aj vetranie miestnosti.

Stavebné otvory slúžiace na prívod vzduchu do kotla boli v mnohých prípadoch nedostatočné alebo dodatočne zakryté. Komíny na odvádzanie spalín na tento účel konštrukčne nevyhovovali. Rovnako nebezpečné je aj nahromadenie vonkajšieho vzduchu v oblasti komína, napríklad, ak vetru stojí v ceste sedlová strecha a komín ju primerane neprevyšuje. Pri kúrení plynovým kotlom si treba skontrolovať, či je v miestnosti, kde je plynový kotol, nepretržitý prívod vzduchu. Ak nie, treba urobiť do steny otvor, prípadne nechať pootvorené okno a zabezpečiť ho pred zlodejmi mrežou. Aktuálnosť problematiky zvýšila aj masívna výmena okien v objektoch, ktorá vedie k ich nadmernej tesnosti.

Kondenzačné Kotly: Moderné Systémy Prívodu Vzduchu a Odvodu Spalín

Kondenzačný kotol je najúspornejším typom plynového kotla a patrí medzi najúspornejšie vykurovacie zdroje vôbec. Patrí medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom, ktorých predaj už skončil, keďže nespĺňali požiadavky na efektívnosť. Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn.

Na rozdiel od klasických kotlov, ktoré neochladia spaliny na teplotu pod rosným bodom a vodná para s vysokou energiou uniká bez využitia komínom, v kondenzačných kotloch ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Využíva režim kondenzácie vodnej pary obsiahnutej v spalinách. Ak znížime teplotu spalín v kotle pod rosný bod (tzv. rosného bodu), ochladená vykurovacia voda, ktorá sa vracia z vykurovacieho systému (tzv. spiatočka), sa pri vstupe do kotla predhrieva teplom zo spalín, čím ich zákonite ochladzuje. Kotol pracuje v kondenzačnom režime pri teplote spiatočky do cca 56 °C. Teplota spalín sa pohybuje v rozsahu 40 - 90 °C.

Systémy Odvodu Spalín a Prívodu Vzduchu pri Kondenzačných Kotloch

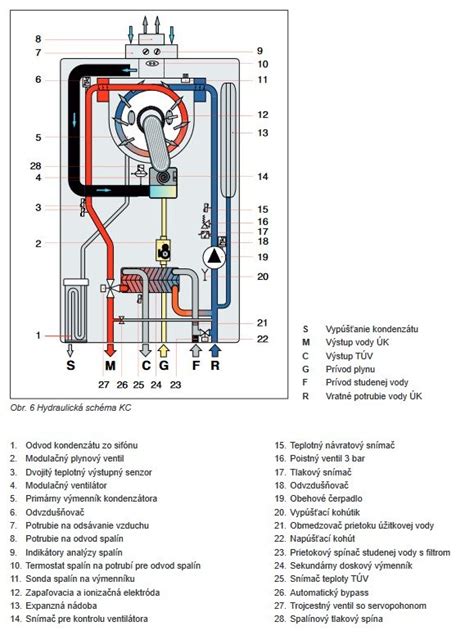

Kondenzačný kotol musí mať vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývaným „turbo“. Úlohou spalinových systémov je odvádzať spaliny vzniknuté spaľovaním plynu do vonkajšieho prostredia. Výhodné je nimi súčasne privádzať do kotla vzduch potrebný na spaľovanie. Vzhľadom na režim kondenzácie musí byť teplovýmenná plocha v kondenzačných kotloch a tiež komínová konštrukcia vyrobená z antikorózneho materiálu, pretože kondenzát je stredne silná kyselina. Spalinovod kondenzačného kotla musí odolávať agresívnemu kondenzátu, ktorý sa tvorí ďalej aj mimo kotla, na chladnejších stenách spalinového potrubia. Z dôvodu bezpečnosti prevádzky aj obyvateľov domu sa majú používať len certifikované spalinovody. Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať.

Typy Prívodu Vzduchu pri Kondenzačných Kotloch:

• Prívod vzduchu z priestoru kotolne: Kotolňa musí mať prívod vonkajšieho vzduchu cez neuzatvárateľnú mriežku.
• Koncentrické potrubie: Vzduch sa privádza do kotla koncentrickým potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Výhodou je, že sa miestnosť neochladzuje vzduchom nasávaným zvonka. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie.
• Samostatné potrubie na nasávanie vzduchu: Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu.

Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty. Ak máte podozrenie, že vaša komínová šachta je zalomená, najprv si skutočnosť preverte. Pri takejto inštalácii sa musí použiť flexibilná rúra, ale zásadne sa neodporúča používať rôzne náhradné hadice.

Ak zvolíme na odvod spalín keramický komín, musí byť odolný proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína. Jednoduchý komín s jedným prieduchom neumožňuje prívod spaľovacieho vzduchu. Kotol vtedy závisí od vzduchu v miestnosti a ochladzuje miestnosť studeným vzduchom privádzaným zvonka.

Typy Prívodu Vzduchu pre Spaľovanie

Spaľovanie je proces, kde sa drevo rozkladá na plyny pôsobením tepla. Správnosť spaľovania určí farba plameňa. Čím je farba plameňa svetlejšia, tým je spaľovanie kvalitnejšie. Pre rôzne vykurovacie spotrebiče existujú špecifické typy prívodu vzduchu:

• Primárny vzduch: Pri vykurovacích spotrebičoch na tuhé palivo je základným spaľovacím vzduchom. Prívod primárneho vzduchu výrazne ovplyvňuje horenie, tým pádom aj výkon spotrebiča. Privádza sa zo spodnej časti spotrebiča väčšinou cez popolník a rošt. Slúži vo fáze podpálenia paliva v ohnisku, kedy musí byť prísun primárneho vzduchu otvorený a dostupný. Po zohriatí spotrebiča a komína sa prívod postupne zníži pomocou páky alebo regulátora vzduchu.
• Sekundárny vzduch: Umožňuje účinnejšie spaľovanie paliva. Pri sekundárnom spaľovaní dochádza k druhotnému vzplanutiu a spáleniu plynov uvoľnených z paliva. Obvykle prúdi vo vonkajšom plášti a do samotného ohniska cez regulátor. Jeho prítomnosťou dochádza k strhávaniu studeného vzduchu po vnútornej strane čelného skla, čím oplachuje sklo ohniska od sadzí. Dochádza aj k čiastočnej úspore paliva, nakoľko je dym stláčaný znovu do ohniska, kde sa sčasti spaľuje.
• Terciárny prívod vzduchu: Podporuje sekundárne spaľovanie, čím sa zvýši účinnosť kachlí. Zároveň sa predĺži doba horenia a popritom dôjde aj k zníženiu obsahu splodín. Terciárny vzduch sa privádza do spaľovacej komory v hornej oblasti, nad deflektorom zo zadnej steny ohniska, kde je už prehriaty. Vďaka tomu sa vyháňajú ťažké plyny, kde sa pri vysokých teplotách spaľujú.
• Externý prívod vzduchu (CPV): Označovaný aj ako centrálny prívod vzduchu, je technické riešenie vhodné do stavieb, kde nie je možné zaistiť ohnisku potrebné množstvo vzduchu z vykurovacích miestností. Vďaka CPV je možné zaistiť prívod zvonka. V praxi to znamená, že vykurovacie teleso možno pripojiť potrubím na otvor pri CPV, najčastejšie umiestnený v zadnej alebo v spodnej časti vykurovacieho telesa. Vzduch sa môže privádzať cez potrubie nielen zvonka, ale aj z pivnice, zo strechy alebo z povale, či umiestniť na fasádu. Pri takomto riešení je spaľovanie nezávislé od vzduchu v miestnosti, kde sa daný spotrebič nachádza.

Súvisiace Aspekty a Technológie

Komínová Klapka

Komínová klapka, známa aj ako spalinová klapka, súvisí s odvodom vzduchu zo spotrebiča komínom von. Najčastejšie je klapka zabudovaná ako dielec dymovodu v rôznych rozmeroch. Slúži na reguláciu ťahu, pokiaľ je ťah príliš veľký. Používa sa tiež na zastavenie prúdenia vzduchu pokiaľ sa vo vykurovacom telese nekúri, aby prirodzený ťah komína neochladzoval budovu a neodsával teplo. Kombináciou regulácie ťahu komína komínovou klapkou a prívodu sekundárneho vzduchu sa podtlak spôsobený ťahom komína dostane len ku komínovej klapke. Nižšie v spotrebiči je už len atmosférický tlak, teda neuniká zbytočne veľa tepla. Horenie je pomalšie, spotrebič má dostatočný prísun vzduchu a drevom produkovaný plyn má dostatok času i kyslíka na to, aby v spotrebiči dokonale vyhorel. Takto sa zároveň podporuje aj úspora energie.

Rekuperácia Vzduchu

Rekuperácia vzduchu je spätné získavanie tepla z odpadového vzduchu. Pomocou ventilátora sa odsáva odpadový vzduch ohriaty na zvolenú teplotu z obytného priestoru. Zároveň sa privádza čerstvý vzduch pomocou ďalšieho ventilátora z vonkajšieho prostredia. Privádzaný aj odpadový vzduch sa pri rekuperácii filtruje. Rekuperácia zabráni veľkým výkyvom teploty pri klasickom vetraní domu, teda aj zamedzuje únik tepla aj prenikaniu horúčavy do interiéru. Pri výbere krbovej vložky pri rekuperácii treba dbať na skutočnosť, že nie všetky krbové vložky sú vhodné na rekuperáciu.

Čistenie a Kontrola Komínov

Rodinné domy, ktoré majú menší vykurovací spotrebič ako je 50 kW a ide pritom o tuhé palivo, je potrebné odborne skontrolovať kominárom najmenej raz za rok. Komín, na ktorý je pripojený spotrebič na plynné palivo typu C, sa musí počas prevádzky kontrolovať a čistiť najmenej raz za rok. Plynový kotol typu B (atmosférický kotol) sa kontroluje a čistí raz za 6 mesiacov, ak je komín vyvložkovaný.

Výber a Inštalácia Kotla s Ohľadom na Prívod Vzduchu

Pri výbere nového plynového kotla je užitočné poznať špecifiká inštalácií a vedieť, ako funguje a kedy má úspornú prevádzku. Jeho obstaranie by sa malo začínať projektom, ktorý vypracuje odborník. Podceniť by ste nemali ani odbornú inštaláciu vrátane nastavenia parametrov vykurovacieho systému.

Faktory pri Výbere Kotla:

1. Výkon kotla: Kotol by mal mať dostatočný výkon, aby bol schopný vykryť tepelné straty objektu aj v prípade tuhej zimy. Straty však môžete neskôr znížiť zateplením, a kotol môže byť zrazu predimenzovaný (tým aj zbytočne drahý). V teplejších dňoch počas vykurovacej sezóny by mal byť kotol schopný znížiť svoj výkon, aby minimalizoval tzv. cyklovanie. Aký výkon kotla bude optimálny, by sa mal stanoviť z výpočtu tepelných strát domu.
2. Spolupráca s vykurovacím systémom: Ideálne sú nízkoteplotné systémy (podlahové a stenové vykurovanie), pracujúce s teplotami napríklad 30 až 45 °C. Nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému (tzv. spiatočky), umožní kotlu úspornú kondenzačnú prevádzku. Pri kombinácii podlahového a radiátorového vykurovania sa odporúča prispôsobiť veľkosť radiátorov a nevytvárať dve zóny s rôznymi teplotnými spádmi. Vykurovací systém treba navrhnúť na čo najnižšiu teplotu vykurovacej vody. Ak len vymieňate starý kotol za kondenzačný v staršom dome, môžete ponechať aj doterajšie vykurovacie telesá, ak sú v dobrom stave.
3. Regulácia systému: Hrá veľmi dôležitú úlohu pri zabezpečení komfortu bývania aj úspory paliva. Moderné riadiace systémy môžu zahŕňať aj ohrev pitnej vody, ohrev vody v bazéne, dodávku tepla pre vzduchotechniku a riadenie solárneho systému alebo vetracieho systému. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač.
4. Integrácia s inými zdrojmi tepla: Solárny systém môže slúžiť len pri príprave teplej vody, alebo pri väčšej ploche kolektorov aj na podporu vykurovania, v prípade, že sa letný prebytok solárneho tepla rozumne využije na ohrev vody vo vonkajšom bazéne. Bude kondenzačný kotol podporovaný kotlom na biomasu alebo krbovou vložkou? Tieto prídavné zdroje tepla môžu prevziať časť alebo aj väčšinu výroby tepla.

Montáž technických zariadení domu má svoj postup a následnosť jednotlivých krokov. Môže sa začať po uzavretí hrubej stavby oknami a dverami. Ako prvé sa v hrubej stavbe inštalujú rozvody vykurovania, vrátane skriniek a rozdeľovačov podlahového vykurovania, rozvody plynu a zdravotechniky. Následne sa vyhotoví elektroinštalácia na pripojenie elektrických komponentov systému. Vyhotoví sa kabeláž na pripojenie vonkajšieho snímača, prípadne snímača teploty vody slnečných kolektorov či teploty vody vo vonkajšom bazéne a tiež diaľkového ovládača.
