Splyňovacie kotly ATMOS: Konštrukcia, Regulácia a Požiadavky na Vratnú Vodu

Spoločnosť ATMOS, rodinná česká firma s takmer 100-ročnou históriou a progresívnym vývojom, patrí medzi popredných európskych výrobcov kotlov na tuhé palivá. Táto detailná informácia sa zameriava na splyňovacie kotly ATMOS, ich unikátnu konštrukciu, prevádzkové výhody, technické špecifikácie a kritické požiadavky na systém, najmä s ohľadom na teplotu vratnej vody (spiatocka).

Konštrukcia a princíp fungovania splyňovacích kotlov ATMOS

Teleso kotlov ATMOS je vyrobené ako zvarenec z kvalitných oceľových plechov s hrúbkou 3 až 8 mm, pričom násypka paliva má hrúbku 6 mm. Kotol sa skladá z dvoch komôr, ktoré sú umiestnené nad sebou. Horná komora slúži ako palivová nádrž a spodná komora ako spaľovacia komora a popolník.

V spodnej časti násypky paliva je umiestnená splyňovacia tryska s pozdĺžnym otvorom pre priechod spalín a plynov. Medzi komorami sa nachádza nový patentom chránený otočný rošt, ktorý umožňuje dokonalé splyňovanie paliva a jednoduché odstraňovanie popola. Dohorievací priestor pod násypkou je vybavený keramickými tvarovkami, ktoré zabezpečujú ideálne vyhorenie všetkých spáliteľných látok s vysokou účinnosťou pri ekologicky šetrnom spaľovaní.

V zadnej časti telesa kotlov sa nachádza vertikálny dymovod alebo zvislý spalinový kanál, opatrený vo vrchnej časti zatápacou alebo rozkurovacou záklopkou. Horná časť dymovodu alebo spalinového kanála má odťahové hrdlo na pripojenie do komína. Splyňovacie kotly sú konštruované pre spaľovanie dreva (alebo iných tuhých palív) na princípe generátorového splyňovania s použitím odťahového ventilátora (S), ktorý odsáva spaliny z kotla, alebo s použitím tlačného ventilátora, ktorý vháňa spaľovací vzduch do kotla. Dodávka vzduchu a spaľovací proces sú riadené odťahovým ventilátorom, čo umožňuje rýchle rozkúrenie kotla a dobré spaľovanie už od zakúrenia s teplotou plameňa 1000 - 1250 °C.

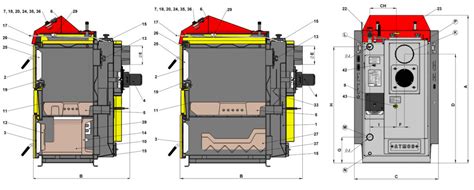

Typický príklad: Splyňovací kotol ATMOS DC 25 S

Ekologický splyňovací kotol ATMOS DC 25 S je určený pre spaľovanie veľkých kusov kusového dreva, s dlhou dobou horenia a vysokou účinnosťou. Kotol je vo vysokej kvalite, pre ekologické spaľovanie kusového dreva, na princípe generátorového splyňovania s použitím odťahového ventilátora, ktorý odsáva spaliny z kotla. Primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu, čo prispieva k vysokej účinnosti 81 až 90 %.

Technické parametre kotla ATMOS DC 25 S:

Kľúčové výhody splyňovacích kotlov ATMOS

• Flexibilita paliva: Môžu spaľovať kvalitné hnedé uhlie, drevo, hnedouhoľné brikety alebo pelety (v kombinovaných kotloch).
• Dlhodobé spaľovanie: Majú veľkú palivovú nádrž, ktorá umožňuje dlhodobú prevádzku.
• Vysoká účinnosť: Dosahujú účinnosť až 90,4 % vďaka predhrievaniu primárneho aj sekundárneho vzduchu na vysokú teplotu.
• Ekologická prevádzka: Spaľovanie je šetrnejšie k životnému prostrediu, kotly spĺňajú normy EN 303-5 triedy 4 a 5 a EKODESIGN 2015/1189. Obrátené spaľovanie a keramický spaľovací priestor umožňujú prakticky dokonalé spaľovanie s minimom škodlivých exhalátov.
• Čistota v kotolni: Odsávací ventilátor zabezpečuje bezprašný odvod popola.
• Bezpečnosť: Chladiaca slučka chráni pred prehriatím a tým aj pred poškodením kotla. Kotly sú štandardne vybavené chladiacou špirálou proti prehriatiu.
• Automatizácia: Automatické vypnutie kotla po dohorení paliva zabezpečuje spalinový termostat.
• Praktický dizajn: Malé rozmery a nízka hmotnosť uľahčujú inštaláciu. Dvere je možné vybrať alebo prestavať na pravé/ľavé otváranie.
• Pohodlná údržba: Veľký keramický spaľovací priestor pre popol umožňuje pohodlné vyberanie popola, postačuje ho vyberať raz za týždeň. Kotly sú bez trubice pre ešte jednoduchšie čistenie.

Inštalácia a požiadavky na teplotu vratnej vody (Spiatočka)

Pre optimálnu a dlhodobú prevádzku splyňovacích kotlov ATMOS je kľúčová správna inštalácia a udržiavanie adekvátnej teploty vratnej vody do kotla. Minimálna teplota vratnej vody do kotla musí byť 65 °C. Ak sa táto teplota nedodrží, hrozí kondenzácia dechtov a kyselín, čo skracuje životnosť kotla. S rastúcou teplotou vratnej vody klesá možnosť kondenzácie dechtov a kyselín, čo vedie k väčšej životnosti kotla.

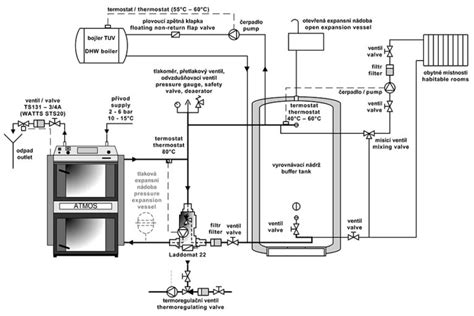

Na zabezpečenie minimálnej teploty vratnej vody musia byť splyňovacie kotly ATMOS pripojené s LADDOMATom 21 alebo 22, alebo s termoregulačným ventilom TV 60 °C (s čerpadlom, guľovým ventilom a filtrom). V prípade použitia elektronickej regulácie ATMOS ACD 01/03/04 je nutné použiť trojcestný ventil ovládaný servopohonom. Tieto opatrenia sú v súlade s normou STN 070240/93. LADDOMAT 21 sa odporúča používať do výkonu 50kW vrátane.

Výstupná teplota kotla by sa mala udržiavať v rozsahu 80 - 90 °C.

Inštaláciu vykurovacieho systému musí vykonať odborná firma podľa STN 060830.

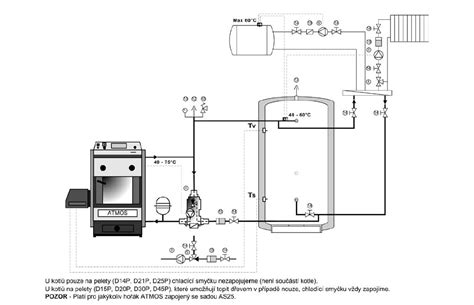

Zapojenie s akumulačnými nádržami

Dôrazne sa odporúča inštalovať kotly ATMOS s akumulačnými nádržami. Toto zapojenie je považované za hlavné a najefektívnejšie, pretože znižuje spotrebu paliva a zvyšuje komfort vykurovania. Ak nie je možné dosiahnuť odporúčaný objem akumulačných nádrží, je vhodné zapojiť kotol aspoň s jednou vyrovnávacou nádržou o objeme 500 - 1000 litrov. Pri zapojení kotla bez akumulačných nádrží musia byť čerpadlá v kotlovom okruhu a v okruhu vykurovaného objektu spínané samostatnými termostatmi pri teplote výstupnej vody z kotla 70 - 80 °C tak, aby čerpadlo v okruhu vykurovaného objektu bežalo len vtedy, ak beží čerpadlo v kotlovom okruhu.

Všetky kotly sú dodávané v základnom prevedení s chladiacou slučkou proti prehriatiu a možno ich zapojiť s ventilom TS 130 3/4 A (95 °C) alebo WATTS STS 20 na vodovodný systém. V prípade vlastnej studne je možné využiť aj ďalšie varianty zabezpečenia.

Regulácia kotlov ATMOS

Kotly ATMOS ponúkajú rôzne možnosti regulácie pre efektívnu a bezpečnú prevádzku.

Elektromechanická regulácia

Na reguláciu výkonu elektromechanických kotlov sa používa vzduchová regulačná klapka, ktorá je ovládaná regulátorom ťahu FR 124. Ten automaticky otvára alebo zatvára klapku podľa nastavenej teploty výstupnej vody (80 - 90 °C). Nastaveniu regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože okrem regulácie výkonu plní aj dôležitú funkciu ochrany kotla proti prehriatiu.

Súčasťou kotla je aj regulačný termostat umiestnený na paneli, ktorý ovláda odťahový ventilátor podľa nastavenej výstupnej teploty (80 - 85 °C). Odporúča sa, aby teplota na regulačnom termostate bola nastavená o 5 °C nižšie ako na regulátore ťahu FR 124. Kotly môžu pracovať pri zníženom výkone až do 70 % menovitého výkonu, a to aj bez ventilátora.

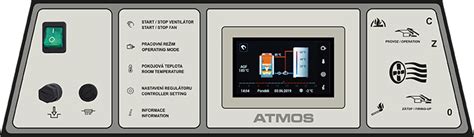

Štandardný ovládací panel so štandardnou elektromechanickou reguláciou je optimálnym riešením pre jednoduché riadenie prevádzky kotla (vrátane ventilátora). Zloženie panelu zahŕňa hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a termostat spalín.

Elektronická regulácia ATMOS ACD

Pre pokročilejšie riadenie je možné kotly ATMOS vybaviť elektronickou reguláciou, napríklad ekvitermickou reguláciou ATMOS ACD 01 (prípadne ACD 03/04). Táto regulácia je vybavená funkciami pre riadenie prevádzky kotla (ventilátora), čerpadla v kotlovom okruhu, dvoch vykurovacích okruhov, ohrevu TÚV a riadenie solárneho ohrevu.

Kotol je možné takto vybaviť elektronickou reguláciou pre riadenie celého vykurovacieho systému v závislosti od vonkajšej teploty, izbovej teploty a času. Regulácia ACD04 s dotykovým displejom dokáže riadiť aj samotný kotol s ventilátorom a ponúka mnoho ďalších funkcií, vrátane možnosti automatického zapaľovania.

Ekologický aspekt a dotácie

Splyňovacie kotly ATMOS spĺňajú prísne ekologické limity pre známku "Ekologicky šetrný výrobok" a sú zaradené do triedy 3, 4 a 5 (Ekodizajn) podľa normy ČSN EN 303-5. Vďaka týmto certifikáciám je možné na väčšinu typov kotlov ATMOS (označených logom) získať dotácie. Prostredníctvom národných projektov Slovenskej inovačnej a energetickej agentúry (SIEA), ako je napríklad "Zelená domácnostiam", môžu rodinné a bytové domy získať podporu na inštaláciu malých zariadení na využívanie obnoviteľných zdrojov energie.
