Kombinovaný kotol ATMOS 18 kW: Návod na inštaláciu a prevádzku

Zplyňovacie kotly na drevo ATMOS vyžadujú pre svoju správnu funkciu a dlhú životnosť špecifické zapojenie. Kľúčovým prvkom je zabezpečenie minimálnej teploty vratnej vody do kotla, ktorá by mala byť 65 °C. Toto sa dosahuje použitím zariadení ako je LADDOMAT 22 alebo termoregulačného trojcestného ventilu. V prípade použitia elektronickej regulácie ATMOS ACD 03/04 je trojcestný ventil ovládaný servopohonom.

Výstupná teplota kotla by sa mala udržiavať v rozsahu 80 - 90 °C. Teplota vody do vykurovacieho systému (radiátorov alebo podlahového kúrenia) sa následne nastavuje na mísicom trojcestnom ventile podľa aktuálnych potrieb.

Všetky kotly ATMOS sú štandardne dodávané s chladiacou smyčkou, ktorá slúži ako ochrana proti prehriatiu kotla. V prípade extrémneho nárastu teploty vody v kotli nad 95 °C, táto smyčka automaticky vpustí do systému chladnú vodu z vodovodného radu, čím odvedie prebytočné teplo do odpadu.

Regulácia výkonu kotla

Kotly ATMOS ponúkajú dva hlavné spôsoby regulácie výkonu:

Elektromechanická regulácia

Pri tomto type regulácie je výkon kotla riadený pomocou vzduchovej regulačnej klapky. Túto klapku ovláda regulátor ťahu, typ FR 124. Regulátor ťahu na základe nastavenej výstupnej teploty vody (80 - 90 °C) automaticky otvára alebo priťahuje vzduchovú klapku. Okrem regulácie výkonu tento regulátor zároveň pomáha chrániť kotol proti prehriatiu. Výhodou elektromechanickej regulácie je rýchly zátop a nábeh na požadovaný výkon, kedy je vzduchová klapka plne otvorená.

Kotly sú na prístrojovom paneli vybavené:

• Regulačným termostatom: Ovláda odťahový ventilátor podľa nastavenej výstupnej teploty vody (80 - 85 °C).
• Spalinovým termostatom: Slúži na odstavenie kotla a vypnutie odtahového ventilátora po dohorení paliva.

Elektronická regulácia ATMOS ACD 03/04

Každý kotol je možné dovybaviť modernou dotykovou elektronickou reguláciou ATMOS ACD 03 (alebo ACD 04). Táto regulácia umožňuje komplexné riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. V prípade kotlov DC18GD, DC25GD a DC30GD je možné tieto modely objednať s integrovanou dotykovou reguláciou ATMOS ACD 04, ale iba v kombinácii s funkciou automatického zapaľovania dreva (AIW).

Kotly s reguláciou ACD 04 sú už vybavené všetkými potrebnými snímačmi pre zapojenie kotla a vykurovacieho systému, vrátane snímača teploty spalín (AGF). Táto jednotka je navrhnutá pre komfortné ovládanie teplovodného systému vykurovaného objektu.

Automatické zapaľovanie dreva (AIW)

Funkcia automatického zapaľovania dreva je určená pre modely kotlov DC32S a DC40SX, prípadne pre kotly DC18GD, DC25GD a DC30GD s reguláciou ACD 04. Slúži na plánované zapálenie kotla, napríklad pred príchodom domov alebo na chatu. Zapálenie paliva je veľmi rýchle (cca 5 minút) a umožňuje prísť obsluhe kotla do vykúreného objektu. Zapálenie je možné nastaviť a naplánovať podľa času (týždenný program), požiadavku vykurovacieho systému alebo podľa teploty v akumulačnej nádrži.

Pri automatickom zapaľovaní sa využíva špeciálna komôrka so žhaviacou špirálou, do ktorej sa nasypú kvalitné drevené pelety. V prípade, že je v kotle už založené palivo a v zapaľovacej komôrke sú pelety, je možné naplánovať zatopenie.

Použitie a umiestnenie kotlov

Zplyňovacie kotly na drevo ATMOS sú vhodné nielen pre rodinné domy, ale aj pre prevádzky. Ich veľké výkony sú často využívané v truhlárňach, výrobných podnikoch, školách a horských chatách, kde je dostupnosť dreva ako paliva.

Umiestnenie kotlov:

• Kotly môžu byť používané v "základnom prostredí", A5/AB5 podľa normy ČSN 3320001.
• Kotly musia byť umiestnené v kotolni s dostatočným prístupom vzduchu potrebného pre spaľovanie.
• Umiestnenie kotlov v obytnom priestore (vrátane chodieb) je neprípustné.
• Prierez otvoru pre prívod spaľovacieho vzduchu do kotolne musí byť pre kotly s výkonom 15 - 150 kW minimálne 350 cm².
• Doporučuje sa zhotoviť pod kotol betónový (kovový) základ s rozmermi uvedenými v návode ku konkrétnemu kotlu.

Kúrenie a palivo

Pre optimálny výkon a dlhú životnosť kotla je dôležité používať vhodné palivo a dodržiavať správne prevádzkové podmienky.

Vhodné palivo

• Drevené palivo: Maximálny výkon a dlhú životnosť kotla zabezpečíte spaľovaním dreva, ktoré je minimálne 2 roky odležané. Čerstvé drevo má nízku výhrevnosť, zle horí, silno dymí a podstatne skracuje životnosť kotla a komína.

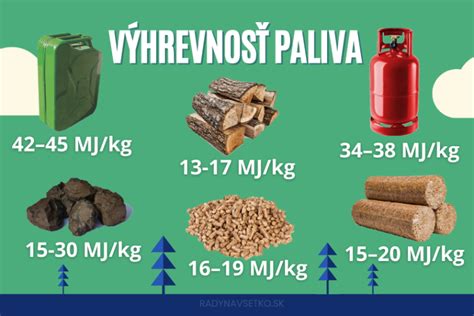

• Hnedé uhlie: Predpísaným palivom pre kotly ATMOS je kvalitné hnedé uhlie orech 1 s výhrevnosťou 17 - 20 MJ/kg (prípadne 17-30 MJ/kg). Náhradným palivom môže byť koks alebo brikety. Odporúča sa spaľovať uhlie s nízkym obsahom síry a menšou tendenciou spekania.
• Drevené brikety: Ekologické drevené brikety sa vyrábajú z drevného odpadu. Kvalitné brikety sa pri spaľovaní nerozpadávajú na piliny. Brikety, ktoré sa rozpadávajú, je možné spaľovať len v kombinácii s kusovým drevom alebo uhlím.
• Pelety: Za kvalitné pelety sa považujú biele pelety vyrábané z mäkkého dreva bez kôry. Pre kotly s horákmi sú určené pelety s priemerom 6 - 8 mm, dĺžkou 10 - 40 mm a výhrevnosťou 15 - 18 MJ/kg. Horák nie je určený pre pelety, ktoré sa spékajú v spaľovacej komôrke.

Prevádzkové podmienky

S rastúcou teplotou vratnej vody do kotla klesá kondenzácia dechtov a kyselín, čo znamená vyššiu životnosť kotla. Preto je dôležité dodržiavať minimálnu prevádzkovú teplotu vratnej vody 65 °C.

Pri prevádzke kotla na menej ako 40 % menovitého výkonu, alebo pri ohreve TÚV v lete, je nutné denne prikladať, aby sa zabezpečila životnosť kotla. V prípade výpadku elektrického prúdu je možné použiť záložný zdroj na pohon obehových čerpadiel.

Zapojenie kotlov a akumulačné nádrže

Pre optimálne využitie kotlov ATMOS sa odporúča ich zapojenie s akumulačnými nádržami. Tieto nádrže akumulujú prebytočné teplo z kotla, čím umožňujú dlhšiu prevádzku bez nutnosti prikladania a zároveň znižujú spotrebu paliva a emisie.

Možnosti zapojenia

• S Laddomatom 22 alebo termoregulačným ventilom: Toto základné zapojenie zabezpečuje minimálnu teplotu vratnej vody.

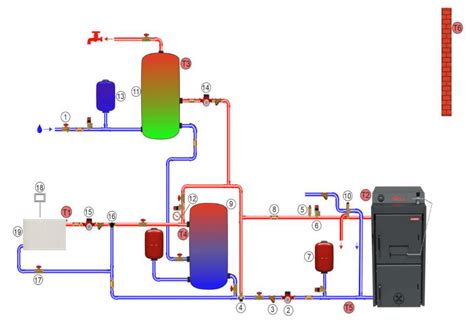

• S akumulačnými nádržami: Zapojenie s akumulačnými nádržami je najefektívnejšie pre kotly s ručným prikladaním. Objem akumulačnej nádrže sa volí podľa výkonu kotla a tepelných strát objektu (min. 500 - 1000 l).
• Profesionálne nerezové zapojenia ATMOS: Firma ATMOS ponúka hotové nerezové zostavy (napr. F71, F1-F4, F12, F21-F22, F31, F32) pre rôzne konfigurácie zapojenia, vrátane systémov s akumulačnými nádržami. Tieto zostavy obsahujú všetky potrebné komponenty ako poistný ventil, odvzdušňovací ventil, manometer, čerpadlá a ventily.

Pri inštalácii je dôležité dodržať odporúčané objemy akumulačných nádrží. Ak nie je možné zabezpečiť doporučený objem, odporúča sa aspoň jedna vyrovnávacia nádrž s objemom 500 - 1000 l.

Po zatopení sa kotol nahreje na maximálny výkon a nabije akumulačné nádrže na teplotu 90 - 100 °C. Následne sa teplo odoberá zo zásobníka pomocou trojcestného ventilu. Pri dodržaní minimálnych objemov akumulátorov môže teplo vystačiť na 1 - 3 dni prevádzky.

Laddomat 22

Laddomat 22 je zariadenie, ktoré svojou konštrukciou s masívnym liatinovým telesom nahradzuje klasické zapojenie z jednotlivých hydraulických armatúr. Je určený pre kotly s výkonom od 15 do 100 kW. Dodáva sa s termopatronou 78 °C a náhradnou termopatronou 72 °C, ktorá sa používa pre kotly nad 32 kW alebo pre systémy bez akumulačnej nádrže.

Termoregulačný ventil TV

Termoregulačný ventil typ TV (napr. 60, 65, 70, 72, 77 °C) sa používa u kotlov na pevné palivá na ochranu proti nízkoteplotnej korózii. Pri dosiahnutí nastavenej teploty vody v kotli sa ventil otvorí a do kotlového okruhu sa vpustí chladnejšia kvapalina z vykurovaného objektu, čím sa zabezpečí minimálna teplota vratnej vody do kotla.

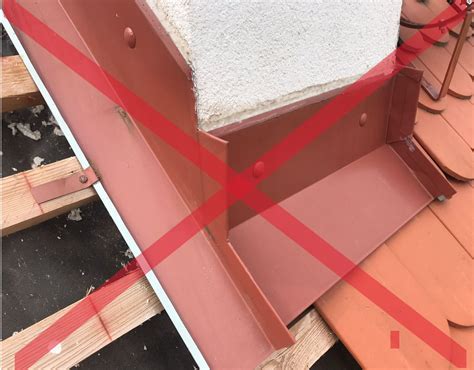

Komín a pripojenie

Správna funkcia kotla je silne závislá na správne dimenzovanom komíne.

• Komínový prieduch: Musí vždy vyvinúť dostatočný ťah a spaliny spoľahlivo odvádzať do voľného ovzdušia. Ťah komína priamo závisí na jeho priereze, výške a drsnosti vnútornej steny.
• Priemer komína: Nesmie byť menší ako vývod na kotli (min. 150 mm).
• Ťah komína: Musí dosahovať predpísané hodnoty, ale nesmie byť extrémne vysoký, aby nedochádzalo k zníženiu účinnosti kotla a narušeniu spaľovania.
• Tesnenie a izolácia: Komín musí byť dobre utesnený a zaizolovaný, aby nedochádzalo ku kondenzácii vodnej pary a dechtov pri zníženom výkone kotla.
• Pripojenie: Kouřovod sa pripája do komínového prieduchu. Ak nie je možné priame pripojenie, nástavec kouřovodu by mal byť čo najkratší (max. 1 m), bez dodatočnej výhrevnej plochy a smerom ku komínu stúpať. Kouřovody musia byť mechanicky pevné, tesné a vo vnútri čistiteľné.
• Ostatné spotrebiče: Do komína, na ktorý je pripojený kotol, sa nesmú zaústiť iné spotrebiče.
• Súhlas kominára: Pripojenie spotrebiča ku komínovému prieduchu musí byť vždy vykonané so súhlasom príslušného kominárskeho podniku.

Technické údaje kotlov (príklad pre DC18S a podobné modely)

Nižšie uvedená tabuľka poskytuje prehľad technických parametrov pre vybrané modely kotlov ATMOS. Presné údaje pre konkrétny model nájdete v návode na obsluhu.
