Prúdový chránič a jeho význam pre elektrické podlahové vykurovanie

Elektrické podlahové vykurovanie predstavuje moderný a efektívny spôsob zabezpečenia tepelného komfortu v domácnostiach. Pre jeho bezpečnú a spoľahlivú prevádzku je nevyhnutné správne pochopiť a aplikovať bezpečnostné prvky, medzi ktoré patrí aj prúdový chránič. Tento článok sa zameriava na úlohu prúdového chrániča v kontexte elektrického podlahového vykurovania, jeho špecifiká a správny výber.

Čo je prúdový chránič?

Prúdový chránič, známy aj pod skratkou RCD (Residual Current Device), je kľúčovým bezpečnostným prvkom v každej modernej elektroinštalácii. Jeho primárnou úlohou je ochrana ľudských životov a majetku pred nebezpečenstvom úrazu elektrickým prúdom. Funguje na princípe neustáleho monitorovania prúdového toku v elektrickom obvode. Sleduje, či sa prúd, ktorý vstupuje do obvodu, rovnako vracia späť cez neutrálny vodič.

V prípade, že prúdový chránič zaznamená akúkoľvek nevyváženosť, teda rozdiel medzi vstupným a výstupným prúdom, okamžite preruší dodávku elektrickej energie. Táto nevyváženosť môže signalizovať rôzne poruchy, ako je poškodenie elektrickej izolácie, poškodenie elektroinštalácie alebo dokonca priamy dotyk človeka s elektrickým zariadením pod napätím. V takýchto situáciách prúdový chránič v zlomku sekundy vypne napájanie, čím predíde vážnemu úrazu.

Je dôležité si uvedomiť, že prúdové chrániče v rozvádzači slúžia ako doplnková ochrana. Vypínajú obvod až v momente, keď porucha reálne nastane. Nechránia teda pred vznikom poruchy samotnej, ale pred jej následkami. Základná ochrana, ktorá predchádza vzniku porúch, je zabezpečená inými prostriedkami, ako sú izolácia živých častí, ochranné kryty alebo samočinné odpojenie napájania pomocou ističov.

Rozdielový prúd prúdového chrániča

Jedným z najdôležitejších parametrov prúdového chrániča je jeho rozdielový prúd. Táto hodnota udáva prahovú úroveň prúdového úniku, pri ktorej prúdový chránič automaticky preruší elektrický obvod. Napríklad, ak by sa osoba v dôsledku porušenej izolácie dotkla živej elektrickej časti, časť prúdu by začala pretekať cez jej telo, čo by mohlo viesť k vážnemu úrazu alebo smrti. Prúdový chránič deteguje, že prúd vtekajúci do obvodu je vyšší ako prúd, ktorý sa vracia, čo signalizuje únik prúdu.

Pre aplikácie elektrického podlahového vykurovania sa štandardne používajú prúdové chrániče s rozdielovým prúdom 30 mA (miliampérov). Táto hodnota bola stanovená ako bezpečná pre ochranu osôb pred úrazom elektrickým prúdom pri náhodnom dotyku.

• Prúdový chránič 30 mA: Vhodný pre zásuvkové obvody, svetelné obvody a práve pre elektrické podlahové vykurovanie.
• Prúdový chránič 300 mA: Tento typ sa primárne používa na ochranu pred požiarom. V prípade ľahko zápalných materiálov, ako je papier či drevo, môže už prúd vyšší ako 100 W spôsobiť vznietenie. Prúdový chránič s hodnotou 300 mA (0,3 A) by pri výkone 69 W (230 V x 0,3 A) prerušil obvod a tým minimalizoval riziko požiaru. Pre ochranu pred oblúkovými poruchami a iskrením, ktoré môžu viesť k požiaru, sa však odporúča použiť špecializované ochrany, ako napríklad AFDD (Arc Fault Detection Device).

Prečo je prúdový chránič dôležitý pre elektrické podlahové vykurovanie?

Elektrické podlahové vykurovanie je inštalované priamo v podlahovej konštrukcii, čo zvyšuje potenciálne riziko poškodenia vykurovacích elementov pri stavebných prácach alebo v dôsledku bežného užívania (napr. vytopenie, prevŕtanie). Prúdový chránič zohráva kľúčovú úlohu v nasledujúcich oblastiach:

• Bezpečnosť osôb: V prípade akejkoľvek poruchy, či už ide o poškodenie kabeláže, zaplavenie alebo iné mechanické poškodenie vykurovacieho systému, prúdový chránič okamžite odpojí napájanie a ochráni všetkých členov domácnosti pred úrazom elektrickým prúdom.
• Ochrana majetku: Poruchy v elektroinštalácii môžu viesť k prehriatiu alebo skratu, ktoré môžu spôsobiť požiar. Prúdový chránič minimalizuje toto riziko tým, že pri detekcii anomálií v prúde rýchlo deaktivuje napájanie.
• Zákonné požiadavky a normy: V mnohých krajinách, vrátane Slovenskej republiky, je inštalácia prúdových chráničov pre moderné elektroinštalácie, vrátane systémov podlahového vykurovania, povinná. Tieto požiadavky sú zakotvené v stavebných normách a predpisoch, ako napríklad STN 33 2000-7-753, ktorá sa špecificky venuje elektrickým inštaláciám pre vykurovacie systémy.

Kombinovaný prúdový chránič

Kombinovaný prúdový chránič je moderné a priestorovo úsporné riešenie, ktoré v sebe integruje funkcie dvoch samostatných zariadení: prúdového chrániča a ističa. Zatiaľ čo prúdový chránič (RCD) chráni pred úrazom elektrickým prúdom detekciou prúdového rozdielu, istič chráni elektrický obvod pred preťažením a skratom, ktoré by mohli viesť k poškodeniu zariadenia alebo vzniku požiaru.

Kombinovaný prúdový chránič tak poskytuje komplexnú ochranu v jednom kompaktnom module. Jeho použitie zjednodušuje elektroinštaláciu, šetrí miesto v rozvádzači a znižuje čas potrebný na montáž.

Aký prúdový chránič a istič použiť pre elektrické podlahové vykurovanie?

Pri výbere ochrany pre elektrické podlahové vykurovanie je potrebné dodržať nasledujúce odporúčania:

• Prúdový chránič: Vždy používajte prúdový chránič s rozdielovým prúdom 30 mA. Nikdy nepoužívajte chránič s vyššou hodnotou pre túto aplikáciu.
• Istič: Hodnota ističa závisí od celkového výkonu vykurovacieho systému a prierezu použitých prípojných káblov. Ako príklad:
  • Pre kábel CYKY s prierezom 3×1,5 mm² je maximálna hodnota ističa 10A.
  • Pre kábel CYKY s prierezom 3×2,5 mm² je možné použiť istič s hodnotou 16A.

Pre zjednodušenie inštalácie a optimalizáciu priestoru v rozvádzači je často najlepšou voľbou kombinovaný prúdový chránič s parametrami 16A/30mA, ktorý je bežne dostupný na trhu.

Koľko kombinovaných prúdových chráničov použiť na podlahové vykurovanie?

Vo všeobecnosti platí pravidlo, že na každý termostat, ktorý ovláda samostatný vykurovací okruh, by mal byť použitý jeden kombinovaný prúdový chránič. Hoci sa niektorí zákazníci snažia ušetriť pripojením viacerých okruhov na jeden chránič, tento prístup sa neodporúča.

Dôvodom je, že v prípade poruchy na jednom z okruhov by vypadol celý spoločný chránič, čo by viedlo k nefunkčnosti vykurovania vo viacerých miestnostiach naraz. Pri použití samostatného chrániča pre každý okruh je v prípade poruchy jasne identifikovateľné, ktorý okruh reagoval a kde je potrebné hľadať príčinu problému.

Slovenské technické normy (STN) harmonizované s európskymi predpismi taktiež nariaďujú použitie prúdových chráničov pre všetky svetelné a zásuvkové obvody, ako aj pre všetky vykurovacie okruhy v obytných budovách.

Prúdový chránič - najčastejšie otázky (FAQ)

1. Kedy je potrebné použiť prúdový chránič?

Najlepšie je ho použiť všade tam, kde je to možné a kde to vyžadujú normy, teda na všetky zásuvkové, svetelné a vykurovacie obvody v obytných budovách.

2. Prečo mi prúdový chránič často vypína?

Väčšinou sú na to dva dôvody. Prvým môže byť porucha samotného prúdového chrániča, ktorý sa s vekom a opotrebením môže stať citlivejším a vypínať skôr. V takom prípade je potrebné ho vymeniť. Ak je chránič v poriadku, problém je zvyčajne v zariadení alebo obvode, ktorý chráni.

3. Ako môžem otestovať funkčnosť prúdového chrániča?

Každý prúdový chránič je vybavený tlačidlom TEST (často označené písmenom T). Stlačením tohto tlačidla sa simuluje porucha (umelý rozdiel v prúde), čím sa overí správna funkčnosť chrániča a jeho schopnosť odpojiť obvod.

Elektrické podlahové kúrenie: Montáž a princípy

Elektrické podlahové kúrenie je moderný a efektívny systém, ktorý rovnomerne distribuuje teplo po celej miestnosti. Systém využíva vykurovacie fólie alebo rohože umiestnené pod podlahovou krytinou (laminát, dlažba, vinyl). Vďaka termostatom je možné individuálne regulovať teplotu v každej miestnosti, čo prispieva k úspore energie a zvýšeniu komfortu.

Výhody elektrického podlahového kúrenia:

• Rovnomerné rozloženie tepla
• Možnosť zónovej regulácie teploty
• Energetická úspora a komfort
• Nenáročná inštalácia a nízka údržba
• Flexibilita inštalácie v rôznych typoch podláh a budov (novostavby aj rekonštrukcie).

Postup na montáž elektrického podlahového kúrenia

Príprava a samotná montáž vyžadujú starostlivé plánovanie a dodržanie postupov:

1. Príprava podkladu: Zabezpečenie rovného a čistého povrchu.
2. Uloženie tepelnej izolácie: Pre minimalizáciu tepelných strát smerom nadol.
3. Montáž podlahového senzora a termostatu: Pre reguláciu teploty.
4. Rozmiestnenie vykurovacieho systému: Uloženie vykurovacích fólií alebo rohoží podľa plánu.
5. Zapojenie elektroinštalácie: Pripojenie k zdroju napájania a ochranám (prúdový chránič, istič), ktoré musí vykonať autorizovaný elektrikár.
6. Kontrola systému: Meranie odporu a izolácie pred ďalšími krokmi.
7. Zaliatie poterom alebo pokládka podlahy: V závislosti od zvoleného typu inštalácie.
8. Spustenie kúrenia: Po vytvrdnutí poteru alebo inštalácii vrchnej podlahy.

Kedy a kam sa elektrické podlahové kúrenie hodí

Elektrické podlahové kúrenie je ideálne pre:

• Priestorovo obmedzené miestnosti: Vďaka svojej forme sa ľahko inštaluje aj v malých alebo nepravidelných priestoroch.
• Moderné domácnosti a rekonštrukcie: Poskytuje komfort a efektivitu.
• Vykurovanie kúpeľní, kuchýň a obytných miestností.

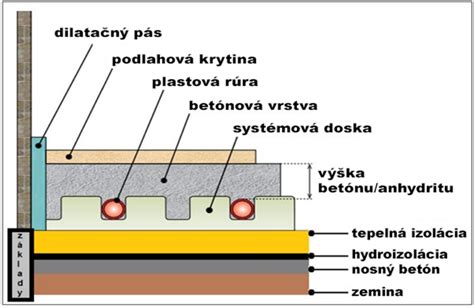

Inštalácia vykurovacej fólie pod poter

Pri tomto spôsobe sa využíva akumulačná schopnosť poteru, čo vedie k dlhšiemu sálaniu tepla a úspore energie. Inštaláciu je potrebné naplánovať vopred, ideálne počas projektovania stavby alebo pred aplikáciou betónového či anhydritového poteru. Fólia by sa mala ukladať tesne pred liatím poteru, aby sa minimalizovalo riziko jej poškodenia.

Pred montážou je dôležité mať dokončené všetky práce pred poterom (elektroinštalácia, spevnenie podlahy). V miestach, kde budú umiestnené pevné kusy nábytku (kuchynská linka, vstavané skrine), fóliu neinštalujte.

Inštalácia vykurovacej fólie pod plávajúcu podlahu

Tento spôsob umožňuje inštaláciu po dokončení hrubých stavieb, priamo pred pokládkou vrchnej podlahy. Výhodou je možnosť postupnej inštalácie po jednotlivých miestnostiach, čo znižuje finančnú náročnosť naraz a umožňuje bývať v objekte počas inštalácie.

Najčastejšie chyby pri montáži a ako sa im vyhnúť

• Nesprávne rozloženie fólií: Fólie by mali pokrývať minimálne 80 % plochy miestnosti pre efektívne vykurovanie. Dodržiavajte schémy zapojenia.
• Prekročenie teplotných limitov: Určite správnu teplotnú hranicu pre podlahovú krytinu a vykurovací systém.
• Nedostatočná izolácia: Použitie kvalitnej izolačnej podložky (napr. XPS Top 70 s pevnosťou 700 kPa) je kľúčové pre rovnomerné rozloženie tepla a zníženie tepelných strát.
• Poškodenie fólie: Pri manipulácii buďte opatrní, aby nedošlo k prepichnutiu alebo inému poškodeniu.
• Nevynechanie priestoru pod nábytkom: Nezabudnite vynechať miesta pod pevným nábytkom bez nožičiek.
• Zanedbanie kontrolných meraní: Pred zapnutím systému a po ukončení inštalácie vykonajte meranie a kontrolu funkčnosti.
• Nesprávne zapojenie: Zapojenie elektrickej inštalácie musí vykonať autorizovaný elektrikár.

Časté otázky a odporúčania

Je lepšie inštalovať vykurovaciu fóliu pod poter alebo priamo pod plávajúcu podlahu?

Inštalácia pod poter poskytuje akumulačný typ kúrenia, kde poter dlhšie drží teplo a sála. Plávajúca podlaha vychladne rýchlejšie a termostat musí častejšie dohrievať. Pri inštalácii do poteru nie ste obmedzení výberom podlahovej krytiny. Betónový poter má lepšie akumulačné vlastnosti, zatiaľ čo anhydritový má rýchlejší nábeh.

Hodia sa vykurovacie fólie aj pod parkety, drevo, plast, dlažbu či vinyl?

Áno, fólie sú kompatibilné so všetkými bežnými podlahovými krytinami. Odporúčaná hrúbka krytiny je 7 až 13 mm. Pri inštalácii do poteru je možné použiť akúkoľvek vrchnú podlahovú krytinu.
