Zapojenie akumulačnej nádrže nižšie ako kotol: Praktický sprievodca

Akumulačná nádrž je kľúčovým prvkom moderných vykurovacích systémov, ktorý slúži na uchovávanie tepla vyrobeného zdrojom, ako je kotol, a pomáha stabilizovať prevádzku celého systému.

Výber a rozmery akumulačnej nádrže

Pri výbere akumulačnej nádrže je bežným odporúčaním vzorec 50 litrov nádrže na 1 kW výkonu kotla. V prípade potreby umiestnenia minimálne 1000-litrovej nádrže, ale s obmedzeným priestorom, napríklad 80-centimetrovými dverami, je dôležité zvážiť dostupné modely. Všetky 1000-litrové akumulačné nádrže okrem typu LSX sú zvyčajne dostupné vo verzii so šírkou 790 mm, čo umožňuje ich priechod užšími dverami.

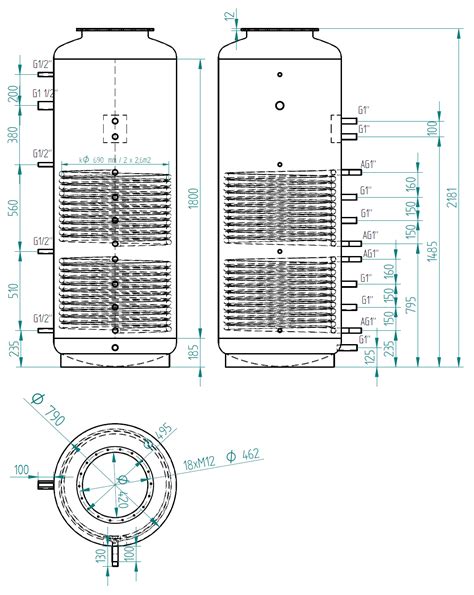

Jednotlivé typy nádrží sa líšia nielen rozmermi, ale aj počtom a umiestnením pripojovacích závitov. Napríklad typ LMG má všetky vývody usporiadané v jednej rade, zatiaľ čo typ LVT ich má v troch radoch. Typy LMT sú špeciálne navrhnuté pre prípravu teplej úžitkovej vody (TÚV) a môžu byť osadené až tromi výmenníkmi tepla.

Konštrukcia a podpora nádrží

Akumulačné nádrže sú zvyčajne umiestnené na stabilnom podstavci, ktorý zabezpečuje ich pevné a bezpečné postavenie na podlahe.

Predĺženie životnosti akumulačnej nádrže

Pre predĺženie životnosti akumulačnej nádrže sa odporúča dodržiavať správne prevádzkové podmienky. Je dôležité, aby bola nádrž riadne odvzdušnená a aby k jej objemu vody bola priradená primerane veľká expanzná nádoba. Anódová tyč, ktorá sa často používa v bojleroch, nezvyšuje životnosť akumulačnej nádrže.

Výmenníky tepla a dodávka

Spoločnosť dodáva akumulačné nádrže výhradne s oceľovým alebo nerezovým výmenníkom tepla, čo zaručuje ich odolnosť a efektivitu.

Priemerná doba dodania nádrže, ktorá je skladom, sa pohybuje v rozmedzí 1 až 5 pracovných dní. V prípade, že nádrž nie je na sklade, doba dodania je približne 3 týždne. Je však potrebné počítať s tým, že doba dodania sa môže meniť, najmä počas vykurovacej sezóny.

Manipulácia a vykládka

Akumulačné nádrže sú pri dodávke priskrutkované na paletu, čo uľahčuje ich vykládku paletovým vozíkom. Pri ďalšej manipulácii je nevyhnutné brať do úvahy hmotnosť nádrže a dostupné možnosti úchytov, aby sa predišlo poškodeniu alebo úrazu.

Izolácia a príslušenstvo

Pre minimalizáciu tepelných strát je možné nádrž izolovať pomocou plachty s minerálnou vlnou alebo inou vhodnou izolačnou hmotou, ktorá sa bežne používa napríklad na izoláciu potrubia. V prípade potreby je možné dodať aj plachtu pre väčšiu hrúbku izolácie, čím sa ešte viac zvýši energetická efektivita systému.

Pri inštalácii je dôležité zohľadniť umiestnenie a dĺžku vývodov nádrže. V prípade typu LMT je možné použiť prostredný závit s priemerom 6/4" pre pripojenie vykurovacieho telesa.

Funkcia akumulačnej nádrže v systéme

Zásobník Triven funguje ako zásobník tepla umiestnený medzi kotlom a vykurovacím systémom. Jeho hlavnou funkciou je akumulovať prebytočné teplo z kotla, ktoré nie je okamžite spotrebované vykurovacím systémom, a potom ho postupne uvoľňovať podľa potreby.

Ochrana kotla a systému

Ochrana spiatočky kotla je zabezpečená termostatickým ventilom alebo nabíjacou jednotkou, ktorá monitoruje minimálnu teplotu vratnej vody do kotla. Týmto sa predchádza kondenzácii a znižuje sa riziko poškodenia kotla.

Pre optimálnu prevádzku sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže. Tieto snímače slúžia na riadenie procesu nabíjania a vybíjania nádrže na základe nameraných teplôt, čím sa zabezpečuje maximálna efektivita a komfort.

Podlahové vykurovanie a zmiešavacie systémy

Pri systémoch s podlahovým vykurovaním je kľúčové správne nastavenie zmiešavacieho ventilu. Ten chráni podlahu a zabezpečuje komfort užívateľov tým, že zabraňuje prehrievaniu podlahy. Teplota v hornej časti nádrže je často nastavená na vyššiu hodnotu (napríklad 55 °C), zatiaľ čo podlahové vykurovanie zvyčajne vyžaduje nižšiu teplotu.

Je dôležité poznamenať, že maximálna teplota na podlahe je vždy určená konkrétnym zložením podlahy, použitou krytinou a projektovou špecifikáciou.

Expanzná nádoba v systéme

V uzavretom vykurovacom systéme je expanzná nádoba zvyčajne pripojená k vratnému potrubiu, teda k chladnejšej časti systému. Ideálnym miestom pre jej pripojenie je oblasť s pokojnejším prúdením vody, aby sa zabezpečila jej správna funkcia.

Odporúča sa tiež chrániť čerpadlá, ventily a rozdeľovač pred nečistotami, ktoré by mohli spôsobiť ich predčasné opotrebenie alebo poškodenie.
