Tento článok sa zaoberá detailným popisom problému s kotlom Protherm Tiger 24 KTZ verzie 12, ktorý sa prejavuje poklesom teploty pri ohreve teplej úžitkovej vody (TÚV) a následným nedostatočným vykurovaním. Popisujeme pozorované správanie kotla v rôznych prevádzkových režimoch a hľadáme možné príčiny chybného fungovania.
Popis problému a aktuálne nastavenia kotla
Užívateľ popisuje problém s kotlom Protherm Tiger 24 KTZ ver. 12, ktorý sa prejavuje slabým hriatím radiátorov a postupným chladnutím miestností. Servisné zásahy zatiaľ nepriniesli trvalé riešenie. Kotol bol nainštalovaný približne v roku 2009.
Aktuálne nastavenia kotla sú nasledovné:
- TÚV: 45 °C (údaj na displeji s blikajúcou bodkou počas ohrevu)
- VV (voda na vykurovanie): 60 °C (údaj na displeji bez bodky počas ohrevu)
- Čerpadlo: nastavené na rýchlosť III.
- Termostat: zapína kotol pri teplote pod 22 °C, vypína pri teplote nad 23 °C.
- Pri teplote v miestnosti pod 22 °C je teplota VV nastavená na približne 35 °C (zistené z displeja pred zapálením horáka).
Pozorovanie kotla bez funkcie ohrevu TÚV
Počas prvého pozorovania bola funkcia ohrevu TÚV úplne odstavená. Kotol reagoval na požiadavku termostatu, zaplo sa čerpadlo (zobrazuje sa 35 °C VV) a po chvíli sa zapálil horák. Teplota VV postupne stúpala na požadovaných 60 °C a kotol pracoval bez problémov približne 30 minút. Následne, po dosiahnutí 23 °C v miestnosti, termostat vypol kotol (najprv horák, potom čerpadlo).
Tento cyklus sa opakoval každé približne 2 hodiny, čo naznačuje bezproblémovú funkciu kotla v režime iba vykurovania.
Pozorovanie kotla s funkciou ohrevu TÚV
Problémy sa začali prejavovať po opätovnom zaradení funkcie ohrevu TÚV (nastavené na 45 °C).
2. Pozorovanie kotla (počas vykurovania miestnosti)
Keď teplota TÚV klesla pod nastavených 45 °C (napríklad na 40 °C), došlo k prepnutiu trojcestného ventilu (3CV), horák zvýšil výkon a prebiehal ohrev TÚV. Na displeji sa striedavo zobrazovala teplota kotla (80 °C) a požadovaná teplota TÚV (45 °C).
Po dosiahnutí 45 °C TÚV (po 3-4 minútach) sa kotol prepol do režimu ohrevu VV. Horák sa vypol, čerpadlo bežalo. Následne sa horák opäť zapol pre ohrev VV. Pozorovala sa teplota VV na 60 °C, ale teplota TÚV stúpla na 50 °C a neskôr až na 53 °C. Ak v tomto čase nedošlo k odberu TÚV a teplota v miestnosti dosiahla 23 °C, termostat vypol kotol.
3. Pozorovanie kotla (pri požiadavke na ohrev VV)
Keď teplota v miestnosti klesla na 22 °C a termostat dal požiadavku na ohrev VV, zaplo sa čerpadlo (displej zobrazoval 35 °C VV) a po chvíli sa zapálil horák. Teplota VV začala pomaly stúpať.
Chybné správanie: Počas ohrevu VV došlo k postupnému znižovaniu teploty TÚV z 50 °C až pod 45 °C, napriek tomu, že nebol vykonaný žiadny odber TÚV. Toto zníženie teploty TÚV vyvolalo prepnutie trojcestného ventilu, zvýšenie výkonu horáka a opätovný ohrev TÚV na 45 °C.
Po dosiahnutí 45 °C TÚV (po 3-4 minútach) sa kotol prepol späť do režimu ohrevu VV. Horák sa vypol, čerpadlo bežalo. Teplota VV bola v tom čase len 38 °C. Následne sa horák opäť zapol pre ohrev VV.
Na displeji bolo pozorované, že teplota TÚV bola len mierne nad 45 °C (napr. 48 °C) a po ďalších 3-4 minútach klesala k 45 °C. Medzitým kotol ohrial VV len na 40 °C. Následne teplota TÚV klesla pod 45 °C, čo opäť spustilo cyklus prerušenia ohrevu VV a začatie ohrevu TÚV.
Tento neustály cyklus prerušovania ohrevu VV a ohrevu TÚV spôsobuje, že kotol nedokáže dodávať radiátorom dostatočne teplú vodu (60 °C), a preto miestnosť chladne.
Možné príčiny problému
Chybné správanie kotla spočíva v tom, že dochádza k ochladzovaniu TÚV počas ohrevu chladnej vody na vykurovanie. Toto následne vyvoláva neustále cyklovanie kotla za účelom ohrevu TÚV, čo bráni efektívnemu vykurovaniu.
Medzi možné príčiny patria:
- Chybný trojcestný ventil: Ventil nemusí správne tesniť a dochádza k nežiaducemu miešaniu vody medzi okruhom TÚV a VV, alebo ventil nereaguje správne na riadiace signály.
- Problém so sekundárnym výmenníkom: Môže byť zanesený vodným kameňom alebo inými nečistotami, čo znižuje jeho účinnosť pri odovzdávaní tepla.
- Nedostatočný prietok vody: Problémy s obehovým čerpadlom alebo zanesené potrubia môžu spôsobiť nízky prietok, ktorý ovplyvňuje výmenu tepla.
- Chyba v riadiacej elektronike: V zriedkavých prípadoch môže byť problém v riadiacej jednotke kotla, ktorá nesprávne riadi funkciu trojcestného ventilu alebo iných komponentov.

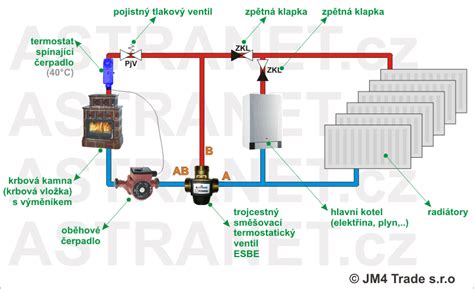

Provoz kotle s termostatickým směšovacím ventilem TSV B
Doporučenie k pravidelným prehliadkam
Pre zabezpečenie bezporuchovej prevádzky, zachovanie účinnosti plynového zariadenia a predĺženie jeho životnosti sa odporúča vykonávať pravidelné prehliadky plynového zariadenia aj po záručnej dobe. Tieto prehliadky by mali vykonávať autorizované servisné firmy.
V rámci prehliadok pre závesné kotly sa vykonávajú tieto úkony:
- Nastavenie expanznej nádoby, čistenie a kontrola funkcie automatického odvzdušňovacieho ventilu a poistného ventilu.
- Demontáž, čistenie a kontrola plynového horáka, trysiek, elektród a primárneho výmenníka.
- Čistenie ventilátora, kontrola tesnosti manostatových hadičiek a nastavenie manostatu.
- Pri kotloch s ohrevom TÚV: odvápnenie sekundárneho výmenníka, demontáž a čistenie trojcestného ventilu, čistenie vstupného sita úžitkovej vody.
- Overenie správneho odťahu spalín.
- Kontrola tesnosti všetkých spojov.
- Výber a čistenie sitka plynového ventilu, nastavenie výkonu kotla, kontrola zapaľovania a bezpečnostných prvkov.
- Orientačná kontrola elektroinštalácie.
- Demontáž a čistenie primárneho výmenníka (spaliny-voda).
- Demontáž a čistenie motorovej časti obehového čerpadla.
