Ako zapojiť termostat: Podrobný návod

Tento manuál poskytuje detailný prehľad rôznych možností zapojenia termostatov pre zabezpečenie ich správneho fungovania so spínanou záťažou. Je určený pre nasledujúce verzie termostatov a súvisiace produkty.

Prehľad ponúkaných termostatov

Na trhu sú dostupné rôzne typy termostatov, ktoré sa líšia svojimi funkciami, určením a cenou:

• Termostat V10.1 (10A): Navrhnutý pre použitie v liahňach.
• Termostat (5A): Vhodný pre liahne a odchovne.
• Termostat s 2x relé: Umožňuje ovládanie ohrevu aj chladenia (10A).
• 2V1 Kombinovaný termostat - hygrostat: Kombinuje funkcie termostatu a hygrostat s aktívnym senzorom pre napájanie 230V. Pôvodná cena bola €36.50, aktuálna cena je €28.50.
• EasyTemp 2V1 Termostat Hygrostat: Ponúka kombináciu termostatu a hygrostat s 2 relé, s prevádzkovým rozsahom -20 až +60°C / 0-100% vlhkosti. Pôvodná cena bola €39.00, aktuálna cena je €30.00.
• LED Termostat na DIN lištu: Určený pre ohrev/chladenie v rozsahu -45°C až +110°C. Cena je €40.00.
• 12V digitálny termostat: Dodávaný so senzorom teploty, cena €16.00.
• TWINLED Nastaviteľný termostat s časovačom V10.1: Pracuje s napätím 230V, má 2x10A relé a rozsah -50℃ až +120℃. Cena je €19.00.
• LED Regulátor teploty s čidlom: S príkonom 5A a napájaním 230V, cena €10.00.

Princíp fungovania a zapojenie základného termostatu (V10.1 a 5A)

Tento typ termostatu disponuje tromi hlavnými skupinami pripojení:

• 1-2 kontakty: Slúžia ako spínacie relé.
• 3-4 kontakty: Určené pre napájanie termostatu.
• 7-8 kontakty: Pripojenie teplotného senzora.

Ako funguje spínanie

Po dosiahnutí nastavenej štartovnej teploty, termostat spojí vývody 1-2. Tým dôjde k uzavretiu elektrického obvodu medzi napájaním a pripojenou záťažou (napr. ohrievačom). Keď teplota dosiahne vopred stanovenú cieľovú teplotu, relé sa rozopne a kontakty 1-2 sa opäť rozpoja, čím sa preruší napájanie záťaže.

Zapojenie termostatu s dvojitým relé (pre chladenie a ohrev)

Tento typ termostatu je navrhnutý pre komplexnejšiu reguláciu teploty, kde je potrebné ovládať ako ohrev, tak aj chladenie.

Pripojenie napájania a senzora

• Do svoriek termostatu 1-2 sa privádza napájacie napätie.
• Svorky 3-4 sú určené pre pripojenie odporového čidla teploty. V tomto prípade na polarite pripojenia nezáleží.

Ovládanie ohrevu a chladenia

• Svorky 5-6 sú primárne určené pre ovládanie ohrevu.
• Svorky 7-8 sú určené pre ovládanie chladenia.

Princíp fungovania dvojitého relé

Po dosiahnutí štartovnej teploty termostat spojí príslušné výstupy (5-6 pre ohrev, alebo 7-8 pre chladenie, v závislosti od nastavenia). Fázový prúd potom preteká do pripojenej záťaže. Pre správne fungovanie je potrebné na kontakt cievky A1 pripojiť fázový výstup z termostatu a na kontakt A2 nulový vodič.

Možnosti rozšírenia a praktické využitie

Predĺženie senzora

U všetkých uvedených typov termostatov je možné predĺžiť pripojovací kábel k senzoru. Je potrebné použiť kvalitnú dvojlinku, zabezpečiť pevné a dobre zaizolované spoje.

Praktické aplikácie termostatov

Termostaty nachádzajú široké uplatnenie v rôznych oblastiach:

• Chovateľstvo: Regulácia teploty v liahňach, odchovniach a teráriách.
• Mraziace a chladiace systémy: Udržiavanie požadovanej teploty v chladničkách, mrazničkách alebo chladiacich boxoch.
• Solárne systémy: Riadenie ohrevu vody v solárnych kolektoroch.
• Ohrev vody: Regulácia teploty v bojleroch alebo iných ohrevných systémoch.
• Priemyselné aplikácie: Kontrola teploty v rôznych výrobných procesoch.

Tieto termostaty sú mimoriadne užitočné a ich využitie je možné nájsť v mnohých ďalších oblastiach.

Funkcie termostatu

Moderné termostaty ponúkajú širokú škálu funkcií pre precíznu kontrolu teploty:

• Prepínanie medzi módmi: Možnosť prepínať medzi režimami pre chladenie a ohrievanie.
• Nastavenie teploty a kalibrácia: Umožňujú nastaviť presnú cieľovú teplotu a kalibrovať meranie.
• Oneskorený nábeh chladenia: Funkcia, ktorá je obzvlášť užitočná pre zariadenia s kompresorom, aby sa predišlo jeho poškodeniu pri opakovanom spínaní.
• Alarm: Upozornenie pri prekročení nastavených teplotných limitov alebo pri zlyhaní senzora.
• Jedno relé: Funguje ako spínač elektrického obvodu pre pripojenú záťaž.

Technické parametre a rozmery

Rozmery termostatu

• Rozmery prednej časti (displej): 75mm x 34.5mm
• Odporúčaný výrez do panelu: 71mm x 29mm
• Celkové rozmery: 75mm x 34.5mm x 85mm
• Dĺžka káblu so senzorom: 1m

Termostat je navrhnutý pre jednoduchú montáž do panelu, pri ktorej je potrebné myslieť na dostatočný priestor pre elektrické pripojenie.

Špecifikácie

• Teplotný rozsah: -50°C až +110°C (niektoré verzie môžu mať rozsah -20°C až +100°C)
• Rozlíšenie teploty: 1°C
• Zobrazovanie v desatinách: 0.1°C
• Presnosť: ±0.3°C v rozsahu -20°C až +70°C
• Napájanie: 230V striedavé napätie, 50/60Hz
• Spotreba energie: Menej ako 3W
• Maximálny prúd relé: 5A alebo 10A pri 240V (pre chladenie aj ohrev)

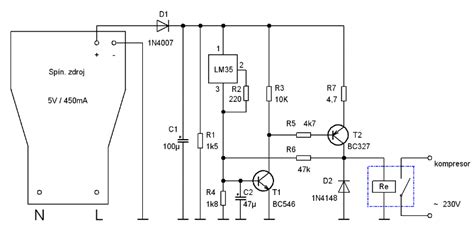

Schéma zapojenia termostatu (univerzálna)

Nasledujúca schéma popisuje pripojenie jednotlivých komponentov k relé termostatu:

• Kontakty 1 a 2: Pripojenie relé pre spínanie záťaže (napr. ohrievacia špirála, motor, keramický ohrievač).
• Kontakty 3 a 4: Pripojenie napájania (fázový a nulový vodič 230V).
• Kontakty 5 a 6: Slúžia pre továrenské nastavenia a sú blokované skratovaním tohto obvodu. Užívateľ ich nemôže priamo modifikovať.
• Kontakty 7 a 8: Pripojenie teplotného čidla.

Príklad fungovania systému

Termostat reguluje prevádzku keramického ohrievača. Po dosiahnutí cieľovej teploty vypne relé, čím preruší tok elektrického prúdu do ohrievača. Po poklese teploty pod nastavenú hodnotu relé opäť zapne a ohrievač začne pracovať.

Príklad práce s termostatom

Pre lepšie pochopenie fungovania termostatu si ukážeme príklady nastavenia:

Mód ohrievania (H)

Ak nastavíte cieľovú teplotu na 40°C a hodnotu hysterézie (CP alebo D) na 10°C:

• Relé sa spojí (zapne ohrev), keď teplota klesne na 30°C (cieľová teplota - hodnota hysterézie).
• Relé sa rozpojí (vypne ohrev), keď teplota dosiahne 40°C.

Mód chladenia (C)

Ak nastavíte mód na chladenie (HC menu na C), cieľovú teplotu na 40°C a hodnotu hysterézie (CP alebo D) na 10°C:

• Termostat zapne relé (aktivuje chladenie), keď teplota stúpne na 50°C (cieľová teplota + hodnota hysterézie).
• Termostat vypne relé, keď teplota klesne na 40°C.

Čidlo termostatu je zvyčajne umiestnené v kovovom obale pre lepšiu odolnosť.

Ovládanie a nastavenie termostatu

Ovládanie termostatu je intuitívne a umožňuje detailné prispôsobenie jeho funkciám:

• Vypnutie/Zapnutie: Stlačením tlačidla RST po dobu 3 sekúnd sa termostat vypne.
• Navigácia v menu: Tlačidlo SET slúži na vstup do menu a potvrdenie voľby. Šípky ▲ a ▼ slúžia na pohyb v menu a nastavenie hodnôt.
• Rýchle nastavenie: Podržaním šípky (hore alebo dole) po dobu 3 sekúnd sa číslice menia rýchlejšie.
• Výstup z nastavenia: Tlačidlo SET slúži aj na ukončenie nastavovania.

Podrobné nastavenia

Pre vstup do pokročilých nastavení termostatu podržte tlačidlo SET na 3 sekundy. Pomocou šípok ▲ a ▼ prechádzajte možnosťami nastavenia. Po výbere požadovanej možnosti opäť stlačte SET a pomocou šípok nastavte žiadanú hodnotu. Zmeny uložíte stlačením tlačidla RST.

Indikácia pomocou LED diód

Na ľavej strane displeja sa nachádzajú LED diódy:

• WORK: Indikuje prevádzku termostatu (svieti pri chladení alebo ohrievaní).
• SET: Svieti pri vstupe do nastavení termostatu.

Nastavenia ohrevu a chladenia (HC kód)

Stlačením tlačidla "SET" na niekoľko sekúnd sa zobrazí menu. Vyberte kód HC a potvrďte stlačením SET. Následne si môžete vybrať medzi módmi H (ohrievanie) alebo C (chladenie) pomocou šípok.

Funkcia hysterézie (D)

Hysterézne limity určujú maximálny interval medzi zapnutím a vypnutím relé. Minimálny interval je 1°C, maximálny je 15°C.

Nastavenie hysterézie

Pre vstup do menu podržte tlačidlo SET na 3 sekundy. Pomocou šípok vyberte možnosť D, opäť stlačte SET a pomocou šípok nastavte požadovanú hodnotu.

Kalibrácia teploty

Ak zistíte nezrovnalosť medzi meranou teplotou a hodnotou zobrazovanou termostatom, môžete využiť funkciu kalibrácie. Pred kalibráciou sa odporúča vykonať viacero meraní a zaznamenať odchýlku v požadovanom rozsahu teplôt.

Nastavenie pre kalibráciu (CA funkcia)

Po stlačení tlačidla SET na 3 sekundy vstúpte do nastavení termostatu. Zvoľte funkciu CA a pomocou šípok ▲ alebo ▼ nastavte požadovanú korekciu (kladná alebo záporná hodnota, prípadne 0).

Príklad kalibrácie

Ak reálna teplota je 25°C a termostat ju tiež ukazuje, hodnota CA je 0. Ak chcete, aby termostat ukazoval 26°C, nastavte CA na 1. Pre zobrazenie 24°C nastavte CA na -1.

Táto funkcia je užitočná najmä v prípadoch, kde nie je možné umiestniť senzor priamo do meraného prostredia.

Funkcia spomaleného štartu (PT)

V chladiacom móde sa termostat najprv zapne a následne meria hodnotu alebo hysteréziu plus nastavenú hodnotu. Táto funkcia je odporúčaná pre zariadenia obsahujúce kompresor.

Nastavenie oneskorenia

V menu termostatu zvoľte možnosť PT, potom stlačte SET a pomocou šípok navoľte požadovaný parameter oneskorenia.

Horný a dolný limit (HS a LS)

Táto funkcia umožňuje nastaviť bezpečné limity pre regulovanú teplotu, čím sa kontroluje rozsah hodnôt, v ktorých môže termostat pracovať.

Nastavenie HS a LS limitu

Nastavte horný limit (HS) napríklad na +15°C a dolný limit (LS) na -10°C. Teplota termostatu bude potom možné voliť iba v tomto definovanom rozsahu.

Externý termostat: Princíp fungovania a zapojenie

Externý termostat je kľúčovým komponentom pre efektívne riadenie vykurovacích a chladiacich systémov. Jeho úlohou je udržiavať požadovanú teplotu v priestore reguláciou prevádzky kotla, klimatizačnej jednotky alebo iného zariadenia.

Princíp fungovania

Termostat meria aktuálnu teplotu pomocou senzora a porovnáva ju s nastavenou cieľovou teplotou. V prípade odchýlky vyšle signál riadiacej jednotke systému, aby upravila svoju činnosť.

Senzor teploty

Srdcom termostatu je teplotný senzor, ktorý monitoruje okolitú teplotu a premieňa ju na elektrický signál. V moderných termostatoch sa často používajú digitálne senzory s vysokou presnosťou.

Riadiaca jednotka a logika

Signál zo senzora spracováva riadiaca jednotka termostatu, ktorá porovnáva nameranú teplotu s užívateľsky nastavenou hodnotou a na základe toho rozhoduje o ďalšej činnosti systému.

Výstupný signál

Po spracovaní informácií termostat generuje výstupný signál (elektrický impulz alebo zmena napätia/prúdu) pre riadiacu jednotku vykurovacieho alebo chladiaceho zariadenia.

Typy externých termostatov a ich zapojenie

Nízkonapäťové termostaty (typicky 24V AC)

Tento typ je najbežnejší v domácnostiach. Vyžaduje pripojenie k nízkonapäťovému transformátoru.

• R (alebo Rh/Rc): Napájanie 24V AC.
• W: Pripojenie k vykurovaciemu zariadeniu.
• Y: Pripojenie k chladiacemu zariadeniu.
• G: Pripojenie k ventilátoru.
• C: Spoločný vodič pre trvalé napájanie (nie vždy potrebný).

Sieťové termostaty (230V)

Pracujú priamo so sieťovým napätím 230V a sú vhodné pre priame ovládanie elektrických ohrievačov.

• L (fáza): Pripojenie fázového vodiča.
• N (nulový vodič): Pripojenie nulového vodiča.
• 1 (výstup): Výstupný vodič k zariadeniu.

Upozornenie: Pri práci s napätím 230V je nevyhnutné dodržiavať bezpečnostné pokyny a v prípade neistoty sa poradiť s kvalifikovaným elektrikárom.

Bezdrôtové termostaty

Skladajú sa z prijímača (pripojený k zariadeniu) a vysielača (samotný termostat), ktoré komunikujú bezdrôtovo.

Dôležité aspekty pri zapojení

• Výber správneho miesta: Termostat umiestnite na vnútornú stenu, mimo priameho slnečného žiarenia, prievanu a zdrojov tepla/chladu. Ideálna výška je cca 1,5 metra od podlahy.
• Správne pripojenie vodičov: Presne dodržiavajte schému zapojenia výrobcu.
• Napájanie: Uistite sa, že termostat je správne napájaný (transformátor pre nízkonapäťové, správne pripojenie k sieti pre 230V).
• Kalibrácia a nastavenie: Po zapojení skontrolujte a nastavte parametre ako cieľová teplota a hysterézia.

Termostat zapojenie a osadenie - bežné problémy a riešenia

• Nefunguje kúrenie/chladenie: Skontrolujte napájanie termostatu, správnosť zapojenia vodičov (W, Y), cieľovú teplotu a funkčnosť samotného zariadenia.
• Nesprávne meranie teploty: Uistite sa, že termostat nie je v blízkosti zdrojov tepla/chladu. V prípade digitálnych termostatov môže pomôcť reštart.
• Neočakávané vypínanie/zapínanie: Skontrolujte nastavenie hysterézie. Príliš nízka hodnota môže spôsobiť časté spínanie.

Inštalácia termostatu rúry

Ak ste domáci majster, inštaláciu nového termostatu rúry môžete zvládnuť aj sami:

1. Vypnite napájanie rúry.
2. Nájdite a opatrne vyberte starý termostat.
3. Odpojte vodiče od svoriek starého termostatu.
4. Pripojte nový termostat k vodičom rovnakým spôsobom.
5. Vložte nový termostat na určené miesto.
6. Upevnite vodiče elektrickou páskou a priskrutkujte panel späť na miesto.

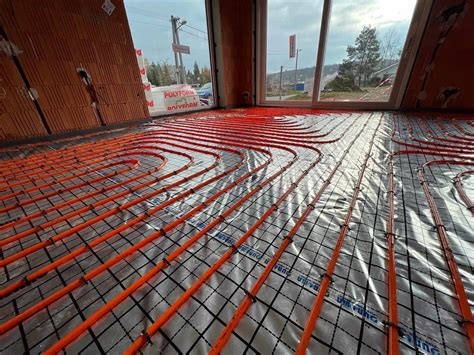

Podlahové kúrenie a jeho regulácia

Systémy podlahového kúrenia prinášajú množstvo výhod a vyžadujú správnu reguláciu pomocou termostatu.

Úloha termostatu pri podlahovom kúrení

Termostat reguluje teplotu v miestnosti a zabezpečuje efektívne vykurovanie. Umožňuje nastaviť teplotu pre konkrétne miestnosti a časy.

Typy termostatov

• Mechanické: Nevyžadujú zdroj energie.
• Elektrické: Pripojené na elektrickú sieť alebo batérie.
• Digitálne: Poskytujú presné údaje a pokročilé funkcie.
• Analógové: Staršie typy, často nahradené digitálnymi.

Zapojenie termostatu pre elektrické podlahové kúrenie

Termostat sa priamo pripája na elektrické vykurovacie káble (výkon 2300-3680W). Externý teplotný snímač sa vloží do rúrky pod podlahovou krytinou, pričom medzi špičkou snímača a vykurovacím káblom by mal byť minimálny odstup 3 cm.

Pri zapojení do rúrky s inými káblami hrozí rušenie termostatu.

Termostaty pre podlahové kúrenie sa napájajú na 230V elektrický okruh a majú zvyčajne zreteľne označené svorky.

Smart termostaty a moderné možnosti

Moderné smart termostaty umožňujú ovládanie cez smartfón pomocou Wi-Fi pripojenia, diaľkové nastavenie teploty, ovládanie chladenia, alebo prispôsobenie teploty podľa vonkajšej teploty či denného času.

Podlahové kúrenie je ideálne pre dobre zateplené stavby. Pri výbere a zapojení termostatu vám odborníci radi poradia.
