Elektrické kotly Protherm predstavujú moderné a kvalitné riešenia pre vykurovacie systémy, kombinujúce úspornosť, elegantný dizajn a pokročilé technológie. Tieto kotly sú navrhnuté tak, aby zabezpečovali optimálnu tepelnú pohodu s efektívnou reguláciou výkonu. Medzi kľúčové komponenty, ktoré umožňujú túto reguláciu, patria relé, zodpovedné za spínanie vykurovacích špirál a prispôsobovanie výkonu potrebám systému.
Úvod do elektrických kotlov Protherm a ich riadenia

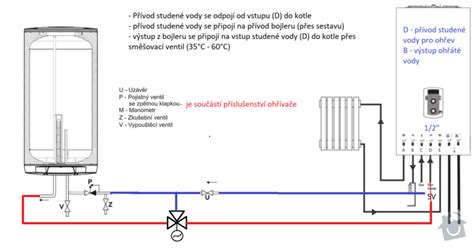

Kotly Protherm, ako napríklad modely Skat a Raja, sú vyrábané na Slovensku a sú známe svojimi vysokými výkonovými charakteristikami. Sú určené pre rôzne typy nehnuteľností, od rodinných domov a bytov až po kancelárie a prevádzky. Tieto zariadenia slúžia ako priamy zdroj tepla a vďaka svojmu závesnému prevedeniu umožňujú aj prípravu teplej vody v externom zásobníku.
Charakteristickými rysmi zariadení sú:
- Valcový výmenník tepla vyrobený z ocele.
- Vykurovacie odpory vyrobené z medi.
- Inovatívne prvky ako čerpadlo s automatickým ventilom na odvádzanie vzduchu.
- Indikátor tlaku, bezpečnostný ventil a expanzná nádrž (napr. 10 litrová).
Elektrické kotly Protherm disponujú elektrickou spínacou jednotkou, ktorá umožňuje ľahkú reguláciu výkonu. Nastavenie sa vykonáva pomocou spínačov alebo prostredníctvom elektronickej regulácie, ktorá poskytuje funkciu regulácie výkonu a krokového vypínania. Pri zapnutí stupňov ohrevu je spravidla poskytnuté oneskorenie, napríklad približne 20 sekúnd, čo pomáha predchádzať vzniku silných rázov napätia a chráni zariadenie pred poruchou.
Regulácia výkonu a správanie relé
Mikroprocesorové riadenie elektrických kotlov Protherm, ako je to u modelu Raja, zabezpečuje jednoduché a prehľadné ovládanie. Kotol dokáže automaticky odopínať výkonové stupne v závislosti od aktuálneho zaťaženia domovej elektrickej siete, čím predchádza preťaženiu. Regulácia výkonu je možná plynule, napríklad v rozsahu od 1 kW až do 28 kW, pričom regulácia prebieha po jednom stupni.
Kotly sú zároveň vybavené ochranou proti preťaženiu siete, ktorá v prípade detekcie preťaženia automaticky zníži výkon, čím zabráni výpadku elektrického prúdu. Je dôležité poznamenať, že ak nie je nastavený minimálny výkon kotla, bude kotol pracovať iba na najnižšom výkone. V prípade ohrevu teplej úžitkovej vody (TÚV) nie je výkon často regulovaný a kotol pracuje vždy na plný výkon, čo zabezpečuje rýchlejšie zohriatie vody.
Prípadová štúdia: Časté spínanie relé u Protherm Ray 6kW
Užívatelia niekedy hlásia správanie, kedy elektrický kotol po zapnutí vykurovania neustále prepína cez relé vykurovacie špirály, čo môže byť rušivé a spôsobuje neustále zmeny teploty vykurovacej vody. Ako príklad bol zaznamenaný problém s elektrokotlom Protherm Ray 6 kW, ktorý je riadený izbovým termostatom Protherm Thermolink P so snímačom vonkajšej teploty.
Problém spočíva v tom, že regulátor kotla zdanlivo nedokáže vyregulovať teplotu na požadovanú hodnotu určenú termostatom. Hoci kotol má obmedzenú reguláciu na šesť úrovní výkonu (šesť špirál po 1kW), teplota môže skákať v rozmedzí desiatich stupňov a kotol spína špirály chaoticky. Napríklad, môže začať na troch špirálach, vyhreje vodu na 37 stupňov (pri maximálnej teplote vykurovacej vody nastavenej na 45 stupňov v servisnom menu), potom vypne dve špirály, hneď vzápätí zapne štyri atď. Zdá sa, že v tomto procese nie je žiadny systém, čo znemožňuje efektívnu reguláciu teploty vykurovacej vody.
Servisní technici v takýchto prípadoch občas tvrdia, že ide o normálny stav a že takto fungujú všetky kotly. Vysvetľujú to tým, že termostat neustále posiela do kotla cez eBUS meniacu sa teplotu vykurovacej vody. Toto vysvetlenie však nie je celkom jasné, keďže parametre ako vonkajšia teplota, požadovaná teplota a skutočná teplota v izbe sa zvyčajne nemenia tak rýchlo.
How Relays Work | What is a Relay? | Electromagnetic Relays Explained | Relay Logic Fundamentals
Pokusy o riešenie problému zahŕňali nastavenie automatickej detekcie vykurovacej krivky cez izbový termostat, manuálne nastavenie vykurovacej krivky a dokonca aj vypnutie funkcie izbového termostatu (kedy termostat berie len teplotu z vonkajšieho snímača), no správanie kotla zostalo rovnaké pri všetkých nastaveniach.
Takéto časté a chaotické spínanie relé vzbudzuje obavy o ich životnosť. Relé majú podľa datasheetu normu napríklad okolo 30 000 zopnutí pri plnom výkone, a ak sú spínané príliš často, ich životnosť sa môže výrazne skrátiť.
Diagnostika a možné príčiny nepravidelného spínania relé
Ak kotol Protherm vykazuje nepravidelné a príliš časté spínanie relé, je dôležité zvážiť niekoľko faktorov a možnosti diagnostiky. Hoci priamy "návod, ako vyskúšať relé na Protherm", v zmysle komplexného elektrického testu, zvyčajne vyžaduje kvalifikovaného technika, používateľ môže vykonať určitú predbežnú diagnostiku správania systému.
Pre "testovanie" relé v širšom kontexte, je potrebné najprv vylúčiť problémy s riadiacimi vstupmi:
- Kontrola nastavení termostatu: Uistite sa, že všetky nastavenia izbového termostatu a externých snímačov (napr. vonkajšej teploty) sú správne nakonfigurované a zodpovedajú požiadavkám vykurovacieho systému a kotla. Skontrolujte nastavenie vykurovacej krivky.
- Senzory: Skontrolujte pripojenie a funkčnosť všetkých teplotných senzorov. Nesprávna funkcia senzora môže viesť k nesprávnym hodnotám a následne k chybnému riadeniu spínania relé. Napríklad, dlhý kábel k senzoru s nevhodným prierezom môže spôsobovať problémy.
- Riadiaca doska: Ak problémy pretrvávajú, môže ísť o poruchu riadiacej dosky, ktorá nesprávne spracováva údaje zo senzorov alebo má chybný algoritmus riadenia.
- Napájanie: Skontrolujte kvalitu napájania. Prípadné rušenie v elektrickej sieti môže spôsobovať chyby v meraniach a ovplyvňovať riadiacu elektroniku.
Ak kotol nepretržite prepína relé a teplota vody nestabilne kolíše, ako bolo popísané v prípade Protherm Ray 6kW, je to silný indikátor toho, že systém nefunguje optimálne. V takýchto situáciách by sa mala vyhľadať odborná pomoc.
Vo všeobecnosti platí, že pri akýchkoľvek poruchách alebo neštandardnom správaní kotla je najlepšie kontaktovať špecializovanú servisnú organizáciu. Neoprávnená manipulácia môže ovplyvniť záruku na zariadenie a viesť k ďalším komplikáciám. Servisný technik, ktorý uvádza kotol do prevádzky, je povinný oboznámiť užívateľa s bezpečnostnými opatreniami a s tým, ktoré operácie má užívateľ právo vykonávať nezávisle a ktoré len kvalifikovaný špecialista.
Bezpečnosť a údržba elektrických kotlov
Pre dlhodobú a spoľahlivú prevádzku elektrického kotla Protherm je nevyhnutné dodržiavať pokyny výrobcu a pravidelne vykonávať údržbu. Kotol spolu s príslušným vybavením musí byť inštalovaný a používaný v súlade s projektovou dokumentáciou, platnými zákonmi a technickými predpismi. Uvedenie kotla do prevádzky po inštalácii môže vykonať iba špecialista certifikovaný spoločnosťou Protherm.
Pre zaistenie bezpečnosti a optimálnej funkčnosti je dôležité:
- Používať len originálne náhradné diely.
- Nevykonávať zásahy do vnútornej konštrukcie kotla ani v ňom robiť akékoľvek zmeny.
- V prípade dlhšieho odstavenia kotla sa odporúča vyprázdniť ho a odpojiť od napájania.
- Neodstraňovať ani nepoškodzovať označenia alebo nápisy na kotle.
- Skontrolovať neporušenosť a úplnosť dodávky pri kúpe.
- Uistiť sa, že typ kotla je podľa svojich vstupných parametrov (uvedených na typovom štítku) vhodný pre prevádzku v danej oblasti.
Informácie o sériovom čísle, typovom označení a technických údajoch kotla sú uvedené na typovom štítku, umiestnenom na spodnom paneli bubna kotla. Pre prečítanie týchto informácií je potrebné demontovať predný panel plášťa kotla.
