Otázka vykurovania v dome je jednou z kľúčových otázok, ktoré si treba položiť. Jednou z najpopulárnejších možností vykurovania je podlahové kúrenie, ktoré je obľúbené najmä vďaka svojej efektivite a množstvu výhod. Teplo sa na podlahe rozloží rovnomerne, nevysušuje vzduch a na pohľad ho vôbec nie je vidieť. Sálanie z podlahového kúrenia dokáže vytvoriť tepelnú pohodu aj s o 2°C stupne nižšou teplotou v miestnosti než je to pri radiátoroch.
Napriek svojim výhodám je však položenie podlahového kúrenia tak, aby bez problémov fungovalo, komplikované. Najväčšou nevýhodou podlahového kúrenia sú potenciálne opravy. Ak vykurovací systém netesní, dôjde k zaneseniu, prípadne korózii vykurovacích rúrok, je nutné vyhľadať pomoc odborníka.
Plánovanie a projektovanie podlahového vykurovania
Správna pokládka vykurovacej rúrky pre podlahové kúrenie je kľúčová. Hoci väčšina investorov má projekt od projektanta na stavebné povolenie, treba si uvedomiť, že tento projekt nie je vždy dostatočne detailný pre realizáciu. Preto je dôležité neposielať ho firmám na nacenenie montáže podlahového kúrenia ako realizačný projekt.

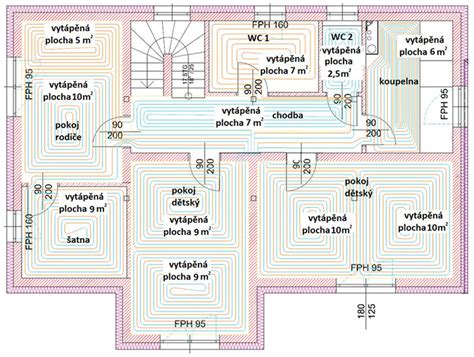

Pred samotnou montážou je nevyhnutné naplánovať trasy rúrok. Toto plánovanie by sa malo uskutočniť podľa umiestnenia rozdeľovača podlahového vykurovania, ideálne priamo na vytlačenom projekte podlahového vykurovania. Ak projekt nemáte, postačí aspoň pôdorys domu. Všetky tieto faktory je nutné vziať do úvahy pri projektovaní podlahového kúrenia.
Návrh podlahovky a skladba podlahy by mali byť jasné už pri plánovaní hrubej stavby. Ak však ešte nemáte osadené dvere, respektíve presklené steny, stále je čas rozhodnúť sa, ako vyskladať jednotlivé vrstvy izolácie, podlahového vykurovania a poteru. Projekt - návrh podlahového kúrenia si určite nechajte vypracovať riadnemu projektantovi.
Faktory ovplyvňujúce dĺžku potrubia a jeho rozmiestnenie
Systém pokládky rúrky je zvyčajne v smere hodinových ručičiek z pravej strany pohľadu na rozdeľovač podlahového kúrenia. Je dôležité, aby sa rúrky nikde nekrižovali. Zároveň sa snažíme navrhnúť čo najmenej prestupov cez stenu, pričom cez každý prestup cez stenu a cez zónu dávame vykurovaciu rúrku do chráničky.
Ak je miestnosť rozdelená na viac okruhov, je potrebné si rozpočítať plochy tak, aby boli približne rovnaké. Tým sa dosiahnu rovnaké tlakové straty na okruhoch a vyrovnaný systém.
Rozostupy rúrok podľa typu miestnosti a požadovanej teploty
Rozostupy rúrok sú kľúčové pre dosiahnutie optimálnej teploty v každej miestnosti a priamo ovplyvňujú celkovú dĺžku potrubia:
- Prechodové miestnosti (ako je chodba, schodisko) s požadovanou teplotou 21°C sa rúrka pokladá v rozostupoch od 150mm a vyššie, pokiaľ to šírka chodby dovolí.
- V kúpeľniach, bazénoch a wellness priestoroch, kde je potrebná teplota 24°C, sa rúrka na podlahové kúrenie pokladá čo najhustejšie, s rozostupmi 100mm/50mm, pretože je potrebné dosiahnuť požadovanú teplotu na malej ploche podlahy.
- V garážach a skladoch s požadovanou teplotou 15°C sa rúrka na podlahové kúrenie pokladá vo väčších rozostupoch 200mm/300mm, pretože sa tieto miestnosti len temperujú.
Poznámka: Ak je dom nezateplený (starý dom), je potrebné rozostupy posunúť o 50mm.
Na prvej video ukážke je ukázané ako sa pokladá vykurovacia rúrka okruh v obývačke pri okne. Je tam vytvorená okrajová zóna zhustená na rozostup 100mm, vnútorná časť okruhu je na rozostup 150mm.
Podlahové kúrenie v Popradskom byte cez Ozonius.sk
Metódy pokládky rúrok

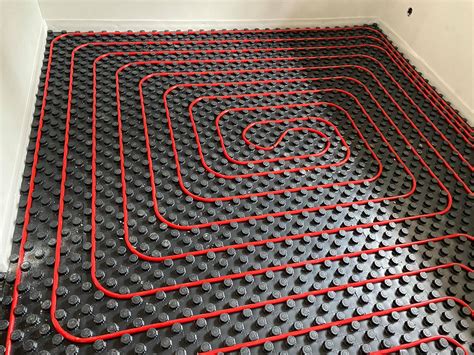

Najbežnejšie sa rúrka pokladá do špirály alebo meandru. V miestnostiach sa zvyčajne používa pokládka do špirály, zatiaľ čo v prechodových zónach sa môže použiť aj meander.
Kde sa rúrky podlahového vykurovania nesmú umiestňovať
- Pod ťažkými nábytkami umiestnenými na stálo na jednom mieste, ako sú postele, ťažké skrine bez nôh alebo kuchynské zabudovania.
- Na miestach, kde je potrebné rýchle vyhriatie alebo ochladenie priestoru. Systémy podlahového kúrenia sú charakteristické tepelnou inerciou, čo znamená, že potrebujú čas na vyhriatie alebo ochladenie (tento proces trvá dlhšie v porovnaní so štandardnými radiátormi).
- Všade tam, kde nie je možné pridať požadovanú izoláciu k podkladu, pretože správna izolácia pod rúrami na podlahové kúrenie je kľúčová pre celkovú efektívnosť systému.
Materiály potrubia a ich výber
Pri zavedení podlahového kúrenia je kľúčové správne vybrať typ rúr a pochopiť ich správne rozmiestnenie, aby sa dosiahla maximálna možná efektívnosť.
Charakteristika potrubí pre podlahové kúrenie
Rúry alebo trubky na podlahové kúrenie sú odolné, ľahké a flexibilné prvky. Sú vyrobené z rôznych polymérov (napríklad polypropylén - PP, krížom spojený polyetylén - PE-X), ktoré majú dobrú tepelnú vodivosť pre plasty. To znamená, že rúry môžu rovnomerne rozvádzať teplo po celej ploche podlahy, čo je mimoriadne efektívny spôsob vykurovania miestností.
Ďalej ich veľká flexibilita uľahčuje montáž a pokladanie aj v ťažko prístupných miestach. Vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a starnutiu, čo sa prekladá do ich dlhodobého používania. Pri vodnom podlahovom kúrení sú rúry rozmiestnené v špirálovom spôsobe alebo vo forme "hadice" na povrchu podlahy. Tieto rúry sú umiestnené na tepelnej izolácii a následne zaliate omietkou, ktorej úlohou je upevniť miesto, kde boli trubky podlahovky umiestnené. Týmto zabezpečíme, že rúry po rokoch budú stále na tom istom mieste, kde sme ich položili.
Typy potrubí pre podlahové kúrenie
Trubky na podlahové kúrenie sa najčastejšie delia podľa materiálu, z ktorého sú vyrobené:
- PEX rúry (sieťovaný polyetylén): Sú najpopulárnejším druhom rúr pre tento typ kúrenia. Sú flexibilné, ľahké na inštaláciu a majú vysokú odolnosť voči zmenám teplôt a chemikáliám.
- Medené rúry: Iným materiálom používaným na výrobu trubiek je meď. Medené rúry sa vyznačujú vysokou účinnosťou pri vedení tepla (až 400 W/(K*m)) a odolnosťou voči korózii. Sú tiež odolné voči mechanickému poškodeniu. V súčasnosti sa však používajú menej často kvôli vyšším výrobným nákladom. Treba však zohľadniť fakt, že kvôli oveľa lepšej tepelnej vodivosti medi v porovnaní s plastmi, pokrytie rovnakej plochy rúrami PEX vyžaduje približne dvojnásobné množstvo rúr v porovnaní s pokrytím podlahy rúrkami vyrobenými z medi.
Kritériá výberu potrubia
Pri výbere trubiek na podlahové kúrenie existuje niekoľko dôležité faktory, na ktoré je dobré si dať pozor:
- Flexibilita rúr: Musia byť ľahko ohýbateľné a rozložiteľné pozdĺž podlahy.
- Hrúbka steny rúr: Mala by byť dostatočná, aby zabezpečila rovnomerné rozloženie tepla (zvyčajne okolo 2 mm).
- Priemer rúr: Príliš malý priemer môže spôsobiť obmedzený prietok teplej vody, čo ovplyvní efektívnosť systému kúrenia. Tento parameter by sa mal pohybovať v rozmedzí od 10 do 20 mm. Najčastejšie sa používajú trubky na podlahové kúrenie s rozmermi 16x2 mm, 17x2 mm a 18x2 mm.
Technické aspekty inštalácie
Rozdeľovač a hlavné rozvody
Inštalácia rozdeľovača je jednou z najnáročnejších častí montáže. Rozdeľovač sa osádza už vo fáze hrubých inštalácií, pretože hlavné rozvody od kotla k rozdeľovaču sa umiestňujú do spodnej vrstvy prídavnej izolácie.
Za vhodnú voľbu materiálu pre hlavné rozvody sa v súčasnosti považuje plasthliníkové potrubie, medené lisovacie alebo potrubie z uhlíkovej ocele. Z hľadiska montáže a flexibility sa odporúča plasthliníkové potrubie.
Skrinku rozdeľovača si zvoľte dostatočne veľkú tak, aby sa tam vmestili aj pripojovacie fittingy. Priemer rúrky by mal jednoznačne určiť projektant podľa tlakovej straty, ale pre plochu podlahového kúrenia do 120m² je možné zvoliť 1″ rúru, čo zodpovedá plasthliníkovej rúre s vonkajším priemerom 32mm.
Ak máte v dome viac než jeden rozdeľovač, potrubie vedené od zdroja tepla jednoducho rozdvojíte T-kusmi.
Pripojenie rúrky na rozdeľovač podlahového kúrenia
Nevyhnutným komponentom na pripojenie vykurovacej trubky na rozdeľovač podlahového kúrenia je adaptér, nazývaný aj zverné šróbenie, pripojovací skrutkový spoj alebo prechodka na rúrku. Skladá sa z prevlečnej matice, zverného krúžku a vnútorného dielu s kužeľom. Každý rozdeľovač má väčšinou hrdlá s vonkajším ¾“ závitom EK (eurokonus), na ktorý sa pripája adaptérom s vnútorným ¾“ závitom EK.
- Navlečte maticu na vykurovaciu rúrku.
- Nasaďte na koniec rúrky zverný krúžok.
- Do rúrky vsuňte vnútorný diel s kužeľom.
- Kužeľ s rúrkou zasuňte do hrdla rozdeľovača.
- Zaskrutkujte a pritiahnite maticu.
V prípade menšieho potrubia ako D32 je možné namiesto kolien potrubie aj ohnúť, čo ušetrí náklady na mosadzné tvarovky. Na stene, kde bude umiestnený kotol, nezabudnite osadiť uzatváracie guľové ventily.
Izolácia hlavných rozvodov a tlaková skúška
Samotné plasthliníkové potrubie je možné použiť „holé“ a následne zaizolovať polyetylénovou izoláciou s minimálnou hrúbkou 6mm (čím viac, tým lepšie). Veľmi osvedčená a funkčná varianta je použitie už predizolovaného potrubia, ktoré šetrí čas a chráni krehký tubolit.
Na guľové ventily môžete osadiť tlakomer a zrealizovať tlakovú skúšku hlavných rozvodov. Potrubie neizolujte skôr ako bude hotová tlaková skúška, ktorá by mala trvať 24 hodín a potrubie by malo byť natlakované na minimálne trojnásobok bežného prevádzkového tlaku, čiže aspoň 4,5 baru pri predpokladanej prevádzke cca 1,5 baru.

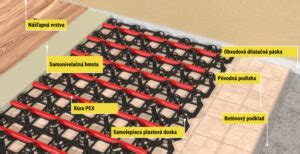

Podkladový polystyrén a izolácia
Postup pre napojenie rozdeľovača na plasthliníkové potrubie sa realizuje ešte pred uložením podkladových polystyrénov. Na základnej podlahe tak máme natiahnuté hlavné prívodné potrubie a spiatočku, ktoré by už po tlakovej skúške malo byť zaizolované.
Takéto potrubie má aj s izoláciou výšku cca 4cm (záleží od dimenzie trubiek), preto je vhodné vrstvu podkladového polystyrénu pod podlahovým vykurovaním rozdeliť na dve časti. Prvá vrstva bude zhodná s výškou potrubia a druhú doložíme a previažeme so spodnou tak, aby sa prekrili všetky škáry.
Okrem vykurovania sú na podlahe aj rozvody kanalizácie, vodovodu a elektroinštalácie. Hrúbku prvej vrstvy podkladového polystyrénu preto zvoľte tak, aby ste zalícovali výšku väčšiny potrubia. Rozvody s menšou výškou (napr. elektroinštalácie) možno zastriekať montážnou penou alebo škáru vyplniť izolačným posypom. Kanalizačné potrubie, ktoré je spravidla vyššie, bude prečnievať nad prvú vrstvu a bude potrebné rezať aj do druhej časti vrstvy polystyrénu.
Obvodový dilatačný pás a dilatačný profil
Dilatačný pás sa osadí po obvode do každej miestnosti, kde sa bude zalievať betónový poter, a to aj do miestností, kde nepôjde podlahové kúrenie. Zásady kladenia dilatačného pásu sú dôležité pre správne fungovanie podlahy.
Výber a hrúbka poteru
Dodržanie správnej hrúbky poteru je základom funkčného podlahového vykurovania. Poter na podlahové kúrenie musíte voliť s rozvahou. Odporúčame vybrať poter s čo najnižšími izolačnými vlastnosťami - čím nižší tepelný odpor podlahy, tým účelnejšie podlahové kúrenie. Zásadným kritériom je aj dostatočná tepelná vodivosť.
Minimálna hrúbka poteru na podlahové kúrenie závisí od typu potrubia. Pre každú poterovú zmes sú odporúčané iné hrúbky poterovej vrstvy, zvyčajne od 20 do 50 mm. Je dôležité dbať na to, aby hrúbka poteru nad podlahovým vykurovaním nebola príliš veľká, pretože to môže spôsobiť fázové posuny a horšie tepelno-vodivé vlastnosti podlahy.
Typy poterov
Betónový (cementový) poter
Betónový poter, tiež nazývaný cementový poter, je typ tekutého poteru, ktorým sa zaleje podlahové vykurovanie mazaninou s vyššou tepelnou vodivosťou. Vyššia tepelná vodivosť tak dokonale podporí rovnomerné rozmiestnenie tepla po podlahe. Je to ľahko dostupný a pomerne lacný materiál na krytie podláh.
Nevýhoda cementového poteru spočíva v jeho hrúbke. Tradičný betónový poter je pevný a najhrubší zo všetkých typov poterov. Po nanesení je nerovný a je nutné ho vyrovnať brúsením alebo dodatočným nanesením samonivelizačnej stierky. Minimálna hrúbka cementového poteru je 4,5 cm, odporúčaná hrúbka je 7 cm. Doba schnutia betónového poteru je okolo 5 týždňov, pričom po 24 hodinách od použitia je po ňom možné prejsť. Pri vysychaní poteru dochádza k tvoreniu trhlín, preto sa musí udržiavať neustále vlhký po dobu 4-7 dní, aby sa predišlo nerovnomernému vysychaniu.
Liaty anhydritový poter
Poter, ktorý na podlahovom kúrení funguje najlepšie, je liaty anhydritový poter. Je veľmi obľúbený najmä vďaka samonivelačnej funkcii, ktorá vytvorí rovný povrch priamo po nanesení. Jedinou nevýhodou je jeho vyššia cena v porovnaní s inými potermi.
Tento typ liateho poteru si vyžaduje nižšiu vrstvu. Minimálna hrúbka poteru je 3,5 cm, odporúčaná hrúbka je 5,5 cm. Anhydrit schne približne 3 - 6 týždňov, pričom doba schnutia závisí od hrúbky poteru, teplotných podmienok a intenzity vetrania. Prejsť sa po ňom môžete už po 2 dňoch. Anhydritový poter je vhodný pre obytné priestory a administratívne budovy.
Výpočet potrebného materiálu a odborná pomoc
Pre správny výpočet dĺžky potrubia a množstva potrebného materiálu je dobré presne zmerať plochu podlahy a zohľadniť všetky kúty alebo prekážky. Na základe rozostupov rúrok (podľa typu miestnosti a požadovanej teploty) a celkovej plochy je potom možné prepočítať, koľko rúr bude potrebných na pokrytie celej plochy. Pred nákupom materiálu je nevyhnutné poznať aj hrúbku poteru a celkovú podlahovú plochu. Potrebné množstvo zmesi si viete vypočítať na základe informácií od výrobcu. Pri nákupe materiálu je dôležité myslieť dopredu a vždy pre istotu kúpiť o niečo viac, aby ste si ušetrili prípadné starosti v prípade, že spotreba materiálu bude väčšia.
Položenie podkladu aj celej podlahy s podlahovým kúrením vyžaduje odbornú znalosť. Následné opravy sú často veľmi nákladné a komplikované, preto odporúčame poradiť sa s odborníkmi.
Pre vyčíslenie cenovej ponuky na podlahové kúrenie je potrebné uviesť presnú výmeru v m² a špecifikovať, o aký typ podlahového kúrenia máte záujem, či už ide o zaliatie do betónu (mokrá montáž) alebo suchou cestou.
