Pri návrhu elektrického rozvodu je nevyhnutné zvoliť správny istiaci prvok. Ten zabezpečí ochranu elektrického vedenia a samotného spotrebiča pred nadmerným prúdom, ktorý môže vzniknúť pri preťažení alebo skrate. Jedným z prvých a najdôležitejších krokov je stanovenie návrhového prúdu na základe známeho výkonu spotrebiča alebo celej vetvy. Tento výpočtový prúd slúži ako základ pre výber menovitého prúdu ističa.
Na základe vypočítaného prúdu sa potom volí najbližší vyšší menovitý prúd ističa.
Online kalkulačka ističa
Online kalkulačka ističa podľa výkonu je navrhnutá tak, aby používateľovi uľahčila proces návrhu vhodného ističa bez potreby manuálnych výpočtov. Jej hlavnou výhodou je, že poskytuje okamžitý výstup pri minimálnom množstve vstupných údajov. Používateľ zadá základné parametre ako výkon, typ zapojenia a účinník, a kalkulačka následne vypočíta prúd podľa správneho fyzikálneho vzorca.
Reálny výkon (P) predstavuje skutočne spotrebovaný výkon zariadením a zohľadňuje účinník. Zdanlivý výkon (S) zahŕňa celkový tok energie v obvode, vrátane jalovej zložky.
Dôležité informácie k výpočtu ističa
Informácia: Tento výpočet je určený na orientačné určenie veľkosti ističa podľa príkonu spotrebiča. V praxi sa však vždy musí najskôr navrhnúť vedenie (dĺžka, prierez, spôsob uloženia) a až následne zvoliť istenie tak, aby chránený kábel nebol nadmerne zaťažovaný.
Informácia: Našli ste chybu, respektíve kalkulačka nepracuje správne? Dajte nám vedieť a chybu opravíme.
Legislatívne zmeny a ich vplyv
Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o nový poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny.
Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu. Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti.
Výber a výmena hlavného ističa
Ak sa rozhodnete nainštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), môžete sa obrátiť s požiadavkou na jeho inštaláciu alebo výmenu aj na našu spoločnosť. Cez náš e-Shop si ho môžete objednať za štandardnú cenu 91,36 € s DPH vrátane práce, materiálu, revíznej správy, dopravy a zaplombovania ističa.
Aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou.

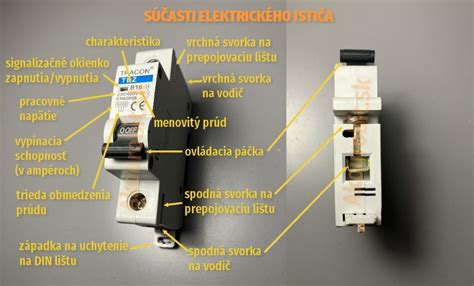

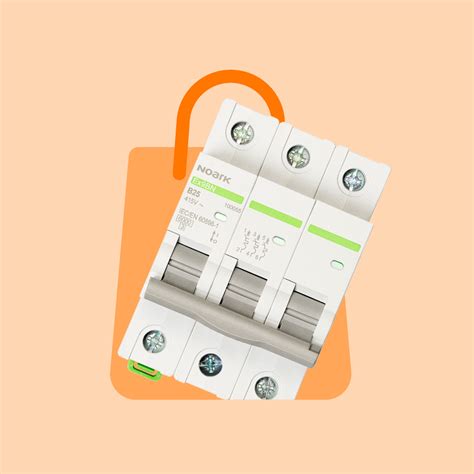

Ako vyzerá hlavný istič?
V prípade rodinných domov by mal byť hlavný istič umiestnený na verejne prístupnom mieste (napr. v plote ako súčasť elektromerového rozvádzača). Mal by byť zaplombovaný plombou ZSD a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 25 A). V starších domoch je možné, že je istič aj rozvádzač na fasáde domu alebo v obslužných priestoroch (vstupná chodba, pivnica a pod.).
Čapáky a ich funkcia
Mám čapák, ale je na ňom 25 A. Áno, skúsenosti zákazníkov potvrdzujú, že tzv. čapáky (vypínače označené slovami „Tahem zapnout/Stiskem vypnout“) majú niekedy na kryte vyrazenú ampérovú hodnotu. Neznamená to však, že slúžia ako istiaci prvok. Aj tu platí, že istič je potrebný, aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou.
Radi vám istič vymeníme, pričom naša spoločnosť zabezpečí všetky administratívne úkony za vás. Cez náš e-Shop si výmenu môžete objednať za štandardnú cenu 91,36 € s DPH vrátane práce, materiálu, revíznej správy, dopravy a zaplombovania ističa.
Inštalácia hlavného ističa vo vlastnej réžii
Inštaláciu hlavného ističa si môžete zabezpečiť aj vo vlastnej réžii, avšak ak sa tak rozhodnete, je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení.
Neviete robiť s internetom resp. požiadajte o pomoc s objednaním služby niekoho z vášho okolia. Ako identifikačný údaj vždy uvádzajte v komunikácii váš EIC kód - ide o identifikačné číslo priradené výhradne vášmu odbernému miestu elektrickej energie.
Výpočet výkonu kotla
Pre výber kotla a jeho optimálne fungovanie je dôležité vopred určiť potrebný výkon. Výkon kotla patrí k základným parametrom, ktoré je potrebné zvažovať pri kúpe nového tepelného zdroja. V nasledujúcich riadkoch nájdete podrobnejšie informácie o tom, prečo je výkon plynového, elektrického kotla alebo kotla na drevo, či iné tuhé palivo dôležitý pre optimálnu prevádzku zariadenia. Dozviete sa, čo je to modulácia výkonu kotla, prečo je dôležitá, ako vypočítať výkon kotla a aké spôsoby výpočtu výkonu kotla existujú a čo k tomu potrebujete poznať.
Na základe toho sa potom môžete lepšie rozhodnúť, aký kotol do rodinného domu, bytovky, kancelárskej budovy či obchodu je najlepší. Tento výber by ste však mali za každých okolností prediskutovať s odborníkmi.
Výkon kotla a jeho dôležitosť
Výkon kotla na vykurovanie je jednou z najdôležitejších vlastností vykurovacieho zariadenia. Výkon kotla závisí predovšetkým od toho, aké množstvo tepla je potrebné dodať do daného priestoru (bytu, domu, kancelárie, obchodu, či iného typu priestoru), aby bola vytvorená tepelná pohoda pre obyvateľov, nájomcov, zákazníkov. Kotol funguje na vyššom výkone pri nízkej vonkajšej teplote. Pri vyšších teplotách, naopak, je potrebný oveľa menší výkon.
Modulácia výkonu kotla
Ovládanie výkonu kotla zabezpečuje takzvaná výkonová modulácia. Moduláciu možno zjednodušene prirovnať k regulácii plameňa klasického plynového sporáka. Keď potrebujeme, aby sa voda v hrnci zohriala rýchlo a na vysokú teplotu, tak nastavíme čo najväčší plameň. Naopak, ak potrebujeme zohriať vodu v hrnci pomaly na nižšiu teplotu a udržiavať ju, tak nastavíme malý plameň.
Kotol mení svoj výkon automaticky podľa monitorovaných a vyhodnocovaných vstupných parametrov. Podľa nich potom nastavuje optimálny výkon na prevádzku. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie priestoru bez zbytočného cyklovania kotla. Cyklovanie kotla predstavuje vlastne časté vypínanie a zapínanie, čo prináša zvýšené opotrebovávanie jednotlivých častí kotla a nehospodárnu prevádzku. Každý kvalitný kotol je vyrobený spôsobom, aby vedel plynule regulovať svoj výkon v čo najväčšom rozsahu. Napríklad od 10 % nominálneho výkonu až po samotný nominálny výkon.
Pre veľkú časť vykurovacieho obdobia (zhruba až tri štvrtiny sezóny) pre kúrenie v domoch stačí 15 až 50 % nominálneho výkonu kotla.
Ako vypočítať potrebný výkon kotla
Ak ste sa rozhodli kúpiť nový kotol, mali by ste si najskôr ujasniť, čo vlastne od vášho vykurovacieho zariadenia očakávate a akú veľkú sumu ste ochotní investovať do kúpy. Dôležitým faktorom je aj použité palivo a veľkosť objektu alebo miestností, ktoré chcete prostredníctvom kotla vykurovať. Od týchto vlastností totiž závisí maximálny výkon kotla, ktorý je potrebné vypočítať ešte pred samotnou kúpou.
Správny výkon je nutné vždy vybrať na základe projektového výpočtu, kde sú určené tepelné straty budovy. Správne naprojektovaný kotol zabezpečí dostatok tepla aj v chladných aj prechodných obdobiach v roku a dovoľuje znížiť výkon na optimálnu hodnotu.
Orientačný výkon kotla, potrebný na vykúrenie priestorov, si môžete vypočítať aj sami. Následne zúžiť výber na zariadenia spĺňajúce kritériá a na záver sa rozhodnúť pre konkrétny kotol. Samozrejme, ide iba o orientačný výpočet výkonu kotla a odporúčame konzultovať túto problematiku s odborníkmi. Rovnako tak je potrebné sa pri výbere konkrétneho kotla poradiť s projektantom budovy alebo vykurovacieho systému.
Údaje potrebné pre výpočet výkonu kotla
K tomu, aby sme mohli aspoň orientačne určiť požadovaný výkon kotla, musíme poznať niekoľko dôležitých údajov. Hlavne obytnú plochu domu, celkový súčet objemu vykurovaných miestností, vek budovy. Prípadné zateplenie a určenie, či inštalovaný vykurovací systém je novší alebo starší.
Jednou z možností, ako vypočítať orientačný výkon kotla, je na základe nasledovnej tabuľky:
| Obytná plocha | Nová budova s dobrou izoláciou a moderným vykurovacím systémom | Budova z 80.-90. rokov s dobrým zateplením a moder. vykur. systémom | Nezateplená budova z 80.-90. rokov a starším vykur. systémom | Nezateplená budova z 80. rokov s moderným vykur. systémom | Budova zo 70. rokov s dobrým zateplením a starším vykur. systémom | Budova zo 70-tych rokov a staršia, nezateplená, so starým vykur. |
|---|---|---|---|---|---|---|
| 112 m2 | cca 70 W/m2 (cca 35 W/m3) | cca 80 W/m2 (cca 40 W/m3) | cca 150 W/m2 (cca 70 W/m3) | cca 160 W/m2 (cca 80 W/m3) |
Niekedy sa uvádza, že na jeden meter štvorcový je potrebný výkon zhruba 70 až 80 Wattov tepelného výkonu (35-40 Wattov na meter kubický) pri novšej budove s modernou inštaláciou vykurovania. Pri starších domoch bez tepelnej izolácie a teda väčšími tepelnými stratami domu a s tradičnou inštaláciou vykurovania sa jedná o hodnotu približne 150 až 160 Wattov na meter štvorcový (70 - 80 Wattov na m3).
Treba podotknúť, že tieto hodnoty sú iba orientačné a neberú do úvahy možné rezervy a špecifické podmienky odlišné pre každý objekt. Teda napríklad koľko členov domácnosti žije v dome, od čoho následne závisí potreba vykurovania jednotlivých miestností alebo požiadavky na množstvo teplej vody.
| Obytná plocha priestoru | Objem priestoru | Orientačný výkon kotla |
|---|---|---|
| 112 m2 | 300 m3 | 9 kW |
| 187 m2 | 500 m3 | 15 kW |
| 250 m2 | 666 m3 | 20 kW |
| 300 m2 | 800 m3 | 24 kW |
| 375 m2 | 1 000 m3 | 30 kW |
| 537 m2 | 1 433 m3 | 43 kW |
| 750 m2 | 2 000 m3 | 60 kW |
Orientačný potrebný výkon zdroja tepla ako aj ročnej spotreby zemného plynu v závislosti od plochy vykurovania, kvality domu a iných faktorov, si môžete sami vypočítať aj na stránke SPP.
Tepelná strata budovy
Ak má vybraný kotol na vykurovanie plniť úlohu zabezpečenia optimálnej tepelnej pohody a zároveň fungovať pri čo najmenších prevádzkových nákladoch, je dôležité poznať aj tepelnú stratu domu alebo budovy. Tepelná strata sa uvádza v projekte vykurovania a predstavuje hraničný parameter, platný len pri najnižších vonkajších teplotách. V slovenských podmienkach je to v čase, kedy teplota vzduchu klesne pod zhruba -12 alebo -15 °C. Takéto obdobie však trvá zvyčajne maximálne pár týždňov. Bežne sa teploty v zimnej sezóne pohybujú okolo nuly. V takých prípadoch teda postačuje výkon kotla menší ako 25 % tepelnej straty domu alebo budovy.
Pri súčasných novostavbách sa táto okamžitá tepelná strata znamená pohybuje okolo 2 až 4 kW. Práve z tohto dôvodu je dôležité pri kúpe vybrať kotol s takými parametrami, aby dokázal optimálne fungovať a zabezpečiť tepelný komfort aj pri teplotách okolo 0 °C. Ak totiž kotol funguje nesprávne a mimo určeného rozsahu, dochádza k už spomenutému cyklovaniu. Štandardné kotly so štartovacím výkonom 6-8 kW absolvujú takýchto cyklov okolo 40 000 ročne.
Tepelné straty: Prečo sa všetci mýlia a ako ich opraviť
Menovitý prúd ističa - kľúčový parameter
Menovitá hodnota - konkrétnejšie povedané menovitý prúd - je najdôležitejší parameter ističa. Niektoré ističe - najmä motorové alebo väčšie výkonové - môžu mať menovitý prúd nastaviteľný.
"Prečo až po nejakom čase? Istič naozaj nemusí reagovať hneď, záleží na výške prúdu. Ak je prúd len o trochu vyšší, môže zareagovať až po niekoľkých minútach - napríklad pri 1,5-násobku prúdu je to po 1 minúte. Nemusíte sa báť. Takéto reakčné časy ističov sú presne vypočítané a v súlade s normami."
Bežné ističe majú hodnoty menovitého prúdu pevne dané. Myslím také tie, ktoré používame v domoch a v bytoch.
Najčastejšie hodnoty ističov
V moderných elektroinštaláciách niektorí elektrikári používajú na svetelné obvody 6 A istič namiesto 10 A. A existujú ešte menšie hodnoty, napríklad 4 A či 2 A ističe. Tie sa používajú v špecifických prípadoch, keď daný obvod napája iba jedno zariadenie s malým odberom (napr. signalizačné zariadenia).
Toto všetko nemusí platiť vždy. Existujú totiž rôzne situácie a rôzne typy prostredia (napr. vlhké priestory, miesta s vysokou prašnosťou a pod.). To, aké majú mať v konkrétnom prípade ističe hodnoty, charakteristiku, vypínaciu schopnosť či ďalšie parametre, by mal určiť kvalifikovaný elektrikár alebo projektant. Nie je možné zovšeobecniť, že istič nejakej hodnoty sa dá použiť na nejaký účel za každých okolností. Nepodceňujte výber správneho ističa a nechajte to na kvalifikovaného elektrikára alebo projektanta.
Praktický príklad výpočtu ističa a kábla
Edo má v rodinnom dome nezateplenú letnú kuchynku, ktorú chce prerobiť na malú krajčírsku dielňu pre svoju ženu Janu. V lete je tam príjemný chládok a ani v najhorúcejších dňoch teplota nepresiahne 30 °C. Lenže v zime je tam… no… zima. Edo bol prezieravý a pripravil si 3 káble, ktoré vedú z rozvodnej skrinky domu chráničkou pod zateplením. Dva sú už zapojené a napájajú osvetlenie a zásuvky v letnej kuchynke. Tretí použije práve na ohrievač. Teraz potrebujeme vybrať vhodný istič. Bežne sa predávajú ističe s menovitými prúdmi 10 A, 13 A, 16 A…
Vidíme, že 13 A je málo, istič by mohlo vyhadzovať, ak by sme ohrievač zapli naplno.
Ak nejde o čisto odporovú záťaž (napr. ohrievač, žiarovka…), ale indukčnú (elektromotor, transformátor…) alebo kapacitnú (elektronické zdroje žiariviek, počítačov…) tečie vedením aj nejaký prúd navyše.
Výber kábla a vplyv uloženia
Najprv zvolíme spôsob uloženia kábla. Edo chce kábel pridať k ďalším 2 káblom - v letnej kuchynke do plastovej inštalačnej lišty, ale ako som písal, kým sa káble dostanú do kuchynky, vedú chráničkou pod zateplením - kde je chladenie horšie a prúdová zaťažiteľnosť teda nižšia.
Zaťažiteľnosti v tabuľke sú počítané pre teplotu do 30 °C.
Finálna podmienka je, že zaťažiteľnosť musí byť vyššia než menovitá hodnota ističa - kábel skrátka musí zvládnuť vyšší prúd, než pri ktorom istič vypne. Do úvahy totiž musíme brať aj teplo zo zvyšných dvoch káblov. V takýchto prípadoch sa pre zoskupovanie káblov opäť používajú koeficienty, ktorými sa prúdová zaťažiteľnosť násobí. Ak máme spolu 2 káble na jednom mieste, je to 0,8.
Zaťažiteľnosť kábla v našich podmienkach je teda iba 12,95 A, hoci je to „dva a polka“. Kábel s vodičmi 2,5 mm2 teda v tomto prípade nemôžeme istiť 16 A ističom.
Prvou možnosťou je vymeniť kábel v chráničke v zateplení. Druhou je vrátiť ohrievač do e-shopu a objednať 2000 W model.
Vidíte na príklade z bežného života, že s určením menovitej hodnoty ističa a vhodného kábla to naozaj nie je také jednoduché. Nehovorím, že si kvôli jednej zásuvke máte platiť projektanta.
Zmeny v poplatkoch za distribúciu
Rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo od 1. januára 2022 k zmene spôsobu výpočtu poplatkov za distribúciu. Táto zmena sa dotkla všetkých domácností v sadzbách D3 až D6. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny. Tá bola aj v minulosti, ale bola spojená s mesačnou platbou za odberné miesto, nie od ampérovej kapacity, ktorá bola rezervovaná v distribučnej sústave pre toto odberné miesto.
Je to podobná logika ako pri výpočte povinného zmluvného poistenia za vaše auto, ktorá sa odvádza od objemu motora resp. od jeho výkonu.
V zmysle aktuálne platného cenníka distribúcie platí, že pre odberné miesta, ktoré nie sú vybavené hlavným ističom pred elektromerom, príp. nie je možné zistiť jeho hodnotu, je výška maximálnej rezervovanej kapacity (MRK) daného odberného miesta stanovená jednotne na hodnotu 50 Ampérov.
Určenie hodnoty hlavného ističa
Hlavný istič je spravidla umiestnený v elektromerovom rozvádzači. Hlavný istič spomedzi iných ističov rozoznáte tak, že bude mať najvyššiu hodnotu ampérov, označenú písmenom A, napríklad 32 A.
V prípade rodinných domov by mal byť umiestnený na verejne prístupnom mieste (napr. v plote). Mal by byť opatrený plombou VSD a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 3 x 25 A). V starších domoch je možné, že je istič aj rozvádzač na fasáde domu alebo v obslužných priestoroch (vstupná chodba, pivnica a pod.). V bytových domoch býva hlavný istič umiestnený na stúpačke vedľa elektromera.
Výška ampérové hodnoty hlavného ističa pred elektromerom závisí od odberových pomerov na vašom odbernom mieste. Ak využívate elektrinu napr. iba na ohrev vody a bežné spotrebiče (biela a čierna technika) mal by vám postačovať hlavný istič 25 A. S vyšším inštalovaným príkonom (napr. cirkulár a podobné stroje v dielničke) je vhodný 32 A istič. Ak máte bazén alebo saunu, potrebujete aspoň 40 A. Pre lepšiu orientáciu tiež odporúčame spočítať výrobcom deklarované príkony uvádzané vo wattoch resp. kilowatoch, ktoré zvyknete mať zapnuté naraz.
Radi Vám istič vymeníme, ale nie ste povinní využiť našu ponuku. Môžete to urobiť aj cez svojho elektrikára. Upozorňujeme vás však, že cena na trhu je cca 100 EUR. Dajte si tiež pozor, aby vám bola vydaná aj tzv. revízna správa k inštalácii ističa. Požiadajte o zaplombovanie nového ističa prevádzkovou plombou VSD prostredníctvom nášho eShopu. V každom prípade potom musíte o zmene informovať VSD ako aj svojho dodávateľa elektriny. Požiadajte o pomoc niekoho z vášho okolia, aby vám s tým pomohol. Lebo tak je nastavený regulačný rámec - tak nastavil pravidlá ÚRSO.
