Plynové kotly, či už jedno- alebo dvojokruhové, sú neodmysliteľnou súčasťou moderného vykurovania. Aj napriek vysokej spoľahlivosti sa však môžu vyskytnúť poruchy, ktoré môžu viesť k strate tepla a teplej vody, obzvlášť v chladných mesiacoch. Jednou z častých príčin porúch je nesprávny tlak v expanznej nádobe.
Tento článok sa zameriava na to, prečo je expanzná nádoba dôležitá, ako si ju sami nastaviť a ako postupovať pri jej výmene, s osobitným dôrazom na plynový kotol Protherm Tiger.

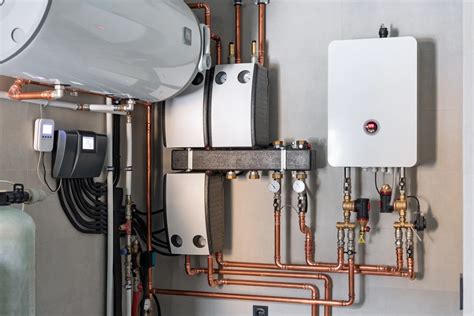

Funkcia expanznej nádoby vo vykurovacom systéme
Voda vo vykurovacom systéme sa pri zahrievaní rozpína, čo spôsobuje zvýšenie tlaku. Tento zvýšený tlak by mohol poškodiť kotol a potrubia. Expanzná nádoba (známa aj ako expanzomat) slúži ako dodatočná nádrž, do ktorej sa prebytočná voda pri rozpínaní systému presúva. Po ochladení a stabilizácii tlaku sa voda vracia späť do systému.
Okrem toho expanzná nádoba funguje ako tlmič, ktorý absorbuje tlakové rázy (vodné kladivo) vznikajúce častým zapínaním a vypínaním čerpadla. Taktiež pomáha predchádzať tvorbe vzduchových bublín v systéme.
Pre optimálnu funkciu a zníženie rizika poškodenia kotla by mala byť expanzná nádoba nainštalovaná na spiatočke vykurovacieho systému, pred tepelným generátorom.
Typy expanzných nádob
Existujú dva základné typy expanzných nádob:
Otvorené expanzné nádrže
- Montujú sa v hornej časti vykurovacieho systému, často v podkroví alebo na povale.
- Sú vyrobené z ocele a môžu mať obdĺžnikový alebo valcový tvar.
- Vyžadujú tepelnú izoláciu.
- Disponujú viacerými výpustmi: pre prívod vody, výstup chladenej kvapaliny, prívod regulačnej rúrky a výstup do kanalizácie na odvádzanie prebytočného chladiva.
- Hlavné funkcie: riadenie hladiny chladiacej kvapaliny, kompenzácia objemu pri poklese teploty, tlmenie zmien tlaku, odvádzanie prebytočného chladiva a vzduchu.
Napriek svojej funkčnosti sa otvorené expanzné nádrže kvôli svojej veľkosti a náchylnosti na koróziu v moderných systémoch takmer nepoužívajú.

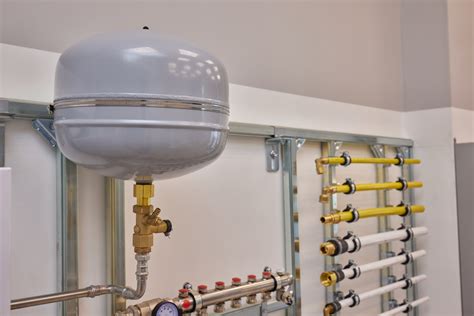

Uzavreté expanzné nádrže (membránové)
- Tieto nádrže sú hermeticky uzavreté a vo vnútri sú rozdelené elastickou membránou.
- Jedna polovica obsahuje prebytočnú vodu, druhá vzduch (alebo dusík).
- Najčastejšie sú natreté červenou farbou a membrána je vyrobená z gumy.
- Môžu mať tvar hemisféry alebo balóna.
- Výhody: jednoduchá inštalácia, odolnosť proti korózii, práca bez nutnosti pravidelného dopĺňania chladiva, žiadny kontakt vody so vzduchom, schopnosť pracovať pri zvýšenom zaťažení a tesnosť.
Membránové expanzné nádrže sú optimálnym riešením pre akýkoľvek typ plynového kotla, vrátane plynových kotlov Protherm.
Nastavenie tlaku v expanznej nádobe
Nové expanzné nádoby sú zvyčajne natlakované na 1,5 atm. Toto nastavenie však nemusí byť optimálne pre každý vykurovací systém. Výrobcovia uvádzajú odporúčané hodnoty tlaku v technickej dokumentácii kotla.
Pre správnu funkciu plynového kotla je dôležité, aby tlak v membránovej nádrži bol o približne 0,2 atm nižší ako tlak v samotnom vykurovacom systéme. Inak nebude môcť rozpínajúca sa voda voľne vstúpiť do nádrže.
V menších bytoch a domoch sa tlak v uzavretých systémoch zvyčajne pohybuje v rozmedzí 0,8 až 1,0 bar (atm). Hodnota by nemala klesnúť pod 0,7 bar, pretože mnohé kotly majú ochranu, ktorá v takom prípade zabráni ich zapnutiu.
Kontrola a nastavenie tlaku:
- Vypnite plynový kotol a počkajte, kým prestane voda cirkulovať.
- V oblasti expanznej nádrže zatvorte všetky uzatváracie ventily a vypustite chladivo cez vypúšťaciu armatúru.
- Pripojte kompresor s manometrom (napr. automobilovú pumpu) k ventilčeku na vzduchovej strane nádrže.
- Vzduchom dofúkajte nádrž na požadovaný tlak (zvyčajne 1,5 atm pre novú nádrž, alebo špecifickú hodnotu podľa manuálu kotla).
- Po dofúkaní nechajte trochu vzduchu uniknúť, aby sa vytlačila prípadná zvyšková voda.
- Zatvorte ventily a kompresor.
- Naskrutkujte späť krytku ventilčeka.
- Nalejte vodu späť do systému a otvorte uzatváracie ventily.
Dôležité upozornenie: Tlak v automobile sa meria v MPa. Údaje je potrebné previesť na atmosféry alebo bary: 1 bar (1 atm) = 0,1 MPa.
SPRÁVNE nastavenie expanznej nádrže vody | Ako kalibrovať expanznú nádrž ohrievača vody
Problémy s expanznou nádobou v dvojokruhových kotloch a potreba doplnkovej nádrže
Dvojokruhové plynové kotly sú často vybavené vstavanou expanznou nádobou s objemom približne 6 až 8 litrov. Táto kapacita je zvyčajne dostatočná pre menšie byty alebo domy s objemom chladiacej kvapaliny do 120 litrov.
Pri inštalácii neštandardných radiátorov, pri väčšej vykurovacej ploche, podlahovom vykurovaní alebo viacerých radiátoroch v miestnostiach sa však objem štandardnej vstavanej nádrže môže ukázať ako nedostatočný.
Príznaky nedostatočnej kapacity:
- Po zahriatí prebytočné chladivo úplne zaplní nádrž.
- Keďže v nádrži nie je viac miesta, tlak vody v systéme sa zvyšuje.
- Aktivuje sa poistný ventil a dochádza k núdzovému vypúšťaniu vody.
- Kotol sa nemusí automaticky zapnúť.
V takýchto prípadoch je nevyhnutné doinštalovať ďalšiu expanznú nádrž.
Výpočet objemu doplnkovej expanznej nádrže
Správny výber objemu doplnkovej nádrže je kľúčový pre stabilnú prevádzku vykurovacieho systému. Odporúča sa zvoliť nádrž s kapacitou minimálne 10-12% z celkového objemu kvapaliny vo vykurovacom systéme.
Metódy výpočtu objemu vody vo vykurovacom systéme:
- Odhadom: Výkon kotla (v kW) vynásobený 15 (napr. 25 kW kotol * 15 = 375 litrov vody).
- Sčítaním objemov: Kapacita kotla + objem v radiátoroch + objem v potrubiach.
- Meraním: Vypustenie chladiva do nádoby a odmeranie jeho objemu.
Vzorec pre výpočet objemu expanznej nádrže:
Objem expanznej nádrže = (V * E) / D
kde:
- V - množstvo vody v systéme
- E - koeficient expanzie kvapaliny (pre vodu ~ 0,0359)
- D - ukazovateľ účinnosti nádrže, vypočítaný ako: D = (Pmax - Ps) / (Pmax + 1)
- Ps - plniaci tlak expanznej nádrže (napr. 0,5 bar)
- Pmax - maximálny tlak vykurovacieho systému (napr. 2,5 baru)
Príklad: Pre systém s kotlom 25 kW (predpokladaná voda 375 litrov), s Ps=0,5 bar a Pmax=2,5 bar:
D = (2,5 - 0,5) / (2,5 + 1) = 2 / 3,5 = 0,57
Objem expanznej nádrže = (375 * 0,0359) / 0,57 ≈ 23,61 litra
Aj keď dvojokruhový kotol má vstavanú nádrž, výsledok výpočtu často naznačuje potrebu doplnkovej nádrže pre stabilnú prevádzku.
Postup výmeny expanznej nádoby v kotle Protherm Tiger (príklad)
Dôležité: Pred akýmkoľvek zásahom do kotla sa uistite, že je odpojený od elektrickej siete a prívodu plynu. V prípade neistoty kontaktujte odborníka.
- Príprava: Vypnite kotol a nechajte systém vychladnúť.
- Vypustenie systému: Zatvorte prívod vody do kotla a čiastočne vypustite vykurovací systém cez vypúšťací ventil, aby ste znížili tlak.
- Demontáž starej nádoby:
- Lokalizujte expanznú nádobu v kotle.
- Odpojte potrubie vedúce k expanznej nádobe.
- Odskrutkujte starú expanznú nádobu z jej uchytenia.
- Príprava novej nádoby:
- Nová expanzná nádoba by mala mať rovnaký objem a pripojovací závit ako pôvodná.
- Skontrolujte tlak vzduchu v novej nádobe a v prípade potreby ho nastavte podľa špecifikácií kotla (pozri časť o nastavení tlaku).
- Montáž novej nádoby:
- Pripevnite novú expanznú nádobu na jej miesto.
- Pripojte potrubie k novej nádobe a dotiahnite spoje.
- Napustenie systému:
- Otvorte prívod vody do kotla a pomaly napustite vykurovací systém.
- Počas napúšťania sledujte manometer a uistite sa, že tlak dosahuje správnu hodnotu (zvyčajne 1-2 bar pre studený systém).
- Dôkladne odvzdušnite celý vykurovací systém, vrátane radiátorov a samotného kotla.
- Kontrola tesnosti a funkčnosti:
- Po napustení a odvzdušnení skontrolujte všetky spoje na prípadné netesnosti.
- Zapnite kotol a sledujte jeho prevádzku.
- Monitorujte tlak v systéme pri rôznych prevádzkových teplotách.
Časté problémy a ich riešenia
Nesprávny tlak v expanznej nádobe môže viesť k rôznym chybovým hláseniam na displeji kotla:
- F0 (Protherm): Strata tlaku vykurovacej vody (pod 0,6 bar). Riešenie: Doplniť tlak vody v systéme na 1-2 bar.
- F22 (Protherm/Buderus): Nedostatočné množstvo vody v systéme. Riešenie: Doplniť vodu a zresetovať kotol.
- 8L, 8Y (Buderus): Chyby súvisiace s funkciou expanznej nádoby.
Ak sa chybové hlásenia opakujú alebo si nie ste istí postupom, vždy je najlepšie kontaktovať autorizovaný servis.
