Ako vybrať expanznú nádobu pre vykurovací systém kotla

Vykurovací systém väčšieho rodinného domu funguje spoľahlivo len vtedy, keď má všetky komponenty správne nadimenzované. Jedným z najdôležitejších - a pritom najčastejšie podceňovaných - prvkov je expanzná nádoba. Správny výber expanznej nádoby je kľúčový pre bezpečnú a efektívnu prevádzku vykurovacieho systému, pretože reguluje tlak a objem vody, čím predchádza únikom, poškodeniu a neefektívnemu fungovaniu. Expanzná nádoba je neoddeliteľnou súčasťou vykurovacieho systému, pretože reguluje tlak a chráni systém pred poškodením. Bez nej by tlak v systéme mohol nekontrolovane rásť, čo by mohlo viesť k poruchám alebo dokonca k havárii.

Význam expanznej nádoby vo vykurovacom systéme

Expanzná nádoba (niekedy tiež nazývaná tlaková vyrovnávacia nádrž) je uzavretá tlaková nádoba, ktorá slúži na kompenzáciu rozšírenia objemu vykurovacej kvapaliny v dôsledku jej ohrevu. Jej hlavnou funkciou je absorbovanie zmien objemu vody pri jej ohreve a zníženie tlaku v samotnom vedení. Expanzná nádoba v kotli je nevyhnutná na vyrovnávanie objemových zmien kvapaliny vplyvom zmeny teploty vody vo vykurovacom systéme.

Prečo je expanzná nádoba nevyhnutná?

Keď kotol zahreje vodu, jej objem sa zväčší. Pri ohriatí z 10 °C na 80 °C sa objem vody zväčší zhruba o 2,8 %. U systémov s väčším objemom vody to môže byť niekoľko litrov navyše. Táto ‘prebytočná’ voda musí niekam ísť - a práve na to slúži expanzná nádoba. Bez nej sa voda pri zahriatí nikam neroztiahne, tlak v sústave skočí nahor a bezpečnostný ventil začne vypúšťať vodu na podlahu.

Dôsledky absencie alebo nesprávnej expanznej nádoby

Bez expanznej nádoby - alebo s príliš malou - nastávajú tieto problémy:

• Bezpečnostný ventil sa otvára pri každom zahriatí a vypúšťa vodu, čo znamená, že systém treba neustále dopĺňať a tlak kolíše.
• Vodné rázy (hydraulické nárazy) poškodzujú obehové čerpadlo, ventily a vnútornosti kotla.
• Pretlak môže spôsobiť poruchu kotla alebo prasknutie hadíc a spojov v najslabšom mieste.
• Systém sa zakalí vzduchom, čerpadlo prestane správne cirkulovať vodu a niektoré miestnosti prestanú byť vykurované.

Správne dimenzovaná a nainštalovaná expanzná nádoba zabraňuje všetkým týmto problémom a výrazne predlžuje životnosť celého vykurovacieho systému. Pri podlahovom kúrení, kde je objem vody v rozvodoch vyšší než pri radiátorových systémoch, je správna expanzná nádoba ešte dôležitejšia.

Typy expanzných nádob

Pri výbere expanznej nádoby do vykurovacieho systému je dôležité rozumieť rozdielom medzi dvoma hlavnými typmi: otvorenými a membránovými.

Otvorené expanzné nádoby

Otvorené expanzné nádoby sú tradičným riešením, ktoré sa často nachádza v starších vykurovacích systémoch. Sú jednoduché a cenovo dostupné, no vyžadujú pravidelnú údržbu a sú náchylné na koróziu. Otvorená expanzná nádoba sa používa v systémoch, kde je voda v priamom kontakte s atmosférou. Umiestňuje sa do najvyššieho bodu vykurovacieho systému, čo umožňuje prirodzenú expanziu vody pri zmene teploty. Hoci sú otvorené expanzné nádoby jednoduché a cenovo dostupné, ich hlavnou nevýhodou je vyššia náchylnosť na koróziu a potreba pravidelnej kontroly hladiny vody. Pri vybavovaní viacpodlažných vykurovacích systémov sa takéto rozširujúce sa nádrže nachádzajú v podkrovnej časti budovy alebo v kotolniach - pod ich stropmi. Takáto nádrž by mala byť najvyšším bodom tepelného systému. V prípade prehriatia kotla nezostane v systéme prebytočná para, ale pôjde von do vzduchu.

Membránové expanzné nádoby

Membránové expanzné nádoby predstavujú modernejšiu alternatívu s nižšími nárokmi na údržbu a dlhšou životnosťou. Sú to uzavreté nádoby a obsahujú pružnú membránu, ktorá oddeľuje vodu od vzduchu. V jednej časti je vzduch stlačený na určitý predtlak, v druhej je kvapalina - voda z vykurovacieho okruhu. Obe časti sú od seba hermeticky oddelené, takže vzduch sa nikdy nemieša s vodou. Membránová expanzná nádoba je určená pre uzavreté vykurovacie systémy, kde je dôležitá stabilná regulácia tlaku. Hlavné výhody membránových expanzných nádob spočívajú v ich dlhej životnosti a nízkych nárokoch na údržbu. Vďaka uzavretému systému nedochádza k odparovaniu vody, čo eliminuje potrebu jej pravidelného dopĺňania. V moderných domácnostiach sa častejšie používajú membránové nádoby, pretože poskytujú stabilnejší tlak a vyžadujú menej údržby.

Ako správne vypočítať objem expanznej nádoby

Výpočet správneho objemu expanznej nádoby nie je komplikovaný, ale treba do neho zapojiť niekoľko parametrov. Ukážeme vám praktický postup, ktorý zvládne každý domáci majster bez technického vzdelania.

Krok 1: Zistite celkový objem vody v systéme

Celkový objem je súčet vody v kotle, rozvodoch, radiátoroch alebo podlahovom okruhu. Orientačné hodnoty:

• Doskový radiátor (600 × 1000 mm): cca 5-8 litrov
• 1 m² podlahového kúrenia: cca 0,3-0,5 litra (závisí od rozstupov rúrok - 10, 15 alebo 20 cm)
• Kotol + zásobník + kolektory + rozvody v kotolni: cca 10-30 litrov

Pre bežný rodinný dom s 100-150 m² podlahového kúrenia a kondenzačným kotlom počítajte s celkovým objemom vody 80-140 litrov.

Krok 2: Zvoľte správny objem nádoby

Expanzný koeficient vody pri ohreve z 10 °C na 80 °C je cca 2,86 %. Je známe, že zvýšenie teploty v systéme o 10 °C spôsobuje zvýšenie objemu o 0,3 %. Pre systém so 100 litrami vody teda expanzia predstavuje asi 2,86 litra. Skutočný potrebný objem nádoby je však väčší, pretože závisí aj od tlakových pomerov - predtlaku nádoby a maximálneho tlaku systému. Presný výpočet objemu expanznej nádoby je kľúčový pre spoľahlivú prevádzku vykurovacieho systému. Vo všeobecnosti platí, že objem expanznej nádoby by mal predstavovať približne 5 % z celkového objemu vykurovacieho systému. Tento pomer zabezpečuje dostatočnú kapacitu na absorbovanie rozšírenia vody bez rizika pretlaku.

V praxi platí zjednodušené pravidlo: Objem nádoby = objem systému × 0,10 (pre teploty do 70 °C) alebo × 0,12-0,14 (pre teploty do 90 °C). Pre systém so 100 litrami vody a prevádzkovými teplotami do 80 °C teda potrebujete nádobu s objemom asi 10-12 litrov. Expanzná nádoba 12 litrov je preto ideálna voľba pre systémy s objemom vody 80-130 litrov - čo zodpovedá väčšine rodinných domov s podlahovým kúrením.

Orientačná tabuľka objemu expanznej nádoby

Zlaté pravidlo: radšej väčšia nádoba než menšia. Príliš malá nádoba spôsobuje problémy každú zimu, príliš veľká zaberá len trochu viac miesta v kotolni a nestojí vás nič navyše na prevádzke.

Príklad výpočtu pre rodinný dom

Pre rodinný dom s podlahovým kúrením je potrebné najskôr odhadnúť celkový objem vody v systéme. U domu so 100-150 m² podlahového kúrenia a bežným plynovým kotlom počítajte s objemom vody 80-130 litrov. Pre takýto systém je expanzná nádoba 12 litrov spravidla ideálna - pokryje expanzný objem aj s dostatočnou rezervou pri teplotách do 80 °C. Ak máte kombináciu podlahového kúrenia a radiátorov, alebo solárne kolektory napojené na rovnaký okruh, odporúčame rátať s väčším systémom a zvoliť nádobu 18 alebo 24 litrov.

Príklad: Objem vody vo vykurovacej sústave 200 l, max. prevádzková teplota sústavy je 80 °C, max. tlak v sústave 2,5 bar, najvyšší bod sústavy 7 m nad kotolňou. Výpočet predpokladá usporiadanie vykurovacej sústavy, kotolňa s kotlom a s expanznou nádobou v najnižšom mieste vykurovacieho systému.

Rozdiel: expanzná nádoba pre pitnú vodu

Expanzná nádoba pre pitnú vodu sa navrhne rovnako, len za minimálny tlak sa dosadí tlak vo vodovodnom rade alebo vypínací tlak domácej vodárne, namiesto objemu vykurovacieho systému použite objem ohrievača OPV (ohrievač pitnej vody) + cirkulačného potrubia. Tlaková nádoba na vodu je nenápadná, no rozhodujúca súčasť každej vodárne či čerpadlového systému. Udržiava stabilný tlak, chráni čerpadlo pred častým spínaním a predlžuje jeho životnosť.

Výber membrány: EPDM a jej význam

Keď porovnávate expanzné nádoby, narazíte na rôzne typy membrán - najčastejšie EPDM, butyl alebo SBR. Pre vykurovacie systémy s teplotami nad 60 °C je jednoznačnou voľbou EPDM (etylenpropyléndienový kaučuk) - syntetická guma špeciálne vyvinutá pre vysokoteplotné aplikácie.

Prečo práve EPDM membrána?

• Teplotná odolnosť: EPDM zvládne teploty od -40 °C do +120 °C - ideálne pre vykurovacie sústavy s kotlom.
• Dlhá životnosť: membrána si zachováva pružnosť aj po rokoch intenzívnej prevádzky a teplotných cykloch.
• Odolnosť voči vode a antikoróznym prísadám bežne používaným v uzavretých vykurovacích okruhoch.
• Nízka difúzia vzduchu: membrána neprepúšťa vzduch do vody, predtlak zostáva dlhodobo stabilný.

Na rozdiel od lacnejších SBR membrán, ktoré môžu po 3-5 rokoch začať prepúšťať a strácať pružnosť, EPDM membrána vydrží v bežných podmienkach 10-15 rokov. Je to investícia, ktorá sa vráti niekoľkonásobne.

Dôležité upozornenie k membránam

Membránu v expanznej nádobe na kúrenie nikdy nezamieňajte za membránu určenú pre pitnú vodu. Tie majú iné chemické zloženie, iné certifikácie (NSF/FDA pre kontakt s pitnou vodou) a na vysoké teploty vykurovania vôbec nie sú vhodné - rýchlo sa degradujú.

Nastavenie predtlaku expanznej nádoby

Predtlak vzdušného vankúša (počiatočný tlak plynu v suchej časti nádoby pred napustením systému) je kľúčový parameter, ktorý priamo ovplyvňuje funkčnosť celého systému. Väčšina výrobcov dodáva nádoby s prednastavením 1,5 bar z výroby, ale toto nie je vždy správna hodnota pre každý konkrétny systém. Každá expanzná nádoba v kotli je štandardne z výroby natlakovaná v priestore na vzduch na 1-1,2 bar.

Výpočet správneho predtlaku

Správny predtlak by mal zodpovedať statickému tlaku vody v bode inštalácie nádoby plus 0,2-0,3 bar rezerva. Statický tlak vypočítate jednoducho: zmerajte výšku od bodu inštalácie nádoby po najvyšší bod systému (napríklad po najvyšší radiátor alebo rozdeľovač). Každý meter výšky zodpovedá 0,1 bar tlaku.

Praktický príklad: Kotol je v suteréne, najvyšší radiátor je 6 metrov nad kotlom. Statický tlak = 6 × 0,1 = 0,6 bar. Predtlak nádoby nastavíte na 0,6 + 0,2 = 0,8 bar.

V uzavretých vykurovacích systémoch zohráva počiatočný tlak kľúčovú úlohu pri zabezpečení ich správnej funkcie. Mal by byť nastavený mierne pod zapínacím tlakom systému, aby expanzná nádoba mohla efektívne kompenzovať zmeny objemu vody pri jej ohreve.

Postup nastavenia predtlaku

1. Nechajte systém vychladnúť pod 20 °C a uzavrite guľový kohút medzi nádobou a okruhom.
2. Vypustite vodu z nádoby, kým je membrána prázdna a celý objem je na vzduchovej strane.
3. Na vzdušníku (ventilček na jednom konci nádoby, podobný automobilovému) zmerajte aktuálny tlak manometrom. Ventilček je inštalovaný vo väčšine prípadov na opačnej strane ako je prívod vody, avšak v niektorých prípadoch sú ventily inštalované na strede expanznej nádoby alebo na strane prívodu vody do nádoby.
4. Ak je tlak príliš vysoký, vzduch čiastočne vypustite; ak nízky, dopustite bicyklovou pumpou s manometrom.
5. Pred prvým spustením ešte raz skontrolujte tlak v studenej sústave.

Príliš nízky predtlak znamená, že nádoba sa okamžite naplní vodou a stráca svoju vyrovnávaciu kapacitu. Príliš vysoký predtlak zas bráni vode vstúpiť do nádoby. Oboje vedie k rovnakému výsledku - otváraniu bezpečnostného ventilu a poruchám systému. Správne nastavený predtlak je základom spoľahlivej a tichej funkcie expanznej nádoby po celé roky.

Montáž expanznej nádoby

Montáž expanznej nádoby nie je výlučne práca pre certifikovaného kúrenára. Ak máte základné skúsenosti s inštalatérskymi prácami a správne náradie, zvládnete to sami a ušetríte za servisný výjazd. Zložitejšie systémy - napríklad kombinácia solárnych kolektorov, tepelného čerpadla a akumulačnej nádrže - nechajte radšej odborníkovi.

Potrebné náradie a materiály

• Expanzná nádoba s držiakom
• Guľový kohút a spätný ventil (3/4″ alebo 1/2″ podľa priemeru potrubia)
• Tesnenia - závitové konopné alebo teflónová páska
• Manometer a bicyklová pumpa na nastavenie predtlaku
• Závitové kľúče a montážna pasta

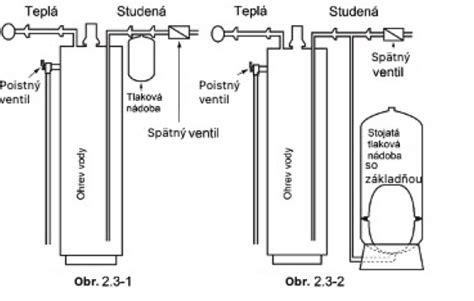

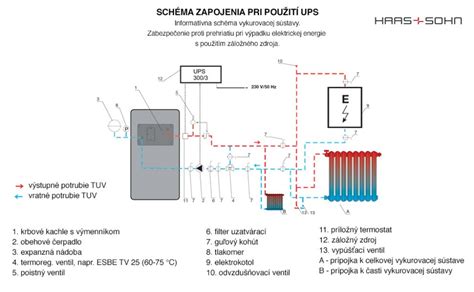

Umiestnenie a orientácia

Expanzná nádoba patrí vždy na studenú stranu systému - na vstupné potrubie do kotla, nie na výstupné (horúce). Umiestnite ju čo najbližšie k cirkulačnému čerpadlu, konkrétne na jeho saciu stranu, aby bolo čerpadlo chránené pred nárazovými pretlakmi. Nádoba musí byť dostupná pre pravidelnú ročnú kontrolu. V podstate sú tieto nádrže inštalované medzi kotlovým potrubím a úplne prvou batériou z neho alebo za tlakovou armatúrou. Orientácia: vodorovne alebo vzdušníkom nahor. Nikdy vzdušníkom nadol - hromadí sa v ňom kondenzát, ktorý koroduje ventil a skresľuje merania tlaku.

Postup montáže

1. Vypnite kotol, nechajte systém vychladnúť a uzavrite prívod studenej vody do kotla. Vypustite tlak zo systému.
2. Na pripravenom mieste na studenej strane namontujte T-kus s guľovým kohútom a spätným ventilom.
3. Skontrolujte a prípadne nastavte predtlak nádoby podľa výšky vášho systému.
4. Upevnite nádobu na stenu pomocou priloženého stenového držiaka - je robustný a bezpečne udrží nádobu aj naplnenú vodou.
5. Prepojte nádobu s T-kusom - použite ohybnú hadicovú spojku alebo pevné potrubie. Všetky závitové spoje utesnite konopou alebo teflónom.
6. Pomaly otvorte kohút a naplňte systém vodou. Odvetrajte vzduch zo všetkých najvyšších bodov - radiátorov, zberných kohútov na rozdeľovači.
7. Zapnite kotol a zahrievajte systém na prevádzkovú teplotu. Priebežne sledujte tlakomer.

Správna kontrola: pri studenej sústave (20 °C) tlak 1,0-1,5 bar; pri zahriatí na 75-80 °C tlak stúpne na 1,8-2,5 bar, no bezpečnostný ventil (nastavený zvyčajne na 3 bar) sa nesmie otvoriť.

Časté chyby pri výbere, inštalácii a údržbe

Chyby pri expanznej nádobe vedú k zbytočným problémom - od opakovaného vypúšťania bezpečnostného ventilu až po predčasné poruchy kotla. Tu sú tie najčastejšie a ako sa im vyhnúť:

1. Príliš malá nádoba: Ľudia kúpia 8-litrovú nádobu na systém, ktorý potrebuje 12 litrov, lebo ‘kotol má predsa len 24 kW’. Výkon kotla s objemom nádoby nesúvisí - záleží na objeme vody v systéme, nie na výkone. Vždy počítajte objem systému a zvoľte nádobu s aspoň 20% rezervou.
2. Nesprávna poloha v systéme: Nádoba namontovaná na výstupe kotla - na horúcej strane - skracuje životnosť membrány na polovicu. Správne miesto je vždy na studenej strane, pred vstupom do kotla. Musí byť vo vykurovacom okruhu.
3. Chýbajúci spätný ventil: Bez spätného ventilu môže v určitých situáciách horúca voda tlačiť do vzdušnej časti nádoby, čo poškodí membránu. Spätný ventil je povinná súčasť každej správnej inštalácie.
4. Nesprávne nastavený predtlak: Predtlak z výroby (1,5 bar) nemusí zodpovedať vášmu systému. Nízky predtlak spôsobí, že sa nádoba okamžite naplní vodou a stráca kapacitu. Vždy nastavte predtlak podľa výšky systému - nie podľa hodnoty z výroby.
5. Zanedbanie pravidelnej kontroly: Expanzná nádoba potrebuje raz ročne skontrolovaný predtlak - ideálne každú jeseň pred zimnou sezónou. Membrána v priebehu rokov stráca elasticitu a nádoba môže strácať efektivitu bez viditeľných vonkajších príznakov.
6. Zámena nádoby na kúrenie a nádoby na pitnú vodu: Tieto výrobky vyzerajú navonok veľmi podobne, ale majú iné membrány, iné schválenia a iné maximálne teploty. Nádoba označená C.W.U. (cirkulácia teplej úžitkovej vody) patrí do systému TÚV, nie do vykurovacieho okruhu - a naopak.

Prečo sa mi otvára bezpečnostný ventil na kotle a čo s tým?

Ak sa bezpečnostný ventil otvára opakovane a vypúšťa vodu, najčastejšia príčina je problém s expanznou nádobou. Buď je nádoba príliš malá na objem vášho systému, má nesprávne nastavený predtlak, alebo je membrána poškodená a nádoba stratila svoju kapacitu. Najprv skontrolujte predtlak nádoby - pri studenej sústave by mal byť 0,5-1,5 bar, závisí od systému. Ak je predtlak v poriadku, zaklepte na nádobu - ak znie odspodu dutá, voda do nej vstupuje správne; ak znie úplne plná a kovovo, membrána je pravdepodobne roztrhnutá a nádobu treba vymeniť.

Maximálny prevádzkový tlak predstavuje hranicu, ktorú systém nesmie prekročiť. Ak by sa tak stalo, aktivuje sa poistný ventil, čo môže spôsobiť únik vody alebo iné komplikácie. Poistný ventil slúži ako ochranný mechanizmus, ktorý zabraňuje poškodeniu systému pri nadmernom tlaku. Pravidelná kontrola a údržba poistného ventilu a odvzdušňovacieho systému sú nevyhnutné pre dlhodobú spoľahlivosť vykurovania. Rovnako dôležité je aj pravidelné odvzdušňovanie vykurovacej sústavy. Hromadenie vzduchových bublín môže znížiť účinnosť vykurovania, spôsobiť nerovnomerné rozloženie tepla a dokonca viesť k poruchám.

Pravidelná kontrola a údržba

Expanznú nádobu v kotli je nutné kontrolovať minimálne jedenkrát ročne. Pri kontrole je nutné nádobu odpojiť od vykurovacej sústavy a vypustiť vodu z expanzomatu. Pravidelná kontrola tlaku v expanznej nádobe a dodržiavanie odporúčaných servisných intervalov môžu výrazne predĺžiť jej životnosť.

Vymeniteľná membrána a životnosť

Správna údržba a včasná výmena membrány expanznej nádoby sú nevyhnutné pre spoľahlivú prevádzku vykurovacieho systému. Jednou z hlavných výhod vymeniteľných membrán je ich schopnosť predĺžiť životnosť expanznej nádoby. Ak dôjde k poškodeniu, stačí vymeniť iba membránu, nie celú nádobu. Membrána v expanznej nádobe funguje ako elastická priehradka, ktorá oddeľuje vodnú a plynovú komoru. Tento mechanizmus reguluje tlak v systéme, čo je kľúčové pre jeho správne fungovanie. Na včasné odhalenie poškodenia je dôležité sledovať príznaky, ako sú nečakané výkyvy tlaku alebo neobvyklé zvuky v systéme.
