Plánujete zmenu vykurovacích zariadení vo vlastnom dome? Z tohto dôvodu sú užitočné informácie o typoch zapojenia batérií, o spôsobe ich pripojenia a umiestnenia. Súhlasíte, pretože účinnosť zvolenej schémy zapojenia pre pripojenie radiátorov v konkrétnom dome alebo miestnosti priamo závisí od nej.
Správne pripojenie k batérii je veľmi dôležitá úloha, pretože môže poskytnúť pohodlnú teplotu vo všetkých miestnostiach kedykoľvek počas roka. Je dobré, keď je spotreba paliva minimálna a dom je v najchladnejších dňoch teplý.
Pomôžeme vám zistiť, čo je potrebné pre najefektívnejšiu prevádzku radiátorov. V článku nájdete množstvo užitočných informácií o spôsobe pripojenia batérií a ich implementácii bez účasti odborníkov. Sú uvedené schémy, ktoré pomôžu jasne pochopiť podstatu problému.
Účinný vykurovací systém môže ušetriť peniaze za palivo. Preto je pri jeho návrhu potrebné robiť informované rozhodnutia. V skutočnosti niekedy rady suseda v krajine alebo priateľa, ktorý odporúča taký systém, ako je jeho, vôbec nefungujú.
Stáva sa, že nie je čas zaoberať sa týmito otázkami sami. V tomto prípade je lepšie obrátiť sa na odborníkov, ktorí v tejto oblasti pracujú viac ako 5 rokov a majú vďačnú spätnú väzbu.
Výber a umiestnenie vykurovacích zariadení
Po rozhodnutí samostatne nainštalovať nové batérie alebo výmena vykurovacích telies, je potrebné mať na pamäti, že tieto ukazovatele priamo ovplyvňujú ich účinnosť:
- veľkosť a tepelný výkon vykurovacích zariadení;
- ich umiestnenie v miestnosti;
- spôsob pripojenia.
Výber vykurovacích zariadení zasahuje predstavivosť neskúseného spotrebiteľa. Medzi návrhy patria nástenné batérie vyrobené z rôznych materiálov, podlahové a podlahové konvektory. Všetky majú iný tvar, veľkosť, úroveň prenosu tepla, typ pripojenia. Tieto vlastnosti sa musia zohľadniť pri inštalácii vykurovacích zariadení do systému.
Medzi modelmi vykurovacích zariadení na trhu je lepšie zvoliť, so zameraním na materiál a tepelnú energiu špecifikovanú výrobcom.
Počet radiátorov a ich veľkosť sa v každej miestnosti líšia. Všetko záleží na ploche miestnosti, úrovni izolácie vonkajších stien budovy, schéme zapojenia, tepelnej energii uvedenej výrobcom v cestovnom pase.
Optimálne miesta pre inštaláciu radiátorov
Batériové miesta - pod oknom, medzi oknami umiestnenými v dosť veľkej vzdialenosti od seba, pozdĺž prázdnej steny alebo v rohu miestnosti, na chodbe, špajzi, kúpeľni, vo vchodoch bytových domov.
V závislosti od miesta a spôsobu inštalácie ohrievača vznikajú rôzne tepelné straty. Najúspešnejšou možnosťou je radiátor úplne zakrytý obrazovkou.
Odporúča sa nainštalovať medzi stenu a vykurovacie teleso reflexnú clonu. Môžete si to urobiť sami pomocou jedného z materiálov, ktoré odrážajú teplo - penofol, izospan alebo iného analógu podobného fólie.

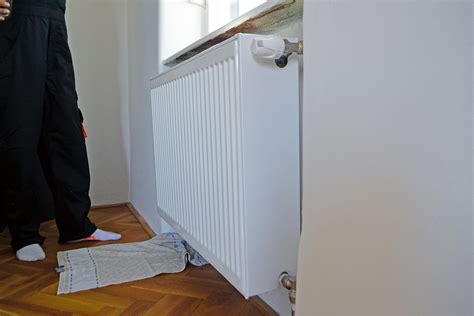

Pravidlá pre inštaláciu radiátora pod oknom
Pri inštalácii batérie pod oknom by ste mali tiež dodržiavať tieto základné pravidlá:
- všetky radiátory v jednej miestnosti sú umiestnené na jednej úrovni;
- rebrá konvektorov vo zvislej polohe;
- stred vykurovacieho zariadenia sa zhoduje so stredom okna alebo je 2 cm vpravo (vľavo);
- dĺžka batérie najmenej 75% samotného okna;
- vzdialenosť od parapetu nie je menšia ako 5 cm, od podlahy - nie menšia ako 6 cm. Optimálna vzdialenosť je 10 - 12 cm.
Úroveň prenosu tepla zariadení a tepelné straty závisia od správneho pripojenia radiátorov k vykurovaciemu systému v dome.
Po dodržaní základných štandardov pre umiestnenie radiátorov je možné čo najviac zabrániť prenikaniu chladu do miestnosti cez okno.
Stáva sa, že prenajímateľ sa riadi radou priateľa, ale výsledok nie je vôbec očakávaný. Všetko sa robí tak, ako to robil, ale iba batérie sa nechcú zahriať. To znamená, že zvolená schéma zapojenia sa nehodila osobitne pre tento dom, nezohľadnila sa plocha priestorov, tepelný výkon radiátorov ani sa nevyskytli nepríjemné inštalačné chyby.
Funkcie schém pripojenia
V závislosti na schéme zapojenia vykurovacích zariadení je zásadný rozdiel potrubné vedenie. Je jednovláknová a dvojtrubková. Každý z týchto typov je rozdelený na systém s vodorovnými diaľnicami alebo zvislými stúpačkami.
V závislosti od zvoleného typu zapojenia sa možnosti pripojenia batérie líšia. Pre jednovláknové a dvojtrubkové systémy je možné použiť bočné, dolné, diagonálne pripojenie vykurovacích zariadení. Hlavnou úlohou je vybrať najlepšiu možnosť, ktorá uspokojí potreby konkrétneho domu v požadovanom množstve tepla.
Okrem jednoduchej a dvojtrubkovej schémy sa rozlišujú aj kolektorové obvody. Nazývajú sa tiež lúčové vedenie. Jeho hlavným znakom je kladenie potrubia osobitne pre každé vykurovacie zariadenie.
Nevýhodou je, že potrubia prechádzajú priamo cez celé podlažie a veľa z nich bude potrebných. To ovplyvní náklady na systém. Významné plus - sú najčastejšie namontované na podlahe bez toho, aby to ovplyvnilo dizajn miestnosti.
Kolektorová alebo radiálna schéma na pripojenie radiátorov neporušuje všeobecný koncept konštrukcie miestnosti a používa sa tiež pre zariadenie systému „teplej podlahy“. Táto možnosť, ktorá významne zvyšuje prietok rúrok, sa v poslednom čase aktívne používa pri navrhovaní schém vykurovania. Kolektorové pripojenie vykurovacích zariadení sa používa v systéme „teplej podlahy“. V závislosti od typu projektu môže slúžiť ako ďalší zdroj vykurovania alebo ako hlavný zdroj.
Jednovláknové vlastnosti systému
Druh ohrevu, v ktorom sú všetky batérie spojené do jednej rúrky, sa nazýva jednookruhová rúrka. Ohrievané a chladené chladivo sa pohybuje pozdĺž jednej rúry a vstupuje naraz do jedného zariadenia. Je dôležité, aby si vybrala správny priemer, v opačnom prípade sa potrubie nezaoberá svojimi povinnosťami a nebude mať žiaden vplyv na takéto zahrievanie.
V jednovláknovom systéme existujú nevýhody a výhody. Mnoho začínajúcich majstrov verí, že výberom tohto typu vedenia môžete ušetriť veľa peňazí za inštaláciu vykurovacích zariadení a potrubí. Ale to je klam. Na kvalitnú prevádzku systému bude skutočne potrebné všetko správne prepojiť, pričom sa vezme do úvahy veľa nuancií. V opačnom prípade budú miestnosti chladné.
Jednokanálový systém je skutočne schopný ušetriť peniaze pri použití vertikálneho stúpačky. To platí pre 5-poschodové budovy, kde je výhodné namontovať jednu rúrku, aby sa znížila spotreba materiálu.
Pri tejto možnosti prúdi zohriata voda do hlavného stúpačky, ktorá sa ďalej rozdeľuje pozdĺž zvyšných stúpačiek. Chladivo zase vstupuje do vykurovacích zariadení každej podlahy, počnúc zhora.
V prípade jednovláknového systému cirkulácie chladiacej kvapaliny vstupuje teplá voda do chladiča a vracia sa späť do tej istej rúrky. Preto by oblasť posledného zariadenia mala byť väčšia. Čím nižšia voda klesne, po stúpačke sa zníži jej teplota. Tento problém sa rieši zväčšením plochy radiátorov v dolných poschodiach. Radiátory jednookruhového systému sú prednostne vybavené obtokmi.
To umožní bez problémov demontovať ohrievač, napríklad na opravu, bez narušenia prevádzkyschopnosti celého systému.
V jednovláknovom horizontálnom elektroinštalačnom systéme môžete použiť pridružený alebo slepý pohyb chladiacej kvapaliny. Funguje dobre pre potrubia s celkovou dĺžkou do 30 m.
Dvojtrubkové systémy
Zapojenie do dvoch potrubí zahŕňa použitie 2 potrubí: jedno pre priechod zohriatej chladiacej kvapaliny (prívod), druhé pre ochladené, smerujúce späť do ohrievacej nádrže (spiatočka). Výsledkom je, že každá batéria prijíma vodu približne pri rovnakej teplote, čo umožňuje rovnomerné zahrievanie všetkých miestností.
Použitie dvojitého potrubia sa považuje za najžiadanejšie. Pri tomto pripojení vykurovacích zariadení dochádza k najmenším stratám tepla. Cirkulácia vody môže byť spojená a zablokovaná.
Tento systém údržby radiátorov sa vyznačuje pohodlným nastavením ich tepelného výkonu.
Pri výbere dvojtrubkového okruhu na pripojenie batérií s nútenou cirkuláciou je potrebné nainštalovať ventil na odvetranie vzduchu.
Mnohí majstri, ktorí nezávisle inštalujú vykurovací systém svojho domu, nesúhlasia s dvoma potrubiami. Hlavným argumentom je vysoká spotreba potrubí, čo výrazne zvyšuje náklady projektu.
Z podrobného preskúmania tohto tvrdenia vyplynie, že pri správnom pripojení zariadení a použití optimálnych priemerov rúrok v súkromnom dome nebude stáť systém omnoho viac ako jednookruhový. Nakoniec, pre toto zariadenie je potrebný väčší priemer rúrky a veľká plocha zariadení. Konečná cena bude ovplyvnená cenou potrubí s menším priemerom, lepšou cirkuláciou chladiva a minimálnymi tepelnými stratami.
Pripojenie vykurovacích zariadení v dvojtrubkovom systéme je možné vykonať diagonálne, zboku, zdola. Prípustné použitie vodorovných a zvislých stúpačiek. Najúčinnejšou možnosťou je diagonálne pripojenie. Umožňuje maximalizovať využitie tepla a rovnomerne ho distribuovať do všetkých vykurovacích zariadení.
Špecifiká skrytej kabeláže
Skryté vedenie potrubí umožňuje esteticky začleniť vykurovací systém do interiéru.

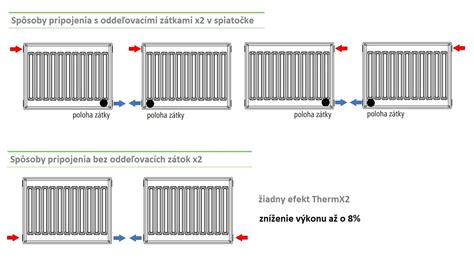

Možnosti pripojenia radiátorov
Bočné pripojenie batérie
Bočné pripojenie sa používa v rozvodoch s dvoma a jedným potrubím. Nazýva sa tiež jednosmerný. Hlavný rys - prívodné potrubie a spätný tok sú namontované na jednej strane batérie.
Takýto systém sa používa vo viacpodlažných budovách s vertikálnym tokom chladiva. Hlavnou podmienkou je inštalácia prepojky pred pripojením na volané potrubie (bypass) a kohútiky, aby bolo možné odstrániť chladič bez narušenia celého systému.
Inštalácia kohútov na potrubie spájajúce chladič s hlavným potrubím uľahčí budúcu údržbu. Ak potrebujete vyfarbiť alebo opláchnuť vykurovacie zariadenie, môžete ho bez problémov odstrániť bez narušenia celého systému.
Jednosmerné pripojenie funguje najefektívnejšie s malou dĺžkou ohrievača - 5-6 sekcií. Spojenie radiátorov veľkej dĺžky týmto spôsobom bude mať veľké tepelné straty.
Špecifiká spodného pripojenia
Schéma, v ktorej sa používa spodné spojenie, sa najčastejšie používa na riešenie problémov s dizajnom. Ak potrebujete skryť rúry, namontujte ich na stenu alebo podlahu.
Výrobcovia vykurovacích zariadení ponúkajú rôzne modely a variácie radiátorov so spodným pripojením. Pas produktu uvádza, ako správne pripojiť konkrétny model vykurovacej batérie.
Vo vnútri uzla na pripojenie radiátora sa nachádzajú vstavané guľové ventily, ktoré v prípade potreby umožňujú jeho demontáž. Takéto informácie vám umožňujú nainštalovať zariadenia do systému sami.
V mnohých moderných modeloch batérií schéma spodného pripojenia predpokladá cirkuláciu vody ako pri diagonálnom pripojení. Na tento účel je vo vnútri radiátora nainštalovaná špeciálna prekážka, ktorá zaručuje úplný pohyb vody v celom zariadení. Až potom sa chladivo dostane naspäť.
Spodné pripojenie sa neodporúča na použitie s prirodzenou cirkuláciou vody. Vysoké tepelné straty zo spodného pripojenia sú kompenzované vyšším výkonom radiátorov.
Diagonálna schéma zapojenia
Diagonálne spojenie sa vyznačuje minimálnymi tepelnými stratami. Jeho vlastnosťou je, že teplo sa dodáva z jednej strany zariadenia, prechádza cez všetky sekcie a vystupuje cez otvor na druhej strane. Používa sa pre systémy s jednoduchými a dvojitými rúrami.
Túto možnosť pripojenia batérie je možné realizovať dvoma spôsobmi:
- Chladivo vstupuje do horného otvoru zariadenia, cirkuluje pozdĺž neho a tečie zo spodného bočného otvoru na druhej strane.
- Voda vstupuje do spodného otvoru na jednej strane a prechádza cez celý radiátor a opúšťa svoj horný protiľahlý otvor.
Diagonálny obvod pracuje efektívne pri pripájaní dlhých batérií s celkovým počtom úsekov 12 alebo viac kusov.
Použitie schémy diagonálneho pripojenia vám umožňuje efektívne používať pomerne dlhé zariadenia. Možnosť pripojenia batérií závisí od toho, aký typ pohybu vody alebo nemrznúcej zmesi sa má používať na fungovanie systému. K dispozícii sú iba dve možnosti: prirodzený obeh a nútený.
Cirkulácia chladiacej kvapaliny
Prirodzená cirkulácia
Prvá možnosť spočíva v použití fyzikálnych zákonov bez zakúpenia a inštalácie ďalších zariadení. Vhodné, keď je ako chladivo voda. Ľadový mraziaci systém bude cirkulovať horšie cez systém.
Systém pozostáva z kotla, ktorý ohrieva vodu, expanznú nádrž, prívodné a spätné potrubie a batérie. Voda, kúrenie, rozširuje sa a začína sa pohybovať po stúpačke a navštevovať inštalované radiátory. Chladená voda zo systému tečie gravitačne späť do kotla.
Pri tomto type obehu je inštalovaný horizontálny potrubí s miernym sklonom v smere pohybu chladiva. Tento systém je samoregulačný, pretože jeho množstvo sa mení v závislosti od teploty vody. Cirkulačný tlak stúpa, čo umožňuje vodovodu rovnomerné zahrievanie miestnosti.
V prirodzenej cirkulácii sa používajú dvojtrubkové a jednookruhové schémy s horným vedením, s dvoma rúrkami so spodným vedením. Je výhodné použiť také spôsoby pripojenia radiátorov k vykurovaciemu systému pre malé miestnosti.
Je dôležité vybaviť batérie vzduchovými prieduchmi na odstránenie prebytočného vzduchu alebo nainštalovať automatické vetracie otvory na stúpačky. Kotol je najlepšie umiestnený v suteréne tak, aby bol nižší ako vykurovaná miestnosť.
Nútená cirkulácia
Pre domy, ktorých plocha je 100 m² a viac, je potrebné zmeniť obehový systém chladiva. V takom prípade budete potrebovať špeciálne zariadenie, ktoré stimuluje pohyb vody alebo nemrznúcej zmesi potrubiami. Je to o inštalácii obehového čerpadla. Jeho výkon závisí od oblasti vykurovanej miestnosti.
Čerpadlo je nainštalované v prívodnom alebo vratnom potrubí. Na odstránenie prebytočného vzduchu zo systému je potrebné namontovať automatické vetracie otvory v najvyššom bode potrubia alebo používať batérie Mayevsky žeriavy pre manuálne odvzdušnenie.
Použitie čerpadla na nútenú cirkuláciu umožňuje použitie nemrznúcej zmesi ako chladiva. V takom prípade musíte nainštalovať uzavretú expanznú nádrž, aby výpary nepoškodili zdravie obyvateľov domu.
Obehové čerpadlo sa používa v dvoj- a jednookruhových schémach s horizontálnymi a vertikálnymi systémami na pripojenie vykurovacích zariadení.
Pravidlá pre pripojenie radiátorov
Bez ohľadu na zvolený typ radiátora a vhodnú schému pripojenia je dôležité všetko správne vypočítať a nainštalovať.
V každom prípade bude optimálny vlastný systém. V prípade drahých veľkoplošných domov sa odporúča obrátiť sa na odborníkov, ktorí môžu ponúknuť optimálny projekt. Toto nie je otázka, na ktorej by sme mohli šetriť.
Výber správneho radiátora
Rozlišujeme kompaktné vykurovacie telesá a ventilové vykurovacie telesá. Kompaktné vykurovacie telesá majú prípojky v štyroch rohoch radiátora, zatiaľ čo ventilové vykurovacie telesá majú dve prídavné prípojky so zabudovaným ventilom na spodnej strane. Na modernejších ventilových vykurovacích telesách môžete pripojiť prítok a spätný tok na spodnej strane smerom od podlahy.
Moderné radiátory sú zvyčajne konštrukčne oveľa viac ploché, a preto vyžadujú podstatne menej vody a priestoru. Tieto modely preto vykurujú ekonomickejšie a ekologickejšie ako staršie radiátory. Spotrebujú menej energie a vytvárajú príjemnejšie teplo a vzduch v miestnosti.
Ak si chcete zaobstarať nový vykurovací systém, prvým krokom je overiť si u kúrenára, či staré radiátory v novom systéme poskytnú dostatočný vykurovací výkon.
