Techone podlahové vykurovanie a prepojenie miestností

Komplexné systémy riadenia podlahového vykurovania sú určené na inštaláciu v obytných aj komerčných budovách. Regulácie podlahového kúrenia je možné inštalovať do už obývaných objektov bez výraznejších zásahov do inštalácie. Je to možné vďaka dostupným bezdrôtovým systémom, ktoré vyžadujú oveľa menej kabeláže.

Výhody podlahového vykurovania

Podlahové vykurovanie funguje na princípe sálania, čo prináša príjemný pocit tepla - podobne ako hrejivé slnečné lúče na jar - a aj rovnomerne vyhriatu miestnosť. Okrem toho je aj úsporné, keďže vykurovacie plochy sú veľké a vykurovacia voda môže mať nižšiu teplotu než v prípade radiátorov. Základom sú rúrky v podlahe, cez ktoré preteká vykurovacia voda. Tá odovzdáva teplo betónovému poteru, z ktorého potom teplo sála smerom nahor do miestnosti.

Kľúčové benefity

• VYSOKÝ TEPELNÝ KOMFORT: Vďaka regulácii môžete meniť teplotu v miestnostiach v závislosti od vašich preferencií, dennej doby a aktivity členov domácnosti. To vám umožní vyhnúť sa prehrievaniu alebo nedostatočnému vykúreniu miestností.
• ÚSPORA ENERGIE: Úprava prevádzkových parametrov regulácie podlahového kúrenia umožňuje racionálne využitie vyrobeného tepla. Keď je objekt prázdny, môžete zmeniť prevádzkové parametre a tým výrazne znížiť náklady na vykurovanie. Výskum Stuttgartského inštitútu pre stavebnú fyziku ukázal, že teplota vzduchu v miestnosti vykurovanej podlahovým systémom sa môže znížiť o 2 až 3 °C bez zníženia tepelného komfortu. Každý 1 °C zníženej teploty vzduchu zodpovedá úspore paliva o 6 %. Pri podlahovom vykurovaní to znamená ušetrenie 12 až 18 % energie.
• JEDNODUCHÁ OBSLUHA: Na ovládanie všetkých vstupov sa používa nadradené zariadenie. V miestnostiach môžete upravovať nastavenú teplotu z ovládacieho panela namontovaného na stene.
• POČET FUNKCIÍ: Podlahové regulácie sú technologicky veľmi vyspelé zariadenia. V závislosti od zvoleného modelu nájdete rôzne prevádzkové programy, ktoré umožňujú optimálne regulovať teplotu, ako aj doplnkové funkcie (napr. rozšírenie systému o riadenie zmiešavacieho ventilu).
• JEDNODUCHÁ INŠTALÁCIA: Centrálnu jednotku je možné namontovať na DIN lištu. Okrem drôtových systémov sú dostupné aj bezdrôtové systémy, ktoré riešia problém vysokých nákladov za narušenie existujúcej inštalácie.
• VZDIALENÝ PRÍSTUP: Výberom drôtového alebo bezdrôtového systému s možnosťou ovládania cez internet môže užívateľ ovládať a upravovať pracovné parametre odkiaľkoľvek a kedykoľvek počas dňa vďaka dedikovanej aplikácii.

Typy podlahového vykurovania

Okrem teplovodného existuje aj elektrické podlahové kúrenie. To využíva priame vykurovanie elektrinou pomocou vykurovacích rohoží, káblov alebo fólií. Okrem toho existuje aj tzv. suché podlahové kúrenie.

Porovnanie elektrického a vodného podlahového kúrenia

Vodné podlahové kúrenie pracuje s teplotou vody 30-45 °C - omnoho nižšou ako klasické radiátory (70-80 °C). To je hlavný dôvod, prečo sa ideálne kombinuje s tepelným čerpadlom alebo kondenzačným kotlom a výrazne šetrí energiu. Podlahové systémy dobre zapadajú do konceptu inteligentnej domácnosti.

História podlahového vykurovania

Najstarším spôsobom vykurovania u všetkých národov bolo miestne vykurovanie, a to formou spaľovania dreva v otvorenom ohnisku. Prvým ústredným vykurovaním bolo starorímske hypokaustum, ktoré navrhol Sergius Oratus v roku 80 pred n. l. Bolo to vlastne ohnisko bez roštu, na spaľovanie dreva, drevného uhlia, umiestnené mimo vykurovaných miestností, pod domom. Teplé dymové spaliny prúdili do dutín pod celým domom, a tak zohrievali podlahu. Samotné dymové spaliny sa odvádzali cez jednu alebo viacero šácht situovaných v obvodových stenách. V prvých storočiach n. l. sa v Ríme a v Rímskej ríši postavilo mnoho domov a objektov, ktoré sa vykurovali hypokaustovým spôsobom, ako napríklad antické Caracallove kúpele (211 až 217 n. l.) alebo Diokleciánove kúpele. Zlepšením tohto systému bolo kanálikové vykurovanie, pri ktorom nebola pod podlahou domu dutina, ale spaliny prúdili rozvetveným systémom kanálikov pod podlahou.

Teplovodné vykurovanie sa prvýkrát objavilo v 18. storočí vo Francúzsku, najviac sa však uplatnilo v Nemecku. Začiatkom 20. storočia sa veľmi rozšírilo teplovodné vykurovanie s núteným obehom vody a stalo sa bežným spôsobom vykurovania bytov a občianskych budov. Autorom sálavých vykurovacích sústav s vykurovacími telesami zabetónovanými do dosák pripevnených na povrch muriva bol v roku 1907 Angličan Barker. V roku 1926 s anglickou firmou Crittal uložil vykurovacie rúrky priamo do konštrukcie objektu (najčastejšie do stropu, prípadne podlahy). V roku 1935 si dal Holanďan van Dooren patentovať využitie sálavých vykurovacích rúrok v strope ako vystužujúcu časť stavebnej konštrukcie.

Regulácia podlahového vykurovania

Regulácia podlahového vykurovania je kľúčová pre efektívnu prevádzku a komfort. Pri návrhu regulácie si musíme uvedomiť, že pri podlahovom vykurovaní má významnú úlohu akumulácia tepla v konštrukcii podlahy. Vykurovacia plocha je veľmi hmotná, a preto je aj tepelná zotrvačnosť vykurovacej podlahy veľmi veľká. Podľa zloženia podlahy môžeme uvažovať o jej hodnote 3 až 8 hodín. Toto je príčinou, že pri veľkoplošnom podlahovom vykurovaní nie sú možné rýchlejšie zmeny vykurovacieho príkonu, a preto regulačné zásahy (napr. zmena teploty vykurovacej vody) sa prejavujú vo vykurovanej miestnosti iba pozvoľne a taktiež čas ohriatia a chladnutia je dlhý.

Možnosti riadenia

• Monovalentná prevádzka: Prevádzka s jedným zdrojom tepla, ktorý kryje celé tepelné straty vykurovaného priestoru. Zapojenie podlahového vykurovania na kotol pre tuhé palivá je najmenej vhodné, vzhľadom na obťažne ovládateľný výkon kotla.
• Bivalentná prevádzka: Tento spôsob prípravy vykurovacej vody je založený na využívaní dvoch rozličných zdrojov tepla - primárneho a alternatívneho. Primárny zdroj kryje potrebu tepla do nastavenej vonkajšej teploty sám, pri nižšej teplote je potom odstavený.
• Bivalentne-paralelná prevádzka: V tomto prípade sa pracuje súčasne s dvoma rozličnými zdrojmi tepla. Jeden zdroj pracuje do nastavenej vonkajšej teploty sám.

Nízka teplota vykurovacej vody podlahového vykurovania umožňuje účinnejšie využívanie nízkopotenciálnych zdrojov nekonvenčných energií, pričom sa z hľadiska prevádzky javí na tento účel ako najvhodnejšie použitie tepelných čerpadiel. Výstupná teplota vody z kondenzátora tepelného čerpadla býva maximálne 55 °C a minimálne 35 °C.

Nepriamy ohrev pomocou výmenníka tepla je výhodný najmä pri kombinácii podlahového vykurovania s konvekčnými vykurovacími telesami. Vykurovacie telesá sa zásobujú vodou z kotla priamo, vykurovacia podlaha sa ohrieva nepriamo prostredníctvom výmenníka tepla.

Vykurovacia krivka a jej vplyv na spotrebu

Vykurovacia krivka by mala byť vždy optimálne nastavená, t.j. pre miestnosť s najmenšími tepelnými ziskami, napr. spálňu. Nepresnosť nastavenia vykurovacej krivky podstatne ovplyvňuje spotrebu energie pri prevádzke. Ak sa ako referenčný prípad uvažovala optimálne nastavená vykurovacia krivka, potom posun vykurovacej krivky o 1 K smerom hore alebo jej nastavenie s výraznejšou strmosťou (o 2 K) vplýva na spotrebu energie.

Samoregulačný efekt, v dôsledku veľkej akumulačnej schopnosti podlahovej vykurovacej plochy a následnej niekoľkohodinovej tepelnej zotrvačnosti, je výrazným činiteľom, ktorý ovplyvňuje tepelný režim interiérov s takýmto spôsobom vykurovania. Ukázalo sa, že pre budovy s dobrou vonkajšou tepelnou izoláciou, bez rýchlych ranných zakúrení, sa stáva nočné vypínanie stratovým. Vykurovacia krivka sa musí totiž počas času zákuru zvýšiť, čím utlmí samoregulačný efekt. Rýchlym zakúrením je vplyv tohto naakumulovaného tepla podstatne potlačený. Pomerne veľká tepelná zotrvačnosť vykurovacej podlahy vplýva pri nízkych vonkajších teplotách priaznivo na možnosť ekvitermickej regulácie podlahového vykurovania.

Dilatácia a tepelný odpor

Na každom podlahovom vykurovaní sa dáva dilatácia. Na ploche 70 metrov štvorcových, ak je to jedna súvislá plocha, by bolo dobré ju rozdeliť dilatačným pásom dokonca aj na tri časti. Ak ide o miestnosti, dilatovať by sa malo pod dverami. Obvodová dilatácia je mi jasná, no stredová dilatácia pre oddelenie okruhov sa rieši spojením (prilepením) dvoch dilatačných pásov k sebe, čím vznikne fólia na každej strane. Dilatačný pás pre podlahové kúrenie sa napríklad predáva len po 50 metroch.

Termický odpor ako tepelný odpor samotnej podlahovej krytiny na povrchu alebo ako odpor celej konštrukcie podlahovej vykurovacej plochy má veľký vplyv na prevádzkovú teplotu vykurovacieho média vnútri vykurovacích rúrok. Priestor s väčším tepelným odporom konštrukcie podlahy potrebuje taktiež vyššiu prevádzkovú teplotu média v rúrkach. To zase pôsobí záporne na samoregulačný efekt a tým na energetickú spotrebu tepla. Zvýšenie tepelného odporu podlahovej krytiny z hodnoty 0,02 na 0,2 m².K.W⁻¹ môže viesť k zhoršeniu.

Odporúčania pre projektovanie a inštaláciu

Pri voľbe referenčnej miestnosti sa obvykle volí miestnosť s najmenšími tepelnými ziskami. Prevádzka podlahového vykurovania je v dobre tepelne izolovaných budovách obvykle bez problémov. Určité zhoršenie priaznivých výsledkov sa dostaví vtedy, keď sa prihliadne na spotrebu elektrického prúdu pri čerpadlách a ďalej potom pri určitej strate tepla za rozdeľovačom vykurovacej látky. Spotreba elektrického prúdu pri čerpadle a tepelné straty pri distribúcii závisia od typu použitého kotla a od typu budovy. Nočné vypínanie vykurovania v dobre izolovaných budovách vo väčšine prípadov nevedie k úspore, ale práve naopak.

Skladba podlahy a komponenty

Skladba podlahy by mala byť jasná už pri plánovaní hrubej stavby. Odporúča sa nechať si vypracovať projekt - návrh podlahového kúrenia od riadneho projektanta. Aby podlahovka fungovala 100 % efektívne a spoľahlivo, musí kúrenár dodržať postup montáže každej zo súčastí.

1. Prvá vrstva v konštrukcii podlahového vykurovania je izolácia. Tá zabraňuje tomu, aby teplo unikalo do iných priestorov. Polystyrén pod podlahové kúrenie alebo iný izolačný materiál je obvykle položený priamo na betónovej podlahe, spodnú vrstvu teda tvorí hydroizolačná fólia. Hrúbku prvej vrstvy podkladového polystyrénu si teda zvoľte tak, aby ste zalícovali výšku väčšiny potrubia.
2. Reflexná hliníková fólia: Reflexná hliníková fólia plní v systéme podlahového kúrenia dve kľúčové funkcie: tepelne izoluje a odráža teplo smerom nahor, teda do obytného priestoru. Bez nej strácate 20-30 % energie, ktorá ohrieva betónovú dosku namiesto vzduchu v miestnosti. Je to jeden z najlacnejších prvkov celého systému, no má zásadný vplyv na efektivitu a návratnosť investície. Odporúčané minimum je 120 mc (mikrometrov), takáto fólia je robustná, dobre sa kladie aj v rohoch a pri oblúkoch, a vydrží tlak zaliatej anhydritovej vrstvy bez poškodenia. Fóliu vyčistite a vysušte podkladový betón, rozviňte hliníkovou stranou nahor, jednotlivé pásy spájajte hliníkovou páskou, fóliu vytiahnite 10-15 cm na steny a upevnite dilatačnou páskou.
3. Nad izolačnou vrstvou je uložený nosný systém podlahového vykurovania:
   • Nopové dosky: Sú vyrobené z plastu, na povrchu majú množstvo výstupkov. Medzi ne inštalatér vtlačí rúrky, čím vytvorí požadovaný tvar potrubia.
   • Systém tacker: Tvoria ho ploché plastové dosky, rúrky sa prichytávajú na ľubovoľné miesto pomocou nastreľovacích sponiek. Inštalácia je rýchlejšia, je to však práca pre dvoch.
   • Dosky so suchým zipsom: Rúrky sú ovinuté páskou so suchým zipsom, ktorým je potiahnutá aj podlaha. Pri inštalácii teda stačí rúrky pritlačiť k podlahe.
   • Vodiace lišty: Používajú sa pri meandrovej inštalácii. Rúrky inštalatér prichytáva vedľa seba do vodiacich líšt.
   • Polystyrénové systémové dosky: Rúrky inštalatér ukladá do drážok, ktoré sú v doskách z expandovaného polystyrénu pripravené už vo výrobe. Vrchné vrstvy dosiek tvoria hliníkové profily, ktoré zabezpečujú lepšie rozloženie tepla.
4. Rúrky podlahového vykurovania sú vyrobené z plastovo-hliníkových kompozitných materiálov.

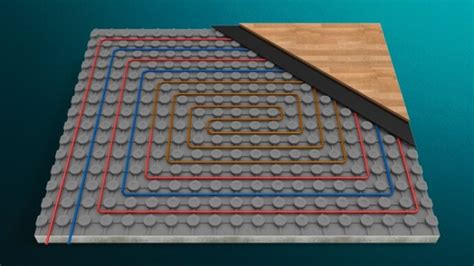

   • Do špirály: Vykurovacia voda najprv putuje po špirále do stredu miestnosti. Odtiaľ sa vracia vratnou rúrkou po rovnakej trajektórii. Výsledkom je rovnomerná teplota od okrajov až po stred miestnosti.
   • Do meandrov: Vykurovacia voda putuje z jedného okraja miestnosti na druhý, kde sa oblúkom stáča späť na začiatok. Tam sa znovu stáča na druhý okraj atď. Ako voda putuje po meandroch z jednej strany miestnosti na druhú, ochladzuje sa. Teplota podlahy teda nie je taká rovnomerná ako pri inštalácii do špirály.

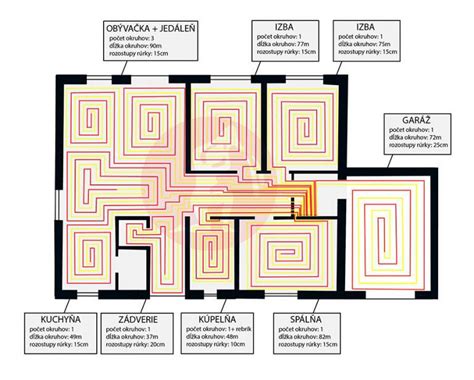

   Pri každom z tvarov je dôležitý aj rozstup rúrok. Maximálna dĺžka jedného okruhu rúrky by nemala presiahnuť 80-120 m pre rúrku 16 mm a 100-150 m pre rúrku 20 mm. Dlhšie okruhy spôsobujú veľký tlakový úbytok - pri rozdeľovači prehrievate, na konci okruhu máte citeľne chladnejšiu podlahu.

5. Poter na podlahové kúrenie nie je pevne spojený s objektom, keďže vplyvom teplotných zmien sa rozťahuje a zmršťuje. Prijíma teplo z vykurovacích rúrok a rovnomerne ho rozkladá po celej miestnosti. Zároveň teplo akumuluje, takže ho do miestnosti odovzdáva ešte dlho po vypnutí vykurovania. Minimálna výška mazaniny nad rúrkami je 45 mm pre anhydrit a 65 mm pre cementový poter.
6. Typ podlahovej krytiny: Nad typom podlahy sa zamyslite už počas projektovania vykurovacieho systému. Najvhodnejšie sú dlaždice, keďže majú dobrú tepelnú vodivosť. Laminátové alebo drevené parkety kladú teplu vyšší odpor. Niektoré majú aj vyššiu tepelnú rozťažnosť a po zohriatí sa medzi nimi objavia medzery. Koberce sú skôr tepelný izolant a prenosu tepla bránia.

Rozdeľovač podlahového vykurovania a jeho inštalácia

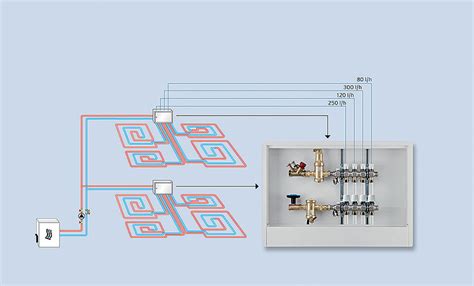

Rozdeľovač-zberač je ústredný prvok každého vodného podlahového kúrenia. Funguje podobne ako elektrický rozvádzač v dome - rozdeľuje teplú vodu z kotla alebo tepelného čerpadla do jednotlivých okruhov rúrok a zbiera spätnú, vychladnutú vodu na návrat do zdroja tepla. Každý okruh zodpovedá jednej vykurovacej zóne - spravidla jednej miestnosti alebo časti podlahy s odlišnými tepelnými nárokmi. Jeden riadiaci systém podlahového vykurovania štandardne podporuje 8 vykurovacích zón, ale ponúkame aj sériu 10, ktorá podporuje až 10 zón.

Rozdeľovač sa osádza už vo fáze hrubých inštalácií, pretože hlavné rozvody od kotla k rozdeľovaču umiestňujeme do spodnej vrstvy prídavnej izolácie. Pri výbere rozdeľovača sledujte počet okruhov, materiál (mosadzné sú odolnejšie), prietokové merače a servopohony pre automatickú zónovú reguláciu.

Pre kombináciu podlahového kúrenia a radiátorového kúrenia je potrebné použiť rozdelovač s čerpadlom, ktorý vlastne oddelí horúcu vykurovaciu vodu z radiátorov a zreguluje ju na nejakých 50 stupňov.

Pripojenie rúrky na rozdeľovač

Nevyhnutným komponentom na pripojenie vykurovacej trubky na rozdeľovač podlahového kúrenia je adaptér (zverné šróbenie, pripojovací skrutkový spoj alebo prechodka na rúrku). Vo väčšine prípadov sa skladá z troch častí - prevlečnej matice, zverného krúžku a vnútorného dielu s kužeľom.

Postup pripojenia:

1. Navlečte maticu na vykurovaciu rúrku.
2. Nasaďte na koniec rúrky zverný krúžok.
3. Do rúrky vsuňte vnútorný diel s kužeľom.
4. Kužeľ s rúrkou zasuňte do hrdla rozdeľovača.
5. Zaskrutkujte a pritiahnite maticu.

Inštalačný postup krok za krokom

Inštalácia vodného podlahového kúrenia vyžaduje dodržanie správneho poradia krokov - každá chyba sa prejaví až po zaliatí mazaninou a vtedy je náprava mimoriadne nákladná.

1. Príprava podkladu: Podkladový betón musí byť rovný (max. odchýlka 5 mm na 2 m dĺžky), čistý a suchý.
2. Tepelná izolácia: Na vyrovnaný betón položte extrudovaný polystyrén (XPS) hrúbky min. 30-50 mm. Na prízemí nad zeminou odporúčame 80-100 mm.
3. Reflexná hliníková fólia: Na izoláciu položte reflexnú fóliu hliníkovou stranou nahor. Spoje prelepte hliníkovou páskou a fóliu vytiahnite 10-15 cm na steny, kde ju upevnite dilatačnou páskou.
4. Montáž rozdeľovača: Nainštalujte rozdeľovač-zberač na stenu v centrálnom bode, pripojte obehové čerpadlo a termostatický zmiešavací ventil. Pred kladením rúrok vykonajte tlakovú skúšku rozdeľovača (6 barov, min. 1 hodina).
5. Kladenie rúrok a fixácia príchytkami: Ukladajte rúrky podľa vopred pripraveného výkresu a fixujte ich príchytkami do tackera každých 30-50 cm. Po uložení všetkých rúrok vykonajte tlakovú skúšku celého systému (6 barov, 24 hodín) - túto skúšku zdokumentujte fotograficky. Pre rúrky s priemerom 16-20 mm platí jedna spona každých 30-50 cm pozdĺž rúrky. Pri oblúkoch dajte spony hustejšie - každých 15-20 cm.
6. Zalievanie mazaninou: Anhydritová mazanina sa leje za stáleho chodu systému pri teplote vody 20-25 °C. Minimálna výška mazaniny nad rúrkami: 45 mm pre anhydrit, 65 mm pre cementový poter.
7. Postupné uvádzanie do prevádzky: Po vysušení mazaniny (4-6 týždňov) zvyšujte teplotu vody každý deň o 5 °C, od 25 °C postupne až na 45 °C.

Často kladené otázky

Aká je minimálna hrúbka betónovej vrstvy nad rúrkami podlahového kúrenia?

Minimálna výška mazaniny nad vrstvou rúrok závisí od zvoleného materiálu. Pri anhydritovej mazanine platí minimum 45 mm nad rúrkami - pri rúrke s priemerom 17 mm to znamená celkovú hrúbku mazaniny minimálne 62 mm. Pri cementovom potere je minimum 65 mm nad rúrkami, a to z dôvodu jeho nižšej pevnosti v ťahu. Príliš tenká vrstva sa pri teplotných zmenách môže praskať a ohrozovať finálnu podlahovú krytinu. Príliš hrubá vrstva zase spomaľuje odozvu systému - trvá dlhšie, kým sa podlaha vyhreje po zapnutí kúrenia. Pred zalievaním vždy skontrolujte, že žiadna rúrka nevyčnieva vyššie, než je navrhnutá výška mazaniny.

Môžem nainštalovať podlahové kúrenie pod drevené parkety alebo laminát?

Áno, ale s dôležitými obmedzeniami. Pre laminátové podlahy musí výrobca deklarovať tepelný odpor podlahovej krytiny maximálne 0,15 m²K/W - takéto lamináty sú označené symbolom podlahového kúrenia. Povrchová teplota podlahy nesmie prekročiť 27-29 °C, inak sa laminát začína deformovať a vydávať škrípavé zvuky. Masívne drevené parkety nie sú vhodné - pracujú s vlhkosťou a pri opakovanom zahrievaní praskajú. Ak je parketa nevyhnutná, použite technické drevo (viacvrstvové parkety hrúbky max. 14 mm, aklimatizované na podmienky vykurovania). Certifikácia pre podlahové kúrenie musí byť u výrobcu podlahovej krytiny explicitne uvedená - nikdy nehádajte podľa vzhľadu.

Ako dlho trvá, kým podlahové kúrenie vyhreje miestnosť z chladna?

Podlahové kúrenie je systém s veľkou tepelnou zotrvačnosťou - mazaninová vrstva funguje ako tepelný akumulátor, ktorý sa pomaly zohreje a potom rovnomerne odovzdáva teplo. Pri štarte z chladna (napríklad po dlhšej neprítomnosti) trvá vyhriatie podlahy na prevádzkovú teplotu 2-6 hodín v závislosti od hrúbky mazaniny, nastavenej teploty vody a tepelných strát miestnosti. Z tohto dôvodu sa podlahové kúrenie neodporúča riadiť iba podľa prítomnosti (zapni/vypni), ale nastaviť útlmový režim na nočné hodiny - napríklad zníženie teploty o 3-4 °C, nie úplné vypnutie. Moderné termostatické regulátory s týždenným programom túto funkciu ponúkajú štandardne.
