Elektrické kotly Protherm Ray predstavujú moderné a efektívne riešenie pre vykurovanie domácností, bytov, kancelárií či iných prevádzok. Vďaka svojej konštrukcii a pokročilým funkciám sú ideálnou voľbou pre klasické aj nízkoenergetické domy, kde sa kladie dôraz na úsporu, komfort a ekologickosť.
Čo je elektrický kotol Protherm Ray?

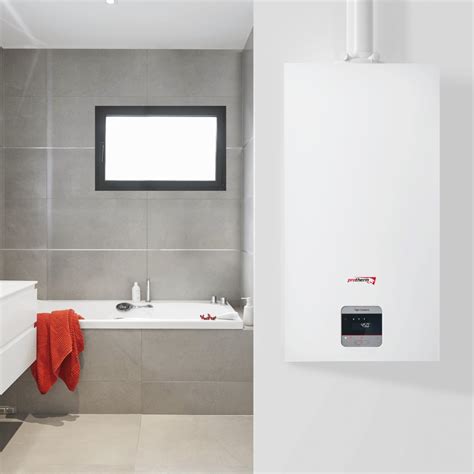

Elektrický kotol Protherm Ray je závesné elektrické zariadenie určené na ohrev vykurovacej vody. Vyznačuje sa moderným dizajnom a mikroprocesorovým riadením, ktoré umožňuje jednoduché a prehľadné ovládanie. Kotol je navrhnutý v štýle moderných plynových závesných kotlov a ponúka vysokú účinnosť, minimálnu údržbu a dlhú životnosť.
Kotol je vybavený elektronickým ovládaním s funkciou plynulej modulácie výkonu. Táto funkcia umožňuje presné nastavenie výkonu v stupňoch, čím sa zabezpečuje rovnomerné zaťažovanie vykurovacích telies a predlžuje sa tým životnosť kotla. Kotly Protherm Ray disponujú aj ochranou proti preťaženiu siete - pri známke preťaženia automaticky znížia výkon a zabránia tak výpadku elektrickej siete.
Kľúčové vlastnosti kotla Protherm Ray:
- Závesné prevedenie
- Mikroprocesorové riadenie
- Plynulá modulácia výkonu
- Ochrana proti preťaženiu siete
- Možnosť pripojenia externého zásobníka na teplú úžitkovú vodu (TÚV)
- Vysoká účinnosť (takmer 100 %)
- Tichá prevádzka
- Jednoduché a prehľadné ovládanie
Technické parametre a výkon
Kotol Protherm Ray dokáže regulovať svoj výkon od 1 kW až po 28 kW, pričom číselné označenie kotla (napr. 6 kW, 12 kW, 18 kW, 21 kW, 28 kW) znamená jeho maximálny výkon. Pri výbere vhodného výkonu kotla je dôležité zohľadniť veľkosť vykurovanej plochy, stupeň zateplenia budovy a požadovanú teplotu.
Pre ilustráciu, pre vykurovanie rodinného domu s plochou 120 m² môže byť potrebný kotol s výkonom približne 12 kW, zatiaľ čo pre dom s plochou 150 m² sa odporúča kotol s výkonom okolo 15 kW. V prípade novostavby triedy A1 s plochou do 100 m², kde je polovica plochy vykurovaná podlahovým kúrením a zvyšok klasickými radiátormi, sa môže odporúčať výkon okolo 10-12 kW.
Kotol obsahuje všetky potrebné bezpečnostné prvky, ako je poistný ventil, odvzdušňovací ventil, čerpadlo a expanzná nádoba. Je tiež možné pripojenie externého zásobníka alebo bojlera na ohrev vody TÚV.
Možnosti pripojenia a ovládania
Kotol Protherm Ray podporuje ovládanie prostredníctvom trojfázového regulátora a je možné k nemu pripojiť ekvitermický izbový termostat Protherm Thermolink P alebo ekvitermické čidlo, ktoré sa napája priamo do kotla. Tieto regulácie umožňujú prispôsobiť vykurovanie aktuálnym poveternostným podmienkam a potrebám.
Pre ešte väčší komfort je možné využiť aj WiFi/Smart termostaty, ktoré umožňujú diaľkové ovládanie pomocou mobilnej aplikácie. Tieto termostaty sú ideálnou voľbou pre chaty alebo objekty, kde sa nevyskytuje pravidelná prítomnosť.
Protherm RAY (СКАТ) 12 ke14 / Настройка мощности котла
Inštalácia a údržba
Keďže ide o elektrické zariadenie, pri montáži elektrického kotla Protherm Ray je nutné dodržiavať všetky bezpečnostné predpisy a odporúčania výrobcu. Inštaláciu by mal vykonávať certifikovaný servisný technik, ktorý zároveň potvrdí záručný list a zabezpečí správne zapojenie kotla.
Elektrické kotly Protherm Ray si nevyžadujú takmer žiadnu údržbu. Pravidelná kontrola bezpečnostných prvkov a prípadné čistenie by mali byť vykonávané servisným technikom.
Ekonomické a ekologické aspekty
Elektrické vykurovanie s kotlami Protherm Ray je považované za čisté, bezpečné a nehlučné. V dobre zaizolovaných domoch s nízkymi tepelnými stratami je elektrické kúrenie ekonomicky výhodné, pretože nedochádza k samovoľnému odvetrávaniu a úniku tepla komínom ako pri iných typoch vykurovania.
Využitie systému spínania prostredníctvom hromadného diaľkového ovládania (HDO) umožňuje prevádzku kotla v nízkej tarife elektrickej energie, čím sa výrazne znižujú prevádzkové náklady. Vďaka vysokej účinnosti kotla sa minimalizujú aj straty energie.
Časté otázky a odpovede
Koľko kW elektrický kotol potrebujem na 120 m² obytnej plochy?
Pre 120 m² obytnej plochy sa zvyčajne odporúča kotol s výkonom okolo 12 kW, ale presný výkon závisí od stupňa zateplenia domu a požadovanej teploty.
Je kotol Protherm Ray určený pre slovenský trh s certifikátom a zárukou?
Áno, kotly Protherm Ray sú určené pre slovenský trh a sú dodávané s príslušným certifikátom a zárukou.
Môžem pripojiť externý zásobník na teplú úžitkovú vodu?
Áno, ku kotlu Protherm Ray je možné pripojiť externý zásobník alebo bojler na ohrev TÚV.
Ako nastaviť kotol na maximálnu úsporu elektriny?
Odporúča sa znížiť nastavenú teplotu vody v radiátoroch a sledovať komfort vykurovania. Využitie regulácie prostredníctvom termostatu alebo ekvitermickej regulácie je kľúčové pre optimalizáciu spotreby.
Popis produktu: PROTHERM kotol elektrický RAY 12 KE
Závesný elektrický kotol RAY 12 KE na vykurovanie s možnosťou pripojenia externého zásobníka na ohrev TÚV. Každá domácnosť, každý užívateľ má vlastný životný štýl a požiadavky na komfort vykurovania a ohrev teplej vody. Nová rada elektrických kotlov RAY využíva plynulý modulačný rozsah výkonu pre dosiahnutie maximálnej efektivity pri prevádzke vykurovacieho systému. Všetky závesné elektrické kotly RAY sú vybavené eBus komunikačným rozhraním, čo umožňuje širokú variabilitu pri pripojení rôznych druhov regulácie. Vďaka plynulej modulácii resp. postupnému spínaniu výkonu nedochádza pri zapínaní elektrokotla k nežiadúcim výkyvom v elektrorozvodnej sieti, čo umožňuje efektívne využívanie výkonu kotla s cieľom dosiahnuť maximálnu tepelnú pohodu pri čo najnižších nákladoch. Hlavnou výhodou plynulej modulácie kotla je postupné spínanie alebo odpájanie jednotlivých vykurovacích špirál, čo v konečnom dôsledku znamená predĺženie životnosti kotla najmä vďaka rovnomernému rozdeleniu spínacích cyklov medzi jednotlivé vykurovacie špirály. Vďaka plynulej modulácii sa výkon kotla a doba prevádzky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu na základe snímania vnútornej teploty.
Keďže elektrokotle RAY sú v základnom prevedení vybavené okrem integrovanej ekvitermickej regulácie aj množstvom bezpečnostných prvkov a funkcií, môžete ich bez obáv pripojiť do vykurovacieho systému ako hlavný zdroj vykurovania alebo ako záložný zdroj pre kotle na pevné palivá prípadne pre tepelné čerpadlá. Široký rozsah výkonových rád elektrokotlov Protherm RAY od 6,0 kW až do 28,0 kW dokáže pokryť nielen všetky potreby užívateľov tým najjednoduchším spôsobom, ale i zabezpečiť komfortnú a maximálne ekonomickú prevádzku. Jedinou vecou ktorú potrebujete, je elektrická prípojka. Pomocou trojcestného prepínacieho ventilu a snímača teploty vody NTC (nie je integrovaný v kotli, nutné dokúpiť ako príslušenstvo) umožňuje okrem funkcie vykurovania zabezpečiť aj prípravu teplej úžitkovej vody v externom zásobníku s nepriamym ohrevom. Nepriamoohrevný zásobník na ohrev TÚV je ku kotlu možné pripojiť aj dodatočne, keďže si to vyžaduje iba minimálne úpravy. Množstvo bezpečnostných prvkov ako napr. protimrazová ochrana, automatické zaznamenávanie neštandardných prevádzkových stavov, ochrana proti zablokovaniu čerpadla, integrovaná základná ekvitermická regulácia, elegantný dizajn sú ideálnym riešením pre všetkých, ktorí hľadajú efektívne a spoľahlivé riešenie pre vykurovanie a prípadne ohrev teplej vody v externom zásobníku.
Jednoduchá a nenáročná montáž, bezpečné pripojenie, ľahká a intuitívna obsluha, jednoduché umiestnenie v akomkoľvek priestore sú praktické výhody, ktoré ocenia nielen profesionáli ale aj koncoví uživatelia. Produkty značky Protherm sú už dlhé roky synonymom kvality a nie je tomu inak ani pri vykurovacej technike. Dlhodobo udržateľná kvalita a inovácie sú východiskové princípy pri výrobe elektrokotlov značky Protherm.
Nízka hlučnosť vďaka kvalitnej izolácii, jednoduchá obsluha, praktické rozmery, ktoré umožňujú inštaláciu aj v stiesnených priestoroch a priaznivá cena sú jednoznačné benefity, kvôli ktorým sú elektrické kotly Protherm RAY tak obľúbené pri riešení vykurovania v rodinných domoch, bytových domoch, administratívnych objektoch a všade tam, kde nie je dostupný plyn ako vykurovacie médium.
Výhodou elektrokotlov Protherm RAY na vykurovanie je aj možnosť zníženia prevádzkových nákladov prostredníctvom kvalitných regulátorov teploty, ktoré sa vyznačujú nielen moderným dizajnom ale ponúkajú aj množstvo užitočných funkcií. Ku elektrickým kotlom RAY je možné okrem priestorových programovateľných termostatov (s drôtovým aj bezdrôtovým pripojením) pripojiť aj ekvitermickú reguláciu, pomocou ktorej vieme efektívne riadiť aj prevádzku podlahového kúrenia v rodinných domoch alebo bytoch. Jednoduchým pripojením snímača vonkajšej teploty k elektrokotlu získame plnohodnotnú reguláciu, ktorá nám umožní efektívne riadenie vykurovania a pomôže tak dosiahnuť nezanedbateľné úspory energie.
Vlastnosti a výhody:
- Originálny kód produktu: 0010023672
- Závesný elektrický kotol Protherm RAY 12 KE
- Výkon 2 až 12 kW
- Slovenská distribúcia
- Záručný list v slovenskom jazyku
- Energetická trieda D
- Nízka hmotnosť - iba 24 kg
- Inštalácia na stenu
- Intuitívne ovládateľný LED displej
- Integrované eBus komunikačné rozhranie
- Integrované vysokoúčinné obehové čerpadlo s nízkou spotrebou elektrickej energie
- Zabudovaná expanzná nádoba s objemom 8 litrov
- Možnosť pripojenia externého zásobníka na ohrev TÚV
- Priestorovo úsporný vďaka minimálnym rozmerom
- Vysoko účinný elektrokotol - vďaka plynulej modulácii sa výkon kotla automaticky prispôsobuje aktuálnej potrebe tepla
- Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch
- Možnosť zapojenia viacerých elektrokotlov do kaskády
- Automatické zaznamenávanie neštandardných prevádzkových stavov
- Ovládanie kotla prostredníctvom signálu HDO
- Možnosť ovládania cez internet pomocou GSM brány a smart regulátora MiGo
- Ekvitermická regulácia - integrovaná základná ekvitermická regulácia - postačuje dokúpenie snímača vonkajšej teploty - ideálne pre podlahové kúrenie
- Bezpečnostná tepelná poistka proti prehriatiu - ochrana kotla a jeho komponentov pred prekročením maximálnej nastavenej teploty - v prípade aktivovania ochrany sa kotol prepne do poruchového stavu
- Protimrazová ochrana - funkcia zapne čerpadlo vykurovania pri poklese teploty vykurovacej vody pod +5 °C - funkcia je aktívna iba pri zabezpečení stáleho chodu čerpadla t. z. pri pripojení na elektrickú sieť
- Ochrana proti zablokovaniu - kotol disponuje ochranou čerpadla proti zatuhnutiu pri dlhšej odstávke
- Jednoduchá a rýchla údržba
- Krytie IP 40
- Elegantný a moderný dizajn
- Vyrobený v Európskej únii
- Záruka 2 roky
Rozmery a pripojenie
Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného elektrického kotla Protherm RAY aj v obytných priestoroch. Najmä pre praktické rozmery je ideálnou voľbou pri modernizácii rôznych objektov, kde nie je dostupný plyn alebo sa zvykne tiež využívať ako záložný zdroj k hlavnému zdroju tepla. Pomerne často sa používa aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.
- Výška kotla - 740 mm
- Šírka kotla - 410 mm
- Hĺbka kotla - 310 mm
- Hmotnosť bez vody - 24 kg
Pripojovacie závity elektrokotla RAY 12 KE na napojenie médií:
- Prívod kúrenia - vonkajší závit G3/4“
- Spiatočka kúrenia - vonkajší závit G3/4“
Pripojovacie údaje elektriny a istenie elektrokotla RAY 12 KE pri napojení na elektrickú rozvodnú sieť:
- Trojfázové pripojenie 3 x 400V / 230V AC:
- Minimálny prierez prívodného kábla - 5 x 2,5 mm²
- Požadovaný istič pre kotol - 20 A
Základné vybavenie kotla
Kotol Protherm RAY v základnej výbave obsahuje:
- Ovládací panel s LED displejom - pre zobrazenie aktuálnych a nastavených prevádzkových veličín
- Vysoko účinné obehové čerpadlo - úsporné čerpadlo s reguláciou otáčok a automatickým odvzdušňovacím ventilom
- Expanznú nádobu na kúrenie - objem 8 litrov
- Poistný bezpečnostný ventil - ochrana kotla pred prekročením tlaku vo vykurovacom okruhu - max. prevádzkový tlak 3 bar
- Automatický odvzdušňovací ventil - pre dokonalé odvzdušnenie vykurovacieho okruhu kotla
Odporúčaná regulácia
Ak chcete dosiahnuť maximálne úspory pri prevádzke kotla, určite vám odporúčame zvoliť si správny spôsob regulácie. V prípade, že máte nainštalované radiátorové ústredné kúrenie, sú pre vás najvhodnejšie regulátory, ktoré snímajú priestorovú teplotu. Pre elektrické kotly Protherm Ray je k dispozícii niekoľko typov káblových izbových regulátorov ako napr. manuálny Thermolink Select alebo nastaviteľné Thermolink P alebo MiSet s týždňovým programom. Ak nemáte možnosť prepojiť regulátor s kotlom prostredníctvom kábla, môžete použiť bezdrôtové programovateľné digitálne termostaty Thermolink RC alebo MiSet R.
Pre majiteľov nehnuteľností s podlahovým prípadne stenovým kúrením sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Keďže nízkoteplotné systémy majú dlhšiu dobu nábehu, je nutné aby dostali včas informáciu o zmene vonkajšej teploty. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie a šetrí vaše peniaze. Elektrokotle Protherm Ray majú integrovanú základnú ekvitermickú reguláciu, ktorú viete aktivovať dokúpením a pripojením snímača vonkajšej teploty k elektrokotlu. Ak však potrebujete riadiť jeden vykurovací okruh napr. iba podlahové kúrenie a popritom ešte ohrev TÚV doporučujeme vám pre elektrokotol RAY použiť ekvitermický regulátor Thermolink P alebo systémový ekvitermický eBus regulátor MiPro.
Ak ste fanúšikom moderných technológií a máte záujem o ovládanie elektrokotla na diaľku pomocou aplikácie vo vašom smartfóne, odporúčame použiť smart regulátor MiGo, ktorý dokáže prostredníctvom integrovaného eBus rozhrania a WiFi pripojenia komunikovať s kotlom z akéhokoľvek miesta, kde je dostupné pripojenie k internetu.
Na zložitejšie systémy s viacerými vykurovacími okruhmi napr. pri kombinácii podlahového a radiátorového ústredného kúrenia odporúčame konzultáciu s projektantom kúrenia prípadne s odborným predajcom. Ak nemáte odborného predajcu vo svojom okolí, obráťte sa na nás, radi vám poradíme.
Použitie
- Priestorovo úsporný elektrický kotol pre vykurovanie domácností alebo administratívnych priestorov
- Kompaktný elektrokotol na vykurovanie rodinných domov, bytov a rekreačných objektov
- Elektrický kotol vhodný aj na podlahové kúrenie
- Závesný elektrokotol na vykurovanie obchodných a výrobných prevádzok
- Elektrokotol s možnosťou pripojenia externého zásobníka pre ohrev teplej vody ideálny aj pre vykurovanie priemyselných objektov
Bezpečnostné upozornenia
Montáž, uvedenie do prevádzky a údržbu elektrického kotla musí vykonať oprávnená osoba s príslušnou kvalifikáciou a vyškolená a registrovaná výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc.
Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb prípadne vecné škody.
Pri používaní elektrického kotla je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu.
Návod na montáž a obsluhu sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky elektrokotla.
Prestavby, úpravy a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov.
Opravy a údržbu elektrického kotla smú vykonávať iba oprávnené organizácie určené výrobcom.
Za škody vzniknuté nenáležitým resp. neprimeraným zaobchádzaním s výrobkom výrobca neručí.
Výrobca nezodpovedá za škody spôsobené použitím neoriginálnych náhradných dielov.
V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.
O značke Protherm
Protherm je slovenská spoločnosť, ktorá sa zaoberá výrobou a distribúciou tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a od tej doby sa stala jedným z popredných výrobcov v tejto oblasti na Slovensku. Vyrába širokú škálu produktov, ako sú plynové kotly, tepelné čerpadlá, solárne kolektory a kotly na pevné palivá. Všetky produkty sú vyrábané z kvalitných materiálov a sú testované podľa medzinárodných štandardov. V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, vďaka čomu získala možnosť exportovať svoje výrobky do množstva nových krajín po celom svete. Zameranie sa na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania potvrdilo v roku 2010 predstavenie vlastného solárneho systému Helioset, ktorý prirodzene rozšíril širokú ponuku systémových produktov. Jednoznačná orientácia spoločnosti na úsporné a moderné zdroje vykurovania vyvrcholila v roku 2019, keď uviedla na trh vlastné tepelné čerpadlá vzduch - voda GeniaAir, najskôr v splitovej verzii a o rok neskôr ponuku rozšírila aj o variantu monoblok s prírodným chladivom. V roku 2021 prichádza k spusteniu predaja novej generácie kondenzačných kotlov s inovatívnou technológiou FlameFit, ktorá sa dokáže automaticky prispôsobiť meniacej sa kvalite plynu. Za niekoľko desaťročí svojej existencie si spoločnosť Protherm vybudovala širokú sieť obchodných a servisných partnerov, čo umožňuje zákazníkom získať rýchly prístup k produktom a potrebným službám.
