Návod na montáž a nastavenie termostatu

Tento termostat je mimoriadne užitočný a ocenia ho najmä chovatelia. Jeho využitie však siaha ďalej, keďže slúži na spínanie a reguláciu pri mrazení, chladení alebo ohrievaní, v solárnych systémoch a pod. Príkladov jeho využitia je neúrekom. Pre čo najlepšiu obsluhu tohto termostatu sme pre vás pripravili podrobný návod.

Funkcie termostatu

Tento termostat disponuje niekoľkými kľúčovými funkciami, ktoré z neho robia všestranný nástroj na reguláciu teploty:

• Prepínanie medzi módmi pre chladenie a zohrievanie.
• Možnosť nastavenia rôznych teplotných hodnôt.
• Funkcia kalibrácie pre presné meranie.
• Nastavenie oneskoreného nábehu chladenia, čo je obzvlášť užitočné pre zariadenia s kompresorom.
• Alarm pri prekročení nastavených teplotných limitov alebo pri zlyhaní senzora.

Termostat obsahuje jedno relé, ktoré funguje ako spínač elektrického obvodu. Možnosti chladenia alebo zohrievania je možné meniť prostredníctvom menu.

Rozmery a technické parametre

Rozmery termostatu:

• Predná časť s displejom: 75 mm x 34.5 mm
• Odporúčaný výrez do panelu: 71 mm x 29 mm
• Celkové rozmery: 75 mm x 34.5 mm x 85 mm
• Dĺžka kábla so senzorom: 1 meter

Poznámka: Termostat je navrhnutý pre ľahkú zabudovateľnosť do panelu. Pri príprave panelu je dôležité myslieť na elektrické pripojenie.

Parametre:

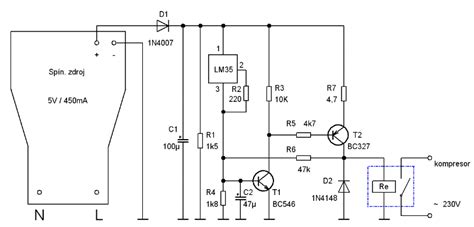

Schéma zapojenia termostatu

Na relé termostatu je možné pripojiť rôzne zariadenia, ako napríklad ohrievaciu špirálu, motor alebo keramický ohrievač. Tu je rozpis kontaktov:

• Kontakty 1 a 2: Pre relé (spínacie kontakty).
• Kontakty 3 a 4: Pre napájanie (fáza a nulový vodič 230V).
• Kontakty 5 a 6: Pre továrenské nastavenia. Tieto kontakty slúžia na blokovanie termostatu skratovaním obvodu a nie sú prístupné pre užívateľské modifikácie.
• Kontakty 7 a 8: Pre pripojenie teplotného čidla.

Príklad celkového systému

Termostat reguluje napríklad keramický ohrievač. Po dosiahnutí cieľovej teploty relé vypne elektrický obvod, čím prestane prúdiť elektrina do ohrievača. Pri poklese teploty sa relé opäť zapne a ohrievač začne pracovať na nastavenú hodnotu.

Príklady práce s termostatom

Mód zohrievania (H):

Ak nastavíte v móde pre zohrievanie (nastavenie v HC menu na H) cieľovú teplotu na 40°C a hodnotu „C“ (hysterézia) na 10°C, relé spojí obvod. Ak teplota na snímači klesne o 10°C (cieľová teplota mínus hodnota „CP“ 10°C), relé spojí obvod pri teplote 30°C a opäť ho rozpojí pri 40°C.

Mód chladenia (C):

Pre mód chladenia postupujte nasledovne: v menu HC nastavte „C“ (cooling). Nastavte požadovanú teplotu napríklad na 40°C a hodnotu „CP“ (hysterézia) na 10°C. Termostat zapne relé pri dosiahnutí 50°C a vypne ho, keď teplota klesne na 40°C.

Poznámka: Teplotné čidlo termostatu je umiestnené v kovovom obale.

Ovládanie a nastavenie termostatu

Termostat je vybavený intuitívnym ovládaním pomocou tlačidiel.

Základné ovládanie:

• RST: Stlačením tlačidla RST na 3 sekundy sa termostat vypne.
• SET: Slúži na vstup do menu a potvrdzovanie nastavení.
• ▲ / ▼: Šípky slúžia na pohyb v menu a nastavovanie hodnôt (teplota, hysterézia a pod.). Podržaním jedného tlačidla po dobu troch sekúnd sa číslice menia rýchlejšie.

Vstup do nastavení:

Stlačením tlačidla SET na 3 sekundy vstúpite do hlavného menu nastavení termostatu. Pomocou šípok ▲ alebo ▼ sa pohybujete medzi jednotlivými možnosťami nastavenia. Pre výber konkrétnej možnosti alebo hodnoty stlačte opäť SET a následne šípkami vyberte požadovanú hodnotu. Po jej nastavení potvrďte stlačením tlačidla RST.

Signalizácia chodu (LED):

Na ľavej strane displeja sa nachádzajú LED diódy indikujúce chod termostatu:

• WORK: Svieti pri aktívnom chode pre chladenie alebo zohrievanie.
• SET: Svieti, keď sa nachádzate v nastaveniach termostatu.

Špecifické nastavenia

Nastavenia ohrevu a chladenia:

Stlačením tlačidla "SET" na niekoľko sekúnd sa zobrazí menu. Vyberte kód "HC" a potvrďte stlačením SET. Termostat následne ponúkne výber medzi módmi "H" (ohrievanie) a "C" (chladenie). Pomocou šípok ▲ alebo ▼ vyberte požadovanú hodnotu.

Funkcia hysterézie:

Hysterézia predstavuje interval medzi zapnutím a vypnutím relé. Minimálny interval je 1°C a maximálny 15°C.

Nastavenie hysterézie: Vstúpte do menu stlačením SET na 3 sekundy, vyberte možnosť „D“ (označujúcu hysteréziu) a opäť stlačte SET. Pomocou šípok nastavte požadovanú hodnotu.

Kalibrácia teploty:

Ak zistíte nezrovnalosť medzi skutočnou teplotou a hodnotou zobrazovanou termostatom, môžete využiť funkciu kalibrácie. Pred kalibráciou zaznamenajte odchýlku v rámci požadovaného rozsahu teplôt. Pri kalibrácii je možné použiť kladné, záporné aj nulové hodnoty.

Nastavenie pre kalibráciu: Po stlačení SET na 3 sekundy vstúpte do nastavení, zvoľte funkciu "CA" a pomocou šípok ▲ alebo ▼ nastavte požadovanú kalibračnú hodnotu (kladná pre zvýšenie zobrazovanej teploty, záporná pre zníženie).

Príklad kalibrácie: Ak čidlo ukazuje 25°C a termostat tiež zobrazuje 25°C, hodnota CA je 0. Ak chcete, aby termostat ukazoval 26°C, nastavte CA na 1. Pre zobrazenie 24°C nastavte CA na -1. Táto funkcia je užitočná najmä v prípadoch, kde nie je možné umiestniť čidlo priamo k meranému bodu.

Funkcia spomaleného štartu (PT):

V chladiacom móde sa termostat najprv zapne a po dosiahnutí hodnoty hysterézie plus nastavenej hodnoty spustí chladenie. Táto funkcia je odporúčaná pre zariadenia obsahujúce kompresor.

Nastavenie oneskorenia termostatu: Vstúpte do menu, zvoľte "PT" a pomocou šípok nastavte požadovaný parameter oneskorenia.

Horný a dolný limit (HS a LS):

Táto funkcia umožňuje nastaviť rozsah teplôt, v ktorom môže termostat pracovať. Napríklad, ak HS nastavíte na +15°C a LS na -10°C, teplota termostatu bude obmedzená v tomto rozsahu.

Ako nainštalovať inteligentný termostat?

Inštalácia inteligentného termostatu vyžaduje základné znalosti elektroinštalácie, ale s dodržaním postupu ju zvládnete aj sami.

Krok 1: Kontrola kompatibility a príprava

Pred kúpou si overte kompatibilitu nového termostatu s vaším existujúcim systémom HVAC (tepelné čerpadlo, pec a pod.) a jeho zapojením. Mnohí výrobcovia (napr. Google pre Nest Thermostat) ponúkajú online nástroje na kontrolu kompatibility. Venujte pozornosť kvalite vodičov a napätiu. Inteligentné termostaty často vyžadujú tzv. C-Wire pre nepretržité napájanie. Ak ho nemáte, zvážte použitie C-Wire adaptéra alebo sa poraďte s elektrikárom.

Krok 2: Odpojenie napájania a odstránenie starého termostatu

DÔLEŽITÉ: Pred akoukoľvek prácou s elektroinštaláciou vypnite napájanie vášho vykurovacieho alebo chladiaceho systému na hlavnom paneli s ističmi (hľadajte označenia ako "HVAC", "Heating" alebo "Cooling"). Ak termostat stále funguje, môže mať záložnú batériu. Odstráňte kryt starého termostatu. Zvyčajne sa odopína, prípadne je pripevnený malými skrutkami. Po odstránení krytu uvidíte vodiče pripojené k terminálom.

Krok 3: Dokumentácia starého zapojenia

Dôkladne si zaznamenajte, ktoré vodiče sú pripojené ku ktorým terminálom starého termostatu. Odporúča sa urobiť fotografie, prípadne si označiť každý vodič. Poznačte si farebné označenie vodičov a ich popisky pri termináloch. Tieto informácie budú kľúčové pri pripájaní nového termostatu. Odpojte vodiče od svoriek. Ak je vodič poškodený, zvážte jeho opravu alebo výmenu.

Krok 4: Montáž montážnej konzoly nového termostatu

Nainštalujte montážnu konzolu nového inteligentného termostatu na stenu. Použite skrutky a hmoždinky, prípadne využite existujúce otvory po starom termostate. Uistite sa, že je konzola pevne a vodorovne pripevnená.

Krok 5: Pripojenie vodičov k novému termostatu

Podľa dokumentácie starého zapojenia pripojte jednotlivé vodiče k zodpovedajúcim terminálom na novom termostate. Uistite sa, že každý vodič je pevne a správne zasunutý. Ak vodič nie je označený, použite urobené fotografie na správne pripojenie podľa farby.

Krok 6: Pripojenie predného panelu termostatu

Po pripojení všetkých vodičov pripevnite predný panel nového termostatu na montážnu konzolu. Uistite sa, že je správne usadený a pevne drží.

Krok 7: Obnovenie napájania a konfigurácia

Vráťte sa k panelu s ističmi a zapnite napájanie vášho vykurovacieho alebo chladiaceho systému. Inteligentný termostat by sa mal zapnúť a spustiť proces konfigurácie. Postupujte podľa pokynov na displeji termostatu alebo v sprievodnej aplikácii. Zvyčajne budete musieť pripojiť termostat k vašej domácej Wi-Fi sieti a nastaviť základné preferencie pre vykurovanie a chladenie.

Správne nastavenie a využitie termostatu

Termostat je kľúčovým prvkom pre udržanie komfortnej teploty a zároveň pre úsporu energie. Jeho správne nastavenie je preto zásadné.

Princípy fungovania termostatickej hlavice:

Termostatická hlavica na radiátore ovláda ventil, ktorý reguluje prietok teplej vody do radiátora. Otočením hlavice (zvyčajne doľava pre vyššiu teplotu) sa otvára ventil. Čísla na hlavici (1-5) nereprezentujú priamo stupne Celzia, ale skôr polohy ventilu, ktoré zodpovedajú určitej teplote. Otočenie hlavice na vyššiu hodnotu nezohreje miestnosť rýchlejšie, len nastaví vyššiu cieľovú teplotu.

Úspora energie:

Zníženie teploty na všetkých radiátoroch len o jeden stupeň môže viesť k úspore energie až o 6%. Správne nastavenie termostatov a ich využívanie podľa potrieb môže výrazne prispieť k zníženiu nákladov na vykurovanie.

Programovateľné a inteligentné termostaty:

Moderné programovateľné termostaty umožňujú nastaviť rôzne teplotné režimy pre rôzne časti dňa a dni v týždni. Inteligentné termostaty idú ešte ďalej a umožňujú diaľkové ovládanie prostredníctvom smartfónu alebo tabletu, čím zabezpečujú vykurovanie len vtedy, keď je to skutočne potrebné.

Správne umiestnenie termostatu:

Teplotný snímač termostatu by mal byť umiestnený na mieste, kde môže čo najpresnejšie merať teplotu vzduchu v miestnosti. Vyhnite sa umiestneniu v prievane, za nábytkom, závesmi alebo v blízkosti zdrojov tepla, ktoré by mohli skresliť meranie.

Hydraulické vyváženie:

Pre efektívnu prevádzku vykurovacieho systému je dôležité jeho hydraulické vyváženie. Tým sa zabezpečí, že každý radiátor dostane potrebné množstvo teplej vody. Toto je možné dosiahnuť pomocou vopred nastaviteľných termostatov.

Dostupné verzie termostatov

Na trhu existuje viacero verzií termostatov s rôznymi funkciami a parametrami:

• Termostat V10.1 10A: Určený pre liahne, s relé 10A.
• Termostat 5A: Vhodný pre liahne a odchovne, s relé 5A.
• Termostat s 2x relé: Pre chladenie a ohrev, s relé 10A.
• 2V1 Kombinovaný termostat - hygrostat: S aktívnym senzorom 230V, monitoruje teplotu aj vlhkosť.
• EasyTemp 2V1 Termostat Hygrostat: S 2x relé, rozsah -20°C až +60°C / 0-100%.
• LED Termostat na DIN lištu: Pre ohrev/chladenie, rozsah -45°C až +110°C.
• 12V digitálny termostat: S teplotným senzorom.
• TWINLED Nastaviteľný termostat s časovačom V10.1: 230V, 2x10A, rozsah -50℃ až +120℃.
• LED Regulátor teploty s čidlom: 5A, 230V.

Princíp fungovania základných termostatov (V10.1 a 5A):

• Kontakty 1-2: Spínacie relé.
• Kontakty 3-4: Napájanie.
• Kontakty 7-8: Senzor.

Po dosiahnutí štartovnej teploty termostat spojí vývody 1-2, čím sa uzavrie obvod medzi napájaním a záťažou. Po dosiahnutí cieľovej teploty sa relé rozopne a rozpojí kontakty 1-2.

Princíp fungovania termostatu s 2x relé (pre chladenie a ohrev 10A):

• Napájanie: Do svoriek termostatu 1-2 je privedené napájacie napätie.
• Senzor: Svorky 3-4 sú pre odporové čidlo (polarita nezáleží).
• Ohrievanie: Svorky 5-6.
• Chladenie: Svorky 7-8.

Po dosiahnutí štartovnej teploty termostat spojí vývody 5-6 (pre ohrev) alebo 7-8 (pre chladenie, v závislosti od nastavenia). Fázový prúd potom preteká do záťaže. Na kontakt cievky A1 sa zapojí fázový výstup z termostatu a na kontakt A2 nulový vodič.

Predĺženie senzoru:

Pri všetkých uvedených termostatoch je možné predĺžiť senzor pomocou dvojlinky. Spoje musia byť kvalitné a riadne zaizolované.
