Ako zapojiť trojcestný ventil: Návod a schéma

Moderné vykurovacie systémy si vyžadujú precízne riadenie teploty a prietoku, čo je kľúčové pre efektívny a ekonomický chod celej inštalácie. Trojcestné ventily predstavujú jedno z najspoľahlivejších riešení na trhu, ktoré dokáže zabezpečiť optimálne rozdelenie tepelného média v rôznych aplikáciách. Pochopenie princípov fungovania týchto zariadení nie je len technickou záležitosťou - je to praktická zručnosť, ktorá môže výrazne ovplyvniť efektívnosť vášho systému.

Trojcestné ventily ponúkajú široké spektrum možností od jednoduchých manuálnych riešení až po sofistikované motorové pohony s presnou reguláciou. Nasledujúci obsah vám poskytne komplexný pohľad na problematiku trojcestných ventilov, ich technické parametre, možnosti inštalácie a praktické aplikácie.

Čo je trojcestný ventil a ako funguje?

Trojcestný ventil je neoddeliteľnou súčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy.

Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často integrované do vybavenia väčších zariadení, najmä v vykurovacích systémoch používaných aj v rodinných domoch.

Hlavnou úlohou trojcestného ventilu v rôznych priemyselných odvetviach a domácich inštaláciách ústredného kúrenia je regulácia smeru prietoku média. Toto umožňuje presné riadenie hydraulických alebo tepelných procesov.

Princíp funkcie a konštrukcia

Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch.

Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku. Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Typy trojcestných ventilov

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie.

Miešacie trojcestné ventily

Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Zmiešavací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky.

Rozdeľovacie (separačné) trojcestné ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch.

Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Typy ventilov podľa konštrukcie a ovládania

Okrem funkčného delenia na miešacie a rozdeľovacie, sa ventily delia aj podľa mechaniky uzávierky, tvaru zástrčky, typu uzávierky, spôsobu pripojenia k okruhu a spôsobu riadenia.

• Mechanika uzávierky: napínacia alebo upchávka.
• Tvar zástrčky: v tvare L, T, S.
• Typ uzávierky: valcové, guľové, kužeľové.
• Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
• Spôsob riadenia: automatický, poloautomatický, manuálny.

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily.

• Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.
• Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“.

Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Technické parametre a materiálové prevedenie

ESBE ventily sa vyrábajú v rôznych materiálových prevedeniach prispôsobených konkrétnym aplikáciám. Mosadzné ventily sú štandardom pre vykurovacie systémy s teplotami do 110°C. Tesnenia sú zvyčajne vyrobené z EPDM gumy, ktorá zabezpečuje dlhodobú tesnosť aj pri vyšších teplotách.

Pre aplikácie s agresívnejšími médiami alebo vyššími prevádzkovými teplotami sú k dispozícii aj ventily z iných materiálov, napríklad z nehrdzavejúcej ocele. Pri výbere ventilu je dôležité zohľadniť maximálny prevádzkový tlak a teplotu, ako aj chemické vlastnosti média v systéme.

Kľúčovým parametrom pri výbere ventilu je jeho Kvs hodnota, ktorá udáva prietok v m³/h pri tlakových stratách 1 bar. Výber správneho trojcestného ventilu vyžaduje dôkladné poznanie technických parametrov a ich vplyvu na funkčnosť celého systému. Dôležitým aspektom je tiež charakteristika prietoku, ktorá môže byť lineárna alebo rovnopercentná, čo ovplyvňuje spôsob, akým ventil reaguje na zmeny riadiaceho signálu.

Ovládanie a nastavenie trojcestného ventilu

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu.

Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Pre optimálnu funkciu trojcestného ventilu je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody.

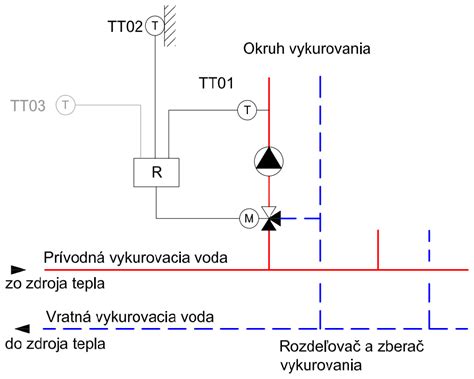

Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému.

V praxi trojcestný termostatický ventil eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média. Trojcestný ventil s termostatom sa najlepšie osvedčí v systémoch, kde je kľúčové udržiavať stabilnú teplotu média. Ideálnym použitím pre tento typ ventilu sú inštalácie ústredného kúrenia a systémy teplej úžitkovej vody, kde je presné miešanie teplej a studenej vody nevyhnutné pre komfort a bezpečnosť.

Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniace sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Výhody trojcestného termostatického ventilu:

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Pohonné mechanizmy

Typ hnacieho mechanizmu pre ventily môže byť rôzny:

• Hydraulický
• Elektromechanický: zahŕňa jednoduché termostatické pohony (reagujúce na expanziu kvapaliny) a pohony s termostatickou hlavicou a diaľkovým senzorom.
• Pneumatický
• Ručný: najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.

Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby.

Aplikácie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych typoch vykurovacích systémov a iných aplikáciách. Pripojenie trojcestného ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové v vykurovacích systémoch, kde je dôležité udržať správnu teplotu v rôznych zónach budovy.

Bežné aplikácie zahŕňajú:

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty.
• Klimatizačné systémy: Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov. V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky majú zásadný význam.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.
• Systémy s kondenzačnými kotlami: Zabezpečujú optimálnu spätnú teplotu, čo maximalizuje kondenzáciu a efektívnosť kotla. Jednou z najdôležitejších funkcií je ochrana kotla pred tepelnými šokmi a koróziou tým, že udržujú minimálnu povolenú teplotu spiatočky.
• Solárne systémy: Riadenie prietoku.
• Tepelné čerpadlá: Zabezpečenie optimálnej prevádzky.

Inštalácia trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

1. Označenie smerov prietoku: Pred montážou je potrebné presne identifikovať vstup a výstup podľa schémy zapojenia vášho systému. Na potrubí by mali byť vyznačené smery prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Typ ventilu: V závislosti od smeru prietoku sa rozlišujú modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
2. Mechanická montáž: Ventil sa pripojí k potrubiu pomocou vhodných spojok (napr. závitových alebo prírubových). Je dôležité dbať na správne tesnenie spojov, aby sa predišlo únikom.
3. Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol. Ventil sa zvyčajne inštaluje v horizontálnej polohe s pohonom smerujúcim nahor. Táto orientácia zabezpečuje optimálne mazanie pohyblivých častí a zároveň umožňuje jednoduchú údržbu.
4. Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
5. Pripojenie riadiaceho pohonu: Po mechanickej montáži sa pripojí riadiaci pohon (servopohon alebo termostatický pohon).

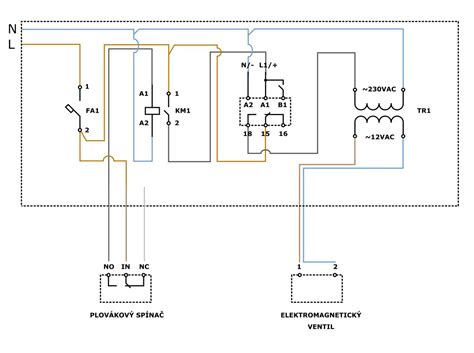

6. Elektrické pripojenie (pri elektrických pohonoch): Elektrické pohony vyžadujú pripojenie napájania a riadiaceho signálu podľa schémy zapojenia výrobcu. Je nevyhnutné dodržiavať pokyny týkajúce sa elektroinštalácie a používať vhodné káble a konektory.
7. Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
8. Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
9. Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Vždy sa riaďte konkrétnymi pokynmi výrobcu uvedenými v návode na použitie pre váš model ventilu a pohonu.

Nastavenie trojcestného ventilu

Správne nastavenie trojcestného ventilu je rozhodujúce pre optimálnu funkciu celého systému. Metóda nastavenia závisí od typu použitého pohonu:

Termostatické pohony

Pri termostatických pohonoch sa požadovaná teplota nastavuje priamo na termostate ventilu. Otočné koliesko na termostate slúži na nastavenie cieľovej teploty. V prípade manuálneho režimu, kedy sa koliesko povytiahne a otočí, sa ventil nastaví do pevnej polohy.

Servopohony s regulátorom

Pre dosiahnutie optimálnej funkcie s pokročilými regulátormi je potrebné nastaviť PID parametre regulátora. Začiatočné nastavenie sa odporúča s parametrami P=5, I=120s, D=0, s následným jemným dolaďovaním podľa správania systému. Príliš vysoká hodnota P môže spôsobiť kmitanie systému, zatiaľ čo príliš nízka hodnota P vedie k pomalej reakcii.

V niektorých prípadoch, ako je naznačené v diskusných fórach, môže byť potrebné špecifické nastavenie pre riadenie ventilu na základe dvoch požiadaviek, napríklad udržiavanie minimálnej vstupnej teploty a zároveň obmedzenie maximálnej výstupnej teploty.

Údržba a riešenie problémov

Pravidelná údržba trojcestných ventilov zabezpečuje ich dlhodobú spoľahlivosť a optimálnu funkciu. Raz ročne sa odporúča demontáž a vyčistenie vnútorných častí ventilu, výmena tesnení a kontrola opotrebenia regulačných elementov.

Bežné problémy a ich príčiny:

• Netesnosť ventilu: Môže byť spôsobená opotrebovanými tesneniami alebo nečistotami na tesniacich plochách.
• Nesprávna regulácia: Príčinou môže byť chybné nastavenie parametrov, poškodený teplotný senzor alebo mechanické poškodenie pohonu.
• Hlučná prevádzka: Môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia alebo nedostatočného tlaku v systéme.

Základná vizuálna kontrola ventilu sa odporúča každé 3 mesiace.

Pokročilé aplikácie a integrácia

Moderné vykurovacie systémy využívajú trojcestné ventily v komplexných regulačných schémach s viacerými regulačnými okruhmi. V inteligentných budovách sa ventily integrujú do systémov budovej automatizácie prostredníctvom komunikačných protokolov ako BACnet, Modbus alebo KNX.

Pri kombinovaní s obnoviteľnými zdrojmi energie, ako sú tepelné čerpadlá, majú trojcestné ventily kľúčovú úlohu pri optimalizácii využitia dostupnej energie. Zabezpečujú optimálnu teplotu chladiva vstupujúceho do výparníka, čím maximalizujú efektívnosť celého systému.

Výber optimálneho trojcestného ventilu

Výber optimálneho trojcestného ventilu vyžaduje analýzu niekoľkých kľúčových faktorov:

• Teplotné podmienky prevádzky: Ovplyvňujú výber materiálu tela ventilu a typu tesnení.
• Požadovaný prietok a tlakové straty: Určujú potrebnú Kvs hodnotu. Kapacita: Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.
• Typ aplikácie: Miešací alebo rozdeľovací režim, špecifické požiadavky systému.
• Typ pohonu: Manuálny, termostatický alebo elektrický servopohon.
• Renomovaní výrobcovia: Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).
• Materiál: Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.

Pri výbere ventilu je potrebné zohľadniť nielen počiatočnú investíciu, ale aj prevádzkové náklady a životnosť zariadenia. Energetické úspory dosiahnuté správne zvoleným a nastaveným ventilom môžu návratnosť investície skrátiť na 2-3 roky.

Budúcnosť trojcestných ventilov

Vývoj trojcestných ventilov smeruje k ešte väčšej presnosti riadenia a integrácii s digitálnymi technológiami. Pokročilé materiály a povrchové úpravy predlžujú životnosť ventilov a znižujú náklady na údržbu.
