Ako funguje trojcestný ventil

Trojcestný ventil, často označovaný aj ako trojcestný zmiešavač, je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho primárnou funkciou je efektívne riadiť prietok média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojeniami (portami). V závislosti od konkrétneho typu môže trojcestný ventil slúžiť na spojenie dvoch prúdov média do jedného výstupu (tzv. zmiešavací trojcestný ventil) alebo na rozdelenie jedného prúdu na dva samostatné (rozdeľovací trojcestný ventil). Vďaka svojej konštrukcii umožňujú tieto ventily plynulé a efektívne riadenie pohybu kvapalín či plynov v zložitých systémoch, čo prispieva k optimalizácii ich celkovej prevádzky.

Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je nevyhnutná presná regulácia teploty, tlaku alebo prietoku média. Sú bežnou súčasťou vybavenia väčších zariadení používaných vo vykurovacích systémoch, vrátane tých v rodinných domoch.

Typy a funkcie trojcestných ventilov

Trojcestné ventily sa delia na dva základné typy podľa ich funkcie:

Zmiešavacie trojcestné ventily

Tieto ventily slúžia na zmiešavanie dvoch kvapalín s rôznou teplotou v takom pomere, aby bola z ventilu dosiahnutá požadovaná výstupná teplota. Zmiešavajú z dvoch prívodov do jedného výstupu, čím regulujú alebo znižujú prietok v jednotlivých prívodoch. Typickým príkladom je zmiešavanie vykurovacej vody do vykurovacích okruhov (podlahové, stenové vykurovanie, radiátory) alebo zmiešavanie spiatočky kotlov na tuhé palivo na zamedzenie nízkoteplotnej korózie. Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí efektívne kombinovať dva rôzne prúdy média na dosiahnutie jednotnej teploty alebo iných požadovaných parametrov. Sú vybavené špeciálnymi vnútornými kanálmi a tryskami pre rovnomerné miešanie.

Rozdeľovacie trojcestné ventily

Niektoré typy trojcestných ventilov môžu okrem zmiešavacej funkcie plniť aj funkciu rozdeľovacích kohútov. V tomto prípade jeden prúd média rozdeľujú na dva samostatné výstupy. Schéma konštrukcie rozdeľovacích ventilov je o niečo jednoduchšia, no stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku.

Spôsoby ovládania trojcestných ventilov

Ventily je možné ovládať tromi hlavnými spôsobmi:

• Manuálne ovládanie: Pomocou kolieska so stupnicou, ktoré umožňuje priame nastavenie polohy ventilu.
• Termostatická patróna: Ventil je vybavený termostatom, ktorý automaticky reguluje pomer horúcej a studenej vody na udržanie stálej požadovanej výstupnej teploty.

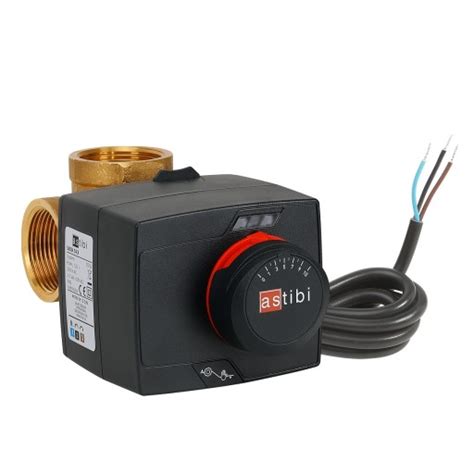

• Servopohon: Na ovládanie servopohonom je zvyčajne potrebný špeciálny adaptér. Servopohony môžu byť ovládané buď ako zapnuté/vypnuté (230 V motor), alebo plynulo v závislosti od riadiaceho signálu (0-10 V).

Elektronické trojcestné ventily s elektrickým pohonom poskytujú vyššiu presnosť regulácie. Ovládacie napätie v rozsahu od nuly do desiatich voltov umožňuje plynulé prestavovanie ventilu podľa aktuálnych potrieb vykurovacieho okruhu. Výhodou je absencia striktných obmedzení medzi jednotlivými cestami a prevádzkovými stavmi.

Ako funguje trojcestný ventil

Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. Vnútorný riadiaci prvok (napr. vreteno alebo guľa) mení cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade zmiešavacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.

Princíp činnosti termostatického trojcestného ventilu

Trojcestný termostatický ventil, známy aj ako termostatický zmiešavací ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média v systéme. Vďaka vstavanému termostatickému prvku reaguje na zmeny teploty vody a presne riadi miešanie teplej a studenej vody, čím udržiava stálu, nastavenú teplotu na výstupe. Tento proces je dynamický a plynulý, eliminuje náhle skoky teploty a zlepšuje komfort používania systému. Pri poklese teploty na výstupe ventil znižuje množstvo studenej vody a zvyšuje prítok teplej.

Využitie trojcestných ventilov

Trojcestné zmiešavacie ventily majú veľmi široké využitie:

• Rozvody kúrenia: Regulácia teploty vykurovacej vody pre podlahové vykurovanie, stenové vykurovanie a radiátory.
• Solárne systémy: Regulácia teploty v solárnych kolektoroch a systémoch ohrevu vody.
• Chladiace systémy: Využitie v inštaláciách chladiacich systémov.
• Ventilácia a klimatizácia: V aplikáciách pre ventiláciu a prevádzku klimatizácie na presné prispôsobenie teploty a prietoku vzduchu.
• Systémy pitnej a nepitnej vody: V centrálnych rozvodoch.
• Ochrana proti nízkoteplotnej korózii: Pri kotloch na tuhé palivo.
• Ochrana proti popáleninám: V systémoch teplej úžitkovej vody (TÚV), kde aj napriek vysokej teplote v zásobníku (napr. nad 60 °C na elimináciu baktérií Legionella) ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov na bezpečnú úroveň.

V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov. Vďaka tomu sa často používajú v moderných inštaláciách, kde sú automatizácia a flexibilita prevádzky zásadné.

Montáž a pripojenie

Pripojenie trojcestného ventilu je riešené pomocou vonkajších alebo vnútorných závitov, prípadne prírubovým pripojením. Priemer závitov pripojení ventilu musí byť kompatibilný s rúrkami inštalácie pre zabezpečenie správnej montáže a tesnosti spojov.

Montáž trojcestného ventilu vyžaduje dodržiavanie kľúčových krokov pre jeho správnu funkciu. Je dôležité dbať na správne tesnenie spojov, aby sa predišlo únikom. Všetky hlavné súčasti zmiešavacích ventilov je možné ľahko vymeniť, ale odporúča sa pred ventil nainštalovať vhodný filter.

Pri výbere správneho trojcestného ventilu je dôležité venovať pozornosť nasledujúcim aspektom:

• Priemer závitov pripojení: Musí zodpovedať priemeru rúrok v inštalácii.
• Materiál ventilu: Ovplyvňuje odolnosť a koróznu odolnosť.
• Rozsah regulácie v °C: Ponúkaný rozsah nastavenia teploty.
• Pracovný tlak: Ventil musí byť prispôsobený prevádzkovému tlaku v inštalácii.
• Spojovací prvok v balení: Dôležité pre správnu inštaláciu.

Po nainštalovaní ventilu sa nastavuje požadovaná teplota vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C (pre TÚV). V prípade vykurovacích systémov je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.

Výber a cena

Pri kúpe nového zmiešavača by ste mali počítať s cenou približne od 90 do 150 eur. Ideálne je konzultovať výber s inštalatérom, ktorý zohľadní výkon servomotora a veľkosť ventilu zodpovedajúcu konkrétnemu vykurovaciemu systému.

Význam správneho nastavenia

Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Zaisťuje nielen správny prietok média, ale aj minimalizuje riziko poškodenia a porúch systému. V priemyselných aj domácich inštaláciách je preto kľúčové správne použitie a nastavenie trojcestného ventilu.
