Ako funguje kondenzačný kotol

Synonymom úspornosti a efektívnosti v prípade spaľovacieho procesu je dosiahnutie čo najnižšej teploty spalín odchádzajúcich do komína, a tým využitia čo najvyššej teploty pre samotné vykurovanie. Zjednodušene povedané, čím menej tepla uniká komínom, tým viac tepla zostane v objekte. Plynový kondenzačný kotol, vďaka svojmu konštrukčnému prevedeniu a princípu fungovania, je určený na efektívne vykurovanie domácností, kancelárskych priestorov a iných objektov. Je vhodnou voľbou nielen pre novostavby, ale aj pre existujúce inštalácie, kde je možné jeho inštaláciou ušetriť nemalé finančné prostriedky vo forme úspory zemného plynu. Kondenzačný kotol je ideálnou voľbou pre tých, ktorí chcú znížiť náklady na kúrenie, zvýšiť účinnosť systému a zároveň si užívať pohodlie moderných technológií.

Princíp fungovania kondenzačného kotla

Ako už z názvu vyplýva, kondenzačný kotol využíva tzv. režim kondenzácie vodnej pary obsiahnutej v spalinách. V klasickom kotle teplo obsiahnuté v spalinách, vrátane vodnej pary, odchádza komínom von bez využitia. Kondenzačný kotol však dokáže toto teplo získať späť.

Pri spaľovaní plynu vznikajú spaliny, ktorých súčasťou je vodná para. Ak sa v kotle zníži teplota spalín pod rosný bod (tzv. bod kondenzácie), vodná para skvapalní (kondenzuje) a uvoľní svoje skupenské (latentné) teplo. Toto teplo je následne využité na predhrev vykurovacej vody.

Zjednodušene povedané, ochladená vykurovacia voda, ktorá sa vracia (tzv. spiatočka) z vykurovacieho systému, sa pri vstupe do kotla predhrieva od teploty spalín. Týmto procesom dochádza k ochladzovaniu spalín. Pri teplote vratnej vody približne do 55 °C pracuje kotol v kondenzačnom režime. Následne je takto predhriata vykurovacia voda v kotle dohriata na požadovanú teplotu. Čím je teplota vratnej vody nižšia, tým viac vodnej pary kondenzuje a odovzdáva viac tepla.

Vďaka získavaniu tepla zo spalín kotol spotrebuje menej plynu na dosiahnutie rovnakých výsledkov, čo sa prejaví úsporou. Teplota spalín v kondenzačnom kotle sa pohybuje v rozmedzí 35 - 90 °C (v závislosti od teploty vykurovacej vody a okamžitého využitia kotla), zatiaľ čo pri bežných kotloch to býva často viac ako 100 °C.

Účinnosť kondenzačných kotlov

V literatúre sa môžeme stretnúť s dvoma rôznymi hodnotami účinnosti kondenzačných kotlov. Účinnosť počítaná z tzv. spaľovacieho tepla (definovaného ako množstvo tepla uvoľneného úplným spálením paliva bez zahrnutia latentného tepla kondenzácie vodnej pary) dosahuje až 98 %. Túto hodnotu môžeme považovať za fyzikálne správnu.

Ak sa však pri výpočte použije hodnota výhrevnosti paliva (ktorá nezahŕňa latentné teplo kondenzácie vodnej pary), je možné uvádzať účinnosť až 109 %. Zostávajúce 2 % strát sú spalinami, sálaním kotla a odvádzaným kondenzátom, čo sú naozaj veľmi malé straty a využitie energie obsiahnutej v plyne je veľmi vysoké.

Materiály a konštrukcia

Vzhľadom na režim kondenzácie a korozívne prostredie, ktoré vzniká pri kondenzácii vodnej pary (kyselý kondenzát), musí byť teplovýmenná plocha v kondenzačných kotloch vyrobená z antikorózneho materiálu. Zároveň musí byť voči korózii odolná aj komínová konštrukcia.

Rozdelenie a typy kondenzačných kotlov

Kondenzačné kotly sú dostupné v rôznych prevedeniach, aby vyhovovali rozličným potrebám a priestorovým podmienkam:

• Závesné kondenzačné kotly: Sú určené na zavesenie na stenu. Plnia buď úlohu vykurovania, alebo vykurovania a zároveň aj ohrevu teplej úžitkovej vody. Majú minimálne priestorové nároky a sú ideálnym riešením pre menšie priestory.
• Zostavy kondenzačných kotlov: Tieto zostavy slúžia na vykurovanie a ohrev teplej vody so samostatným zásobníkom umiestneným vedľa kotla alebo pod ním. Umožňujú použitie zásobníka teplej vody s väčším objemom, čo je vhodné pre domácnosti s vysokými nárokmi na teplú vodu.
• Kompaktné kondenzačné kotly: Sú vhodné pre rodinné domy. Ich integrovanou súčasťou je zabudovaný zásobník na ohrev teplej vody, ktorý môže byť ohrievaný samotným kotlom, prípadne aj solárnym kolektorom. Vyžadujú si väčšie priestorové nároky z dôvodu umiestnenia kotla na zem.
• Stacionárne kondenzačné kotly: Vyznačujú sa veľkým vodným objemom a jednoduchým hydraulickým zapojením (často bez potreby kotlového čerpadla). Používajú sa aj pre vykurovanie väčších objektov (napr. bytové domy). Sú priamo určené na výmenu starých stacionárnych nekondenzačných kotlov.
• Kaskádové zostavy: Kondenzačné kotly vyšších výkonov sú určené na vytváranie kaskádových zostáv kotlov pre menšie kotolne s výkonom v stovkách kW. Umožňujú dosiahnutie vysokého vykurovacieho výkonu, často zapojením viacerých jednotiek.

Výber kondenzačného kotla

Pri výbere kondenzačného kotla je dôležité zvážiť niekoľko kľúčových parametrov, aby sa zabezpečila maximálna efektivita a komfort:

Výkon a modulačný rozsah

Účinnosť kotla je jeden z najdôležitejších parametrov, pričom je kľúčové, aby bola čo najvyššia v celom výkonovom rozsahu kotla. Výkon kotla je závislý od toho, koľko tepla je potrebné dodať do obytného priestoru pre zabezpečenie tepelnej pohody. Pri nízkych vonkajších teplotách pracuje kotol s väčším výkonom, naopak, pri vyšších teplotách je potrebný oveľa menší výkon.

Práve na reguláciu výkonu slúži tzv. výkonová modulácia kotla. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie objektu bez zbytočného cyklovania kotla (časté vypínanie a zapínanie znamená zvýšené opotrebovávanie príslušných častí kotla). Spoľahlivý moderný kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napr. od 10 % menovitého výkonu až po samotný menovitý výkon. Menovitým výkonom kotla sa rozumie najvyšší nepretržitý tepelný výkon kotla vyjadrený v kW, ktorý možno dosiahnuť pri dodržiavaní účinnosti garantovanej výrobcom.

Ekvitermická regulácia

Moderné kotly sú schopné pracovať s maximálnou účinnosťou vďaka ekvitermickej regulácii. Táto regulácia automaticky nastavuje teplotu vykurovacej vody. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača (často umiestneného na severnej strane domu) a údaje z vopred nastavenej ekvitermickej krivky. Pokiaľ je vonku chladnejšie alebo sa ochladzuje, teplota vykurovacej vody sa automaticky zvýši, aby sa v dome udržala konštantná tepelná pohoda. Naopak, keď je vonku teplejšie, teplota vody sa zníži. Využitím ekvitermickej regulácie sa znižujú tepelné straty a náklady na vykurovanie.

Možnosť riadenia otáčok čerpadla

V prípade núteného obehu vykurovacej vody je dôležitá regulácia otáčok obehového čerpadla. Táto funkcia znižuje teplotu vratnej vody v prechodných obdobiach (s vyššími teplotami, napr. jar, jeseň), čím sa zvyšuje pásmo využitia kondenzácie. Riadenie otáčok čerpadla zároveň znižuje spotrebu elektrickej energie oproti čerpadlám bez regulácie otáčok (vyššie otáčky znamenajú vyššiu spotrebu elektriny).

Výhody kondenzačnej technológie

Kondenzačná technológia predstavuje jedno z najlepších riešení na trhu z pohľadu efektívnosti spaľovania zemného plynu a ochrany životného prostredia. Ponúka mnoho výhod:

• Vysoká účinnosť a úspora nákladov: Moderná kondenzačná technológia dokáže znižovať náklady na vykurovanie aj spotrebu energie. Výmena starého kotla za nový môže ušetriť až 30 % nákladov.
• Ekologickosť: V porovnaní s kotlami na tuhé palivá má vykurovanie plynom s kondenzačnou technológiou nižšie emisie CO₂, čo prispieva k ochrane životného prostredia.
• Komfort a spoľahlivosť: Kondenzačná technológia zaručuje spoľahlivé kúrenie a pohodlie teplej vody.
• Nízka obstarávacia cena: V porovnaní s inými modernými technológiami, ako sú tepelné čerpadlá alebo kotly na biomasu, má kondenzačný kotol relatívne nízku obstarávaciu cenu.
• Kompatibilita s vykurovacími systémami: Kondenzačný kotol je možné použiť pre všetky druhy vykurovacích systémov, od najmodernejších (podlahové vykurovanie, stenové vykurovanie, stropné vykurovanie) až po klasické konvenčné systémy (radiátory).

Inštalácia a prevádzka

Inštalácia nového plynového kotla často trvá len niekoľko dní, niekedy ju možno zvládnuť aj za jediný deň, v závislosti od typu kotla a podmienok v objekte.

Požiadavky na inštaláciu

Pre použitie plynového kondenzačného kotla je nevyhnutná prípojka zemného plynu. Pre tých, ktorí ju nemajú, existuje riešenie v podobe pripojenia kotla na propán, hoci to predstavuje nákladnejšiu investíciu kvôli potrebe skladovania propánu v zásobníkoch.

Kondenzačné kotly s uzavretou spaľovacou komorou nasávajú vzduch potrebný pre spaľovanie zvonku budovy, najčastejšie cez vetracie kanály. To je výhoda z hľadiska kvality vzduchu v dome, pretože takýto kotol neovplyvňuje jeho kvalitu ani zloženie. Kotol musí byť napojený na komín pre odvod spalín. Zvyšky kondenzátu z procesu kondenzácie sa odvádzajú priamo do kanalizácie.

Kombinácia so starými systémami alebo inými zdrojmi tepla

Kondenzačný kotol je možné integrovať aj do existujúcich vykurovacích systémov. V prípade starých inštalácií, ktoré môžu obsahovať nečistoty a kotlový kameň, sa odporúča oddeliť inštaláciu od plynového kotla vytvorením kratšieho okruhu v uzavretom systéme, ktorý bude spojený s pôvodnou inštaláciou pomocou doskového výmenníka tepla. Toto zariadenie prenáša teplo z plynového kotla bez miešania systémov a predlžuje životnosť kotla.

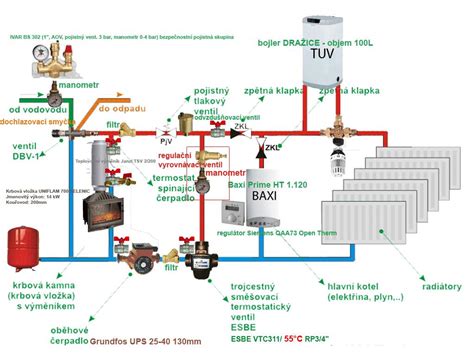

Pri kombinácii s kotlami na tuhé palivá (napr. eko-uhlie, uhlie) sa často delí systém na dve časti: otvorený a uzavretý systém. Kotol na tuhé palivá alebo krb s výmenníkom zostáva v otvorenom systéme (s otvorenou expanznou nádobou), pretože tieto zdroje tepla sú menej regulovateľné. Plynový kotol je umiestnený v uzavretom systéme (s uzavretou tlakovou nádobou). Obidva systémy sa opäť spájajú pomocou doskového výmenníka tepla.

Kondenzačné kotly môžu fungovať ako hlavné aj záložné tepelné zdroje, dokonca aj vo väčších komplexných viacpalivových systémoch, napríklad v spolupráci s:

• Tepelnými čerpadlami
• Solárnym ohrevom
• Inými kotlami na tuhé palivá
• Viacokruhovými vykurovacími sústavami

Inteligentné spojenie týchto zariadení zabezpečuje stály prísun tepla alebo ohrev TÚV. Ak jedno zo zariadení prestane produkovať teplo, kondenzačný kotol ho ihneď nahradí. Pri kombinovaných zariadeniach je možné vykurovať vysokoteplotné systémy nad 50°C (radiátory) aj nízkoteplotné systémy (napr. podlahové vykurovanie).

Inteligentné ovládanie

Moderné kondenzačné kotly je možné kombinovať s inteligentnými regulátormi. Tie umožňujú ovládanie cez internet, napríklad pomocou aplikácie v smartfóne či tablete. Okrem nastavenia teploty a časového plánu dokážu sledovať spotrebu a dokonca zohľadniť polohu používateľa vďaka GPS funkcii (napr. pre aktiváciu vykurovania pri návrate domov).

V kombinácii s inteligentnými termostatickými radiátorovými hlavicami je možné riadiť teplotu v každej miestnosti zvlášť, čo prináša ešte vyšší komfort a úsporu. Inteligentné funkcie zvyšujú účinnosť, znižujú spotrebu energie a spolu s kvalitnými komponentmi zaručujú dlhú životnosť kotla.

Náklady a úspory

Prvotná investícia do nového kondenzačného plynového kotla je ovplyvnená cenou kotla, nákladmi na jeho montáž a prípadné pripojenia a doplnky. Prevádzkové náklady závisia najmä od spotrebovanej energie, pričom významnú úlohu zohráva zateplenie domu alebo bytu.

Úsporu energií možno dosiahnuť aj znížením teploty v dome len o 1 °C, čo môže viesť k úspore až 6 % energií. V súčasnosti existujú aj dotačné programy podporujúce inštaláciu ekologickejších vykurovacích systémov, vrátane kondenzačných plynových kotlov.
