Ako si doma vyrobiť drevosplyňovací kotol

S nástupom chladného počasia a so začínajúcou vykurovacou sezónou súvisí aj zvýšené znečistenie ovzdušia. Tam, kde domácnosti na kúrenie stále používajú tuhé palivo, sa počas silnejších zím zvykne zvýšiť množstvo látok znečisťujúcich ovzdušie, a to najmä suspendovaných častíc. Voľným okom nie sú viditeľné, majú však veľký vplyv na naše zdravie. Súvisia s predčasnými úmrtiami a chorobami. Dlhodobé vystavenie sa týmto jemným prachovým časticiam spôsobuje srdcovo-cievne a respiračné ochorenia. Najväčší podiel týchto častíc dnes pochádza práve zo spaľovania tuhých palív v domácnostiach. Na zlepšenie stavu ovzdušia pritom niekedy stačí len mierne pozmeniť správanie a návyky.

Modernizácia vykurovacích systémov

Jedným z hlavných kritérií pri zvažovaní výmeny starého kotla za nový je jeho vek. Požiadavky na výkon kotla sa však môžu zmeniť aj v dôsledku úprav domu, ako je zatepľovanie fasády, výmena okien či oprava strechy. Modernizácia neznamená len vymeniť starý kotol za nový toho istého typu. Pri zariadeniach na tuhé palivo je ňou výmena prehorievacieho alebo odhorievacieho kotla za splyňovací alebo automatizovaný. Staré zariadenia, ktoré dosluhujú, majú priveľkú spotrebu alebo nedostatočný výkon, je vhodné vymeniť za nové.

Pri kúpe nového vykurovacieho zariadenia sa väčšina majiteľov domov pozerá primárne na prvotnú investíciu, menej už na pohodlie, ako často treba prikladať palivo, čistiť kotol a robiť údržbu. Modernizácia vykurovania prináša vyššie vstupné náklady, tie sa však vrátia pri nižších prevádzkových nákladoch alebo v podobe zvýšeného komfortu, keď nebudete musieť do kotla prikladať ručne.

Výkon kotla

Ak má váš kotol nižší výkon, ako potrebujete, budete mať doma zimu. Pri vyššom výkone zase budete musieť často vetrať a kotol „dusiť“. Výkon kotla je dôležitý parameter, ktorý by mal vypočítať odborník. Závisí od veľkosti domu, jeho veku a stavu.

Správne palivo

V domácnosti môžete spaľovať len také palivá, ktoré má výrobca zariadenia uvedené v návode na použitie. Pri dreve je jeho najdôležitejším parametrom vlhkosť. Na kúrenie je vhodné to s vlhkosťou pod 20 %. Tú dosiahnete, ak necháte drevo schnúť približne dva roky, prevetrávané a prekryté proti dažďu a snehu. Takto vysušené horí takmer bez dymu a tvorí málo popola.

Pri peletách pozor, aby boli bez prímesí kôr či pridaných chemikálií. Kupujte len certifikované pelety s označením ENplus A1. Vďaka technológii výroby majú podiel vody maximálne 10 %, čo má priaznivý vplyv na životnosť kotlov. Vždy spaľujte len palivá odporúčané výrobcom.

Technika správneho kúrenia

Túto techniku oceníte, aj keď kúrite v krbe alebo peci, pretože pri nej minimalizujete množstvo dymu a získate rýchlejší ťah komína. Technika správneho kúrenia sa vďaka vývoju spotrebičov so sekundárnym spaľovaním zmenila. Pri klasickom zakladaní ohňa, ktoré sa používalo kedysi, sa naspodok najskôr uložili triesky a na ne hrubšie polená. V moderných kotloch sa používa technika prehárania dreva zhora nadol - teda najskôr naukladáte hrubšie polená a na ne triesky, ktoré zapálite pomocou podpaľovača.

Prikladanie paliva

Prikladanie ovplyvňuje spaľovací proces. Pri starých kotloch treba prikladať menej a častejšie. Naopak, pri splyňovacích a automatických kotloch vždy doplna. Pri prehorievacom kotle býva interval prikladania paliva od 1 do 4 hodín, pri odhorievacom kotle 2 až 8 hodín, pri splyňovacom 4 až 12 hodín a pri automatizovanom kotle nad 12 hodín. V krboch je to približne každú hodinu, v kachľových peciach prikladáte 1- až 3-krát do dňa. Častosť prikladania závisí od druhu kotla; niektoré potrebujú dodať palivo každú hodinu, iné len párkrát do dňa.

Regulácia prívodu vzduchu

Na efektívne vykurovanie potrebujete ovládať prívod vzduchu a nastaviť regulačné klapky tak, aby ste zabezpečili optimálny objem vzduchu na dokonalé spaľovanie. V prvej fáze horenia drevo potrebuje dostatočný prívod a regulačné klapky otvorené na maximum. V druhej fáze splyňovania už môžete vzduch regulovať. Spoznáte ju podľa toho, že horí všetko priložené drevo. Vzduch regulujte postupne, aby plameň stále jasne svietil. Posledná fáza nastáva, keď sa z dreva vytvárajú uhlíky. Prívod vzduchu držte na minime, nie však zavretý.

Údržba a čistenie

Pravidelným čistením vykurovacieho zariadenia a spalinovodov predídete tvorbe sadzí, ktoré fungujú ako izolant a znižujú účinnosť odovzdania tepla. Už dvojmilimetrová vrstva sadzí môže znížiť prestup tepla o 25 %. Zároveň tak predchádzate vzniku požiarov a znečisteniu ovzdušia prachovými časticami. Komíny treba dávať kontrolovať pravidelne. Častosť kontrol stanovuje aj vyhláška ministerstva vnútra o ochrane pred požiarmi.

Zakázané palivá

V kotloch v domácnostiach nemôžete páliť čokoľvek. Ak nespaľujete palivo určené výrobcom, zariadenie nedokáže ísť na menovitý tepelný výkon a náklady na kúrenie sa zvyšujú. Pri nedokonalom spaľovaní vzniká aj množstvo škodlivín, dechtu a sadzí. V kotloch v domácnostiach je zakázané páliť plasty a PET fľaše, OSB dosky, preglejky, drevotriesky, starý nábytok, okenné a dverné rámy, textil a obuv, staré časopisy a letáky, staré oleje, pneumatiky, linoleum či plávajúce podlahy.

Pokuty za nedodržiavanie pravidiel

V prípade nedodržania niektorých pravidiel vám hrozí pokuta. Za porušenie povinnosti pravidelnej údržby komína môžete dostať pokutu 99 eur. Ak spaľujete zakázané látky či odpad, obec vám môže uložiť pokutu až do výšky 1 500 eur.

Spotreba dreva a účinnosť kotlov

Spotreba dreva závisí od tepelných strát objektu. Pri výpočte tepelných strát domu a následnej spotreby dreva je dôležité zohľadniť viacero faktorov, ako je veľkosť domu, jeho zateplenie, stav okien a dverí, ako aj výkon kotla. Odporúča sa nechať si tepelné straty domu spočítať odborníkom, aby ste vedeli určiť správny výkon kotla a efektívne využívať palivo.

Splyňovací kotol na drevo môže znížiť spotrebu dreva v porovnaní s klasickým kotlom o 10-20 % vďaka svojej vyššej účinnosti. Je dôležité porovnať účinnosť vášho súčasného kotla so splyňovacím kotlom. Aj keď splyňovací kotol nezníži spotrebu dreva drasticky, v kombinácii s dobrou izoláciou domu a správnym používaním môže priniesť citeľné úspory.

Pri porovnávaní spotreby dreva je potrebné uvádzať údaje konzistentne, napríklad v priestorových metroch (prmr) skládaných polien, prípadne v metroch kubických (m3) plnometra. Spotreba sa môže výrazne líšiť aj v závislosti od toho, či kupujete už spracované drevo alebo si ho spracúvate sami.

Je dôležité si uvedomiť, že spotreba dreva je silne ovplyvnená tepelnými stratami objektu. Dom s dobrou izoláciou a modernými oknami bude mať výrazne nižšiu spotrebu ako starý nezateplený dom, aj pri rovnakom výkone kotla.

Príklady spotreby a účinnosti

Existujú rôzne skúsenosti s reálnou spotrebou dreva. Jeden používateľ uvádza spotrebu 10-12 prm dreva ročne pre dom s plochou približne 90 m², postavený v roku 1995, s pôvodnými oknami a bez dodatočného zateplenia. Iný prikladá, že pri zateplenom dome s 25 kW kotlom Attack a akumulačnými nádržami, pri udržiavaní teploty 23-25 °C, bola spotreba 16 metrov dreva za sezónu.

Pri porovnávaní kotlov je dôležité brať do úvahy aj spôsob ich prevádzky. Kotly s veľkou nakladacou komorou umožňujú menej časté prikladanie a dlhší chod bez nutnosti obsluhy.

Princíp fungovania drevosplyňovacích kotlov

Drevosplyňovací kotol je zariadenie určené na ústredné kúrenie alebo ohrev vody na pevné palivo. Spaľovanie je riešené podobne ako pri výrobe generátorového plynu, kde dochádza ku generatívnemu splyňovaniu pevného paliva (obvykle dreva) pri vysokej teplote (cca 1 000 °C) a jeho následnému spáleniu v horáku s núteným obehom vzduchu. Horenie je dvojfázové.

Drevosplyňovací kotol sa skladá z dvoch nad sebou uložených spaľovacích komôr. V primárnej spaľovacej komore prebieha primárne spaľovanie - splyňovanie, pri ktorom sa uvoľňujú plynné horľavé zložky z dreva. Tento systém spaľovania je ekonomickejší ako klasické spaľovanie pevného paliva. Úspora paliva dosahuje rádovo 40 %, pričom emisia spalín je nízka, čo znamená menší negatívny dopad na životné prostredie. Kotly majú vysokú účinnosť, až do 90 %, čo vedie k nižšej spotrebe paliva.

Takýmto spôsobom je možné spaľovať akékoľvek pevné palivo produkujúce plyn - drevo (aj hrubé kusy), štiepky, uhlie, biomasu, obilie, slamu a pod. Vlhkosť v dreve znižuje teplotu horenia. Optimálne spaľovanie prebieha pri čo najnižších teplotách - pyrolýza, v prvotnom spaľovaní, s minimálnym prístupom vzduchu (dymové horenie). Vzniká tu oxid uhoľnatý (CO), ktorý sa v druhotnom spaľovaní prehorí na oxid uhličitý (CO2).

Konštrukcia a princíp fungovania

Konštrukcia drevosplyňovacieho kotla typicky pozostáva z dvoch komôr:

• Primárna spaľovacia komora (plynová komora): Tu dochádza k naloženiu paliva a jeho zapáleniu s obmedzeným prístupom vzduchu. V dôsledku nízkeho obsahu kyslíka drevo netlenie a uvoľňuje plynné zložky (drevný plyn).
• Sekundárna spaľovacia komora (horák): Sem sú smerované plyny z primárnej komory, kde sa zmiešajú so sekundárnym vzduchom a následne prehoria pri vysokej teplote. V tejto časti sa zvyčajne nachádza aj výmenník tepla.

Výmenník tepla je často realizovaný vo forme „košele“ okolo hornej časti kotla, kde voda cirkuluje a ohrieva sa. Prívod vzduchu sa reguluje pomocou klapiek alebo ventilátorov, čím sa riadi intenzita spaľovania a výkon kotla.

Výhody drevosplyňovacích kotlov

• Vysoká účinnosť: Dosahujú účinnosť až 90 %, čo znamená výrazne nižšiu spotrebu paliva v porovnaní s klasickými kotlami.
• Nízke emisie: Spaľovanie je čistejšie, s menším množstvom škodlivých emisií a sadzí.
• Dlhá doba horenia: Jedna dávka paliva môže horieť dlhšie, čím sa predlžuje interval medzi prikladaním.
• Možnosť spaľovania rôznych druhov paliva: Okrem dreva je možné spaľovať aj štiepky, biomasu, uhlie (v závislosti od konkrétneho modelu).

Nevýhody drevosplyňovacích kotlov

• Vyššia obstarávacia cena: Sú drahšie ako klasické kotly.
• Citlivosť na vlhkosť paliva: Vyžadujú suché palivo s nízkou vlhkosťou (ideálne pod 20 %). Vlhkosť znižuje účinnosť a môže spôsobiť problémy.
• Nutnosť regulácie: Vyžadujú presnejšiu reguláciu prívodu vzduchu a optimálne podmienky na spaľovanie.

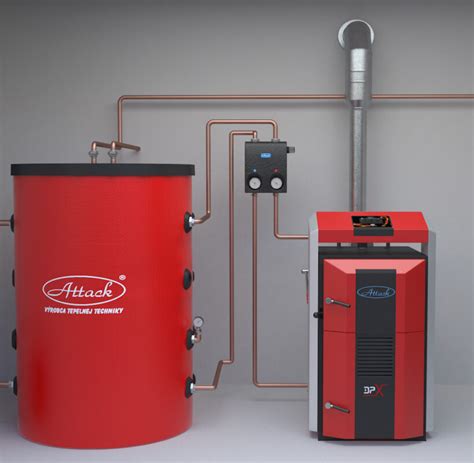

• Potreba akumulačných nádrží: Pre optimálnu prevádzku a využitie ich potenciálu sa často odporúča ich kombinácia s akumulačnými nádržami.

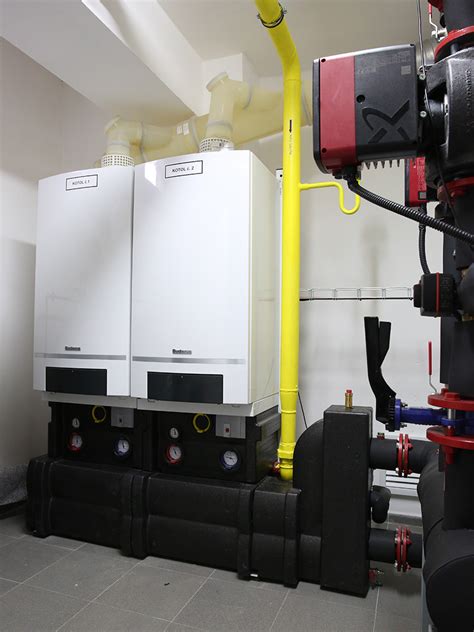

Organizácia kotolne a skladovanie paliva

Profesionálna organizácia vykurovania drevom si vyžaduje usporiadanie kotolne v samostatnej miestnosti, ktorá spĺňa špecifické požiadavky:

• Výška stropu minimálne 2,5 m.
• Úžitková plocha od 6 m², s minimálnym objemom 15 m³.
• Nútené vetranie s trojnásobnou výmenou vzduchu za hodinu.
• Parametre komína: minimálna výška 4 m, priemer minimálne 100 mm.
• Voľný prístup ku kotlu pre potreby údržby a opráv.
• Kombinované osvetlenie (prírodné a umelé).
• Použitie nehorľavých materiálov na dokončenie stien.

Miesta na skladovanie palivového dreva musia byť oddelené od kotolne. Priestor by mal mať normálnu izbovú teplotu a vlhkosť. Podľa bezpečnostných predpisov nie je dovolené skladovať tuhé palivo v tej istej miestnosti ako kotol.

Výroba domáceho kotla

Výroba domáceho kotla na drevo je možná, ale vyžaduje si značné technické zručnosti, najmä v oblasti zvárania, a použitie vhodných materiálov. Najčastejšie sa pri výrobe využívajú oceľové sudy s hrúbkou steny minimálne 1,5 mm. Štruktúra zvyčajne pozostáva z dvoch komôr - primárnej na spaľovanie a sekundárnej na dohorenie plynov, podobne ako pri komerčných drevosplyňovacích kotloch.

Pri výrobe je potrebné dbať na:

• Hrúbka a kvalita ocele: Vonkajší plášť by mal byť z žiaruvzdornej ocele s hrúbkou minimálne 1,5 mm, pre výmenník tepla ideálne viac ako 2 mm.
• Správne rozmery a tvar: Konštrukcia musí zabezpečiť efektívne prúdenie plynov a tepla.
• Tesnosť spojov: Zvárané spoje musia byť dokonale tesné, aby sa predišlo únikom a stratám.
• Zabezpečenie požiarnej bezpečnosti: Použitie nehorľavých materiálov a správne umiestnenie kotla.

Napriek možnosti domácej výroby, ktorá môže priniesť úsporu nákladov na materiál, je potrebné zvážiť náročnosť práce a potenciálne riziká spojené s nízkou účinnosťou, krátkou životnosťou alebo nebezpečenstvom popálenia pri nesprávnej konštrukcii. Pre spoľahlivú a bezpečnú prevádzku v obytných priestoroch sa často odporúča zakúpenie certifikovaného kotla od renomovaného výrobcu.

Výkresy kotlov na tuhé palivo

Existujú rôzne typy kotlov na tuhé palivo, ktoré sa líšia konštrukciou a princípom fungovania. Medzi najbežnejšie patria:

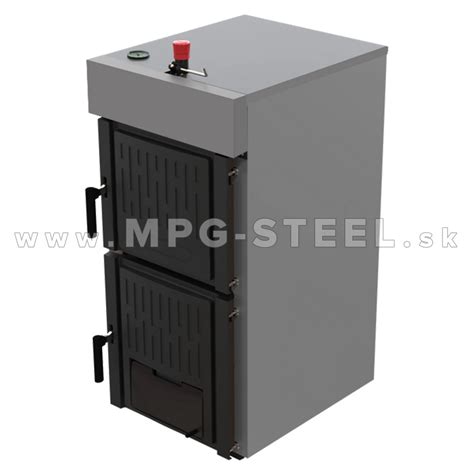

Klasické kotly

V klasických kotloch dochádza k priamemu spaľovaniu dreva v spaľovacej komore. Teplo sa prenáša do vody vo výmenníku tepla. Tieto kotly sú jednoduchšie na konštrukciu a obvykle lacnejšie, avšak ich účinnosť je nižšia a produkujú viac emisií.

• Ohnisko: Miesto, kde sa spaľuje palivo.
• Popolník: Slúži na zber popola a zároveň ako prívod vzduchu na podporu spaľovania.
• Komín: Na odvod spalín a vytvorenie prievanu.
• Výmenník tepla: Priestor naplnený vodou, ktorý ohrieva vykurovaciu sústavu.

Nevýhodou klasických kotlov je neschopnosť presne regulovať výkon, ktorý závisí primárne od množstva spaľovaného paliva a prístupu vzduchu.

Pyrolýzne kotly (dlho horiace kotly)

Pyrolýzne kotly fungujú na princípe splyňovania. Drevo sa v primárnej komore pri nízkom prístupe kyslíka "dusí" a uvoľňuje horľavé plyny. Tieto plyny sa následne spaľujú v sekundárnej spaľovacej komore pri vysokej teplote. Tento proces umožňuje dlhšiu dobu horenia a vyššiu účinnosť.

• Nakladacia komora: Na spaľovanie dreva a uvoľňovanie plynov.
• Sekundárna spaľovacia komora: Na dohorenie plynov.
• Výmenník tepla: Zvyčajne vo forme "košele".
• Prívod vzduchu: Primárny a sekundárny, regulovaný ventilátorom alebo klapkou.
• Regulácia: Umožňuje lepšiu reguláciu výkonu a teploty.

Hlavnou výhodou je dlhá doba horenia, až 4-6 hodín na jedno naloženie, a vyššia účinnosť. Nevýhodou je vyššia cena a náročnejšia konštrukcia.

Moje (šachtové) kotly

Tento typ kotlov je zjednodušenou verziou klasických kotlov s vertikálne usporiadanou spaľovacou komorou, ktorá umožňuje dlhšie horenie.

• Ohnisko: Zaberá väčšinu objemu kotla.
• Otvor na nakladanie paliva: Zvyčajne zhora alebo zboku.
• Popolník: Pod ohniskom.
• Rošt: Deliaca časť medzi vnútornými komponentmi.
• Výmenník tepla: Môže byť vodný alebo rúrkový.

Pri tomto type kotla po zapálení palivo uvoľňuje horľavé plyny, ktoré ohrievajú výmenník tepla.

Podrobné pokyny na výrobu kotla z tehly a kovu

Pri výrobe kotla z tehly a kovu je dôležité zvoliť správny dizajn podľa plochy miestnosti a typu paliva. Pre menšie priestory ako garáže môže postačiť kotol bez vodného okruhu, ktorý ohrieva vzduch konvekciou. Pre vykurovacie systémy s kvapalným chladivom je vhodnejší dizajn s okruhom vo forme „cievky“.

Potrebné materiály a nástroje

Na výrobu kotla budete potrebovať:

• Materiály: Piesok na maltu, žiaruvzdorné tehly, liatinový rošt, hotové dvierka (pre popolník a ohnisko). Na výmenník tepla: oceľové rúry rôznych priemerov (okrúhle a obdĺžnikové), rúry na prívod a odvod vody, kovové platne.
• Nástroje: Brúska, rezačka (plynová/plazmová), kliešte, kliešte, vŕtačka, meter, kovové rohy, zvárací stroj, ochranná maska, vodováha. Zváracie elektródy (napr. MP-3S alebo ANO-21).

Postup výroby krok za krokom

1. Výroba výmenníka tepla: Z oceľových rúr (napr. 4x 60x40 mm, okrúhle 40 a 50 mm) sa zostaví rám výmenníka. Zvárajú sa vertikálne a horizontálne rúry podľa pripraveného náčrtu.
2. Príprava stojana na pripojenie: Na prednej a zadnej časti rámu sa vyrežú otvory pre prívod studenej vody a výstup ohriatej vody do vykurovacieho systému.
3. Skúška nepriepustnosti výmenníka: Po zvarení sa výmenník naplní vodou a skontroluje sa tesnosť.
4. Výstavba tehlovej budovy: Na betónovom základe sa postaví tehlová konštrukcia kotla. Vnútri sa umiestni popolník, rošt a výmenník tepla so sklonom pre lepšiu cirkuláciu vody.
5. Obloženie a inštalácia dvierok: Tehlová konštrukcia sa obloží ohňovzdornými tehlami. Ponechajú sa otvory pre dvierka (na popolník a nakladanie paliva).
6. Inštalácia komína: Kovový alebo tehlový komín sa pripojí k hornej časti kotla.

Pripojenie k vykurovaciemu okruhu

Hotové zariadenie sa pripája k vykurovaciemu systému. V prípade prirodzenej cirkulácie sa priamo pripájajú rúry s bezpečnostnou skupinou. Pri nútenej cirkulácii sa používa obehové čerpadlo, ktoré sa inštaluje na spiatočnom potrubí.

Ako sa vyhnúť problémom

• Stabilný základ: Kotol musí byť inštalovaný na pevnom betónovom základe.
• Kvalitné dvierka: Použitie kvalitných, tesných dvierok je dôležité pre efektívne spaľovanie.
• Termostatický ventil: Na ochranu pred nízkoteplotnou koróziou sa odporúča použiť trojcestný termostatický ventil.
• Kvalitné palivo: Používanie suchého a správneho paliva je kľúčové pre efektívnu prevádzku a dlhú životnosť kotla.
• Tlmič v komíne: Môže pomôcť znížiť tepelné straty a regulovať rýchlosť spaľovania.

Odporúčané modely kotlov

Pri výbere kotla na drevo je dôležité zohľadniť:

• Výkon: Mal by zodpovedať tepelným stratám domu.
• Typ konštrukcie: Klasický, pyrolýzny alebo automatizovaný.
• Účinnosť: Vyššia účinnosť znamená nižšiu spotrebu paliva.
• Cena: Od kvalitných značiek ako Buderus, Dakon, Protherm sa očakáva vyššia cena, ale aj spoľahlivosť a dlhá životnosť.

Recenzie na vykurovanie drevom

Skúsenosti používateľov s vykurovaním drevom sú rôznorodé. Mnohí oceňujú dostupnosť paliva a možnosť nezávislosti od plynových sietí. Dôležitým faktorom je správna údržba a používanie kvalitného paliva. Niektorí používatelia siahnu po výmene starých komínových systémov, čo viedlo k zlepšeniu ťahu a zníženiu spotreby paliva. Iní zaznamenali výrazné zníženie spotreby po prechode na dlhohoriace kotly, avšak zdôrazňujú potrebu kvalitnej izolácie domu.

Pri organizácii vykurovania drevom je nevyhnutné zabezpečiť vhodné miesto na skladovanie paliva. V prípade, že máte vlastný les, je drevo cenovo veľmi výhodné. Avšak, aj pri tomto spôsobe kúrenia je dôležité dbať na ekologické aspekty a minimalizovať emisie.
