Neoddeliteľnou súčasťou testov a hodnotenia základných dosiek s AMD X570 je aspoň letmá analýza čipsetového chladiča. V rámci tohto prehľadu sa zameriame na spory o efektivite rôznych typov chladenia, konštrukčné rozdiely medzi výrobcami a reálne výsledky testov. Procesory Ryzen tretej generácie sú postavené na architektúre TSMC 7nm FinFET, vďaka čomu sú teoreticky výkonnejšie pri menšom odbere elektriny. Na plné využitie potenciálu najnovších Ryzen procesorov je potrebná aj nová generácia matičných dosiek s čipsetom X570. Celá kompatibilita závisí od výrobcu dosky a jeho ochoty vydať nové BIOS ovládače.
Chladenie čipsetu X570: Teória a prax
Chladenie čipsetu na doskách X570 je kľúčové vzhľadom na jeho vlastnú spotrebu energie a generované teplo, najmä pri využívaní plného potenciálu PCIe Gen 4.0. Debaty o tom, či je lepšie použiť radiálny alebo axiálny ventilátor, sú časté, pričom každý prístup má svoje špecifiká.
Axiálne vs. radiálne ventilátory
Teória hovorí, že pokiaľ sa použije chladič, ktorého jadrom je ventilátor a absorpčnou plochou rebrá okolo, dáva väčší zmysel zasadiť do takéhoto konceptu rotor s radiálnymi lopatkami. Ten usmerňuje vzduch priamo v smere rezu rebier. Axiálny typ v rámci takéhoto nízkoprofilového riešenia, aké sa používa pri chladení čipsetov základných dosiek, najprv tlačí vzduch pod seba, ten sa od substrátu odráža a až potom ide správnou cestou. To je, samozrejme, trochu kľukatá trasa, ktorá príliš nevzbudzuje dôveru v účinné ochladzovanie rebier.
Konštrukcia chladičov a heatpipe
Základná doska MSI MEG X570 Ace stavia chladenie na axiálnom type. S takoutou konštrukciou má firma (MSI) dlhoročné skúsenosti a tvar lopatiek rôzne ladí najmä v rámci chladičov grafických kariet s chladičmi Twin Frozr. Pravda, tu je ten ventilátor podstatne menší (50mm), ale stále kopíruje vycibrený tvar. Naproti tomu Asus sa nebál do útrob chladenia vložiť radiálny typ ventilátora, na ktorý sa neviaže žiadna genéza z desktopových komponentov, ale do svojich notebookov takéto a podobné riešenia dáva Asus bežne. Jedným dychom však treba poznamenať, že je tento ventilátor o číslo menší, už ide o 40mm formát s trochu nižším profilom. V tomto sa prístup naprieč doskami takisto výrazne odlišuje. Zatiaľ čo MSI vsádza skôr na menej silnejších rebier a distribúciu tepla telom pasívu urýchľuje jedna dlhá heatpipe. Tá prechádza naprieč celým chladením, až od VRM (nezasahuje iba do pasívov SSD). Workstation doska Asusu stavia zase na oddelenom dizajne, kde je každý chladič „sám za seba“ a vyznačuje sa i členitejšou štruktúrou.
Testovacia metodika a výsledky chladenia
Testovanie prebieha v dvojakých podmienkach - v optimálnych a kritických. V obidvoch prípadoch sa testuje vo veternom tuneli. Na úplnosť treba dodať, že testovacia zostava má v testovanom režime príkon okolo 360 W. Zaťaženie sa realizuje súčasným behom Cinebench R20, FurMarku a AS SSD po dobu 900 sekúnd.
Optimálne vs. kritické podmienky
- Optimálne podmienky: Štvorica ventilátorov Noctua NF-S12A PWM je nastavená na zhruba 600 ot./min (5 V), pričom dva sú na vstupe vpredu a dva na výstupe vzadu/hore.
- Kritické podmienky: Navodená situácia odstavením ventilátorov, ale doska spolu s ostatnými komponentmi zostáva stále uzavretá v tuneli, odkiaľ teplý vzduch uniká len pomedzi škáry. Tu sa ukazuje, ako sa chladič čipsetu správa, keď je odkázaný iba sám na seba (bez pomoci systémovej cirkulácie vzduchu), pod rozpálenou grafikou a celkovo v priestore, kde sa vnútorná teplota pomaly ale isto kumuluje.
Pozorované výsledky a hlučnosť
Výsledky treba brať s rezervou, jednak zaťaženie čipsetu nie je maximálne, ale hlavne tento test nemá za účel rozseknúť dilemu, či je všeobecne lepšie použitie radiálneho alebo axiálneho ventilátora. Z nameraných hodnôt sa pri optimálnom systémovom chladení javí efektívnejšie chladenie MSI. Ventilátor sa totiž vôbec neroztočil a zahrievanie je iba o dva stupne Celzia vyššie ako na už aktívne chladenom čipsete dosky Asus. UEFI obidvoch dosiek bolo na východiskových nastaveniach (pre MSI to znamená vyvážený režim, k dispozícii je ešte tichý a výkonný) a v zhoršených podmienkach vidieť, že teplotné limity MSI sú celkovo benevolentnejšie a štartuje ventilátor až od 63,8 °C, zatiaľ čo na testovanej doske Asus je to už 58 °C. Zahrievanie má teda vždy o trochu vyššie MSI, ale vo väčšine prípadov bude chladič i menej rušivý.
Hodnotenie a porovnanie hlučnosti je dosť komplikované, keďže hluk iba čipsetu je nemožné odmerať popri hluku ostatných komponentov. Subjektívne možno poznamenať, že ventilátor v doske Asusu je v kritickom prostredí bez fungujúcich ventilátorov o trochu hlučnejší a frekvenčne nepríjemnejší/bzučivejší, ale vo finále je chladiaca kapacita (pre čipset) v obidvoch prípadoch podobná. MSI sa zase na úkor nižšej hlučnosti viac zahrieva, ale ventilátor sa dá vždy popohnať nastavením režimu s agresívnejšou reguláciou PWM.
Používatelia tiež diskutujú o vplyve PCIe Gen 4.0 na teploty čipsetu. Čipset X570 žerie sám o sebe, der8auer testoval spotrebu vs. X470 a vyšlo mu to takto: bez akéhokoľvek PCIe zariadenia to má 2x takú spotrebu ako X470 s NVMe load, full záťaž X570 tomu pridá už len 2,5 W (NVMe gen.3 + 2x sata + 1x GPU load). Je ťažké povedať, čo sa stane, keď prídu gen.4 NVMe zariadenia, ktoré budú vedieť využiť zbernicu naplno.
Prehľad základných dosiek X570: MSI a Gigabyte
S novými procesormi musia ísť ruka v ruke aj kvalitné matičné dosky. Firmy ako MSI a Gigabyte priniesli na trh zaujímavé modely s rôznymi prístupmi k dizajnu a chladeniu.
MSI MEG X570 Ace

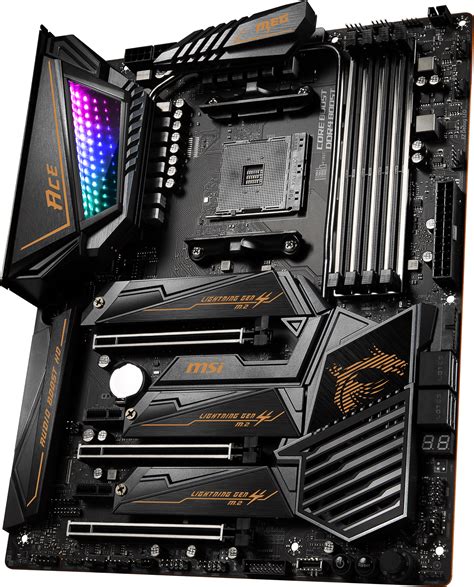

Model MEG X570 Ace od spoločnosti MSI je nabitý zaujímavou funkcionalitou, kvalitnými komponentmi a kvalitným riešením napájania. Balenie je tradičné, s vyobrazením dosky a zlatými doplnkami. Doska používa tmavšie tóny, s čiernym povrchom a zlatými nápismi/logami. Vystužené PCIe a DIMM sloty sú nazvané Steel Armor. Aktívne chladenie čipsetu má funkciu Zero Frozr, čo znamená, že ventilátor sa môže zastaviť, keď nie je chladenie čipsetu a napájania nutné. To je skvelá správa pre majiteľov dobre chladených skriniek, ktorým by mohli vyššie tóny malých ventilátorov prekážať. MSI na tejto doske použilo kvalitné riešenie napájania formou fáz v konfigurácii 12+2+1, ovládané high-end čipom IR35201, čo poteší milovníkov taktovania. Na doske sa ďalej nachádza kvalitné riešenie zvuku Realtek ALC1220 s dobrou izoláciou šumu. Doska ponúka bohatú konektivitu: tri M.2 Gen4 sloty (dva cez čipset a jeden cez procesor), trojicu vystužených PCIe Gen 4.0 x16 slotov (x16+x8+x4), interné konektory pre 4x SATA, USB 2.0, USB 3.2 Gen 1 a USB 3.2 Gen 2 Typ C. Jedným menším problémom je iba štvorica SATA portov. MEG X570 ACE disponuje zabudovaným krytom zadného panelu a tlačidlami Clear CMOS a Flash BIOS, čo sú veľmi praktické funkcie pre bezpečné taktovanie a obnovu systému. Bonusovou funkciou je gombík GameBoost pre prednastavené profily pretaktovania, aj keď pre najlepšie výsledky sa odporúča manuálne taktovanie.
Na doske MSI MPG X570 GAMING PRO CARBON WIFI je v biose možnosť nastaviť silent mod pre chipset fan a ten sa vôbec netočí ak je teplota chipsetu nižšia ako 75 stupňov. Zapne sa len pri štarte systému na pár sekúnd a potom sa vypne, dokonca bol vypnutý aj počas zaťaženia GPU. V biose je aj možnosť nastaviť akú generáciu PCIe chcete používať: auto, gen 2, gen 3, gen 4.
MSI MEG X570 Ace Motherboard
Gigabyte Aorus X570 Pro
Spoločnosť Gigabyte si v posledných rokoch vybudovala rešpekt vďaka konštantnému prísunu kvalitných produktov. Aorus X570 Pro je cenovo v strede ponuky Gigabyte. Balenie je v tradičnej čierno-oranžovej kombinácii s logom Aorus orla. Dizajnu Aorus dosiek je naozaj máločo vytknúť, drží sa moderného, no nie príliš agresívneho štýlu. Doska má robustné PCB a zabudovaný kryt zadného panelu. Všetky základné komponenty a konektory sú na svojich tradičných miestach, vrátane dvoch vystužených a jedného normálneho PCIe slotu, štyroch DIMM slotov pre RAM (podporujú aj ECC pamäte), dvoch pozícií na M.2 SSD aj s pasívnym chladičom. Aorus X570 Pro je určená pre výkonnejšie procesory vďaka 8+4-PIN napájaniu procesora. Kvalitné napájanie formou fáz v konfigurácii 12+2 je skvelou správou pre taktovanie. Na doske sa ďalej nachádza vcelku nové riešenie zvuku Realtek ALC1220-VB. Pre chladenie ponúka doska až sedem hybridných konektorov na ventilátory a taktiež sedem interných a dva externé senzory teploty. Dostatok konektorov neobišiel ani milovníkov RGB podsvietenia: trojica normálnych RGB konektorov a dvojica pre adresovateľné RGB. BIOS (UEFI) od Gigabyte je intuitívny, a softvérové aplikácie ako App Center, 3D OSD, RGB Fusion a SIV (System Information Viewer) sú vylepšené a spoľahlivé.

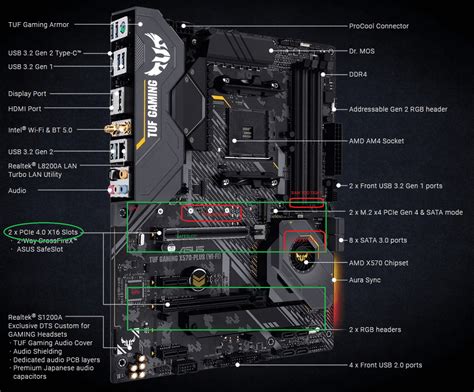

Používatelia sa tiež zaujímajú o hlučnosť čipsetu na doske GIGABYTE X570 GAMING X. Hoci sa hlučnosť ťažko hodnotí z videí a decibelové merania nemusia zachytiť nepríjemný frekvenčný šum, subjektívne skúsenosti naznačujú, že niektoré dosky (napr. X570 Tuf) môžu byť v tichých zostavách počuteľné.
Kompatibilita a pretaktovanie s procesormi Ryzen
AMD s príchodom prvej generácie Ryzenov predstavilo socket AM4 a prisľúbilo, že bude kompatibilný až so štyrmi generáciami Ryzen procesorov. Keďže nežijeme v perfektnom svete, sľubovaná kompatibilita nie je úplná, resp. najnovšie dosky s čipsetom X570 podporujú iba druhú a tretiu generáciu procesorov. Na druhej strane, majitelia starších dosiek majú veľkú šancu, že s jednoduchým BIOS updatom budú môcť svoje dosky osadiť novšími a výkonnejšími procesormi.
Prístup spoločnosti AMD k taktovaniu sa odlišuje od jej hlavného rivala. Tam, kde majitelia procesorov od Intelu potrebujú na taktovanie dosky s čipsetom začínajúcim na písmenko Z, ponúka AMD možnosti taktovania ako na doskách s čipsetom začínajúcim na X, tak aj B. Taktovanie je možné na akomkoľvek Ryzen procesore. S procesorom Ryzen 7 3700X sa na doske MSI MEG X570 Ace podarilo dosiahnuť stabilné hodnoty 4,3 GHz pri 1,425 V. Pre prácu s videom, fotkami či 3D modelmi je takéto taktovanie výhodné. Pre hráčov sa skôr oplatí nechať procesor v základných taktoch a nechať ho ovládať boost, čo sa prejaví lepšími výsledkami v hrách. S procesorom AMD Ryzen 5 3600X na doske Gigabyte sa podarilo dosiahnuť stabilné hodnoty 4,3 GHz pri 1,325 V. Stabilné pretaktovanie všetkých jadier na 4,3 GHz nie je vôbec zlý výsledok.
Ošiaľ ohľadom nových Ryzen procesorov pomaly opadáva, ale vlastne ani nie, keďže ponúkajú úctyhodný výkon najmä v spojení s kvalitnými matičnými doskami. MSI MEG X570 ACE a Gigabyte Aorus X570 Pro sa medzi kvalitné dosky definitívne radia. Funkcionalita, kvalitné komponenty a riešenie napájania znamenajú, že ich cena je adekvátna. Potenciálni záujemcovia môžu nové Ryzen procesory osadiť aj do predošlej generácie AM4 dosiek, ale pre plné využitie ich potenciálu je vhodné siahnuť po doskách s X570 čipsetom.
