Princíp fungovania polovodičovej chladničky

Základný princíp polovodičového chladenia

Základným prvkom polovodičovej chladničky je dvojica termočlánkov, ktoré tvoria polovodiče typu N a P. Po privedení jednosmerného prúdu dochádza na ich rozhraní k teplotnému rozdielu a následnému prenosu tepla. V obvode je sériovo zapojených niekoľko párov polovodičových termočlánkov, pričom prenos tepla je paralelne. Týmto spôsobom sa vytvorí spoločný chladiaci termočlánok.

Pomocou rôznych spôsobov prenosu tepla, ako sú výmenníky tepla, horúci koniec termočlánku nepretržite odvádza teplo a udržuje určitú teplotu. Studený koniec termočlánku je umiestnený v pracovnom prostredí.

Porovnanie s inými technológiami a aplikácie v elektrických vozidlách

V porovnaní s vyspelosťou klimatizačnej techniky a účinnosťou využitia energie, pre klimatizačné systémy elektrických vozidiel na báze polovodičovej technológie chladiacich čipov, má v súčasnosti termoelektrický materiál nízky koeficient zásluhovosti. Chladiaci výkon nie je ideálny a výstup termočlánku je ovplyvnený prvkami, ktoré tvoria termoelektrický článok.

V dôsledku výrobných obmedzení klimatizácie pre elektrické vozidlá nespĺňajú požiadavky na úsporu energie a vysokú účinnosť. To spôsobuje, že klimatizácie pre elektrické vozidlá sú viac naklonené používaniu energeticky úsporných a účinných klimatizácií s tepelným čerpadlom. Toto technické riešenie je univerzálnejšie pre rôzne typy elektrických vozidiel a vyžaduje menej zmien v štruktúre celého vozidla.

Chladenie a kúrenie klimatizačného systému tepelného čerpadla

Vylepšenia v klimatizačných systémoch

Klimatizačný systém tepelného čerpadla je vylepšený na pôvodnom palivovom vozidle. Kompresor je priamo poháňaný bezkomutátorovým jednosmerným motorom s permanentným magnetom.

Riešenie problémov s nízkoteplotným vykurovaním

V súčasnosti je najväčším problémom klimatizácií elektrických vozidiel s tepelným čerpadlom nízkoteplotné vykurovanie. Tento problém bol vyriešený z nasledujúcich perspektív:

• Vývoj účinnejších jednosmerných rotačných kompresorov.
• Vývoj kremíkových elektronických expanzných zariadení s presnejším a energeticky úspornejším riadením.
• Ventil využíva vysokoúčinný podchladený paralelný prietokový kondenzátor.
• Zlepšenie štruktúry mikrokanálového výparníka, aby sa chladivo odparovalo rovnomernejšie.

Elektrické ohrievanie v automobiloch

Ak elektrické vozidlo používa elektrický spôsob vykurovania ohrievača, ohrievač je zvyčajne umiestnený pod podlahou medzi sedadlom vodiča a sedadlom spolujazdca. Ohrievač sa skladá z vykurovacieho prvku PTC (Positive Temperature Coefficient), ktorý môže byť elektricky ohrievaný. Tým sa zabezpečí, že teplo sa prenáša do chladiaceho média (chladiva), vrátane chladiaceho ventilátora, dráhy toku chladiaceho média a riadiacej základne.

Keďže ohrievač musí mať vysoký vykurovací výkon, napájací zdroj používa lítium-iónovú nabíjateľnú batériu, ktorá poháňa motor s vysokým napätím namiesto pomocnej batérie (12V).

Princíp fungovania chladiaceho systému

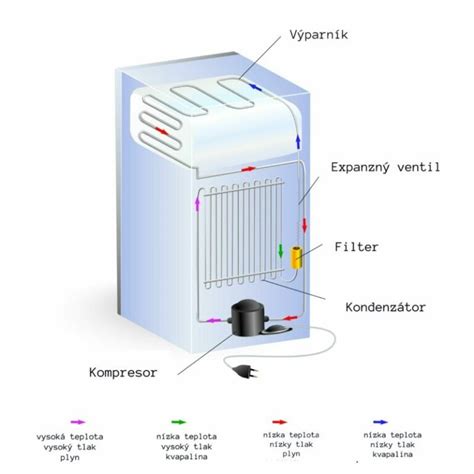

Chladenie je založené na systéme cyklického pohybu, v ktorom je hermeticky zapuzdrené chladivo, ktoré sa v rôznych formách presúva z výparníka do kondenzátora. Takýto systém pracuje s cieľom znížiť teploty v skladovacej sekcii. Pochopenie princípu fungovania chladiaceho systému pomáha pri efektívnom čistení a údržbe zariadenia, čím sa zabezpečuje jeho účinnosť.

Kľúčové komponenty chladiaceho systému

Chladiaci systém je obehový systém, ktorý obsahuje nasledujúce mechanické časti a komponenty:

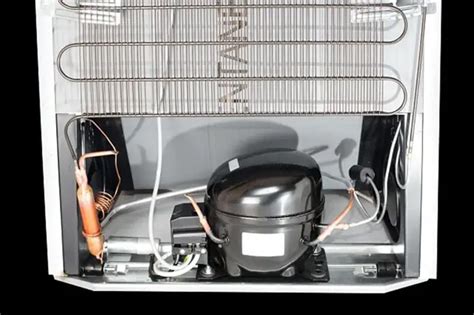

• Kompresor: Zdroj energie, ktorý tlačí chladivo do chladiaceho cyklu. Obsahuje motor na odsávanie pary chladiva z výparníka a jej stláčanie vo valci, čím sa zvyšuje jej teplota a tlak.
• Kondenzátor: Zariadenie na výmenu tepla obsahujúce sadu rúrkových cievok a rebier. Para chladiva s vysokým tlakom a teplotou sa tu kondenzuje a premieňa na kvapalnú formu s izbovou teplotou.
• Expanzný ventil: Pred vstupom do výparníka sa tlak a teplota kvapalného chladiva znížia na úroveň nasýtenia. Náhly pokles teploty a tlaku spôsobuje chladiaci efekt.
• Výparník: Zariadenie na výmenu tepla. Chladiaca kvapalina s nízkou teplotou a tlakom prúdi do výparníka, kde sa odparuje na paru, ktorá absorbuje teplo vzduchu v chladničke.

Okrem týchto komponentov je chladivo kľúčovou látkou na prenos vnútorného tepla do vonkajšieho kondenzátora. Každý komponent má svoju špecifickú funkciu, aby v tomto obehovom systéme tlačil chladivo do obehu, pričom sa chladivo cyklicky premieňa na plyn alebo kvapalinu, čo spôsobuje zníženie teploty v chladiacom zariadení.

Proces chladenia krok za krokom

1. Kompresor nasáva nízkoteplotnú a nízkotlakovú paru chladiva z výparníka do valca.
2. Stlačením pary sa zvýši jej tlak a teplota.
3. Vysokotlaková para chladiva sa posiela do kondenzátora.
4. V kondenzátore prebieha výmena tepla s okolitým vzduchom (alebo vodou), para kondenzuje na kvapalinu.
5. Kvapalné chladivo prechádza cez expanzný ventil, kde sa zníži jeho tlak a teplota.
6. Nízkoteplotné a nízkotlakové chladivo vstupuje do výparníka, kde absorbuje teplo z vnútra chladničky a odparuje sa.
7. Týmto procesom sa ochladí obsah chladničky a kompresor nasáva vzniknutú paru chladiva, čím sa dokončí cyklus.

Typy chladničiek

Na základe princípu fungovania existujú tri hlavné typy chladničiek pre domácnosť:

1. Kompresorové chladničky

Tento typ chladničky využíva špeciálnu kvapalinu - chladivo - ktoré pri určitých podmienkach mení skupenstvo z kvapalného na plynné a späť pri izbovej teplote. Chladivo cirkuluje v uzavretom okruhu, kde vykonáva proces chladenia.

Výhody a nevýhody kompresorových chladničiek

• Výhody: Vysoká efektivita (blížiaca sa 100 %), ekonomická prevádzka, jednoduché nastavenie, používanie bezpečných a chemicky neutrálnych chladív.
• Nevýhody: Prítomnosť odnímateľných spojov, pohyblivých a trecích častí, mechanické spojenie s vonkajším prostredím vyžadujúce kvalitné tesnenia, nemožnosť dlhodobého nečinného stavu pri zapojení.

2. Absorpčné chladničky

Absorpčné chladničky majú podobnú konštrukciu ako kompresorové, ale ich hlavným rozdielom je absencia trecích alebo pohyblivých častí. Proces chladenia je založený na rozpustnosti chladiva (s nízkou teplotou varu) vo vysokovriacej kvapaline nazývanej absorbér. Tekutiny v konštrukcii tečú gravitáciou.

Výhody a nevýhody absorpčných chladničiek

• Výhody: Trvanlivosť a spoľahlivosť vďaka absencii pohyblivých častí, možnosť dlhodobého skladovania bez práce, vhodné pre sezónne bývanie.
• Nevýhody: Nižšia ekonomická efektivita (spotrebujú približne 1,5-krát viac energie ako kompresné), pomalé mrazenie, potenciálne bezpečnostné riziko pri použití amoniaku ako chladiva.

Absorpčné chladničky sú vhodné pre miesta so sezónnym pobytom, ako sú chaty, a niektoré mobilné modely využívajú systém prepínania na plyn pre úsporu energie.

3. Polovodičové (termoelektrické) chladničky

Tieto chladničky využívajú Peltierov efekt. Pri prechode elektrického prúdu cez spojenie dvoch rôznych vodičov sa jeden koniec zahrieva a druhý ochladzuje, čím sa kompenzuje zahrievanie druhej strany. Tento proces umožňuje dosiahnuť teploty až -40 °C a nižšie.

Výhody a nevýhody polovodičových chladničiek

• Výhody: Necitlivé na mechanické namáhanie a otrasy, rýchle a efektívne zmrazovanie, možnosť rýchleho odmrazovania prepnutím smeru prúdu, absencia chladiva, ktoré by mohlo unikať.
• Nevýhody: Vysoká spotreba energie (vyššia ako pri absorpčných zariadeniach), obmedzený životný zdroj Peltierových prvkov.

Vlastná oprava chladničky: čo je možné a čo nie

Okruhy chladiaceho systému

V každej chladiacej jednotke možno rozlíšiť štyri hlavné okruhy:

• Chladiaci systém: Zahŕňa samotný chladiaci okruh vrátane cievok. Je to najmenej vhodná časť na samoopravu a neodporúča sa do nej zasahovať bez odborných znalostí.
• Termoregulačný systém: Tu sa najčastejšie vyskytujú poruchy. Opravy sú často možné, ale vyžadujú skúsenosti.
• Mechanický systém: Zahŕňa tesnenia, upevnenie políc, kryty, pánty dverí a kompresor. Opravy sú zvyčajne jednoduché a zvládne ich aj neskúsený domáci majster.
• Elektrický systém: Zahŕňa elektroinštaláciu, štartovacie relé, motor-kompresor atď. S určitými znalosťami elektrotechniky je možné opraviť takmer akékoľvek poškodenie.

Špecifiká opráv jednotlivých typov chladničiek

• Absorpčné modely: Samostatná oprava je prísne zakázaná kvôli riziku úniku toxického chladiva a náročnosti práce.
• Termoelektrické jednotky: Poruchy sú zriedkavé. Najčastejšia je koniec životnosti termočlánkovej batérie, ktorej výmena sa často finančne neoplatí.
• Kompresné modely: Problémy môžu mať rôzne príčiny, od napájacieho obvodu po samotný kompresor. Opravy si často vyžadujú odbornú pomoc.

Základná diagnostika a jednoduché opravy

Pred akoukoľvek opravou je dôležité vykonať vizuálnu kontrolu a diagnostiku. Skontrolujte napájací kábel, zástrčku, zásuvku a samotné svorky kompresora.

Je potrebné skontrolovať kvalitu sieťového napätia, ktoré by malo presne zodpovedať 220 V. Testerom je možné overiť, či zariadenie prijíma dostatočné napätie zo siete.

V prípade problémov s kompresorovými chladničkami je dôležité diagnostikovať napájací obvod, štartovacie relé, tepelnú ochranu a samotný motor-kompresor. Pri úniku chladiva je nutné nájsť a opraviť mikrotrhlinu v potrubí a doplniť chladivo.

Nesprávne nastavenie termostatu alebo problémy s odtokovým systémom (v prípade "odkvapkávacích" chladničiek) môžu tiež spôsobovať problémy s chladením.
